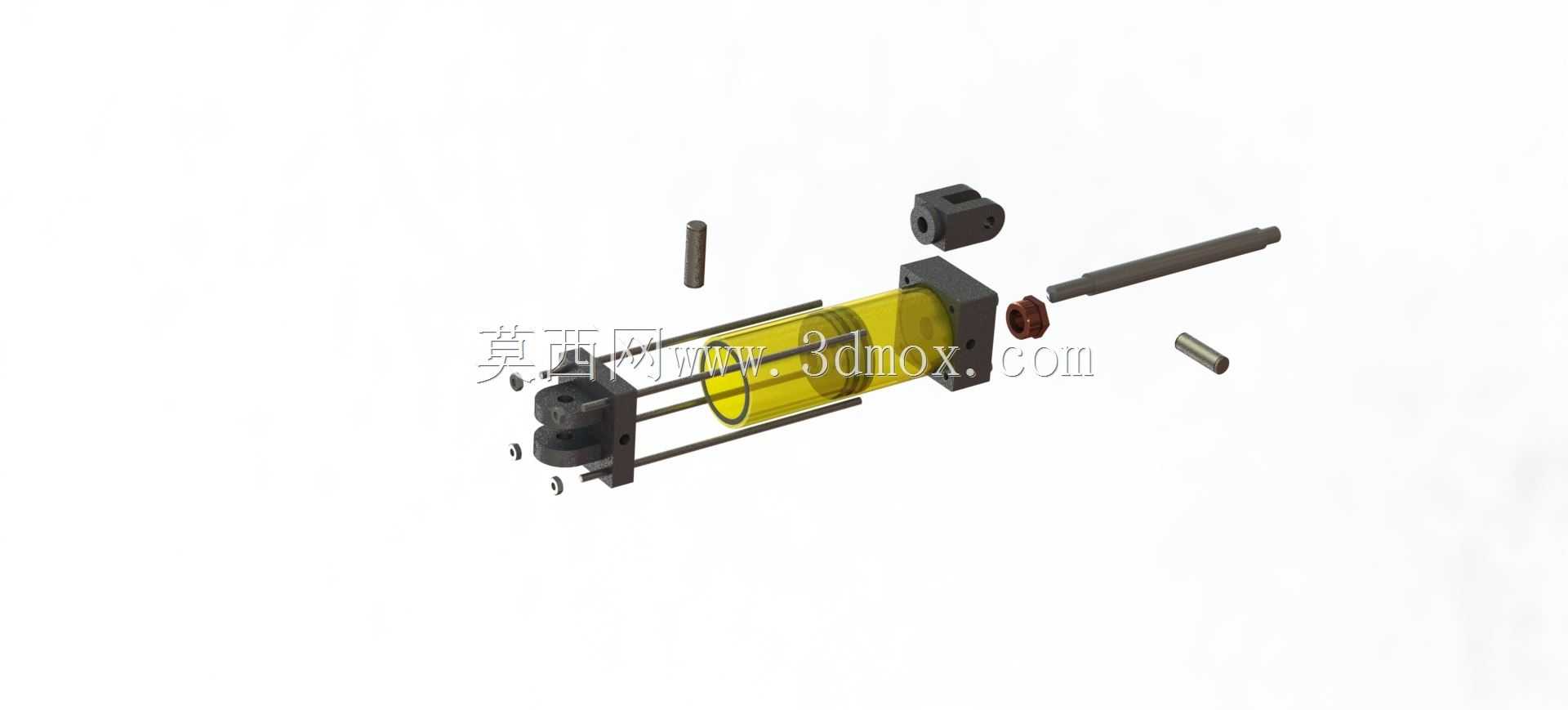

拉杆式双作用液压缸爆炸视图结构展示

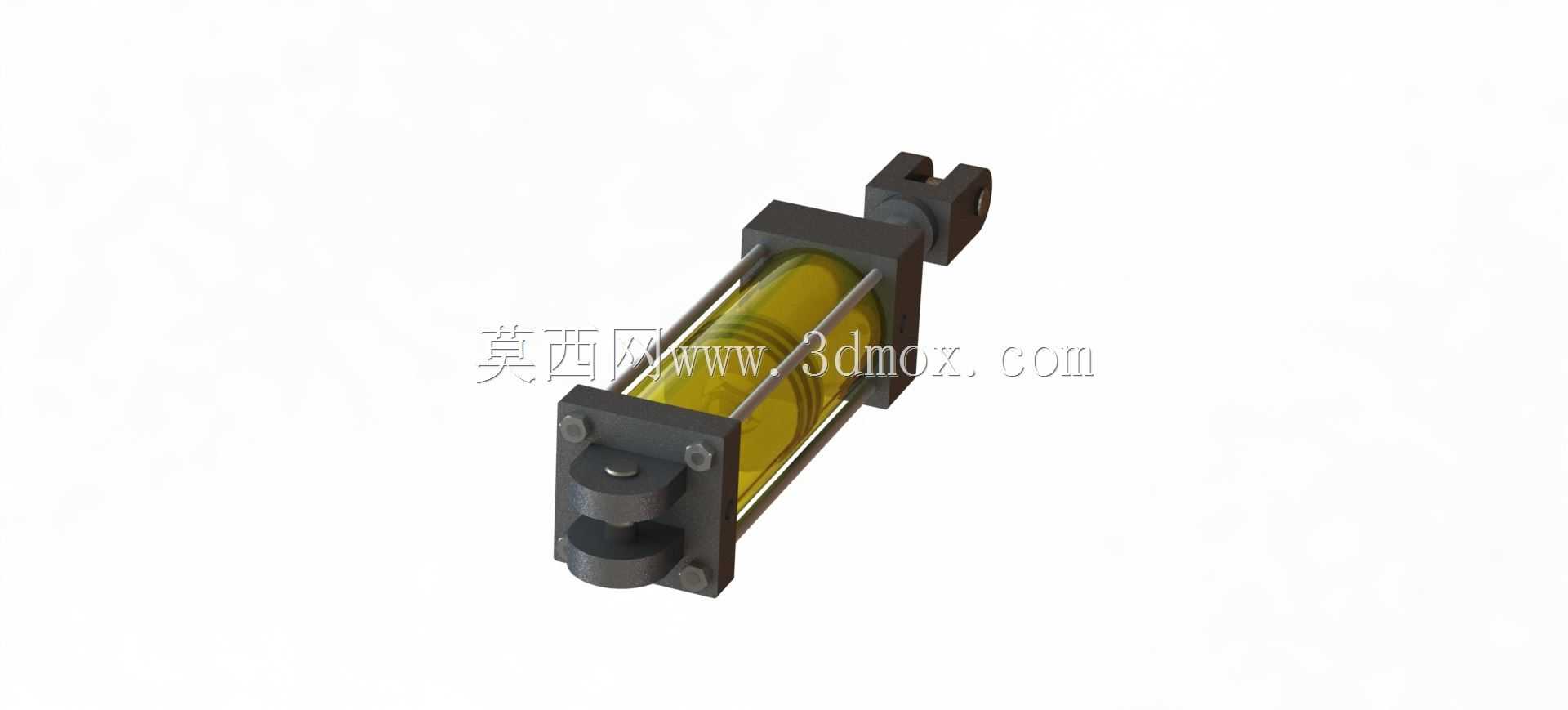

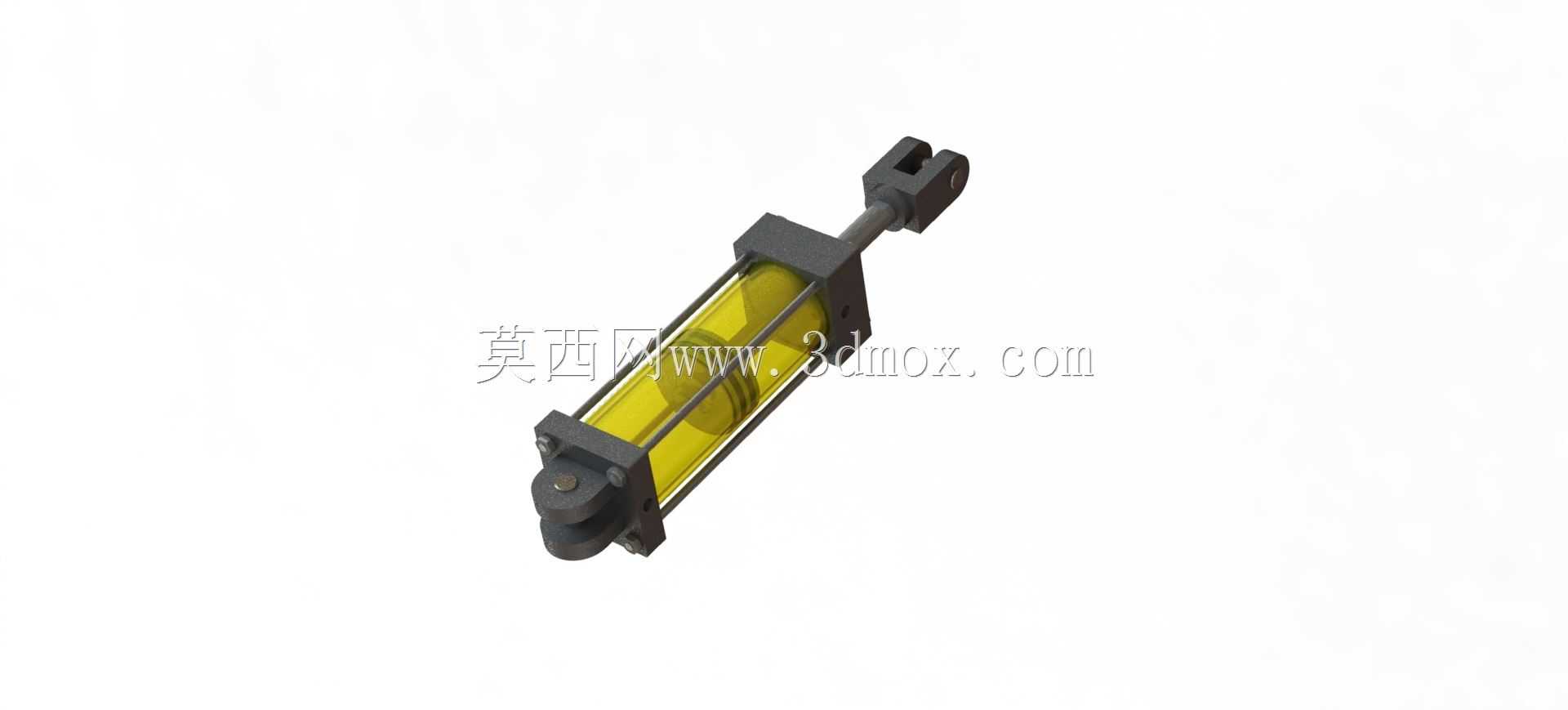

　　从拆解状态的结构排布能看出，这是一款典型的拉杆式双作用液压缸，这类元件在工业场景里的覆盖度极广，从注塑机的锁模动作、工程机械的臂架驱动，到自动化产线的工件顶升、工装夹具的夹紧动作，只要是需要直线往复推力输出、且对出力稳定性有要求的工位，基本都能见到同结构产品的身影。和单作用弹簧复位的油缸不同，这款结构靠活塞两侧的油腔压差实现双向驱动，伸出和缩回动作都能提供稳定可控的出力，不需要依赖外部复位元件，动作响应速度和负载适配范围都更宽。

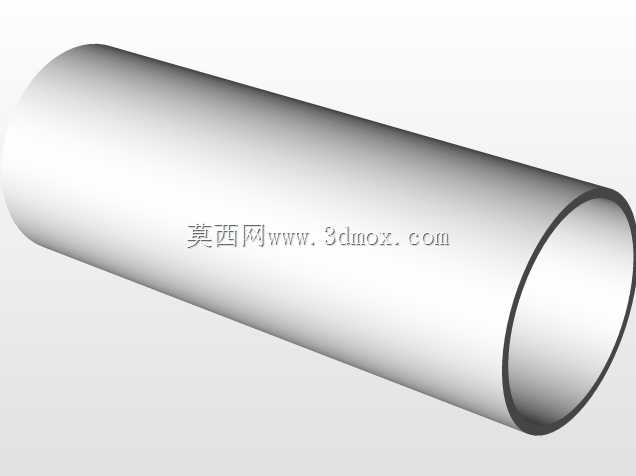

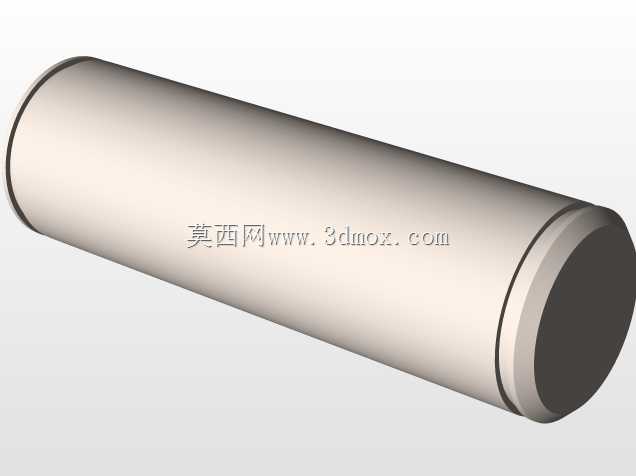

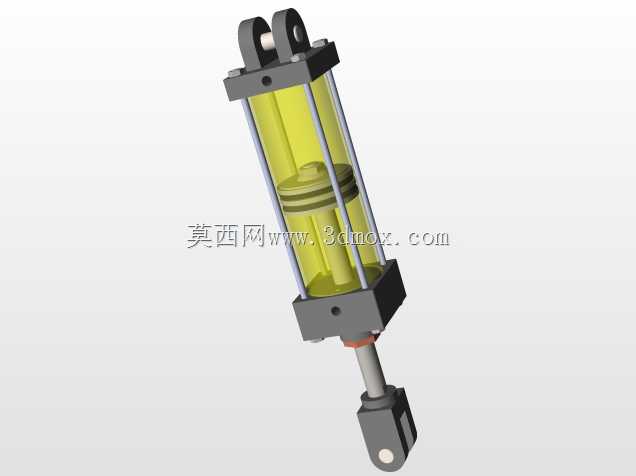

　　先看拆解后的各部件排布：最外侧的四根长拉杆承担了缸筒两端端盖的拉紧载荷，这种设计的优势在于缸筒本身不需要加工厚重的法兰连接结构，筒壁可以做的更薄，整体重量更可控，同时拉杆的预紧力可以均匀分布在端盖圆周上，承压时端盖受力均匀，不容易出现局部密封压合失效的问题。缸筒部分采用透明示意材质，能直观看到内部活塞的安装位置，实际量产时缸筒多采用高精度冷拔无缝管，内壁粗糙度要控制在Ra0.4以下，同时要保证足够的圆柱度，避免活塞往复运动时出现偏磨，导致内泄量超标。

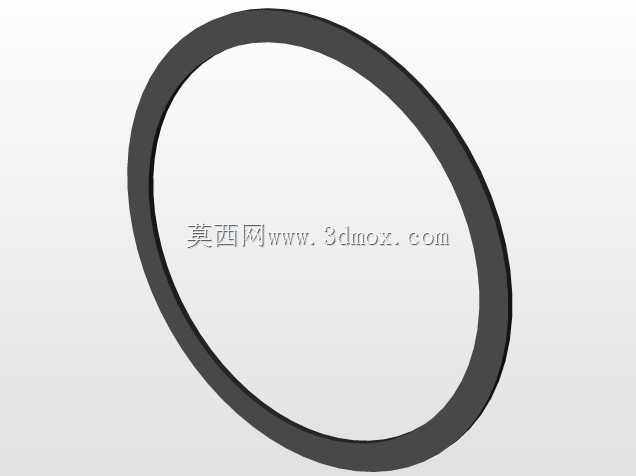

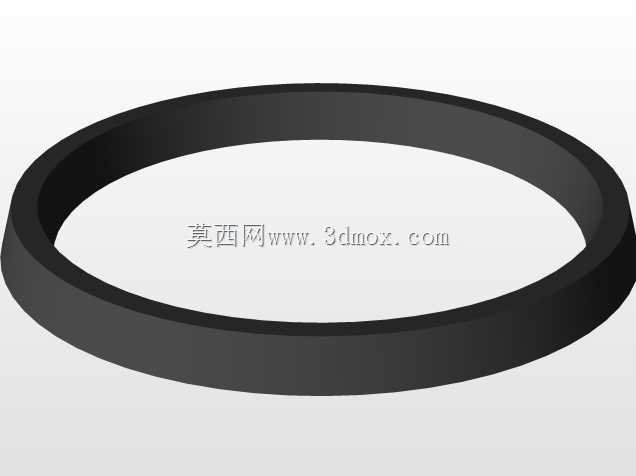

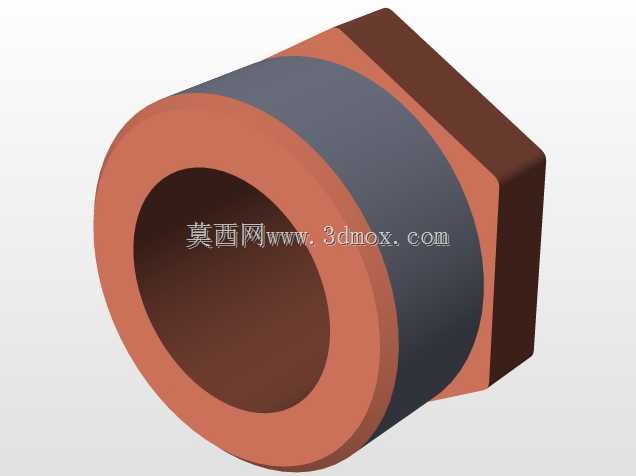

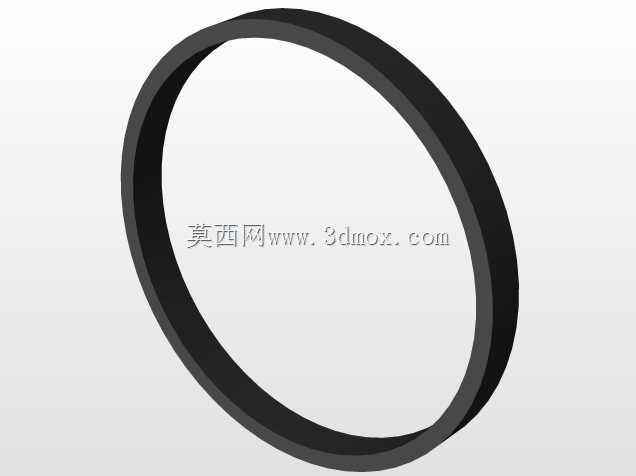

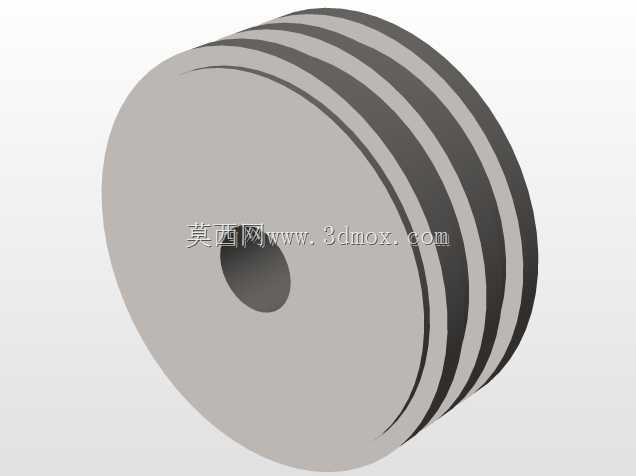

　　活塞组件是整个油缸的核心出力部件，和活塞杆采用刚性连接，活塞上会安装格莱圈、导向环等密封与支撑元件，既隔开前后两腔的压力油，又能承受活塞运动时的径向载荷，避免金属部件直接摩擦缸筒内壁。活塞杆从前端盖伸出，表面一般会做高频淬火加硬铬镀层处理，硬度达到HRC55以上，镀层厚度控制在0.03-0.05mm，既能保证耐磨性能，又能避免镀层过厚出现剥落，前端盖内部除了活塞杆密封，还会加装防尘圈，阻止外界的粉尘、切削液、金属碎屑进入缸筒内部，污染液压油、划伤密封件和活塞杆表面。

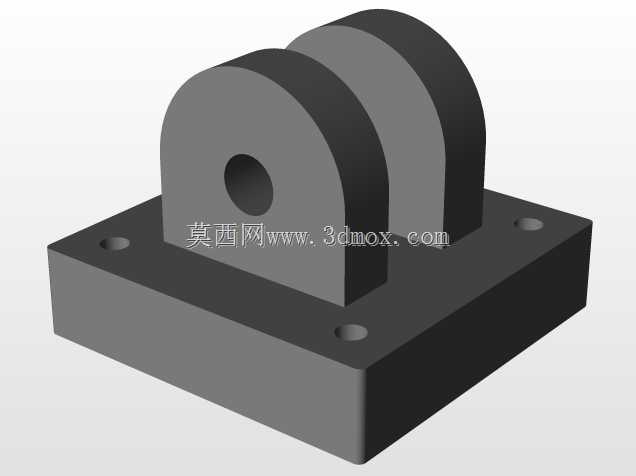

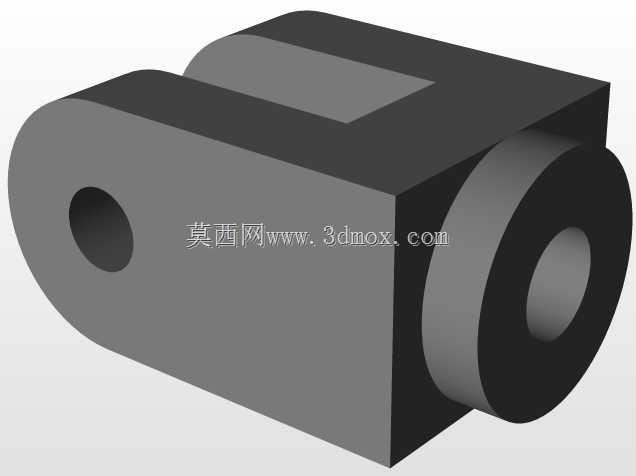

　　从结构尺寸的安装边界来看，尾部的铰接式安装座可以和设备机架通过销轴连接，允许油缸在小角度范围内摆动，适配驱动部件做弧线运动的场景，比如工程机械臂架的驱动、翻板机构的翻转动作；活塞杆伸出端的外螺纹连接头，可以和负载端通过铰接耳环或者法兰连接，安装时要注意保证油缸的运动轴线和负载的运动方向同轴度偏差控制在允许范围内，否则会让活塞杆承受额外的径向弯矩，轻则导致密封件偏磨漏油，重则出现活塞杆弯曲变形的故障。

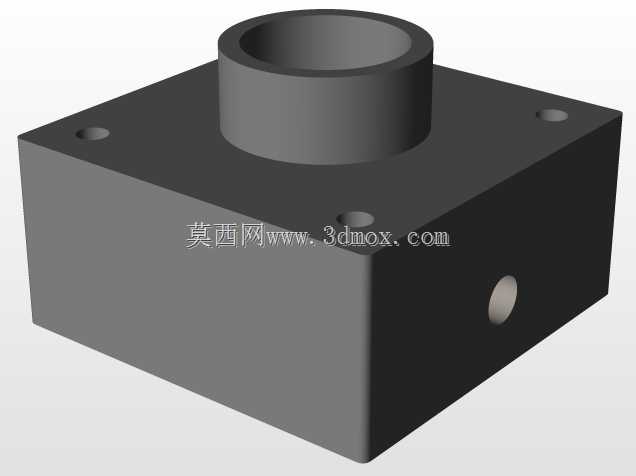

　　设计这类油缸的时候，首先要根据工况的最大推力、系统工作压力计算活塞的有效作用面积，确定缸筒内径，再根据负载的运动速度要求，结合液压泵的流量参数核算活塞杆直径，避免活塞杆伸出时因为杆径过细出现压杆失稳的问题，尤其是长行程油缸，还要做压杆稳定性校核，根据行程长度和安装方式确定安全系数。端盖上的油口位置要兼顾管路排布的便利性，同时要避免油道内部出现锐角拐角，减少压力油流动时的沿程损失和局部涡流，降低系统发热。导向套的长度要和活塞杆直径匹配，保证足够的支撑长度，减少活塞杆伸出时的下垂量，延长密封件的使用寿命。

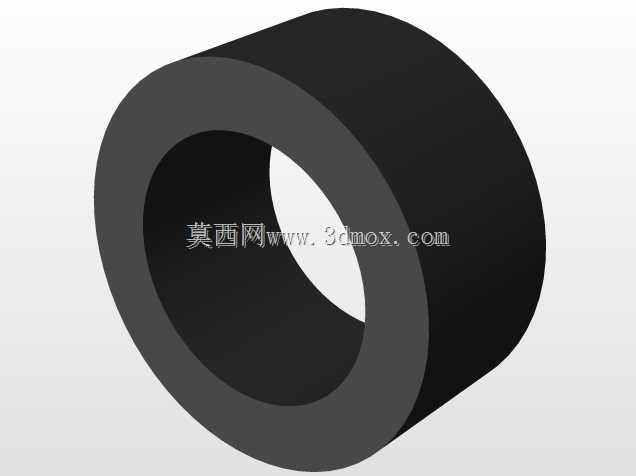

　　实际选型应用时，还要根据工况的冲击载荷情况确定缓冲结构的设计，这款拆解结构里能看到端盖位置预留了缓冲套的安装空间，当活塞运动到行程末端时，缓冲套会先封住主回油通道，让油液只能通过小间隙或者节流阀排出，形成背压降低活塞的运动速度，避免活塞直接撞击端盖产生噪音和结构损伤，在高速往复、重载的工况下，缓冲结构是必不可少的设计细节。另外所有静密封位置的沟槽尺寸要严格按照密封件厂家的样本参数设计，控制压缩量在合理范围，压缩量过大会导致密封件装配时被切损，压缩量不足则会出现漏油问题。

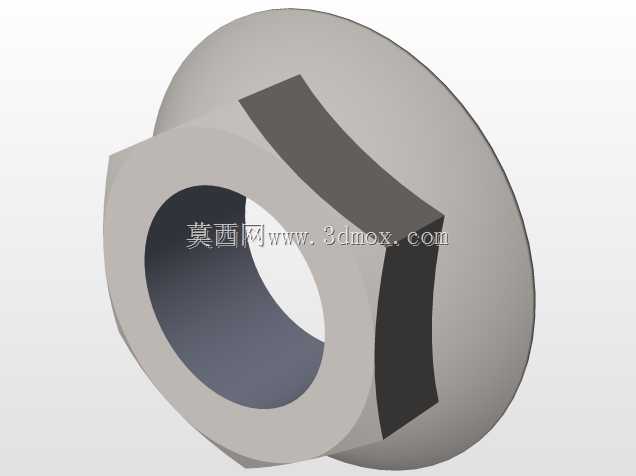

　　这类拉杆式油缸相比焊接式油缸，还有维护便捷的优势，拆解时只需要松开拉杆两端的锁紧螺母，就能拆下两端端盖，更换内部密封件或者活塞组件，不需要切割焊接结构，后期维护成本更低，在中低压工况的通用设备上应用非常普遍。
