PCB板载一位存储单元电路组件结构

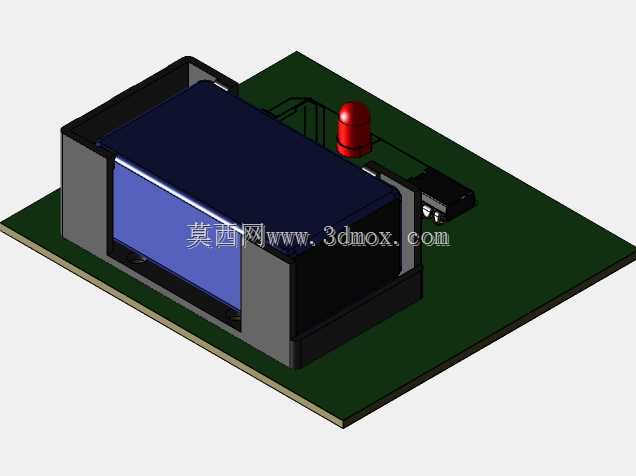

　　这款板载存储单元组件，主要面向小型嵌入式通讯终端、便携数据采集设备的板载数据存储需求设计，可直接焊接集成在主控PCB板上，承担设备运行过程中的临时数据缓存、关键参数掉电存储功能，常见于工业手持通讯终端、小型物联网传感节点、便携检测仪器的内部电路中，解决这类设备空间受限场景下的本地数据存储需求。从结构设计来看，整个组件以标准FR-4印制电路板为安装载体，核心存储模块采用屏蔽框架包裹设计，框架两侧设置定位卡扣，可直接将存储核心模块卡接固定在PCB预设的焊盘位置，无需额外螺丝固定，既减少了安装紧固件的占用空间，也能在批量生产时提升SMT贴片后的组装效率，卡扣的过盈量经过反复调校，既能保证模块在常规振动工况下不会出现松脱移位，

　　也不会因为卡接过紧导致模块外壳受压变形损伤内部存储晶圆。核心存储模块旁设置的红色柱状元件为状态指示器件，直接焊接在PCB对应焊盘上，可在存储单元执行读写操作时输出光信号，方便产线调试阶段快速判断模块工作状态，无需外接测试探针即可排查基础通讯故障，该指示元件的高度经过严格控制，最高点不超过存储模块屏蔽框架的上沿高度，避免在设备整机组装时与上层壳体或其他板卡产生干涉。组件的走线全部采用PCB内层布线设计，存储模块与板边通讯接口的走线做了等长处理，保证高速存储信号传输的完整性，接口采用标准贴片式排针设计，可直接与主控板的对应插座对接，也可根据实际设备需求选择直接焊接的方式固定，适配不同组装工艺的生产需求。从安装边界来看，

　　整个组件的PCB基板采用矩形设计，四个角做了R0.5mm的圆角处理，避免板边锐角在组装过程中划伤操作人员或相邻线路绝缘层，基板厚度采用常规1.6mm板厚设计，兼容绝大多数SMT贴片生产线的轨道传输要求，存储模块的屏蔽框架与PCB板边预留了至少2mm的安全距离，满足波峰焊、回流焊过程中的工艺避让要求，不会因为元件离板边过近导致焊接时出现连锡、元件移位等不良问题。在实际应用场景中，这类一位存储单元通常作为设备存储系统的最小扩展单元使用，可根据设备的存储容量需求，在同一块主控板上并联多个相同单元，每个单元独立承担一组数据的存储任务，单个单元出现故障时可单独更换，无需整块主控板报废，降低设备后期的维护成本。

　　设计过程中充分考虑了不同工况下的适应性，屏蔽框架采用金属材质，既可以对核心存储模块起到物理防护作用，避免组装过程中外力磕碰损伤存储芯片，也能形成电磁屏蔽层，减少周边功率元件的电磁干扰对存储信号稳定性的影响，框架表面做了哑光导电氧化处理，不会在长期使用过程中出现氧化层脱落导致的绝缘问题，也避免了亮面金属反光对产线AOI检测造成的误判。组件上的所有元件均采用工业级耐温规格，可满足-40℃到85℃的工作温度范围，适配户外通讯设备、工业现场采集终端等宽温工作场景的使用需求，元件布局充分考虑了散热需求，核心存储芯片与周边功率元件之间预留了足够的散热间隙，避免热量集中导致的存储模块工作不稳定。
