车载LED行车灯电路板结构设计方案

　　车载LED行车灯作为车辆主动安全配置的核心组成部分，其电路板结构设计直接决定了照明可靠性、环境耐受能力与整车适配性，本次呈现的PCB集成结构，完全围绕车载前装与后装市场的实际安装工况展开设计。从实际应用场景来看，这类集成式LED驱动板可适配乘用车辆前保险杠两侧的日间行车灯安装位、侧方示宽灯位，也可作为货运车辆、工程作业车辆的辅助示廓照明组件使用，在车辆启动后自动进入常亮工作状态，通过高辨识度的红光光源提升车辆在日间低能见度环境、雨雾天气、隧道行驶场景下的可识别性，降低道路交汇、跟车行驶过程中的碰撞风险。

　　设计过程中首先锚定了车载安装的边界约束，整体PCB采用长条形矩形构型，板厚选用常规车载电子通用的1.6mm环氧玻纤基材，长度控制在120mm以内，宽度控制在45mm以内，能够直接嵌入绝大多数车型的原厂灯座预留空腔，不需要额外对保险杠、灯壳进行破坏性扩孔加工，安装孔位沿板体长边两侧对称布置，孔位间距匹配市面主流灯座的固定螺柱位置，可直接采用M3自攻螺丝完成紧固，同时预留了接插件出线位，适配车载12V直流供电接口的插接需求，避免后期接线过程中出现错接、虚接问题。

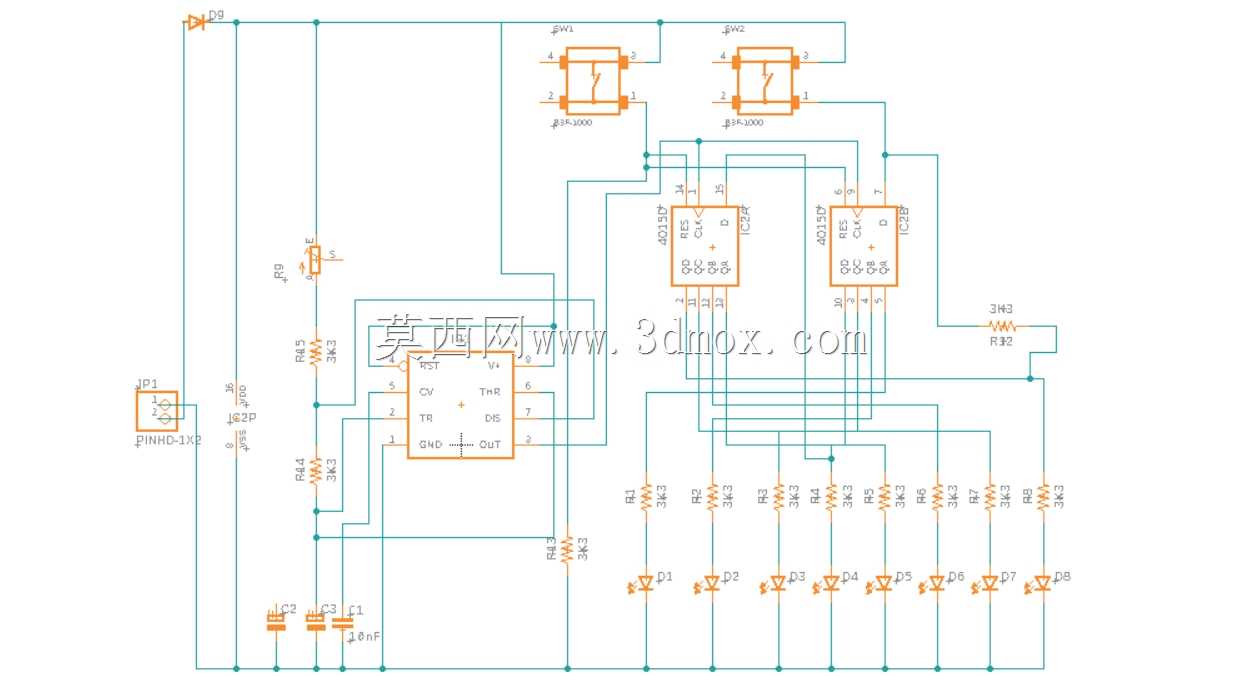

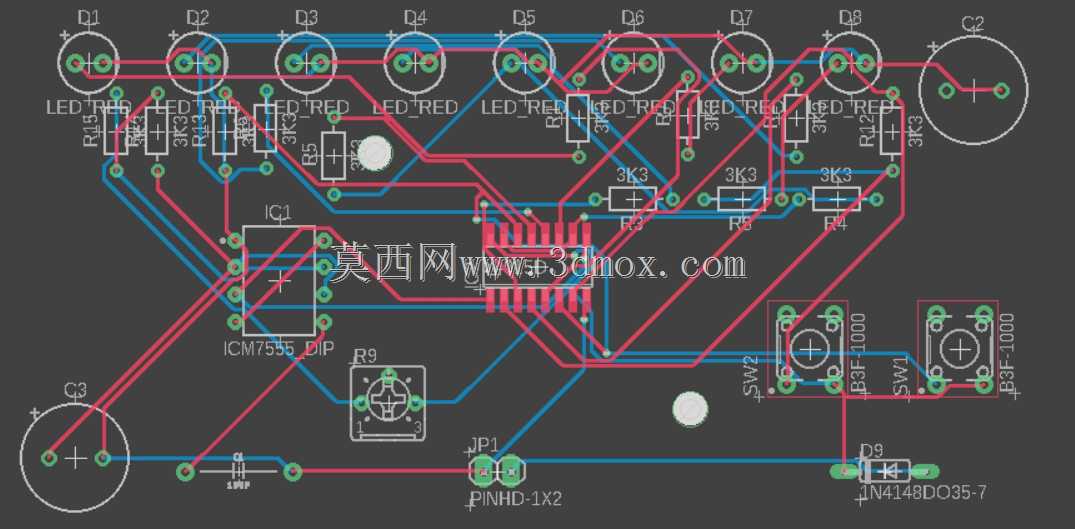

　　电路功能布局上，板载集成了8颗直插式红光LED灯珠，沿板体上沿等距排布，每颗灯珠都搭配独立的限流电阻回路，避免单颗灯珠失效后引发整组光源熄灭的故障；板体两侧布置的大容量铝电解电容，主要承担电源滤波、电压稳压作用，能够抵消车载供电系统在发动机启动、用电设备启停时产生的电压波动，避免LED出现频闪、亮度骤变的问题；板载的集成驱动芯片采用SOP封装贴装在板体中部，周边配套布置了陶瓷电容、二极管、可调电位器等元件，可实现过流保护、反接保护功能，即使施工过程中出现电源正负极接反的情况，也不会烧毁板上元件。板体下方布置的两个黑色插接式接线端子，分别对应电源正负极接入与亮度调节信号接入，可根据车型配置需求，接入车辆示宽灯控制回路，实现开启示宽灯时自动降低行车灯亮度的功能，避免夜间行车时光源过强对对向驾驶员造成眩目影响。

　　从结构可靠性设计角度，所有直插元件的引脚都采用波峰焊工艺焊接，焊盘尺寸做了加大处理，能够承受车辆行驶过程中产生的持续振动，不会出现引脚脱焊、元件移位的问题；板体边缘预留了3mm的安全爬电距离，高压回路与低压信号回路之间做了铺地隔离，避免车载复杂电磁环境下出现信号干扰，导致灯光工作异常。板载的小型拨动开关可用于手动切换工作模式，适配不同地区的交通法规对日间行车灯的亮度要求，不需要重新烧录驱动芯片程序即可完成参数调整。整个板体的元件排布充分考虑了量产装配的工艺性，所有元件都布置在PCB的同一面，可采用单面板波峰焊工艺完成批量生产，降低加工成本，同时元件高度控制在15mm以内，装配完成后可直接嵌入带透光面罩的灯壳内部，不会与灯壳内壁产生结构干涉，灯壳打胶密封后可达到IP65级别的防护能力，完全适配车载外部的雨水冲刷、灰尘侵蚀、高低温交变工作环境。
