带过滤组件的分体式防护呼吸面罩结构

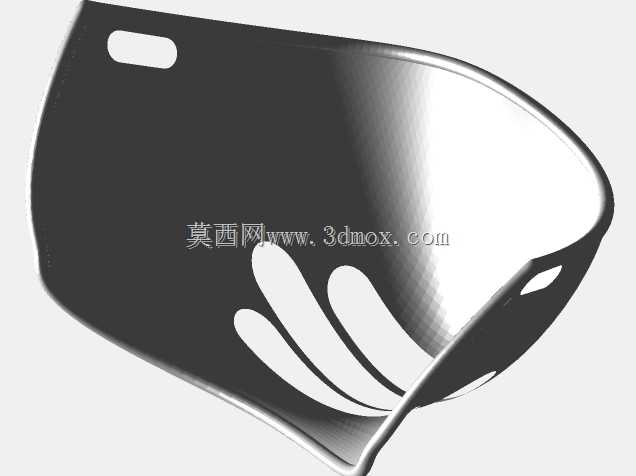

　　这款防护呼吸面罩的结构设计，核心围绕高风险作业场景下的呼吸防护需求展开，适配医疗预检分诊、高粉尘工程作业、化工区域巡检等多场景的使用要求，区别于常规一次性平面口罩，整体采用硬质主体搭配可更换过滤组件的分体式结构，从结构根源上解决了软质口罩贴合度差、过滤效率随使用时长快速衰减的问题。面罩主体采用贴合人体面部轮廓的弧面收边设计，建模阶段参照亚洲成年人面型数据做了贴合度优化，上沿沿鼻梁两侧做了内收弧度，可适配常规护目镜的佩戴边界，避免出现呼吸起雾影响视线的问题，两侧预留的挂接孔位做了沉孔处理，挂绳安装后不会突出面罩外壁，避免佩戴时与安全帽、防护面屏等其他防护装备产生干涉。主体下部的过滤组件安装位采用阶梯式卡扣结构，

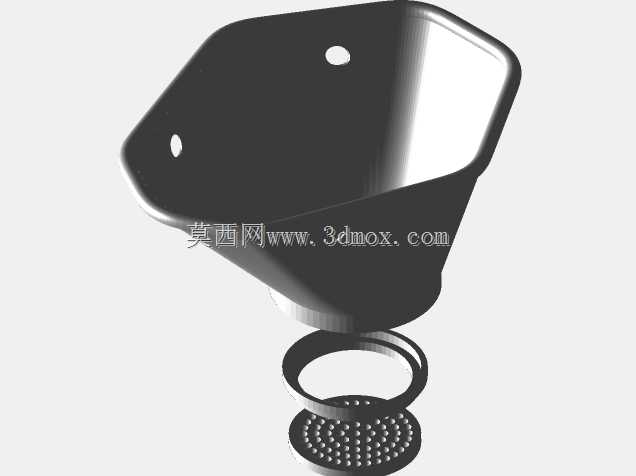

　　与下方的过滤承接座做了止口配合设计，安装时旋转到位即可形成密封面，无需额外加装密封胶圈即可保证气密性，过滤承接座内部设置了环形限位台阶，可适配不同厚度的过滤棉片，下方的滤盖采用密集通孔阵列设计，通孔直径控制在3mm，既保证了呼吸时的气流通畅，又能阻挡大粒径的飞溅物、粉尘颗粒直接冲击过滤棉，延长过滤组件的使用寿命。从实际使用的角度出发，面罩主体的内壁与面部接触区域预留了3mm的软胶层安装槽，实际生产时可包覆硅胶或发泡橡胶材质，提升长时间佩戴的舒适度，同时避免硬质材质对面部造成压痕，主体的壁厚控制在2mm，兼顾结构强度与整体重量，整套面罩佩戴后的整体重量可控制在120g以内，不会对颈部造成额外负担。

　　设计阶段充分考虑了不同使用场景的适配性，过滤组件的安装接口采用通用规格，除了配套的颗粒过滤棉外，还可适配活性炭滤盒、酸性气体滤盒等不同功能的过滤元件，无需更换面罩主体即可切换防护等级，满足不同作业环境的防护需求。面罩的整体外形尺寸控制在140mm×120mm×90mm，安装过滤组件后的总高度为160mm，佩戴后不会超出头部常规活动范围，在狭窄空间作业时也不会出现磕碰的问题，两侧挂孔的位置经过受力优化，挂绳拉力方向沿面部贴合面均匀分布，不会出现局部压力过大导致的佩戴不适，同时挂孔采用贯穿式设计，可适配弹性挂绳、可调节头带等多种固定方式，满足不同佩戴习惯的使用需求。在结构细节上，面罩主体上部的单孔位为呼气阀预留安装位，

　　实际生产时可加装单向呼气阀，快速排出呼出的湿热空气，降低面罩内部的闷热感，提升长时间佩戴的舒适度，主体内壁做了光滑过渡处理，没有突兀的棱角与加强筋，避免清洁时出现卫生死角，可使用酒精、含氯消毒剂反复擦拭消毒，满足重复使用的要求。过滤组件的滤盖与承接座之间采用旋转卡扣连接，更换过滤棉时无需借助工具，徒手即可完成拆卸与安装，在作业现场即可快速完成耗材更换，无需返回后勤区域操作，提升了现场作业的效率。整套结构的建模过程中，所有配合面均做了公差匹配设计，卡扣的配合间隙控制在0.1mm，既保证安装拆卸的顺畅度，又不会出现配合过松导致的气密性问题，所有转角位置均做了R2以上的圆角处理，避免应力集中导致的部件开裂，同时也提升了佩戴时的安全性，不会出现锐边划伤皮肤的问题。从气流通路的设计来看，外界空气经过滤盖的通孔进入，穿过滤棉层完成有害物过滤后，从承接座的中心通口进入面罩内部供使用者吸入，呼出的气体则从上部的呼气阀直接排出，不会穿过滤棉层，避免了呼出湿气打湿过滤棉影响过滤效率，这种独立的进出气通路设计，相比常规无阀防护面罩的呼吸阻力降低了40%左右，即使在中等强度作业的呼吸频率下，也不会出现明显的憋气感。
