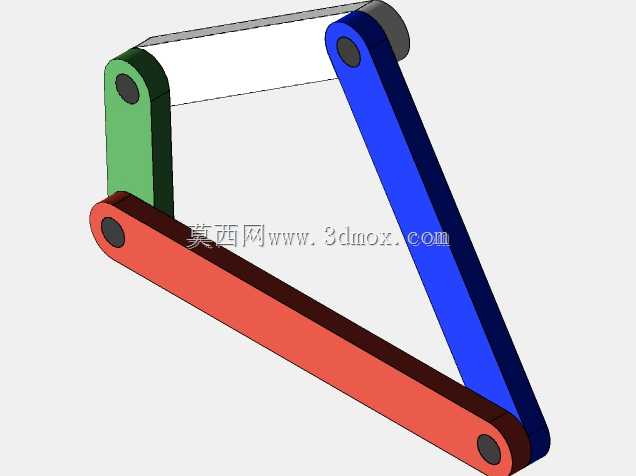

平面铰链四杆运动机构教学演示结构

　　这套平面铰链四杆结构是机械传动领域最基础的运动单元之一，日常在轻工输送设备、小型自动化执行端、教学实验台架上都能见到它的衍生形态，很多看似复杂的往复运动机构，拆解到核心层都能找到四杆机构的运动逻辑。做这套结构的三维建模时，最先要敲定的是四个铰接点的相对位置，这直接决定了机构的运动属性——是能实现整周回转的曲柄摇杆结构，还是只能做小角度摆动的双摇杆结构，或是能输出平行运动的平行四边形机构，不同的杆长配比对应完全不同的使用场景。比如平行四边形构型的四杆机构，常被用在平行升降台、物料平移夹具上，能保证执行端始终保持水平姿态，不会在运动过程中出现角度偏转；而曲柄摇杆构型的四杆结构，更多用在需要将连续回转运动转化为往复摆动的场景，

　　像小型筛分设备的筛网驱动、脚踏式操作机构的力传递端，都是靠这类杆长配比实现动力形式的转换。建模过程中，铰接处的配合间隙是必须提前预留的设计边界，每根杆端的铰接孔与销轴的配合公差不能照搬静连接的参数，要考虑实际运动过程中的摩擦损耗与装配便利性，通常铰接位置会预留0.02-0.05mm的间隙，同时要保证四个铰接点的轴线保持绝对平行，否则实际装配后会出现运动卡滞，甚至在铰接处产生额外的侧向弯矩，加速销轴与孔壁的磨损。从安装边界来看，这套结构的固定铰接点需要作为整个机构的安装基准，两个固定铰点的中心距是整个机构的安装基准尺寸，安装面需要保证足够的平面度，避免固定杆安装后出现翘曲，导致运动平面偏移。活动杆的外形做了等截面的长条设计，

　　没有多余的冗余结构，一方面是减少运动过程中的惯量，让机构运转更平顺，另一方面也方便加工时直接选用标准型材下料，降低加工成本。不同杆的长度配比需要根据实际输出的摆角、行程来核算，比如需要输出60度摆角的摇杆端，就要通过几何作图反复调整曲柄与连杆的长度，避免出现死点位置影响机构连续运转——如果是需要连续运转的场景，还要在设计阶段核算机构的传动角，保证传动角始终大于许用值，减少运转过程中的无用分力，降低动力输入的损耗。这套结构没有集成额外的复杂附件，所有铰接位置都采用通孔加销轴的最简连接形式，维护时只需要定期在铰接处加注润滑脂即可，不需要复杂的维护工序，非常适合用在对可靠性要求高、维护条件有限的设备场景中。在做运动仿真验证时，

　　要重点检查机构在极限位置的干涉情况，尤其是连杆与摇杆在运动到最小夹角位置时，不能出现杆身的碰撞，同时要核算活动杆在运动过程中的最大外轮廓尺寸，给外围的防护罩、相邻部件预留足够的安全间隙，避免实际装机后出现运动干涉。很多刚接触结构设计的从业者容易忽略四杆机构的死点位置设计，实际上在一些需要自锁的场景里，死点位置反而可以作为机构的锁止位，比如折叠式工作台的支撑结构，就是利用四杆机构的死点特性，让工作台在承重状态下不会自动收拢，不需要额外加装锁止件就能实现稳定支撑。这套结构的三维建模过程中，每根杆的铰接端都做了等半径的圆角过渡，避免应力集中在铰接孔的边缘，因为机构在反复启停、换向的过程中，铰接孔边缘是应力最集中的位置，圆角过渡能有效提升杆件的疲劳寿命，避免长期运转后出现杆端开裂的问题。
