1英寸六角内螺纹法兰盘三维设计作品

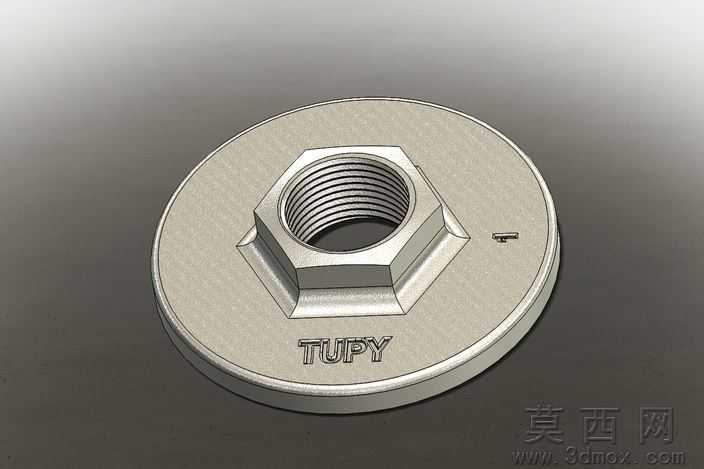

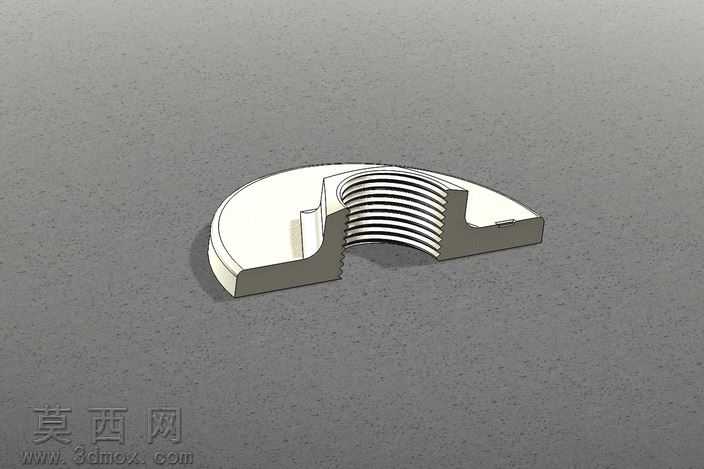

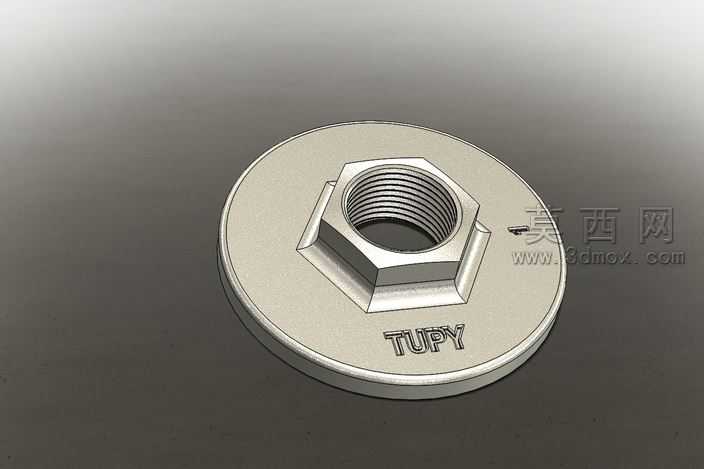

本作品为1英寸规格六角内螺纹法兰的三维建模设计成果，建模阶段首先梳理法兰的核心功能需求，作为管路系统中实现管路转接、部件对接的常用连接件，该法兰需要兼顾螺纹连接的密封性、法兰盘的安装固定强度以及六角结构的装夹便利性，因此建模时首先确定基准轴线，以法兰中心内螺纹的轴线为全局设计基准，依次构建内螺纹特征、六角凸台特征、圆形法兰盘基体特征。内螺纹部分严格匹配1英寸管螺纹的标准参数，建模时通过螺旋线扫描切除的方式生成精准的牙型轮廓，保证螺纹配合的公差符合管路连接的密封要求，避免出现螺纹错牙、配合间隙过大的问题。六角凸台部分设置在法兰盘的中心位置，凸台与法兰盘之间设计有过渡倒角，既能够消除建模过程中的尖锐棱角，也可以在实际生产中降低应力集中风险，提升零件的结构强度，六角对边尺寸按照标准紧固件的装夹尺寸设计，方便使用扳手等工具完成法兰的拧紧安装操作。圆形法兰盘部分的厚度经过结构强度校核，盘体边缘做了圆角过渡处理，表面预留的品牌标识区域采用浮雕式建模方式，将标识字符以凸起特征整合在法兰盘表面，还原真实产品的外观细节。材质与渲染阶段，为了还原金属法兰的真实质感，选用碳钢金属材质，调整材质的粗糙度、金属度参数，模拟经过机加工后的金属表面细微纹理，同时添加轻微的表面磨砂效果，避免渲染效果过于塑料化；场景布光采用多光源组合方案，主光源从斜上方投射，突出法兰六角结构的棱边轮廓与内螺纹的牙型层次，辅助光源补充暗部细节，避免法兰盘底部出现死黑区域，环境光添加微弱的反射效果，还原金属表面的环境反射特性，让渲染成品的视觉效果贴近真实的机加工五金零件。设计过程中充分考虑该零件的实际使用场景，所有结构尺寸均参考通用管路法兰的行业规范，既保证三维模型的外观还原度，也确保模型的结构参数具备实际参考价值，可用于五金管件的产品展示、管路装配模拟、教学演示等多种场景，模型的特征树逻辑清晰，各个特征参数可编辑调整，能够根据实际需求修改法兰规格、螺纹参数、盘体尺寸等内容，适配不同的使用需求。
