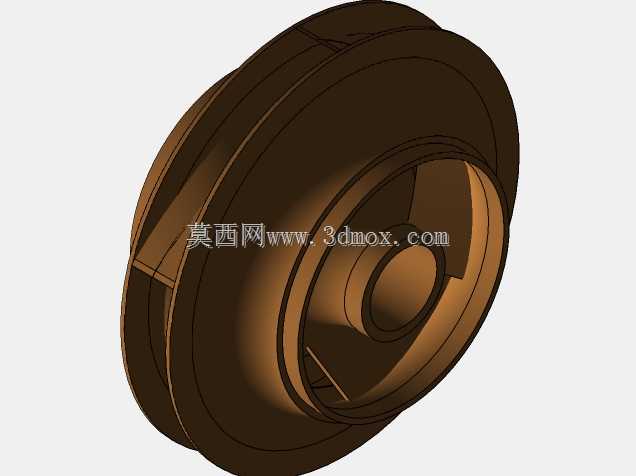

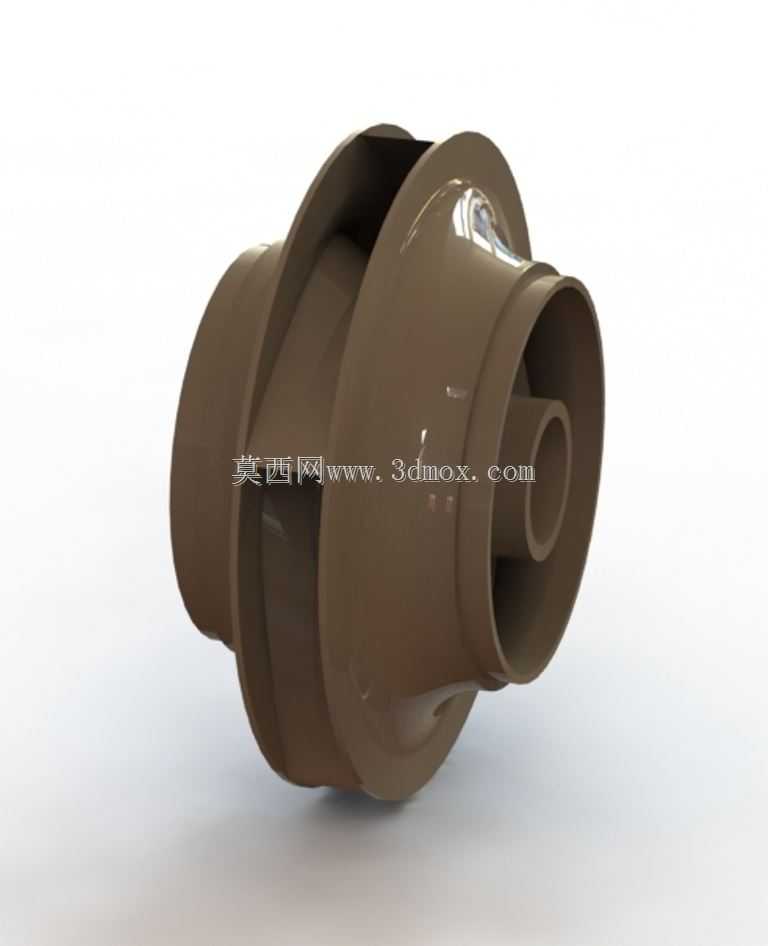

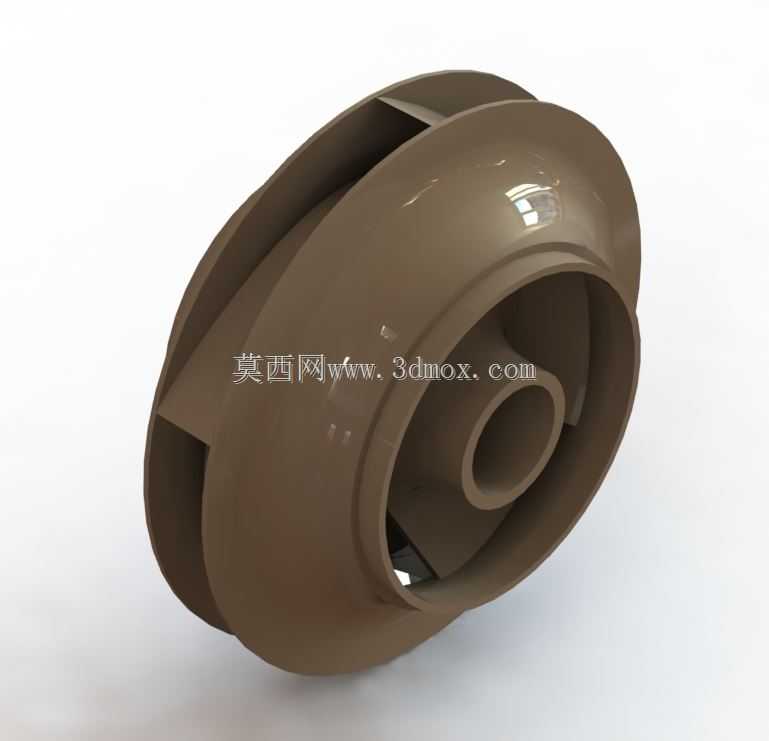

闭式离心泵叶轮水力结构三维设计

　　在流体输送系统的核心部件选型与结构设计环节，离心泵叶轮的水力构型直接决定整泵的运行效率、汽蚀余量与运行稳定性，本次完成的闭式叶轮三维结构，针对清水介质输送工况做了完整的曲面拟合与结构校核，适配常规单级单吸离心泵的装配接口。从实际应用场景来看，这类叶轮广泛配套于民用供水、工业循环水、暖通空调水循环、轻度污水输送等场景，是离心泵实现能量转换的核心载体，工作状态下随泵轴高速旋转，通过叶片对介质做功，将原动机的机械能转化为输送介质的压力能与动能，完成介质的加压输送流程。

　　设计过程中优先考虑了水力效率的优化，叶片采用后弯式空间扭曲构型，结合比转速参数匹配了对应的叶片进出口安放角，进口段做了圆滑的圆弧过渡，尽可能降低介质进入叶轮流道时的冲击损失，减少进口区域的涡流与脱流风险，从结构根源上降低叶轮运行时的水力噪声与汽蚀发生概率。叶轮的前后盖板采用等强度变厚度设计，靠近轮毂位置的盖板厚度略大于轮缘位置，既可以平衡高速旋转时的离心应力分布，避免应力集中导致的结构疲劳，也能控制叶轮整体重量，降低泵轴的径向载荷，延长轴承组件的使用寿命。

　　从安装边界来看，叶轮中心的轴孔采用标准平键连接结构，轴孔的公差配合按照过渡配合设计，保证与泵轴装配时的同轴度要求，避免高速旋转时出现偏心振动；叶轮进口端的密封环配合面预留了标准的密封环安装间隙，可配套对应的铸铁或不锈钢密封环，减少叶轮出口高压介质向进口低压区的回流泄漏，提升容积效率。叶轮的整体径向尺寸与出口宽度匹配对应流量扬程参数的泵体流道，装配时可直接嵌入蜗壳流道中心，轴向定位通过轴肩与叶轮螺母实现，不需要额外做定制化的结构修改，适配同参数段的标准离心泵泵体、泵盖的安装尺寸。

　　结构细节上，叶片与前后盖板的连接位置做了圆角过渡处理，避免直角连接带来的铸造应力集中，同时减少流道内的锐角阻力，让介质在流道内的流动更平顺；叶片数量按照对应比转速的最优值选取，既避免叶片过少导致的流道扩散度过大、介质流动不稳定，也防止叶片过多带来的摩擦损失增大、效率下降问题。整个叶轮的曲面建模全程保证G2连续，流道表面的曲面光顺度满足铸造工艺要求，不管是采用砂型铸造还是精密铸造工艺，都可以直接基于该模型开模生产，不需要额外做曲面修补。针对运行过程中可能出现的轴向力问题，后盖板位置可根据需要开设平衡孔，平衡部分叶轮前后的压力差，降低机械密封与轴承的轴向载荷，本次建模过程中预留了平衡孔的设计位置，可根据实际配套泵型的参数灵活调整。

　　从工程应用的实际角度出发，该叶轮结构在设计时同步考虑了检修维护的便利性，整体结构无复杂的异形卡扣或难以加工的内部结构，常规的金加工设备即可完成轴孔、密封面的精加工，普通的动平衡设备即可完成叶轮的动平衡校正，不需要定制专用的工装夹具。对于结构设计从业者来说，该模型可作为离心泵水力部件设计的参考基准，可通过调整叶片出口角、叶轮直径、出口宽度等参数，快速衍生出不同流量扬程参数的叶轮结构，缩短水力部件的开发周期；对于设备选型人员来说，可通过该模型直观了解闭式叶轮的内部流道结构，更清晰地判断不同构型叶轮适配的工况场景，避免选型时出现参数匹配偏差。
