风力涡轮机配套筒式过滤滤芯结构

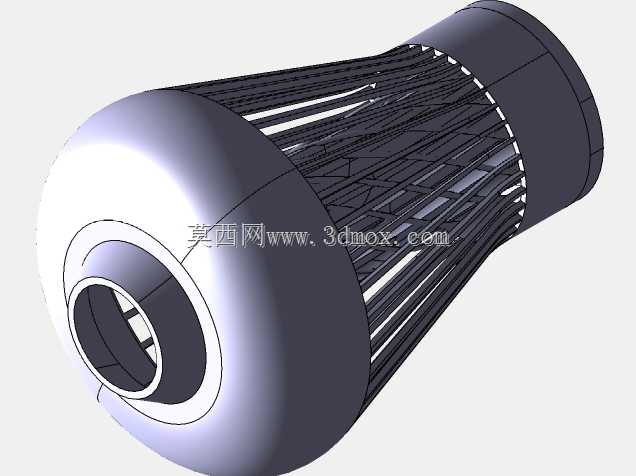

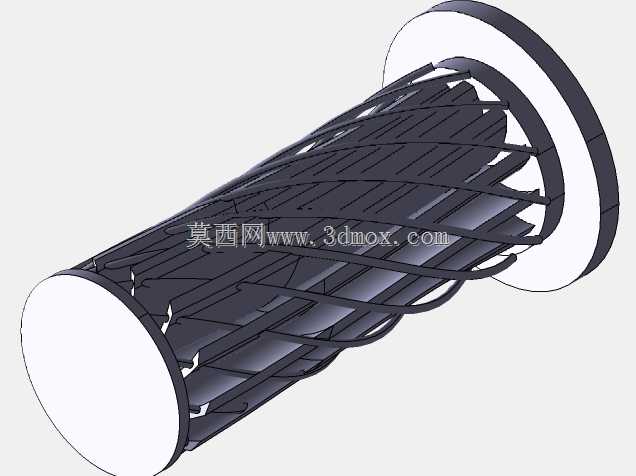

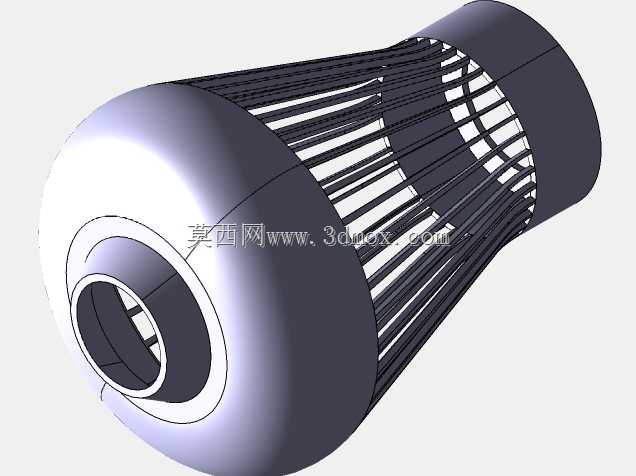

　　在风力发电机组的润滑、冷却及进气防护系统中，过滤元件是保障整套设备长周期稳定运行的核心易耗部件，这款筒式过滤结构正是针对风力涡轮机的工况特点设计的专用过滤组件。从实际应用场景来看，风力涡轮机多部署在野外高海拔、荒漠或者沿海区域，运行环境中存在大量沙尘、盐雾以及润滑系统长期运行产生的金属磨屑、油泥杂质，一旦这些杂质进入齿轮箱润滑回路、发电机冷却风道或者液压控制系统，会造成配合面磨损、油路堵塞、散热效率下降等问题，严重时会触发机组停机保护，带来高额的运维成本。这款过滤结构采用两端带法兰边的圆柱筒体构型，主体支撑骨架采用螺旋环绕的加强筋搭配周向分布的纵向支撑肋，

　　这种结构设计首先考虑的是风力涡轮机运行过程中存在的持续振动以及流体通过滤芯时的压差载荷，螺旋筋的结构可以在不额外增加整体壁厚的前提下，提升筒体的径向抗变形能力，避免滤芯在压差波动或者振动工况下出现塌陷、变形，导致过滤失效或者旁通泄漏。两端的法兰安装边做了加厚处理，安装时可以直接卡在设备的滤芯安装座内，配合密封胶圈就能实现端面密封，不需要额外设计复杂的连接结构，适配风力涡轮机运维时高空快速更换滤芯的操作需求，安装边界上，筒体的外径与安装座的腔体尺寸做了间隙配合设计，法兰边的外径大于腔体开口尺寸，安装到位后法兰端面与安装座的密封面完全贴合，不会出现径向窜动。从功能特性上看，筒体外部的螺旋支撑结构同时起到了导流的作用，

　　流体进入过滤腔后会顺着螺旋筋的导向形成旋流，大颗粒的杂质会在离心力的作用下被甩到过滤腔的内壁，提前完成大颗粒杂质的预分离，降低内层滤材的过滤负荷，延长滤芯的整体使用寿命，内层的滤材依托纵向支撑肋的分隔，形成多个独立的过滤流道，保证整个滤筒的有效过滤面积得到充分利用，不会因为局部滤材贴合支撑结构导致有效过滤面积损失。设计过程中还充分考虑了风力涡轮机低温运行的工况，支撑结构的圆角过渡都做了应力释放处理，避免低温环境下材料脆化导致的应力集中开裂，所有的支撑筋与筒体端面的连接位置都采用圆弧过渡，没有尖锐的直角结构，减少流体经过时的局部阻力损失，降低过滤前后的压差，减少风机系统的能耗。在实际选型适配时，

　　这款滤芯的长度尺寸可以根据不同功率等级风力涡轮机的安装腔体深度做系列化调整，法兰边的密封槽尺寸可以匹配不同规格的标准密封件，既可以用于润滑油路的压力过滤，也可以调整滤材精度后用于通风冷却系统的空气过滤，覆盖风力涡轮机上不同位置的过滤需求。不同于普通工业场景使用的过滤器滤芯，这款结构在设计时没有采用多余的外置结构，整体外形简洁光滑，没有突出的零部件，避免在高空运维更换过程中出现零部件脱落掉落的风险，同时光滑的外表面也减少了运输、存储过程中积灰、磕碰损坏的概率。支撑骨架的镂空比例经过反复校核，在保证结构强度的前提下尽可能增大通流面积，避免骨架本身对流体造成过多的阻挡，保证额定流量下的压差控制在系统允许的范围内，不会因为滤芯的阻力导致润滑供油不足或者冷却风量不够的问题。
