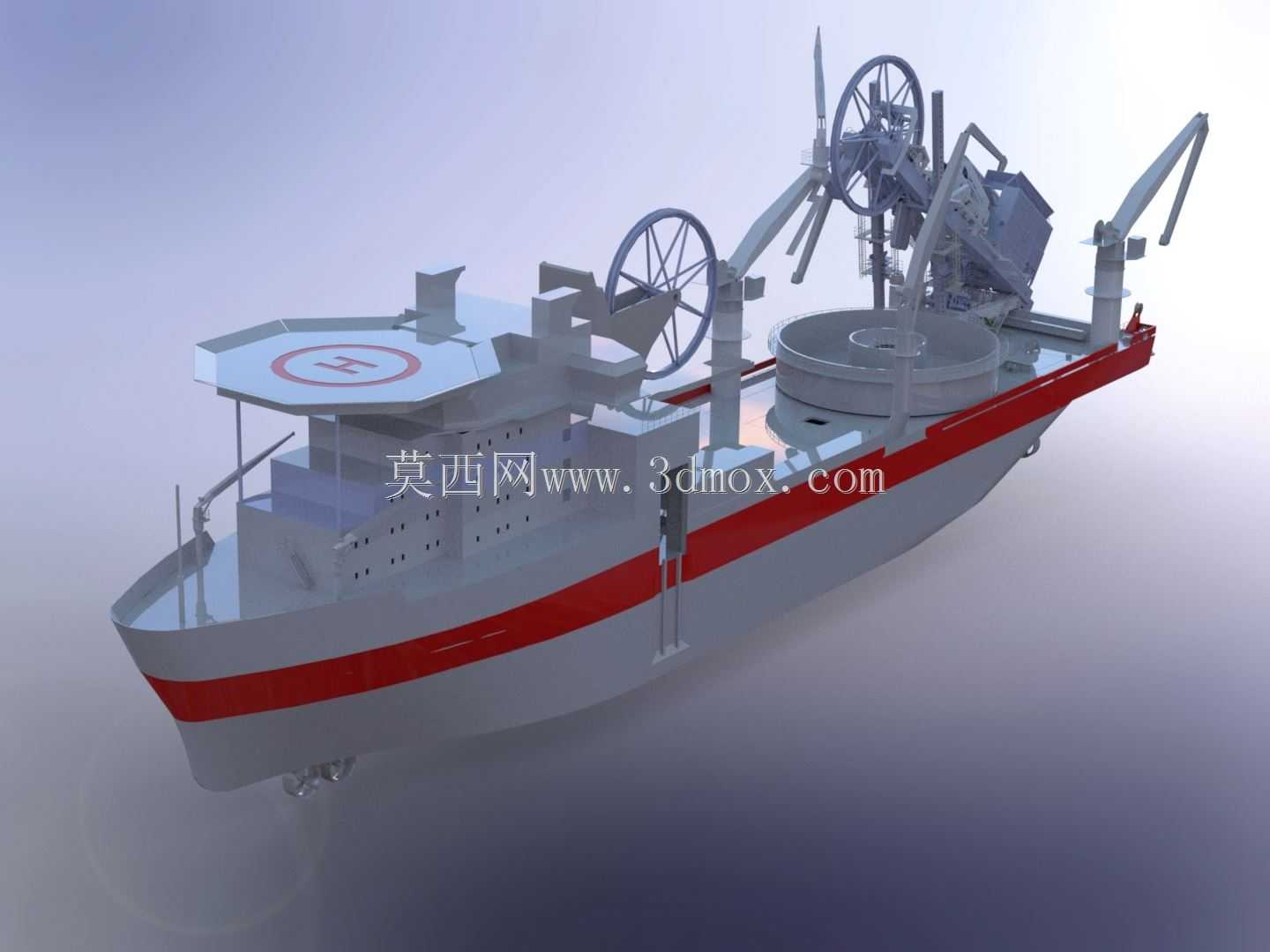

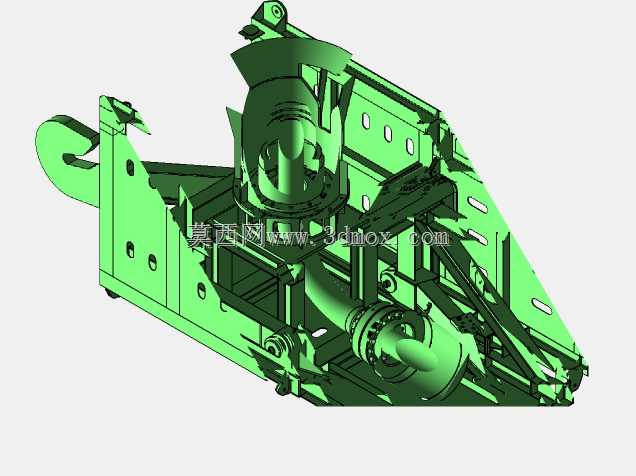

舰船用柔性缆索收放装置结构设计

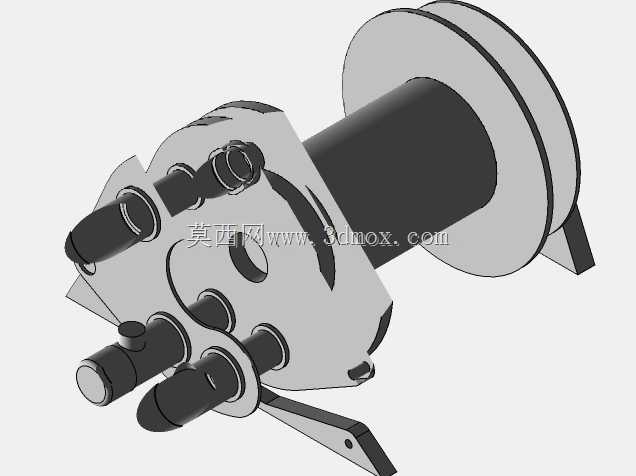

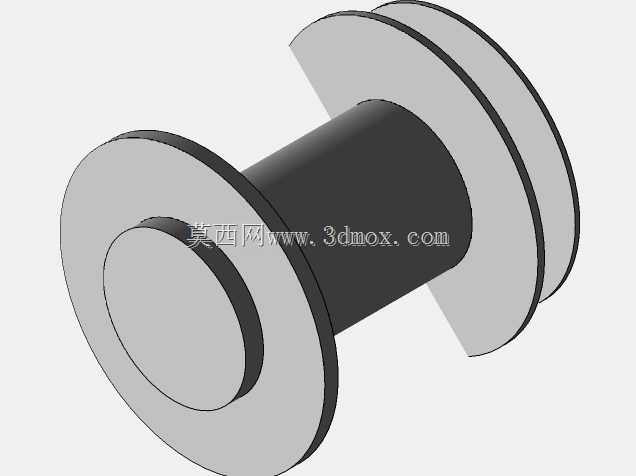

　　在舰船甲板作业场景里，柔性缆索的收放作业直接关联到离靠岸系泊、海上补给、临时拖带等核心作业环节的效率与安全性，传统的人工排缆、简易卷筒收放方式，很容易出现缆索乱层、弯折应力集中、磨损加剧的问题，尤其是舰船作业面临高盐雾、高湿度、突发风浪载荷的复杂工况，对收放装置的结构可靠性、排布精度都有远高于民用场景的要求。这套柔性缆索收放装置的设计，首先从卷筒的容绳量匹配入手，针对舰船常用的不同直径柔性缆索，包括系泊锦纶缆、补给用复合缆、信号传输柔性线缆等不同类型的作业载体，卷筒的槽型采用了变曲率过渡设计，避免缆索在卷绕过程中出现硬折点，每一圈缆索的排布导向都通过侧边的排缆机构做同步跟随，排缆导轮的移动速度和卷筒转速做了固定传动比匹配，

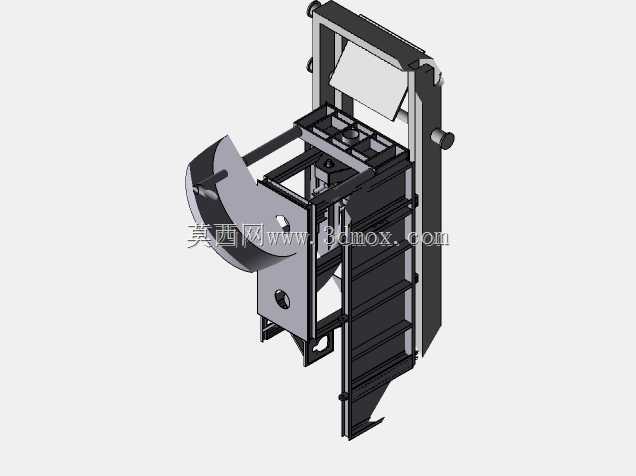

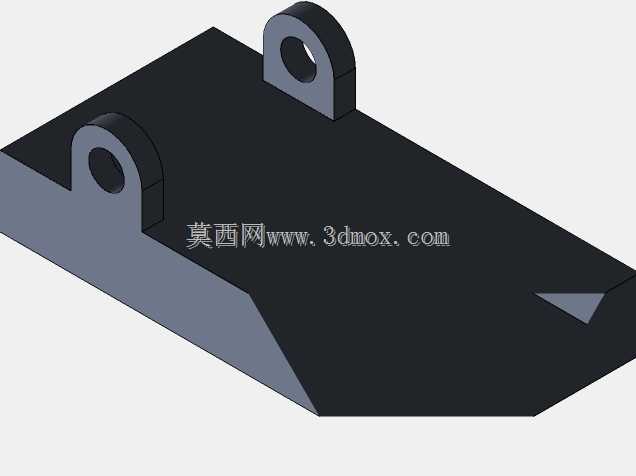

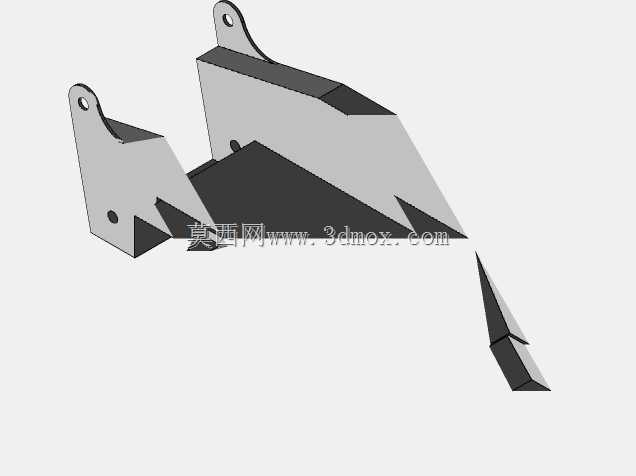

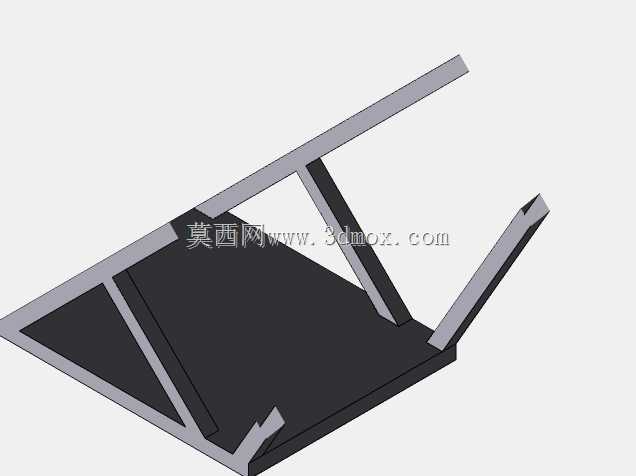

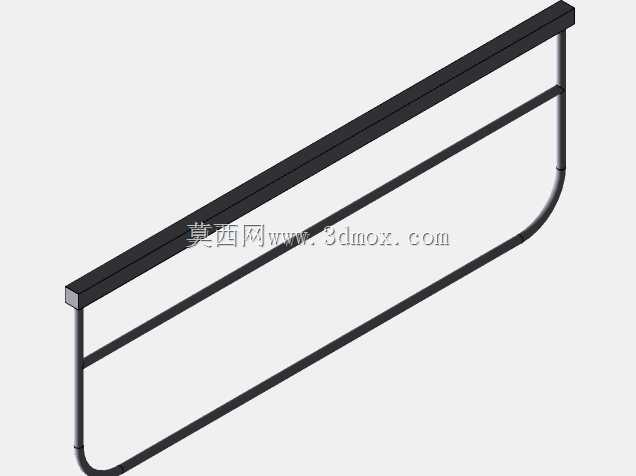

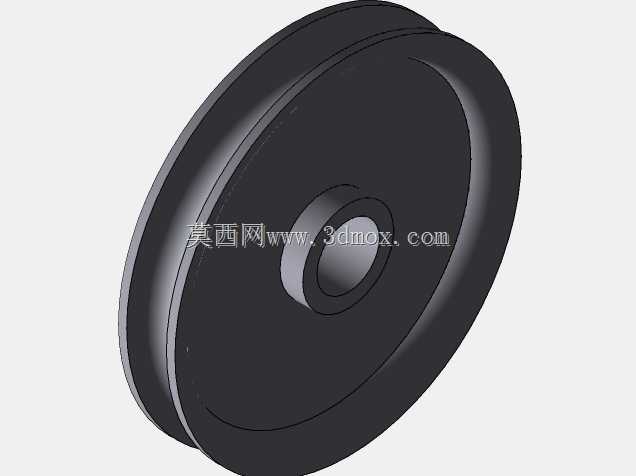

　　不管是空载收放还是带额定载荷收缆，都能保证缆索逐层整齐排布，不会出现跨层挤压导致的缆索外皮磨损、内芯受力不均的问题。从安装边界来看，这套装置的底座采用了舰船甲板通用的地脚螺栓孔位布局，安装基面的平面度公差控制在0.2mm每米范围内，整体重心高度经过优化，在舰船横倾15度、纵倾5度的工况下，装置自身的稳定性仍能满足作业要求，不会出现倾覆或者卡滞的情况。装置的侧边设置了缆索导向架，导向架的导轮采用了包胶轴承结构，既可以降低缆索通过时的滑动摩擦，也能避免金属导轮对缆索外皮的剐蹭损伤，导轮的开口尺寸做了冗余设计，可以兼容一定直径范围内的不同规格缆索，不需要频繁更换导轮配件就能满足多类作业需求。在功能设计上，

　　这套收放装置考虑到了舰船作业的突发应急需求，设置了手动离合结构，当动力系统出现故障时，可以快速切换到手动收放模式，离合的拨杆位置设置在操作位伸手可及的高度，操作力控制在单人可操作的范围内，不需要额外借助工具就能完成模式切换。卷筒的侧板做了加高设计，比常规民用缆索卷筒的侧板高出15%的容绳余量，避免海况颠簸时缆索从卷筒侧边脱出，侧板的边缘做了圆弧倒钝处理，防止作业过程中剐蹭作业人员的防护服或者缆索外皮。排缆机构的传动部分采用了封闭式丝杠传动结构，外部设置了密封防护罩，避免甲板上的海水、盐雾、沙尘进入传动副造成卡滞或者锈蚀，润滑点采用了集中注油设计，日常维护时不需要拆解防护罩就能完成润滑保养，适配舰船长时间出海作业的维护条件。

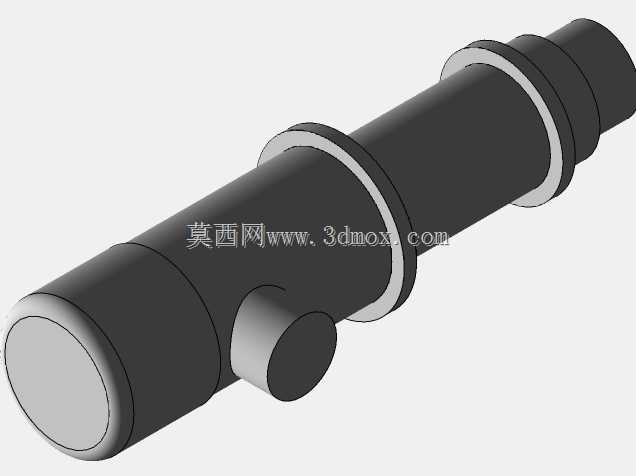

　　从实际作业的适配性来看，这套装置的缆索出线角度覆盖了从水平到仰角60度的范围，不管是向码头方向出缆系泊，还是向舷侧方向对接补给船的横向补给作业，都不需要额外加装导向滑轮就能直接完成缆索导出，减少了甲板上的临时附件布置，也降低了作业准备的时间成本。装置的结构件全部采用了船用耐蚀钢材制作，焊接位置做了打磨平滑处理，整体表面做了多层防腐涂装，能够适应长期海上高盐雾环境下的使用要求，不会因为短期腐蚀就出现结构强度下降的问题。在受力设计上，卷筒的主轴做了有限元校核，在额定缆索拉力的1.5倍载荷下，主轴的最大变形量控制在允许挠度范围内，不会因为重载收缆出现主轴弯曲导致的转动卡滞，轴承选型采用了带密封的重载滚动轴承，能够同时承受径向拉力和一定的轴向载荷，适配缆索收放过程中出现的偏载受力情况。
