16.76平方米换热面积管壳式主冷凝器结构

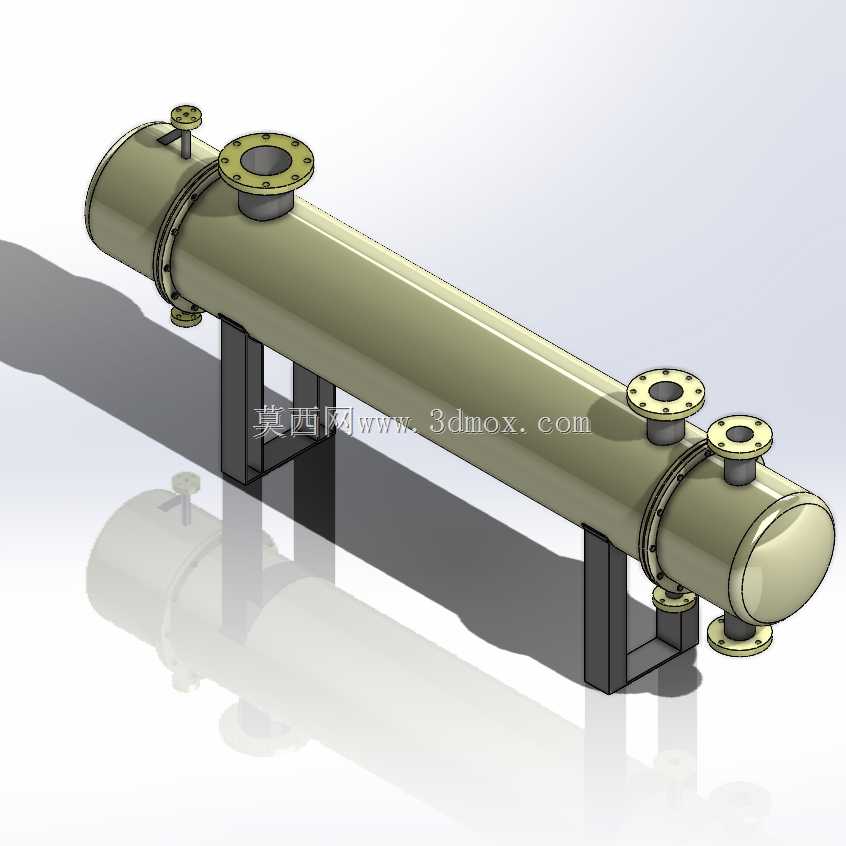

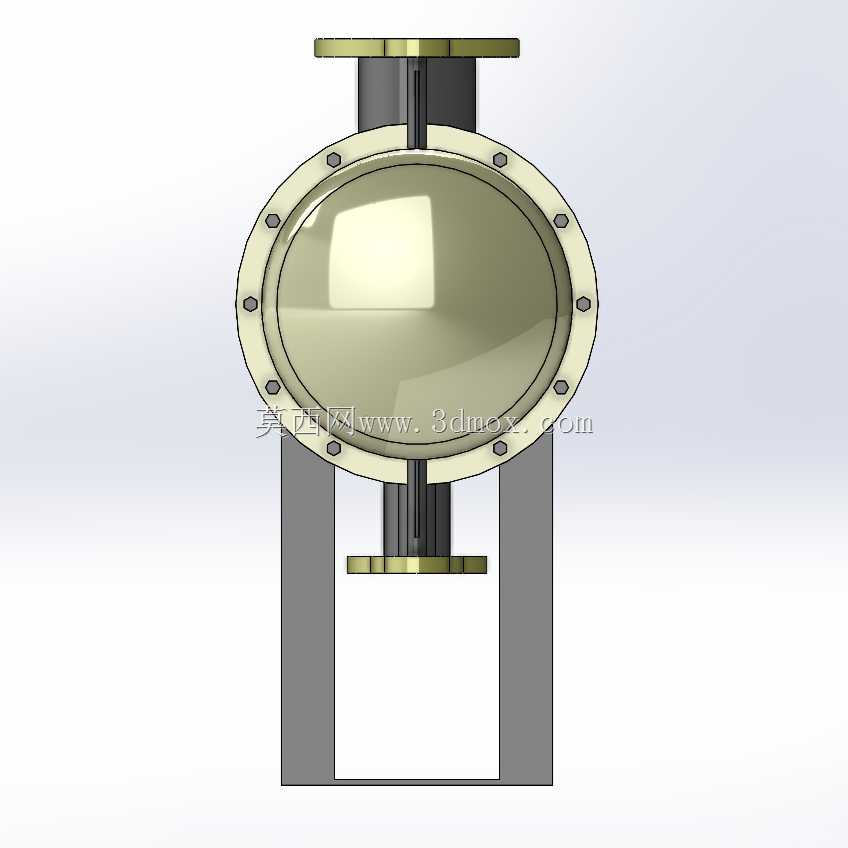

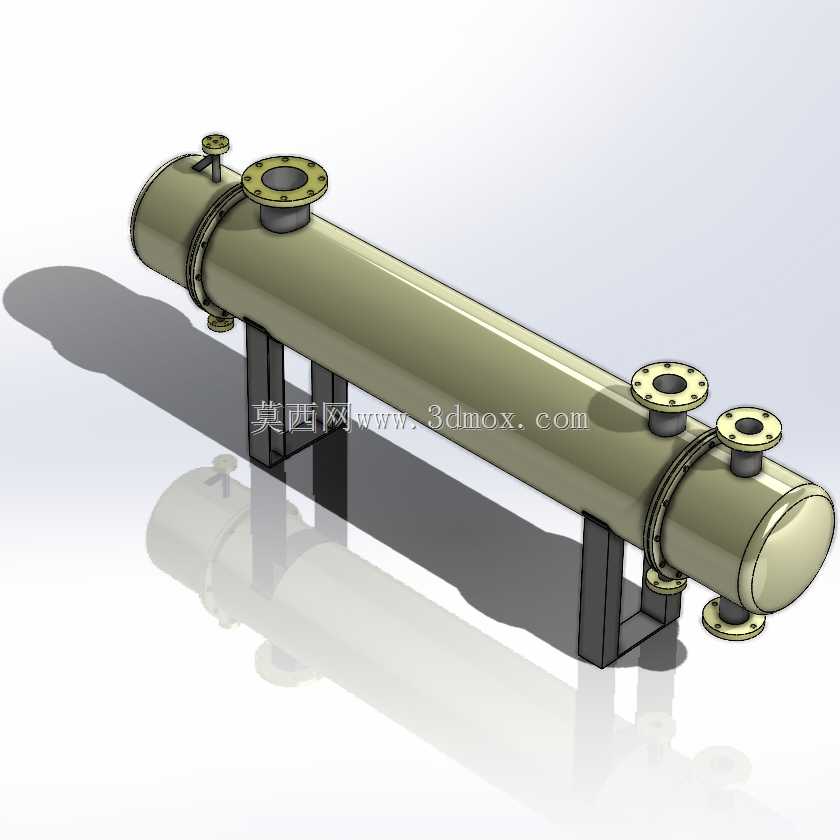

　　在化工溶剂回收、制药溶剂冷凝、轻工蒸发系统的工艺环节中，主冷凝器作为换热网络的核心设备，承担着将工艺侧高温气态介质冷凝为液态的核心职能，其换热效率、运行稳定性直接决定整条工艺线的物料回收率与能耗水平。这款管壳式主冷凝器采用固定管板卧式布置结构，换热面积标定为16.76平方米，适配中小产能的间歇或连续生产工况，可在真空或微正压工况下完成气态介质的相变冷凝过程。从结构设计逻辑来看，设备采用单壳程单管程的基础构型，壳程走冷却介质，管程走待冷凝工艺介质，这种流道布置能够最大化利用管程的流通截面，适配气态介质比容大、流速要求适中的工况特点，避免气态介质在流道内出现局部滞流区导致的冷凝不充分问题。设备两端采用标准法兰连接的管板结构，管板与换热管采用强度胀接加密封焊的连接工艺，既保证换热管与管板的连接强度，适配设备启停过程中的温度交变应力，又能彻底杜绝管壳程之间的介质串漏，满足制药、化工领域对介质洁净度与交叉污染防控的硬性要求。壳体上的接口布局经过多轮工况校核，顶部设置三个不同通径的法兰接口，其中居中的大口径接口为工艺气态介质入口，两侧小口径接口分别作为不凝气排气口与备用测压接口，壳体底部设置的三个法兰接口分别为冷凝液出口、冷却介质进出口与排污口，所有接口的法兰压力等级统一匹配对应工况的设计压力，接口方位充分考虑现场管道排布的操作空间，避免管道安装时出现应力集中或操作干涉。设备的支撑结构采用两个鞍式支座，支座的包角与间距经过挠度校核，

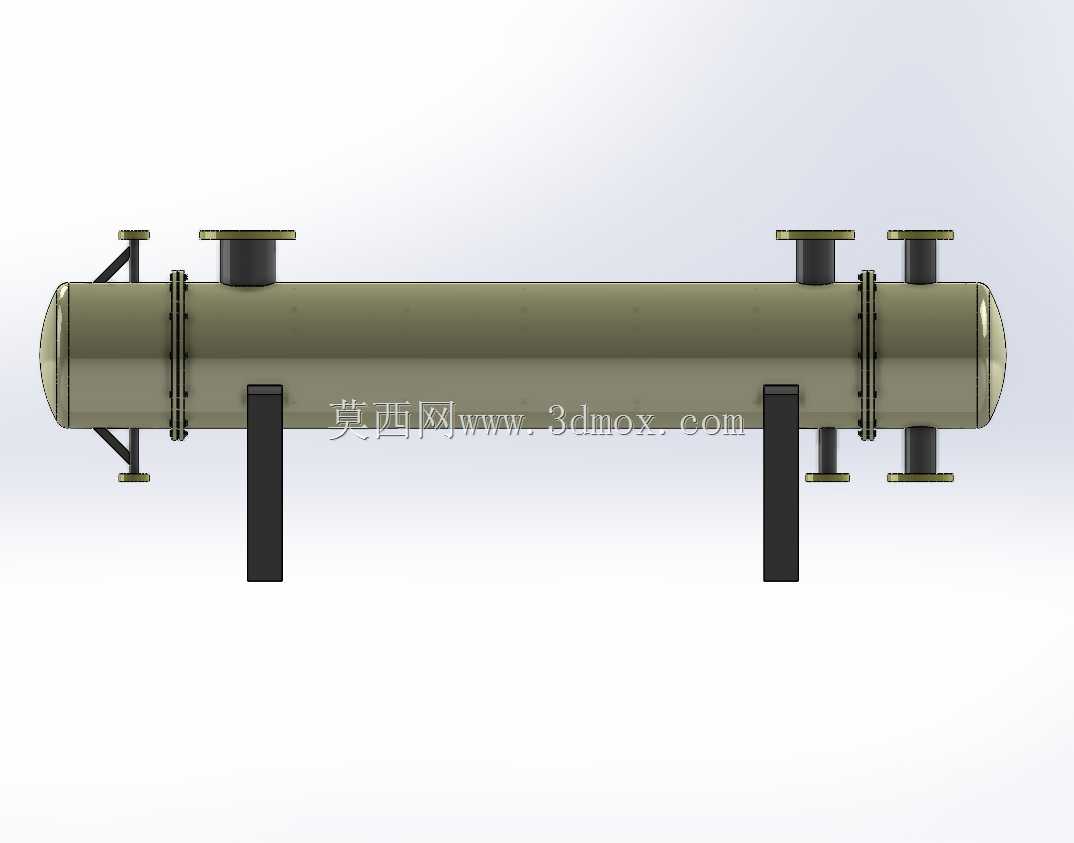

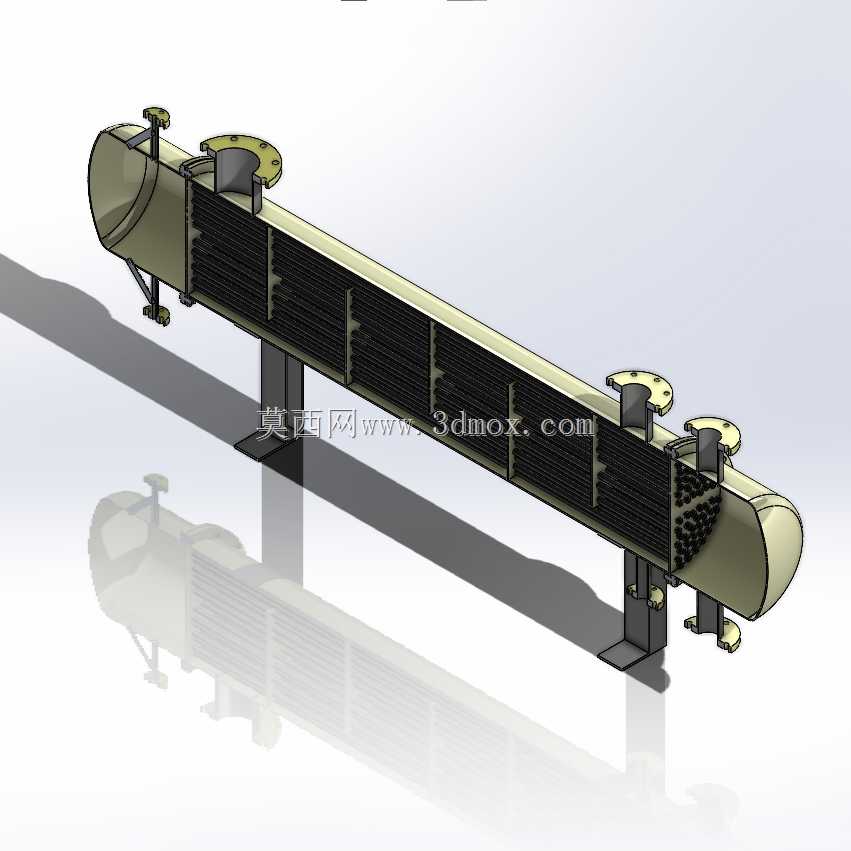

　　保证卧式壳体在满水重量与运行重量下的弯曲挠度控制在标准允许范围内，支座底板预留标准地脚螺栓孔，可直接适配常规型钢支架或混凝土基础的安装要求，安装时无需额外加工过渡连接件。从安装边界来看，设备整体为长条形卧式结构，安装时需在两端管板侧预留不小于1.5倍管长的抽管空间，满足后期检修时更换换热管的操作需求，设备上方的管道排布需预留不小于300mm的操作空间，方便日常运行时的排气、测压操作，底部排污口下方需预留足够的积液槽安装空间，保证检修排污时的废液收集。在功能特性上，该设备的折流板采用单弓形结构，折流板间距经过换热系数与压降的平衡计算，既保证壳程冷却介质的湍流程度，提升整体换热效率，又将壳程的介质压降控制在工艺允许范围内，

　　降低冷却介质循环泵的运行能耗。折流板与壳体之间采用定距管拉杆结构固定，所有折流板的管孔与换热管的间隙控制在标准公差范围内，避免运行过程中出现换热管振动磨损的问题。设备的所有接触工艺介质的表面均做钝化处理，适配多数有机、无机气态介质的冷凝工况，可根据实际介质特性调整壳体与换热管的材质，满足不同腐蚀等级的工况需求。在实际选型应用中，该规格冷凝器适配每小时1.2-1.8吨的有机溶剂蒸汽冷凝负荷，冷却介质采用循环冷却水时，可将入口80-120摄氏度的气态介质冷凝为40摄氏度以下的液态介质，冷凝回收率可达95%以上，若采用低温冷却水作为冷却介质，可进一步适配更低沸点介质的冷凝需求。设计过程中充分考虑了设备的热膨胀补偿需求，

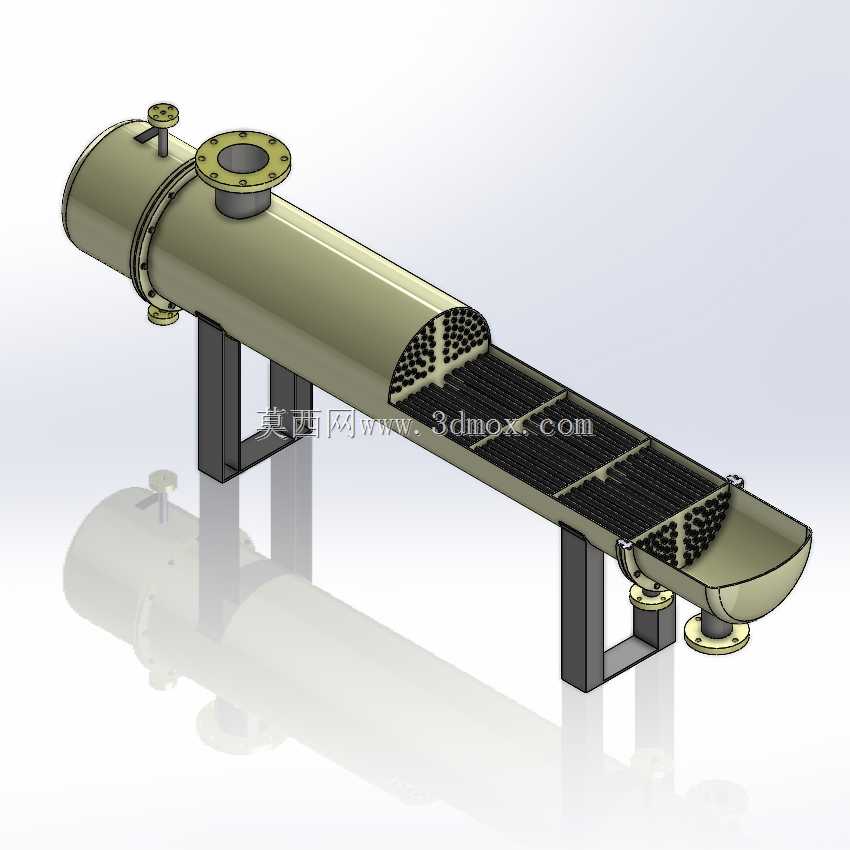

　　对于壳程与管程温差超过50摄氏度的工况，可在壳体上增设波形膨胀节，抵消冷热态下的壳体与换热管的热膨胀差，避免管板连接处出现应力泄漏。设备的管箱内部设置分流挡板，保证进入管程的气态介质能够均匀分布到所有换热管内，避免部分换热管负荷过高、部分换热管介质流速过低导致的换热效率不均问题。从三维建模的细节来看，所有法兰的密封面尺寸、螺栓孔分布、接管伸出长度均严格遵循对应化工行业标准，鞍式支座的结构尺寸符合卧式容器支座的标准规范，换热管的排布采用正三角形排布，最大化利用壳程的布管空间，在相同壳体直径下获得更大的换热面积，同时保证管间的冷却介质流道通畅，无流动死区。设备的外部接管高度、法兰朝向均按照常规操作习惯设置，现场安装时无需额外调整接管方位，可直接与工艺管道对接，减少现场安装的配管工作量。
