FDM3D打印高温校准测试塔结构

　　在桌面级FDM熔融沉积成型3D打印的实际生产与调试场景中，温度参数与步进电机进给精度的匹配度，直接决定了成型件的层间结合力、表面纹理质量与尺寸公差控制水平，这款高温校准塔正是针对这类调试需求设计的专用测试工装。不同于常规的小型温度校准块，该测试塔采用竖向长条式方柱结构，整体沿Z轴方向延伸，每10mm高度区间对应3℃的打印温度梯度，覆盖PLA、PETG、ABS等常见熔融耗材的常规打印温度区间，测试人员可通过一次连续打印，直观观察不同温度下耗材的熔融状态、拉丝情况、层间粘结强度与表面光泽度变化，无需多次启停设备更换参数，大幅缩短新耗材适配、设备热端校准的调试周期。

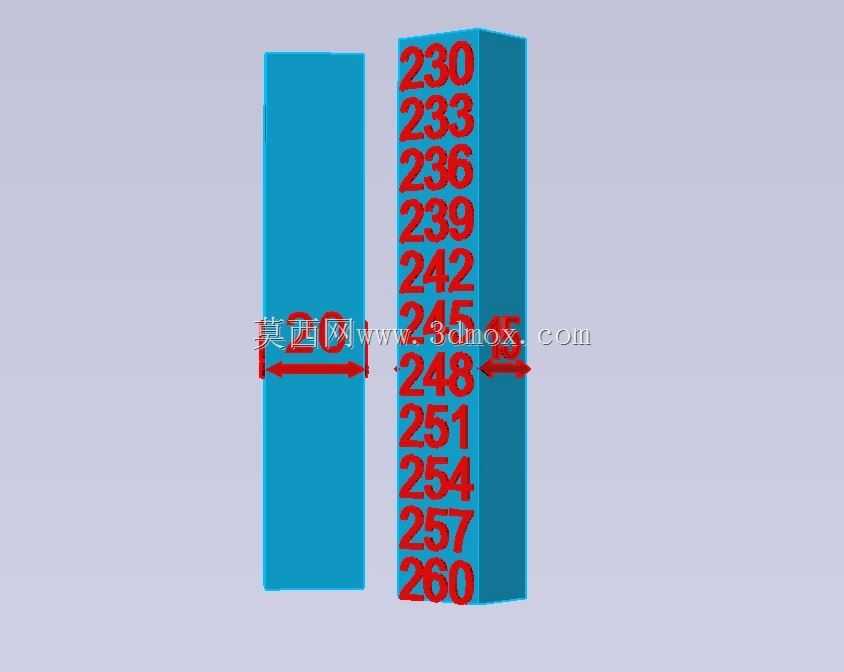

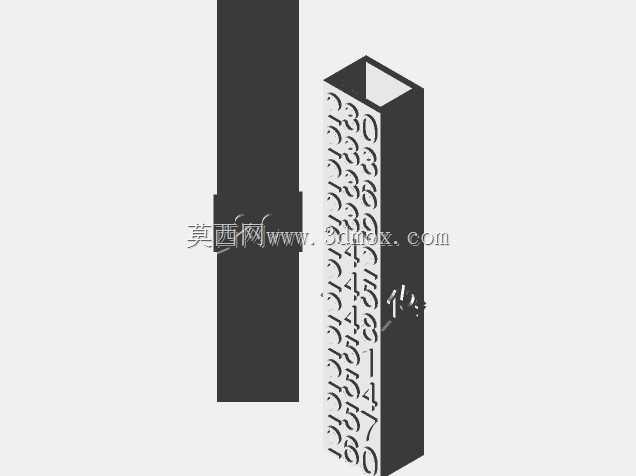

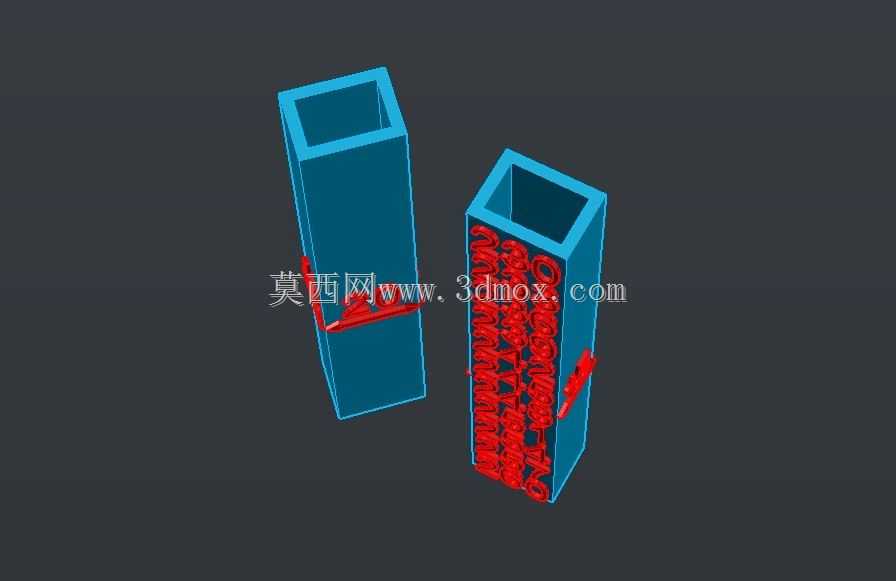

　　从结构设计逻辑来看，测试塔主体采用空心方管构型，在保证竖向结构刚度、避免打印过程中出现Z轴 wobble 晃动的同时，尽可能减少非必要的耗材填充消耗，降低单次测试的材料成本与打印时长。塔体其中一个立面沿高度方向蚀刻有连续的温度数值标识，标识采用阴刻凹陷设计，字符深度控制在0.2mm，既不会因为字符过深造成打印时的层间错位，也能在打印完成后清晰辨识对应高度的温度参数，无需额外标记。相邻温度区间的衔接位置做了0.1mm的微小凸台分界，方便测试人员快速定位不同参数对应的成型段，避免因为高度判断误差造成参数匹配错误。

　　除了核心的高温校准功能，该测试塔还整合了X、Y、Z三个轴向的步进电机精度校验结构：在塔体的对应立面预留了不同进给速度下的线性刻度段，可同步测试X、Y轴步进脉冲的实际输出精度，判断是否存在步距补偿偏差、皮带张紧度不足造成的尺寸缩放问题；Z轴方向的10mm等高分段，可直接用于校验Z轴丝杆的导程误差与层厚定位精度，一次打印即可完成热端温度适配、三轴步进精度、回差补偿等多项核心参数的校准，无需打印多个独立测试件。

　　从安装与使用边界来看，该测试塔的底座尺寸适配绝大多数桌面级FDM设备的打印平台，最小可在120mm*120mm成型尺寸的打印机上完成制作，打印时无需额外添加支撑结构，所有特征均采用自支撑角度设计，悬空面角度控制在45度以上，打印完成后无需后处理即可直接观察测试结果。测试塔的侧壁厚度统一设置为1.2mm，采用三层0.4mm喷嘴线宽的外壁结构，既能够准确反映不同温度下外壁成型的表面质量，也避免因为壁过薄造成打印过程中结构变形，影响测试结果的准确性。在实际调试场景中，无论是新设备装机后的首次参数校准，还是更换不同批次耗材、更换热端喷嘴后的参数复核，这款校准塔都能提供直观的成型效果参考，帮助操作人员快速锁定最优打印参数区间，避免因为参数设置不当造成的批量打印废品，降低小批量定制生产、样件打样过程中的材料与时间损耗。针对ABS、PC等需要高温腔体打印的工程耗材，该测试塔的空心结构还能直观反映不同腔体温度下的材料收缩变形情况，通过测量方管截面的尺寸偏差，即可判断当前腔体温度是否满足耗材的成型要求，为高温耗材的参数调试提供可量化的参考依据。
