夏普GP2Y0A41SK0F红外测距传感组件

项目分类:传感器 发布时间:2022-07-30 ID:687038
  • 夏普GP2Y0A41SK0F红外测距传感组件
  • 夏普GP2Y0A41SK0F红外测距传感组件

  在消费类电子、小型智能装备、教学实验装置的测距方案选型中,红外测距传感器一直是短距非接触检测场景里的高性价比选项,夏普GP2Y0A系列的测距单元凭借成熟的三角测距原理,在10cm到80cm的检测区间内有着稳定的输出表现,其中31cm最佳检测距离的变体更是被广泛应用在各类避障、接近检测场景中。做这类传感元件的三维建模时,首先要明确的核心需求并非还原内部光学结构,而是精准复刻外部安装边界、接口位置与外形轮廓,毕竟绝大多数结构工程师调用这类模型,都是用于整机装配的干涉检查、安装位预留,不需要深入到内部PSD位置敏感检测器、红外发射管的层级,当然如果是做传感器原理验证的教学项目,配套的参考数据也能支撑原理层面的结构展示。

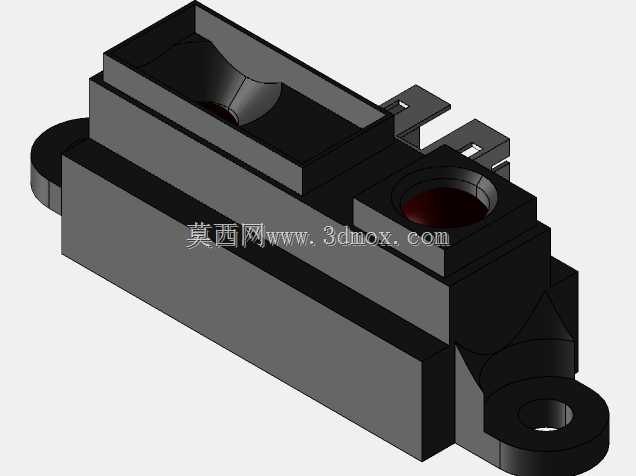

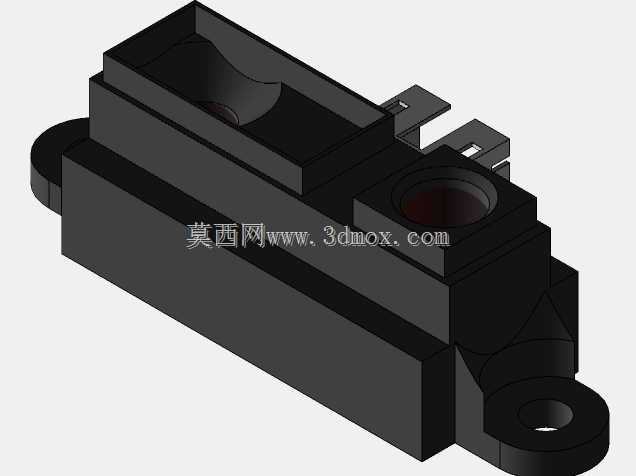

  从实际装配的角度看,这款传感器的外壳采用黑色注塑成型结构,主体为阶梯式的长方体布局,前端伸出的两个定位耳片带有标准安装孔位,是整机装配时的主要固定位,建模时需要严格控制孔位的中心距、孔径公差,以及耳片到底部安装基准面的高度差,很多新手建模时容易忽略安装基准的统一,把传感器的光学窗口面当成装配基准,实际打样装配时就会出现检测光轴偏移,导致测距数据出现系统性偏差。传感器侧面的插针接口是电气连接的核心部位,建模时要保证插针的间距、伸出长度、引脚排布和实物完全一致,避免PCB Layout完成后出现插针干涉、无法插接的问题,很多小型智能小车的避障模块安装位,就是因为插针位置的模型尺寸偏差,导致成品组装时需要手工修剪外壳,严重影响装配效率。

  这款传感器的光学窗口分为发射与接收两个通道,发射端的透镜窗口位于壳体前端的凹陷位,接收端的透镜位于壳体上方的圆形开孔处,两个窗口的相对位置直接决定了三角测距的基线长度,建模时这两个特征的位置公差需要控制在0.1mm以内,否则做光机仿真时会出现测距范围和实际参数不符的问题。壳体侧面的加强筋、底部的定位凸台这些细节也不能省略,这些结构在密集安装的场景里是避免相邻元件干涉的关键,比如在多传感器环绕布置的扫地机器人避障模组中,相邻传感器的外壳凸台如果没有在模型中体现,组装时就会出现元件挤压、壳体变形的问题,轻则影响检测精度,重则导致插针虚接、功能失效。

  从应用场景的适配性来看,这款传感器的外形尺寸紧凑,不需要额外的光学调节结构,非常适合安装空间受限的小型设备,比如桌面级小型机器人的边缘检测、智能垃圾桶的接近感应、交互式展示装置的人体靠近触发,都能看到同系列传感器的应用。建模时还原的安装孔位是兼容M2规格的固定螺丝,孔位周边的沉台设计可以保证螺丝头不会突出壳体表面,避免和周边结构产生刮擦,这个细节在做超薄结构的设备设计时尤为重要,很多薄型交互装置的内部安装间隙只有不到2mm,螺丝头突出0.5mm就可能导致外壳无法合盖。

  另外要注意的是,同系列不同测距量程的变体,外部安装尺寸是完全通用的,这也是夏普这款传感器被广泛应用的原因之一——同一套安装结构,可以根据实际测距需求更换不同量程的传感器,不需要重新修改结构图纸,建模时保留统一的安装接口,也能方便工程师在选型阶段快速替换不同量程的模型,完成整机方案的快速迭代。传感器尾部的定位缺口是防呆设计,建模时要准确还原缺口的位置和尺寸,避免装配时出现插反的问题,虽然电气插针本身有防呆设计,但结构上的双重防呆能大幅降低产线装配的出错率,这也是工业级结构设计里必须考虑的细节。

  在做装配验证时,还要考虑传感器接插件的出线空间,插针位置后方需要预留至少5mm的空间用于插接杜邦线或者定制接插件,模型里虽然不需要画出接插件和线材,但要在安装位周边预留足够的操作空间,避免组装时线材被挤压、弯折过度导致断线。传感器的光学窗口前方不能有遮挡结构,建模时可以在装配环境里画出检测光锥的示意范围,提醒结构工程师在这个区域内不要设计透明或者半透明的结构件,否则会导致红外光反射异常,出现测距数据跳变的问题。
