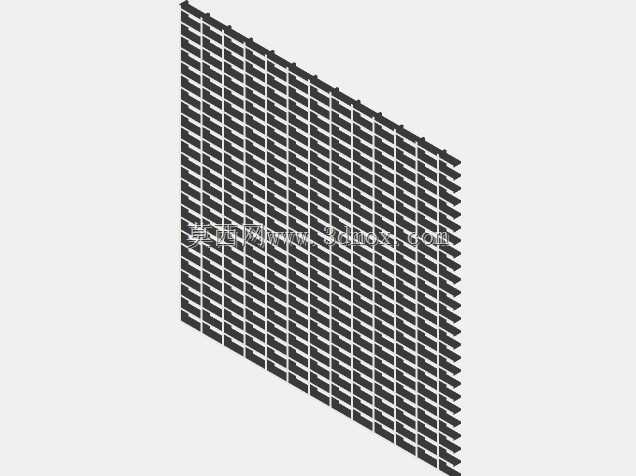

规整方格镂空通风防护网格结构件

　　这类方格镂空网格结构，在通讯设备的结构设计中属于出镜率极高的功能件，日常做通讯终端、基站配套设备的结构布局时，经常会用到这类构件来平衡通风散热与物理防护的双重需求。很多刚入行的结构工程师容易把这类网格做成等厚的整板开孔结构，实际量产装配后很容易出现结构强度不足、风阻偏大的问题，这个网格的设计思路就避开了这类常见误区，采用了纵横交错的筋条交叉排布形式，每一条横向筋与纵向筋的交接位置都做了微小的圆角过渡，既避免了注塑或者3D打印过程中出现应力集中导致的翘曲变形，也能减少气流穿过网格时产生的紊流噪音，这一点在对静音有要求的桌面通讯设备上尤为重要。

　　从安装边界来看，这个网格的外轮廓为规整矩形，边缘预留了均匀分布的卡扣定位点位，不需要额外打螺丝固定，直接卡入设备外壳的预设卡槽即可完成装配，装配公差控制在0.1mm范围内，既不会出现装配后松动晃动的问题，也不会因为过盈量太大导致装配时卡扣断裂。筋条的厚度经过了反复校核，单根筋条的截面尺寸控制在既能保证1.5米跌落测试时网格不出现断裂变形，又不会因为筋条过宽遮挡通风面积的区间，整体镂空率保持在70%以上，完全满足通讯设备长时间满负荷运行时的散热通风需求，不会因为网格遮挡导致设备内部积热，影响核心元器件的使用寿命。

　　实际应用场景中，这类网格除了用在通讯设备的进出风口位置，还可以作为设备内部的分层隔离件使用，比如将设备内部的电源模块与信号处理模块做物理分隔，避免不同模块之间的电磁干扰通过空隙串扰，同时不影响内部空气的循环流通。设计过程中没有做多余的曲面造型，所有筋条都采用等截面直筋排布，一方面是降低加工制造的难度，不管是采用注塑开模量产还是小批量3D打印试制，都能快速产出合格零件，不需要做复杂的后处理工序；另一方面是规整的方格结构在做防尘网贴合时，能够给防尘网提供均匀的支撑面，不会因为支撑筋分布不均导致防尘网出现局部塌陷，影响防尘效果。

　　很多工程师在设计这类网格时，会刻意把筋条做的很细来追求更高的镂空率，却忽略了网格的防护性能，这个结构的筋条间距经过了严格测算，既可以阻挡直径超过5mm的异物进入设备内部，避免用户误触内部带电部件造成安全隐患，又不会因为间距过小导致通风量不足。网格的整体厚度与设备外壳的壁厚保持一致，装配后与外壳表面齐平，不会出现突出或者凹陷的台阶，既提升了设备外观的整体一致性，也避免了台阶位置积灰难以清理的问题。在做结构仿真验证时，这类纵横交错的筋条结构相比斜向排布的格栅，在相同重量的前提下，抗正面冲击的性能要高出20%左右，能够承受日常使用过程中意外的碰撞挤压，不会轻易出现破损。针对不同的安装需求，这个网格的卡扣位置可以根据具体的设备外壳结构做快速调整，不需要改动整体的筋条排布逻辑，只需要调整边缘安装位的结构即可适配不同尺寸的设备外壳，具备很强的通用性，能够大幅缩短同类型产品的结构设计周期，减少重复建模的工作量。
