树莓派10.1英寸电容触摸屏安装结构设计

　　在嵌入式开发、小型智能终端搭建的场景里，适配树莓派的10.1英寸触摸屏是人机交互环节的核心部件，很多开发者在做项目集成时，往往会因为屏幕与主控板的安装匹配问题反复调整结构，这套结构设计就是针对Sunfounder推出的对应尺寸触摸屏做的安装适配方案，重点解决屏幕固定、与树莓派主控的装配间隙、外接走线避让这几个实际工程问题。从实际使用场景来看，这类触摸屏常被用于桌面级小型工控终端、开源智能小车的可视化操控面板、学生课程设计的交互界面载体、小型自助服务终端的显示模块，不同场景下对安装的要求差异不小：桌面摆放场景需要预留支架安装的螺孔位置，嵌入式安装场景需要控制屏幕边框的突出尺寸，移动搭载场景则要考虑连接部位的抗振余量，

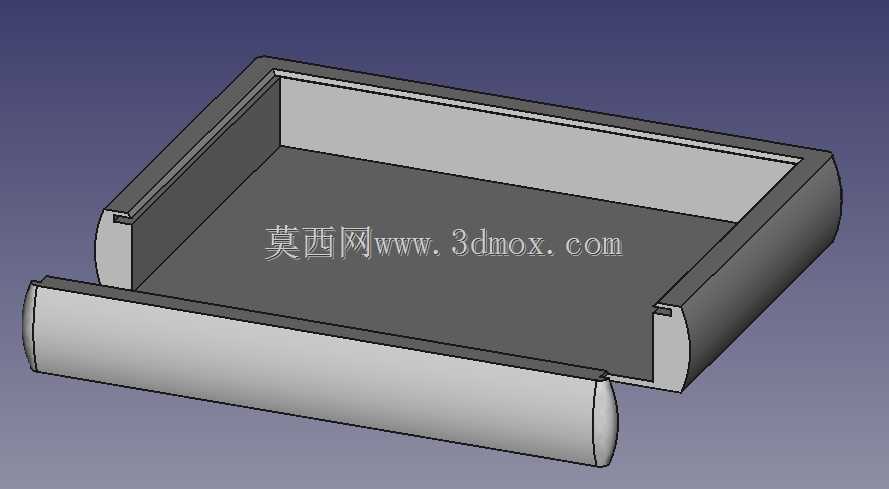

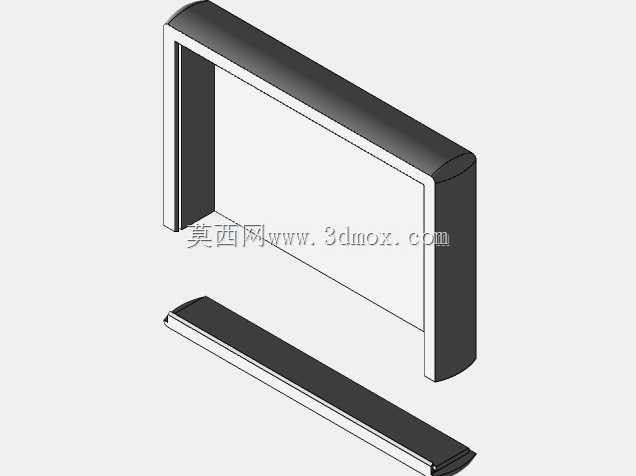

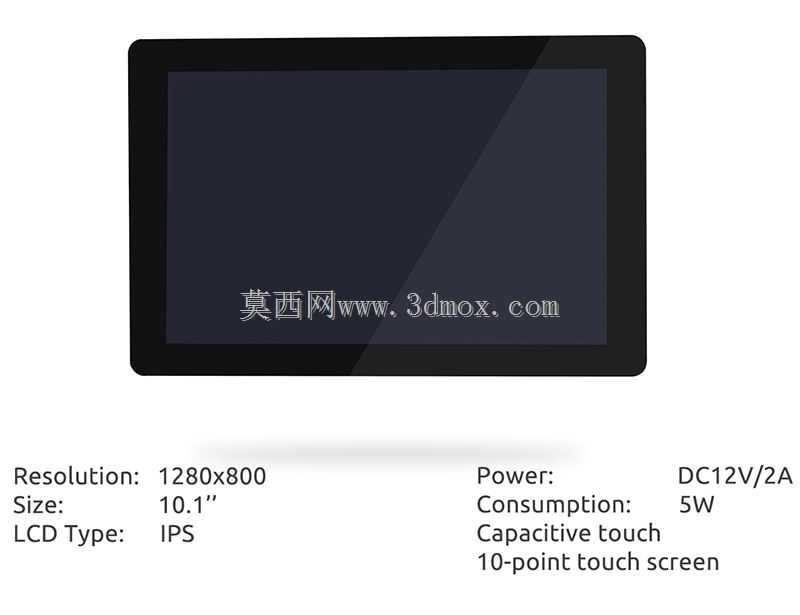

　　这套结构在设计时就兼顾了这几类常见的安装需求。从功能特性上看，这款触摸屏本身支持十点电容触控，显示分辨率适配树莓派全系主流主控的视频输出接口，不需要额外加装驱动板就能直接通过FPC排线连接主控，结构设计上首先给FPC排线预留了足够的弯折空间，避免装配时排线被壳体或者固定件挤压导致接触不良。设计思路上没有采用全包裹的壳体结构，而是做了半包围的固定边框，一方面能减少3D打印或者机加工的材料消耗，另一方面也能给屏幕背面的散热区域留出足够的空气流通空间，长时间高亮度显示时不会因为热量堆积导致触控漂移或者显示异常。尺寸边界的设定完全围绕屏幕本身的物理参数展开，屏幕显示区域的对角线尺寸严格控制在10.1英寸对应的公制尺寸，

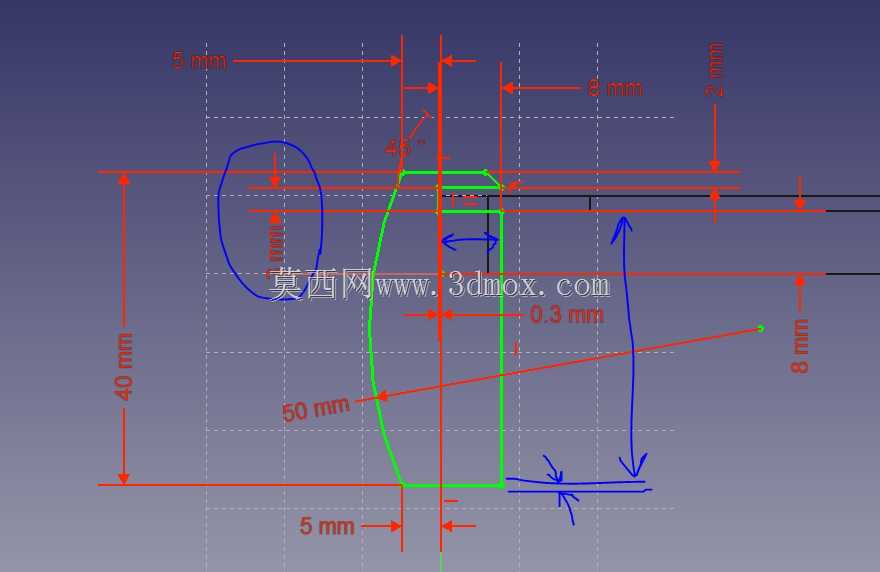

　　边框的突出量控制在5mm，既能够保证屏幕玻璃被边框完全承托，避免边角受外力碰撞碎裂，又不会过度遮挡显示区域。屏幕厚度方向的安装间隙留了0.3mm，这个尺寸是经过实际装配验证的：间隙过小会导致装配时屏幕被挤压，出现水波纹样的显示异常；间隙过大则会让屏幕在固定后出现窜动，触控时会有明显的晃动感。固定点位的设置参考了屏幕本身自带的安装孔位，在屏幕长边和短边的对应位置都做了沉头孔设计，沉头深度刚好容纳M2.5规格的螺丝头部，装配后螺丝头部不会突出边框表面，不会影响后续的外壳装配或者桌面摆放。侧边的走线槽宽度留了8mm，除了容纳FPC排线之外，还能同时穿过触控模块的供电线，避免多根线材在装配时互相干涉。屏幕背部的支撑筋高度设置为40mm，这个高度刚好能容纳树莓派4B主控板的整体厚度，包括主控板上突出的以太网口、USB接口的高度，装配后主控板可以直接固定在支撑筋对应的螺柱上，屏幕和主控板之间的距离保持在50mm，这个距离既能够避免主控板工作时的热量直接传导到屏幕背面，又能让整体结构的厚度控制在合理范围内，不会显得过于臃肿。在安装边界的校核上，特意做了圆角过渡处理，屏幕安装位的四个边角都做了R3的圆角，和屏幕本身的边角弧度完全匹配，装配时不会出现边角顶到屏幕玻璃的情况。边框侧边的卡扣位置做了5mm的让位，方便后续加装透明保护面板的时候，不需要额外修改结构就能直接卡入。针对嵌入式安装的场景，边框外侧还做了一圈突出的止口，止口宽度3mm，

　　嵌入安装面板时可以直接搭在面板的开孔边缘，不需要额外做压片固定，能大幅减少现场安装的工作量。实际装配测试中，这套结构可以兼容垂直安装、水平安装、倾斜45度安装这几种常见的安装角度，固定螺丝拧紧后屏幕不会出现偏移，触控操作时整个结构没有明显的形变，反复拆装十次以上，固定螺柱也没有出现滑牙或者断裂的情况。针对移动场景的使用需求，在结构的边角位置还预留了减震垫的粘贴位置，粘贴2mm厚的橡胶减震垫后，即使整体结构随移动设备产生小幅振动，屏幕也不会因为振动出现连接松动的问题。另外，结构设计时特意避开了屏幕背面的驱动芯片位置，没有在芯片对应的位置设置支撑筋或者固定柱，避免装配时压力直接作用在驱动芯片上，导致芯片虚焊或者损坏。
