通讯设备左侧下臂支撑结构件

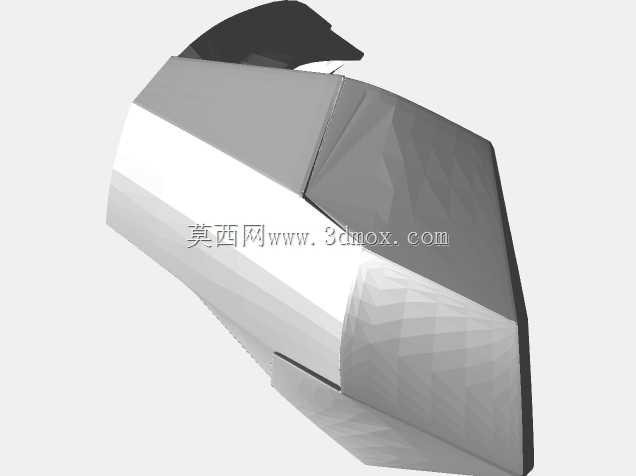

　　在通讯终端设备的内部结构设计中，臂类支撑构件承担着连接、承载与运动导向的核心作用，这款左侧下臂结构件，主要应用于折叠式手持通讯设备的翻转连接部位，是保障设备开合动作顺畅、结构连接可靠的关键受力零件。从实际使用场景来看，这类臂件需要在设备反复开合的过程中，持续承受扭转、弯折的交变载荷，同时还要兼顾设备内部走线的空间预留，避免线束在开合过程中出现挤压、磨损甚至断裂的问题，因此在结构设计阶段，就需要对受力路径做针对性的优化。这款臂件的整体轮廓采用多面折线型的曲面过渡设计，没有冗余的外凸结构，能够完美嵌入设备壳体的预留安装腔体内，不会和周边的电池模组、主板元器件、屏幕排线产生空间干涉。在设计思路上，首先是对受力薄弱区域做了壁厚的梯度调整，

　　在臂体与设备主体连接的铰接端，壁厚做了局部加厚处理，同时在铰接孔的周边设置了内嵌的加强筋结构，筋位的走向完全贴合载荷传递的路径，能够把开合过程中产生的集中应力快速分散到整个臂体的平面区域，避免长期使用后铰接位置出现开裂、形变的问题。臂体的中段区域做了内凹的走线槽设计，槽体的边缘全部做了R0.3以上的圆角过渡，不会对线束的外绝缘层产生切割损伤，槽体的深度刚好可以容纳3-4根直径0.8mm的信号排线与供电线，装配后线束不会从槽位中脱出，也不会在臂体转动时和壳体内壁产生摩擦。从安装边界来看，这款臂件的整体安装位完全匹配对应型号通讯设备的壳体预留槽位，臂体两端的铰接孔同轴度公差控制在0.02mm以内，装配后铰接转动的阻尼感均匀，

　　不会出现卡顿、晃动的问题，臂体的外表面和设备壳体的内表面间隙控制在0.1mm，既不会因为间隙过小导致装配时出现刮蹭，也不会因为间隙过大导致设备开合过程中臂体出现窜动异响。在实际的结构验证环节，这类臂件需要通过上万次的开合疲劳测试，测试过程中臂体的形变量不能超过0.05mm，铰接位置的阻尼衰减率不能超过15%，因此在建模阶段就对臂体的应力分布做了仿真验证，把容易出现应力集中的折角位置全部做了圆弧过渡处理，同时调整了臂体截面的惯性矩，让整个臂体的抗弯、抗扭性能达到使用要求，不需要额外增加配重或者补强结构，就能满足设备的使用寿命要求。另外，这款臂件的外形设计也兼顾了设备的轻薄化需求，整体壁厚控制在1.2mm-1.8mm之间，

　　在保证结构强度的前提下，尽可能压缩零件的占用空间，为设备内部的其他元器件留出更多的排布空间，臂体的表面没有多余的卡扣或者凸柱结构，所有的安装定位点都设置在臂体的非外观面，装配后不会从设备的外部看到零件的结构痕迹，不会影响设备的整体外观完整性。对于通讯设备的结构设计从业者来说，这类臂类零件的建模重点，在于平衡结构强度、安装空间、运动轨迹三者的关系，不能单纯为了提升强度盲目增加壁厚，也不能为了压缩空间过度削减受力区域的材料，需要结合实际的载荷工况反复调整截面形状和筋位布局，同时还要充分考虑装配工艺的可行性，让零件在生产、装配环节都能有足够的操作空间，降低生产和装配的难度。
