84HP6U规格激光切割机箱结构设计

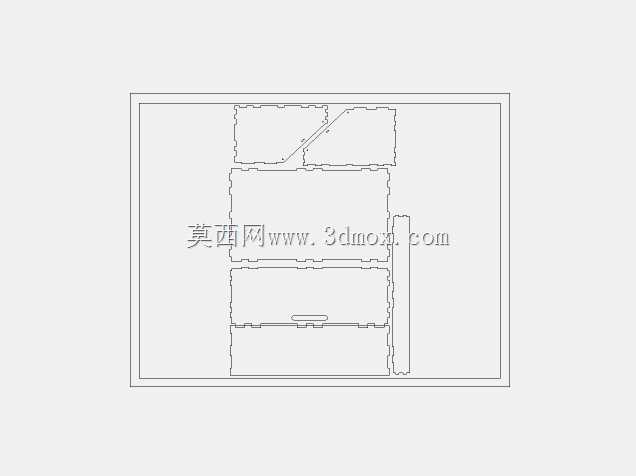

　　在模块化音频合成设备的硬件搭建场景中，机箱作为承载各类功能模块的核心载体，其结构精度、安装适配性直接决定整套系统的运行稳定性与组装效率。本次设计的84HP6U规格激光切割机箱，针对工作室场景下的模块化设备集成需求开发，采用平板激光切割下料后弯折拼接的工艺路线，全程无需开模，小批量生产与个性化改型的适配性极强，能快速响应不同用户的模块布局调整需求。

　　从实际使用场景出发，这类机箱主要用于固定Eurorack标准的合成器模块，日常使用中需要频繁插拔模块、调整接线，因此结构设计上优先保证安装基准的精度，所有模块安装孔位的位置公差控制在0.1mm以内，避免出现模块卡滞、安装间隙不均的问题。机箱整体采用6U高度规格，对应标准机架的安装尺寸，可直接适配通用19英寸机架的安装位，也可单独放置于工作台面使用；84HP的横向宽度，能容纳总宽度为84HP的各类标准模块，预留的侧边走线空间可容纳电源排线、音频信号线的排布，避免线缆挤压模块导致的接触不良。

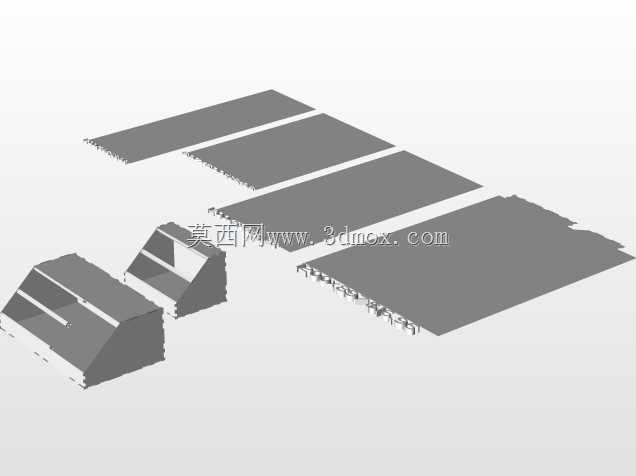

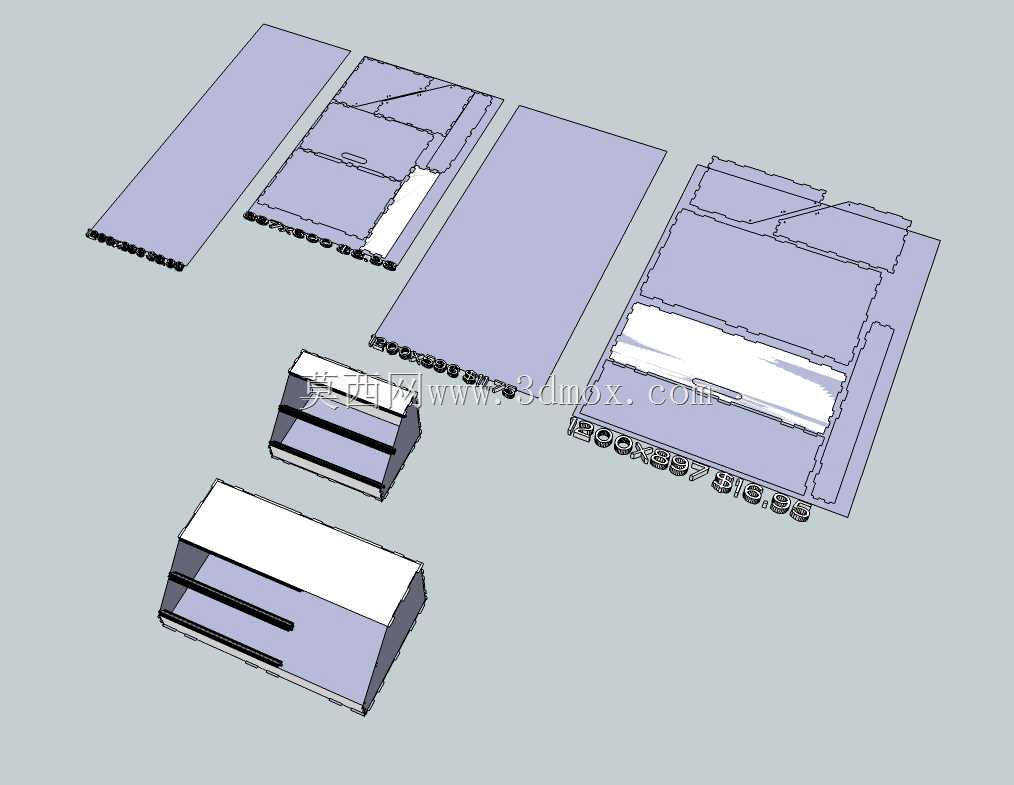

　　设计过程中，摒弃了传统焊接机箱的工艺思路，全部采用板材插接+弯折卡扣的连接方式，所有拼接位置都设计了对应的定位止口，组装时无需额外夹具即可完成定位，配合少量紧固件即可实现整体结构的刚性连接，大幅降低组装难度，普通用户参照装配示意即可在短时间内完成整机拼装。板材选用常用的冷轧钢板作为基础材质，切割后边缘做去毛刺处理，弯折位置预留了合理的折弯系数补偿，避免折弯后出现尺寸超差、板材开裂的问题；上下盖板采用抽拉式结构，日常维护时无需完全拆解机箱，即可快速检查内部接线、更换电源模块，大幅提升后期维护的便捷性。

　　从安装边界来看，机箱背部预留了电源安装位与接口开孔，可适配主流的模块化设备电源组件，开孔位置避开了内部的结构加强筋，不会出现电源安装干涉的问题；底部设计了可拆卸的防滑脚垫安装位，桌面放置时可保证整机稳定性，若需机架安装，可拆除脚垫后通过前部的安装耳固定在机架立柱上，两种安装方式无需额外改孔，适配不同的使用场景。结构上在机箱的弯折位置设计了局部加强压筋，在不增加板材厚度的前提下提升整体结构刚性，避免长期使用后出现侧板变形、模块安装位错位的问题；所有外露的边缘都设计了折边结构，既可以提升结构强度，也能避免锋利边缘划伤操作人员、损坏线缆外皮。

　　针对激光切割工艺的特性，设计时对所有锐角位置做了圆角过渡处理，避免切割过程中出现烧蚀尖角、应力集中的问题，所有孔位的尺寸都匹配激光切割的最小加工精度，无需后续二次钻孔加工，下料完成后仅需做折弯、攻丝处理即可进入装配环节，生产流程短，加工成本可控。内部的模块安装导轨采用一体化折弯成型，与侧板为同一板材下料，减少了额外的零件数量，降低装配时的零件管理难度，导轨的安装平面做了平面度校验，保证模块插入后处于水平状态，不会出现模块倾斜、接插件受力不均的情况。

　　在实际工作室使用场景中，这类机箱往往需要长时间连续运行，内部模块会产生一定热量，因此设计时在上下盖板对应位置预留了通风缝隙，无需额外加装风扇即可实现自然对流散热，避免内部积热导致的模块工作不稳定；缝隙的宽度控制在合理范围，既保证通风效率，也能防止异物掉入机箱内部造成电路短路。整体结构没有冗余的装饰性设计，全部结构特征都服务于安装、散热、组装、维护的实际功能需求，板材利用率经过优化排布，切割时的余料量控制在较低水平，进一步压缩生产环节的材料成本。
