工业轴流风机叶片结构三维设计

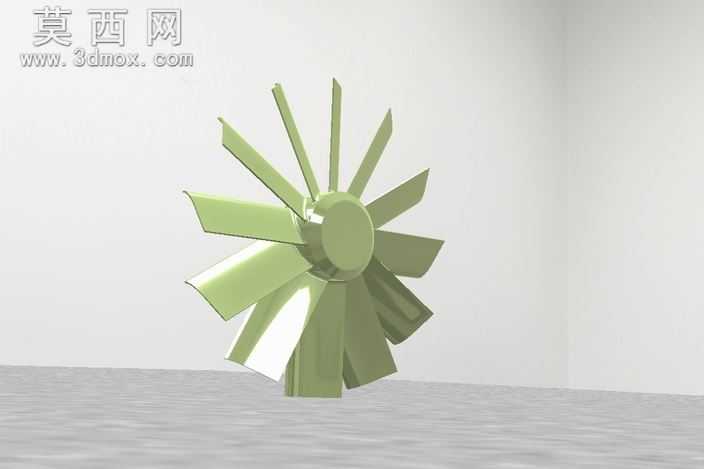

本作品为工业轴流风机的核心叶轮部件三维建模成果，建模过程围绕轴流风机的气动性能需求与结构可靠性展开设计。首先在三维建模环境中完成叶轮整体参数的基准搭建，依据轴流风机的风量、风压设计指标，确定轮毂的直径尺寸、叶片的安装角度以及叶片的数量配置，通过草绘工具绘制轮毂的回转截面轮廓，经回转特征生成一体化的轮毂基体，保证轮毂与后续叶片连接位置的结构强度，避免运行过程中出现应力集中问题。叶片部分的建模是整个设计的核心，先绘制叶片不同展向位置的翼型截面，参考工业轴流风机常用的高效翼型参数，对每个截面的弦长、扭角进行渐变调整，从靠近轮毂的叶根位置到叶尖位置，翼型扭角逐步减小，匹配气流沿径向的流动特性，减少气流分离带来的效率损失。完成各截面轮廓绘制后，通过放样特征生成连续顺滑的叶片曲面，对叶片与轮毂的连接位置做圆角过渡处理，优化局部应力分布，同时对叶片前缘、后缘做薄化处理，降低叶片运行时的空气阻力。建模完成后对整体叶轮进行材质赋予，选用工业风机常用的轻质高强度工程材质，模拟实际产品的哑光金属质感，调整材质的粗糙度、反光参数，让渲染效果贴近真实工业部件的视觉表现。随后搭建简易的展示场景，添加平面支撑与环境光源，通过多角度渲染呈现叶轮的整体形态与叶片的曲面细节，清晰展示叶片的扭转角度、排布方式以及轮毂的连接结构。整个建模过程严格遵循轴流风机的实际生产设计逻辑，所有结构尺寸匹配工业级轴流风机的通用规格，模型曲面连续无破面，各部件结构完整，可用于风机结构展示、气动性能仿真参考以及相关教学演示场景，能够直观呈现轴流风机叶轮的结构特点与设计思路，为同类通风设备的结构设计提供可视化的参考依据。
