倾斜式河道取水过滤净化装置结构设计

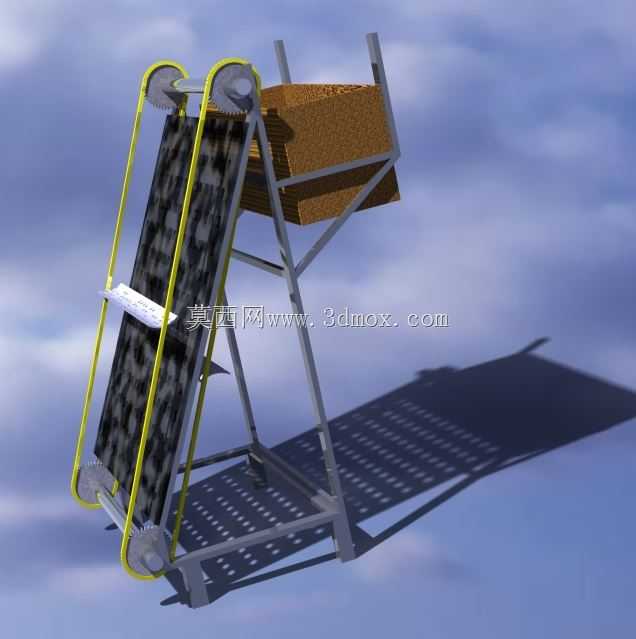

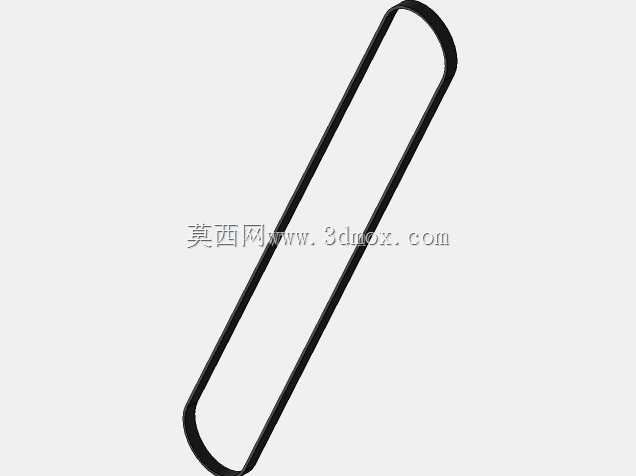

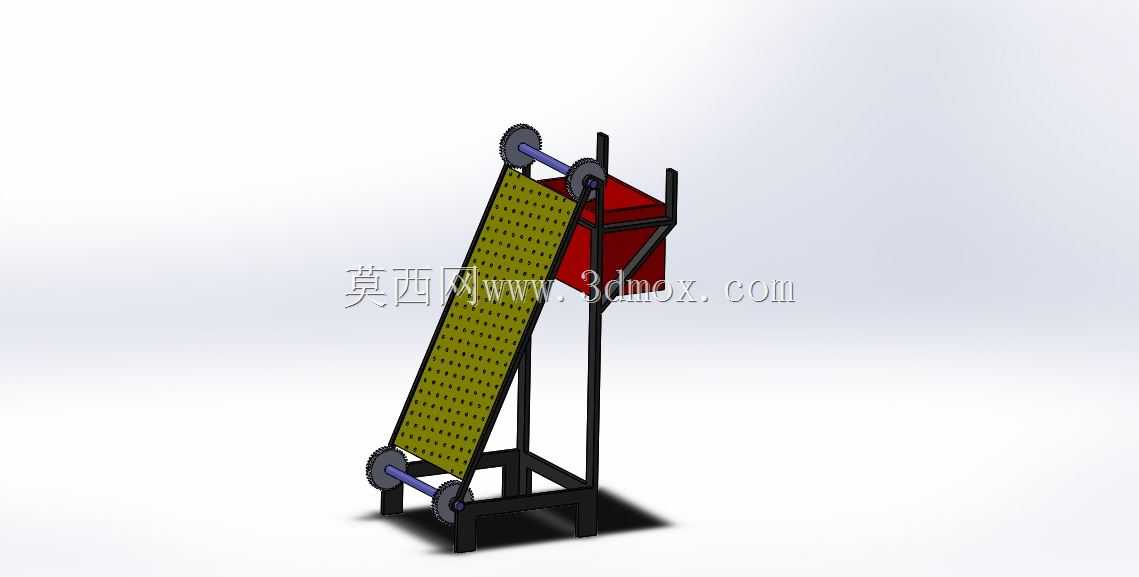

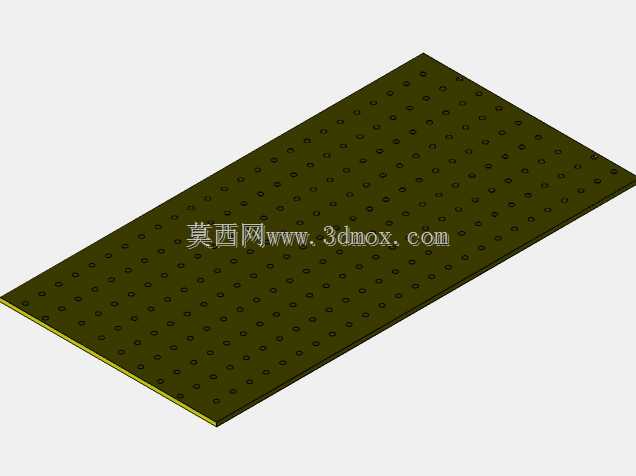

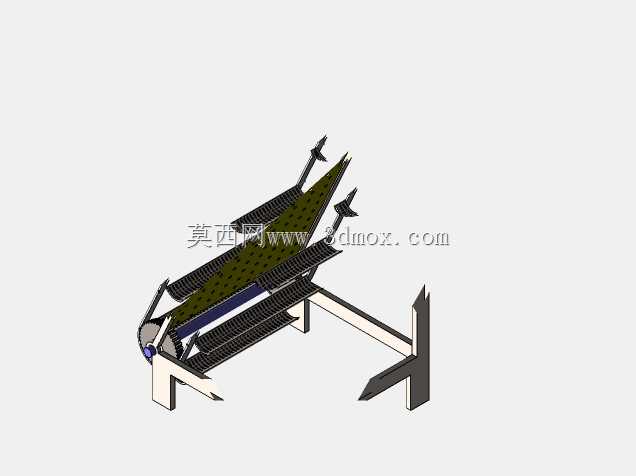

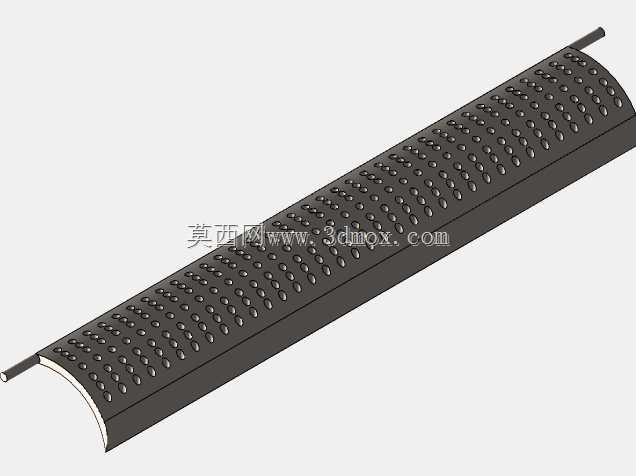

　　这套倾斜布置的河道取水过滤净化装置，主要面向野外应急供水、小型临水作业点的原水预处理场景，可直接架设在河道岸坡边缘，无需搭建额外的取水围堰，适配水深0.8米到2.5米的自然河道，岸坡坡度在15度到35度区间内都可通过机架底部的可调支脚完成调平固定，整套设备的安装占地宽度不超过1.2米，沿岸坡延伸长度约2.1米，顶部高出常水位的高度控制在0.7米，避免汛期水位上涨淹没设备上部的储料与传动部件。设备核心的过滤单元采用闭环式滤带结构，两侧搭配黄色的导向护边，防止滤带运行过程中出现跑偏、卡滞问题，滤带的网孔孔径根据常规河道原水的悬浮物粒径设置，可拦截水中的漂浮杂物、泥沙团块、水生植物残体等大颗粒杂质，滤带的运行线速度可根据原水的浑浊度调整，

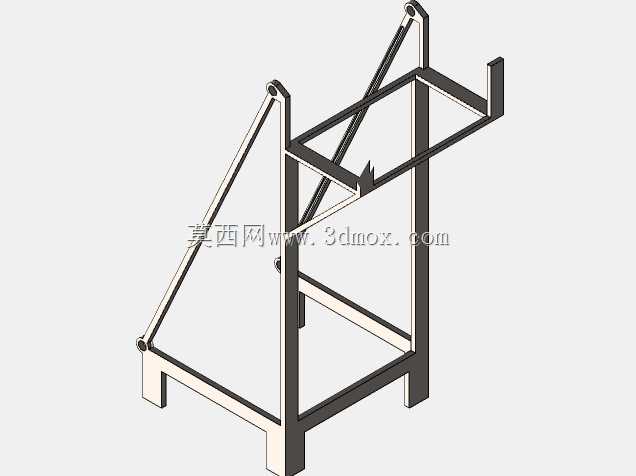

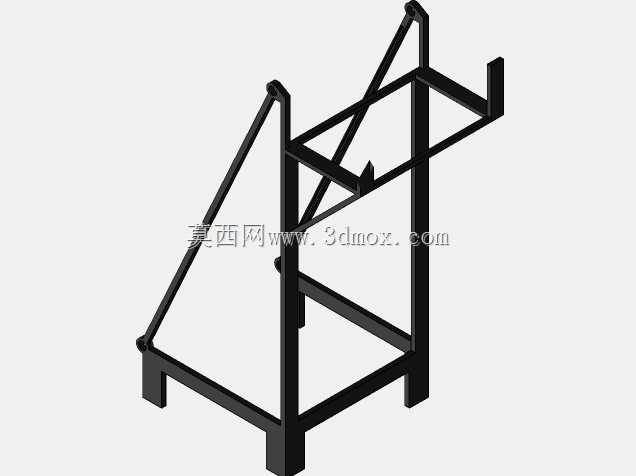

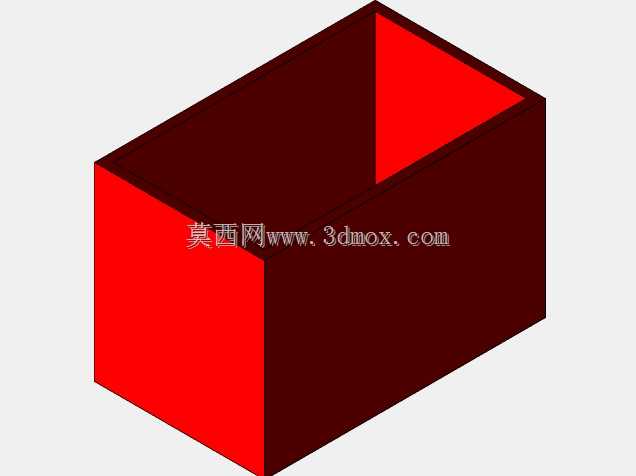

　　高浊度汛期可适当提高滤带转速，避免杂质在滤面堆积造成过水阻力过大，日常低浊度工况下降低转速可减少传动部件的磨损。滤带的倾斜角度设置为62度，这个角度是经过多轮工况验证的最优值：既可以让滤带拦截下来的杂质在重力作用下自然滑落至设备上部的集料箱内，无需额外设置刮渣刷结构，减少易损件数量，又能保证滤带与水面的接触长度足够，满足每小时3立方米的取水过滤通量。机架采用方管焊接结构，所有与水接触的金属部件都做了镀锌防腐处理，可适应河道边高湿度、长期溅水的使用环境，机架底部的支脚带有防滑垫板，直接放置在岸坡的硬质土层上即可，无需打膨胀螺栓固定，方便应急场景下的快速转移与布设。设备上部的棕色集料箱采用倾斜卸料设计，当箱内拦截的杂质积累到设定容量时，

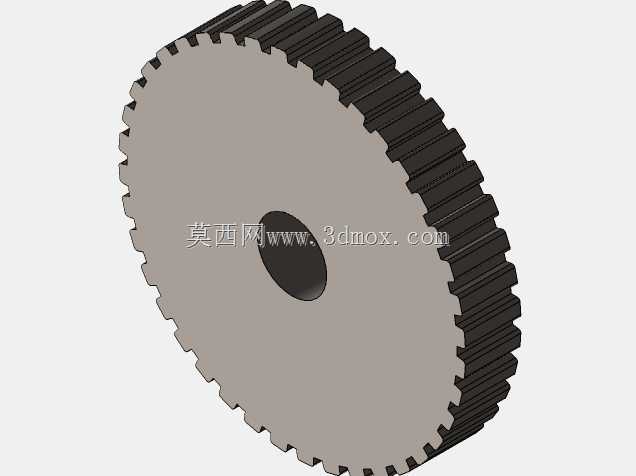

　　可直接从箱体侧部的开口清理，无需拆卸设备主体，集料箱的容积设置为0.12立方米，按照常规河道的杂质含量计算，可满足连续8小时运行无需人工清理。滤带的传动辊轮全部采用密封轴承结构，轴承端盖加装防水密封圈，防止河水携带的泥沙进入轴承内部造成磨损失效，上下辊轮的中心距为1.8米，滤带张紧度通过上部辊轮两端的调节螺栓调整，张紧力控制在滤带额定拉伸强度的15%，既避免滤带打滑，又防止张紧力过大造成滤带过早疲劳损坏。设备的过水侧没有设置额外的进水管道，依靠滤带持续转动将过滤后的水导入机架内侧的集水腔，集水腔底部带有出水接口，可直接连接后续的深度净化设备或者储水罐，整套装置不需要额外配置取水水泵，依靠重力与滤带的携水能力完成原水的提升过滤，

　　能耗仅为常规取水过滤设备的30%，非常适合无稳定供电的野外场景使用，搭配小型太阳能板即可驱动传动电机连续运行。在结构设计过程中，重点考虑了野外使用的维护便捷性，所有连接螺栓都采用标准件，易损的滤带可在10分钟内完成更换，不需要专用工具，机架的焊接位置都做了圆角处理，避免安装搬运过程中划伤操作人员，设备整体的重心落在机架底部支撑面的中心位置，即使在岸坡出现轻微沉降的情况下，也不会发生倾翻，抗风等级可达到6级，满足野外露天使用的稳定性要求。针对河道中常见的树枝、塑料漂浮物等易缠绕杂物，滤带的导向护边高出滤面5厘米，可将大尺寸的漂浮物挡在设备外侧，避免卷入辊轮间隙造成设备卡停，滤带表面的网丝采用耐磨尼龙材质，连续使用寿命不低于8000小时，可适应长期接触河水、摩擦杂质的恶劣工况。
