倾斜滚柱轴承式容积旋转泵结构设计

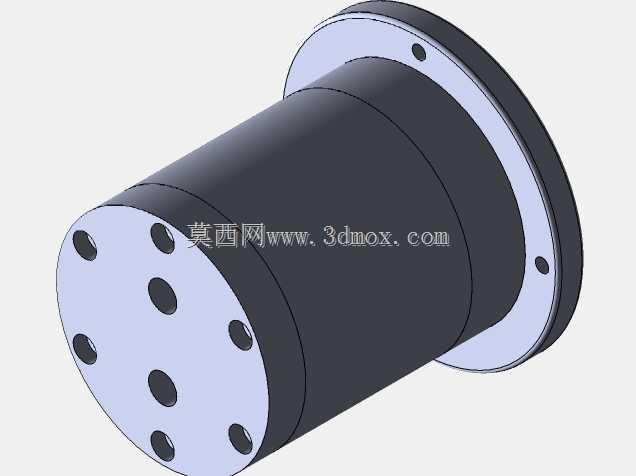

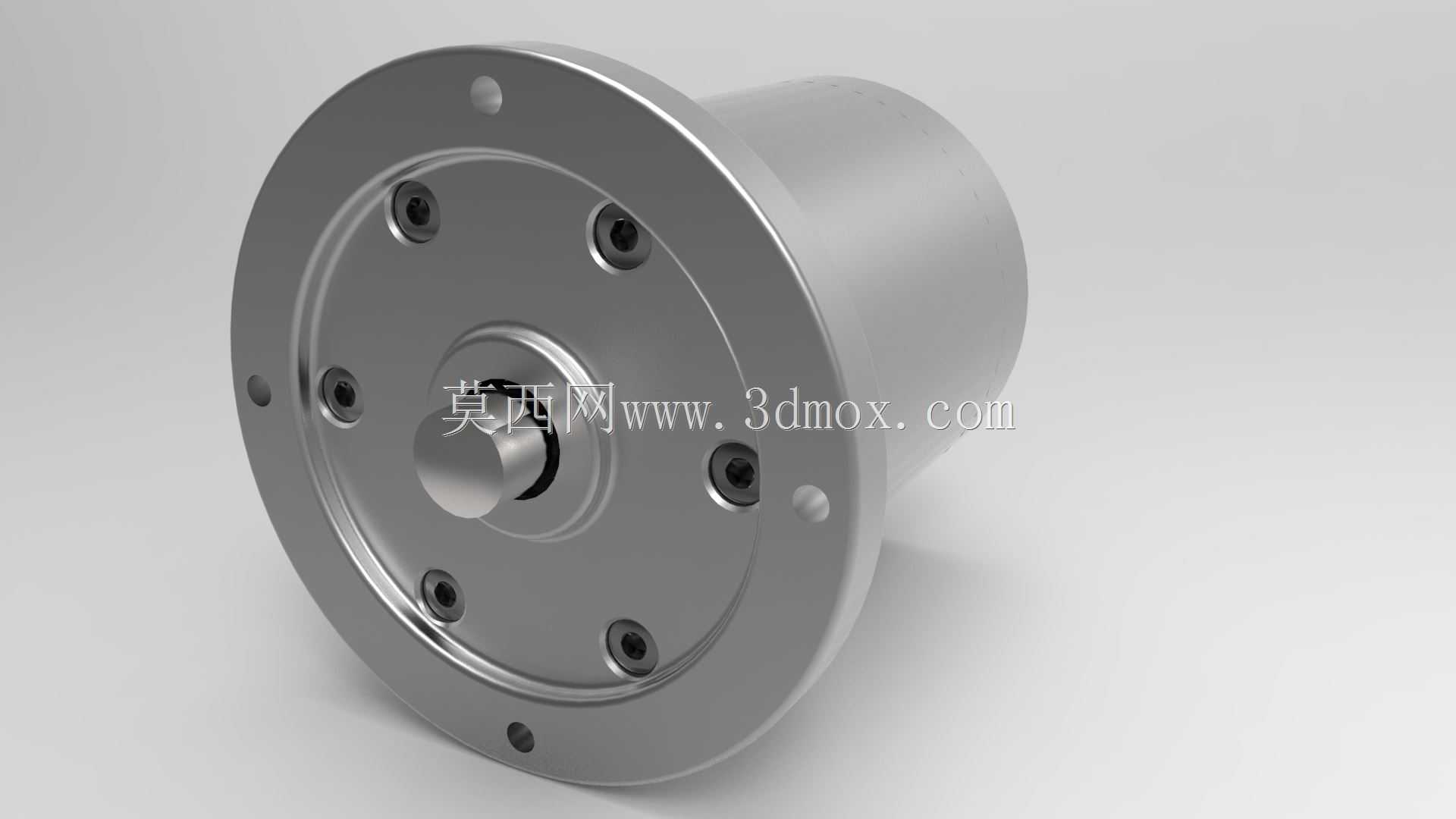

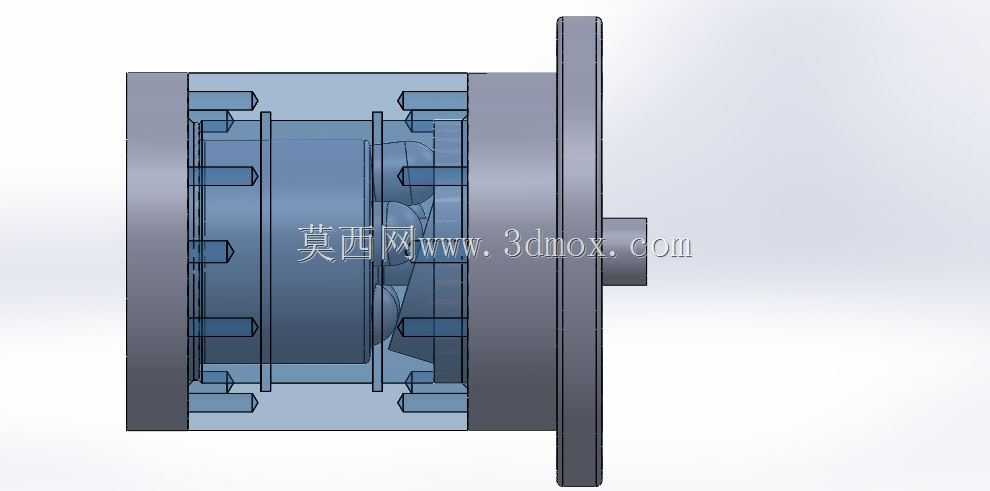

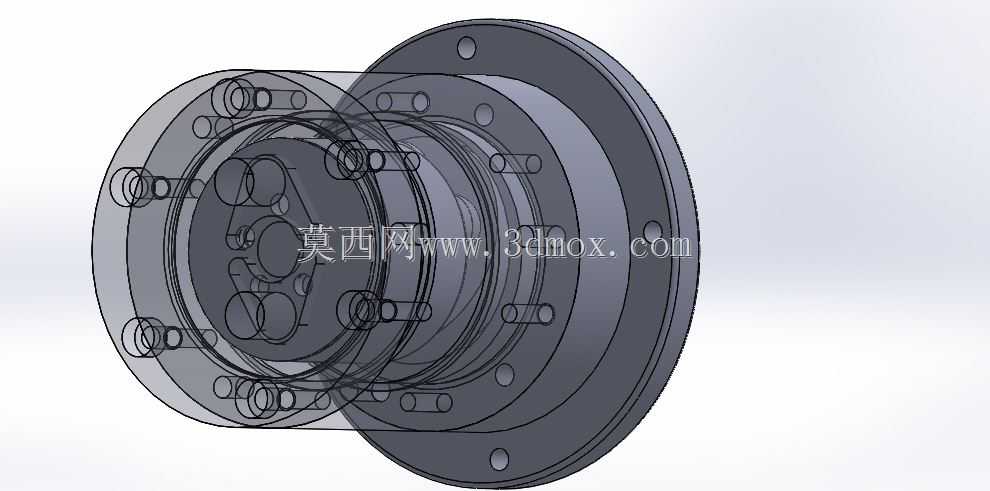

　　该容积旋转泵的核心传动依托倾斜布置的轴向滚柱轴承实现，五组活塞沿圆周方向均布在轴承端面，当输入轴带动轴承内圈转动时，倾斜的滚道会推动活塞沿轴向做规律往复振荡，配合端面配流结构完成流体的吸入与排出动作，整套运动副没有额外的曲柄连杆或者斜盘换向结构，传动链更短，运动过程中活塞的侧向力被滚柱轴承的滚动摩擦完全抵消，相比传统轴向柱塞泵，摩擦损耗更低，高速运转下的温升控制表现更优。从安装边界来看，该泵采用法兰式安装结构，法兰端面上均布多组安装螺孔与定位销孔，安装时可直接通过止口与配套设备的安装座定位，无需额外设计调整支架，输入轴从法兰中心伸出，轴端采用平键传动结构，可直接与驱动电机或者减速箱输出轴连接，整体轴向尺寸紧凑，

　　径向最大轮廓为法兰外圆，安装时仅需预留法兰外径的安装空间，以及轴向的泵体长度空间即可，适配安装空间受限的紧凑型流体输送工位。在实际工况应用中，这类容积旋转泵可用于小流量高压力的流体输送场景，比如小型液压系统的动力源、实验室精密流体计量输送、小型润滑系统的供油单元，由于其活塞运动的行程由轴承倾斜角度直接决定，每转的排量固定，在恒定转速下输出流量稳定性好，也可作为计量泵使用，搭配调速驱动单元即可实现精准的流量调节。设计过程中重点校核了活塞与缸体孔的配合间隙，由于活塞做高频轴向振荡，间隙过大会导致内泄漏增加，容积效率下降，间隙过小则会在热胀状态下出现卡滞，因此配合公差选用H7/g6的间隙配合，同时在活塞表面做硬化处理，

　　降低长期往复运动的磨损量；滚柱轴承的选型上，选用了接触角匹配倾斜角度的推力滚柱轴承，既可以承受活塞往复运动产生的轴向推力，又可以承受输入轴转动带来的径向载荷，轴承的额定动载荷按照额定工作压力下的最大轴向力的1.5倍选取，保证长期运转的寿命。端面配流盘的设计采用了浮动式结构，配流盘背面设置预紧弹簧，工作时配流盘在弹簧力和液压力的共同作用下紧贴缸体端面，自动补偿磨损带来的间隙，始终保持配流面的密封性能，配流盘上的吸排油窗口分别对应泵体上的吸入口和排出口，窗口的过流面积按照额定流量下的流速不超过3m/s设计，避免吸油过程中出现气蚀。泵体的外壳采用一体化圆柱形结构，外壳与法兰端为整体加工成型，没有额外的连接接缝，减少了泄漏点，

　　外壳内部加工有缸体孔的安装定位面，保证缸体与输入轴的同轴度，同轴度公差控制在0.02mm以内，避免活塞运动过程中出现偏磨。在流体通道的设计上，吸入口和排出口均设置在泵体的圆柱侧壁，接口采用标准管螺纹，可直接与常规流体管路连接，通道内部做光滑过渡处理，减少流体流动的沿程阻力，降低压力损失。这套结构的核心优势在于运动部件少，除了轴承、活塞、配流盘之外没有其他复杂的传动零件，加工和装配难度低，日常维护仅需定期更换轴承和密封件即可，不需要复杂的调试工序；同时由于没有偏心结构，运转过程中的振动和噪声远低于同参数的曲柄柱塞泵，适合对噪声控制有要求的室内工作场景。在干涉校核层面，由于活塞的运动轨迹是沿轴向的直线往复，配合倾斜轴承的转动，需要重点校核活塞运动到上止点和下止点时，活塞端部与轴承滚道、活塞侧面与缸体孔、相邻活塞之间的间隙，确保全行程范围内没有运动干涉，尤其是在轴承倾斜角度确定后，活塞的最大行程是固定值，缸体孔的深度需要大于活塞最大行程加上预留的安全间隙，避免活塞运动到极限位置时撞击缸体底部。密封结构上，输入轴与法兰端盖之间采用旋转轴唇形密封圈，可承受一定的工作压力，防止泵内流体从轴端泄漏，同时在法兰端盖与泵体的结合面采用O型圈静密封，保证结合面的密封性能，所有密封件的材质可根据输送流体的特性更换，比如输送矿物油时选用丁腈橡胶密封件，输送腐蚀性流体时更换为氟橡胶密封件，拓展了泵的适用流体范围。
