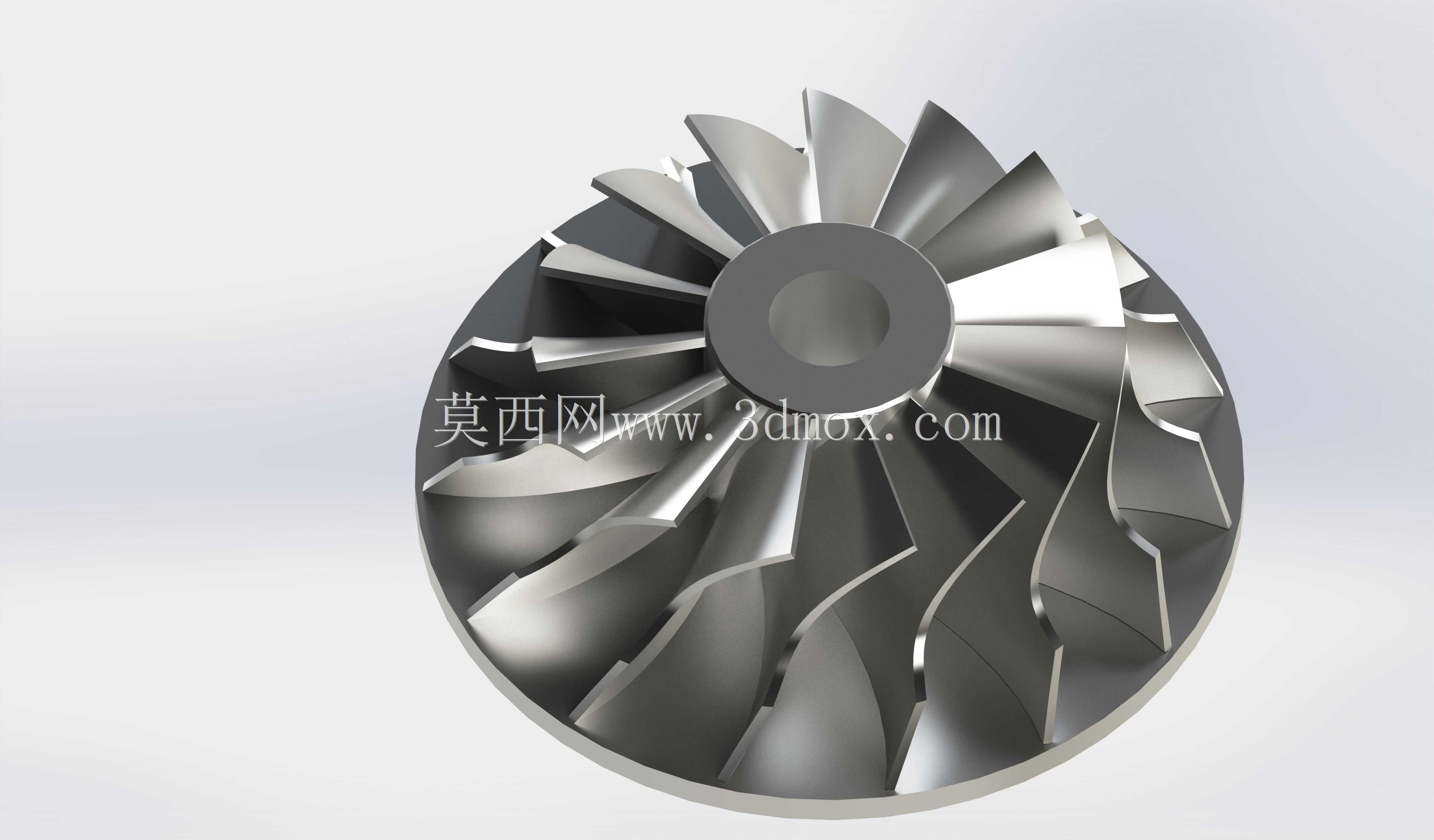

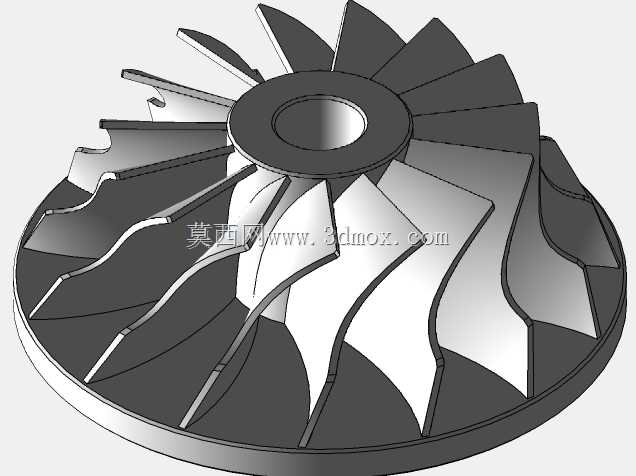

高精度离心式泵用叶轮三维结构设计

　　这款叶轮作为离心式流体输送设备的核心做功部件，其结构设计直接决定了泵组的运行效率、汽蚀余量与运行稳定性，在市政供水、工业循环水系统、化工介质输送、暖通空调水循环、小型涡轮增压装置等场景中承担着将原动机机械能转化为流体压力能与动能的核心作用。从实际工程应用来看，这类径向式半开/闭式结构的叶轮，适配的介质涵盖常温清水、低粘度工业流体、无大颗粒杂质的化工溶液，在小流量高扬程的泵型配置中应用尤为广泛。

　　设计阶段首先要匹配泵组的额定工况参数，确定叶轮的进出口直径、叶片出口安放角、叶片包角这些核心水力参数，本次设计的叶轮采用后弯式三元扭曲叶片构型，相比传统圆柱形叶片，能更好地适配流体在流道内的流动轨迹，减少流道内的涡流与流动损失，在额定工况点的水力效率可提升4到6个百分点。叶片数量经过流场仿真迭代确定，过多的叶片会增加流道摩擦损失，过少则会导致流道内流体脱流严重，最终选定的叶片数在兼顾效率与结构强度的前提下，能保证流体在流道内获得稳定的能量传递，避免运行中出现压力脉动过大导致的泵组振动问题。

　　从安装边界来看，叶轮中心的轴孔采用标准的平键连接结构，轴孔的公差带选用H7/k6的过渡配合，保证与泵轴的同轴度要求，轴孔端面设计有定位台阶，安装时可与轴肩贴合实现轴向定位，配套的锁紧螺母压紧位置预留了足够的压紧面，避免运行中叶轮出现轴向窜动。叶轮的前盖板与后盖板采用等强度变厚度设计，靠近轮毂位置的盖板厚度更大，向轮缘方向逐渐减薄，既保证了高速旋转下的结构强度，又尽可能控制了叶轮自身的转动惯量，降低原动机的启动负载。叶轮的进口端做了圆滑的圆角修型，能有效降低流体进入流道时的局部阻力，改善泵的进口吸入性能，降低必需汽蚀余量，避免泵在大流量工况下运行时过早出现汽蚀损伤。

　　实际生产中这类叶轮多采用精密铸造工艺加工，流道表面的粗糙度要求控制在Ra6.3以下，建模过程中对叶片与盖板的交接位置做了光滑的圆角过渡，既避免铸造过程中出现应力集中导致的铸件缺陷，也能减少流体在交接位置的流动分离。做动平衡校验时，叶轮的后盖板外缘预留了去重位置，可根据动平衡测试结果去除多余材料，保证叶轮在最高工作转速下的不平衡量符合G6.3级的精度要求，避免高速运行时因不平衡量过大导致轴承发热、机械密封泄漏等故障。

　　在结构可靠性设计上，叶片的厚度从进口到出口采用渐变设计，进口边厚度较薄以减少液流冲击，出口边厚度适当增加以提升结构刚性，避免长期运行中受流体冲刷出现叶片变形。轮毂位置的厚度经过强度校核，能承受额定扭矩下的剪切应力，同时在轮毂与后盖板的交接位置设计了加强圆角，抵消高速旋转产生的离心应力集中。对于输送有轻微腐蚀性介质的应用场景，该结构的叶轮可适配不锈钢、双相钢等不同材质的铸造要求，建模时未出现尖锐的内角结构，能有效避免铸造过程中的缩松、气孔等缺陷，提升铸件的成品率。

　　从装配适配性来看，叶轮的出口宽度、外径尺寸严格匹配对应泵型的蜗壳流道参数，安装后叶轮出口与蜗壳隔舌的间隙控制在合理范围内，间隙过大会导致容积损失增加，间隙过小则容易出现叶轮与蜗壳的刮擦故障。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，同轴度、端面圆跳动的精度要求都符合离心泵转子部件的相关行业标准，可直接用于后续的工程出图、数控加工或者铸造模具的制作。
