小型手动管材折弯作业工装结构设计

　　在现场维修、小批量五金加工、管线布设这类场景里，经常会遇到小直径金属管材需要小角度弯折的需求，这类作业如果上大型数控弯管设备，不仅调机耗时占比高，设备占用成本也不划算，很多一线加工班组都会备一台小型手动折弯工装来处理这类零散加工需求，这次拆解的这款手动折弯结构，就是针对6s级别小直径管材弯折场景设计的便携作业工具。

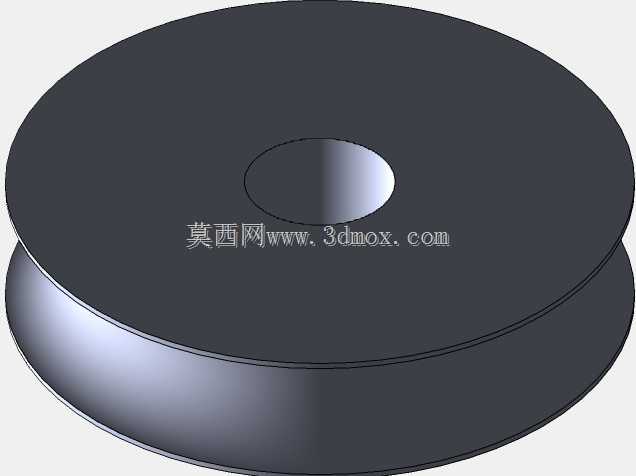

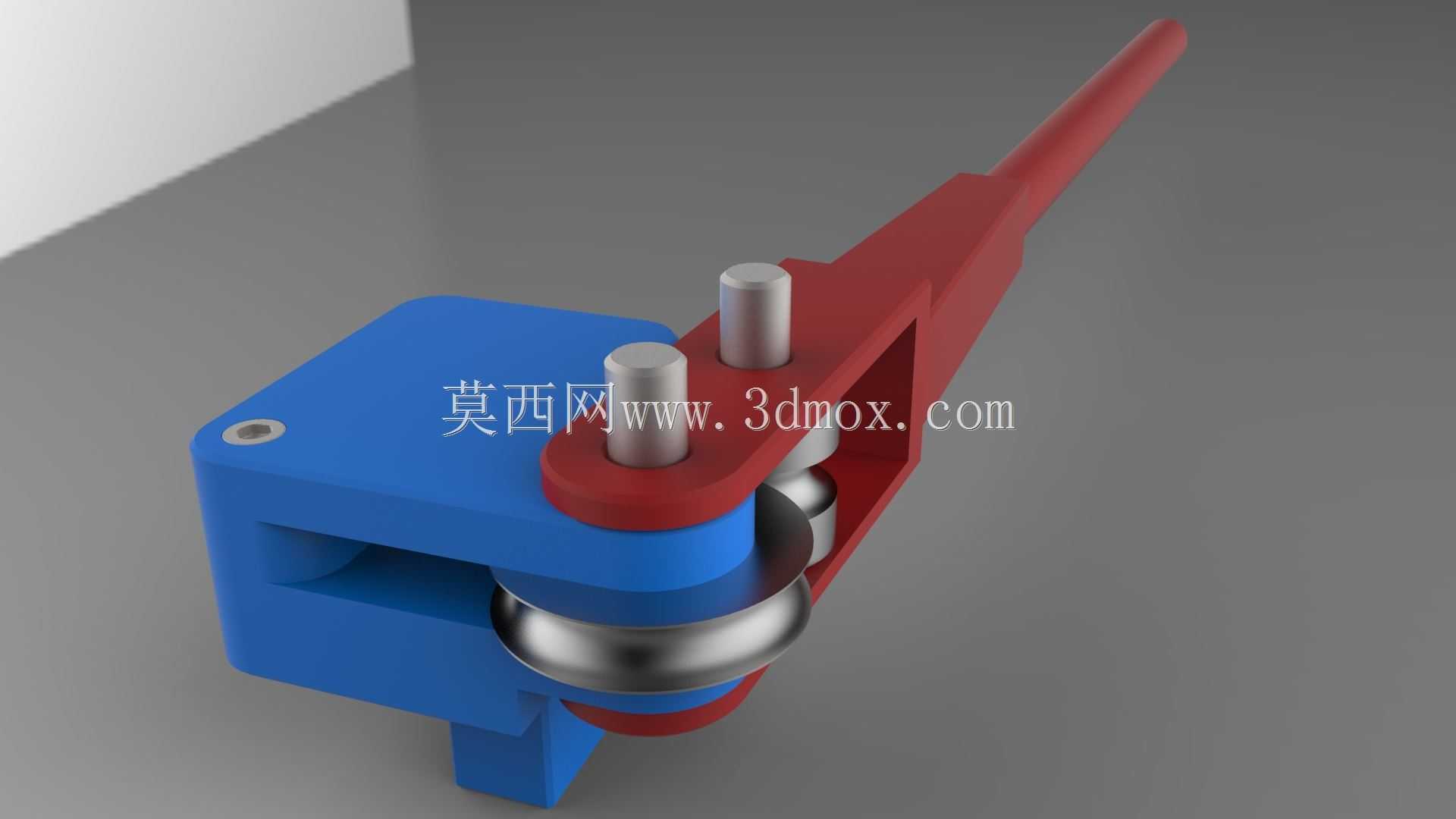

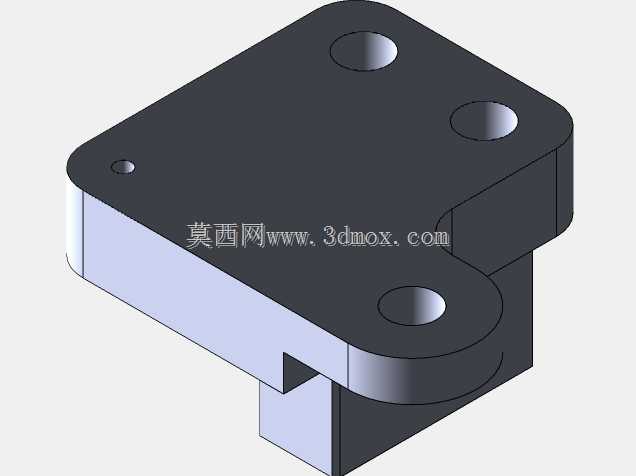

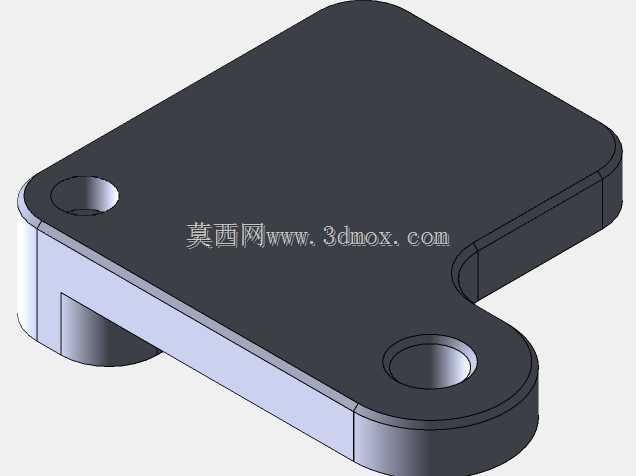

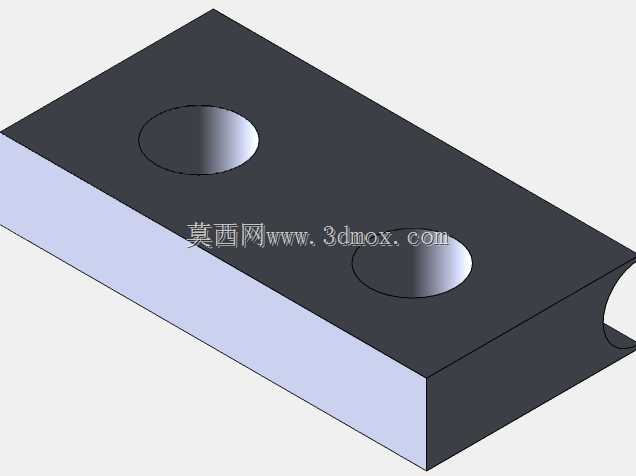

　　从实际作业逻辑来看，这类手动折弯工具核心要解决的是小直径管材弯折时的瘪管、弯折半径不一致、操作发力不顺这几个常见痛点。整个结构采用分体式夹装设计，蓝色的基座部分承担定位与支撑功能，基座上预留的安装孔可以直接通过螺栓固定在工作台面，也可以搭配快速夹钳实现临时装夹，不需要复杂的地基固定，适配流动作业、临时工位的使用需求。基座上集成的定模轮采用圆弧槽设计，槽型弧度和目标管材的外径完全匹配，弯折过程中管材外壁完全贴合槽面，受力均匀分散，避免局部应力集中导致的管材凹陷、壁厚减薄超差问题，定模轮的半径直接决定了管材的最小弯折半径，这款结构的定模轮尺寸适配常规小规格管线的弯折曲率要求，能满足气动管路、小型液压油管、电器穿线管护套这类常见管材的弯折需求。

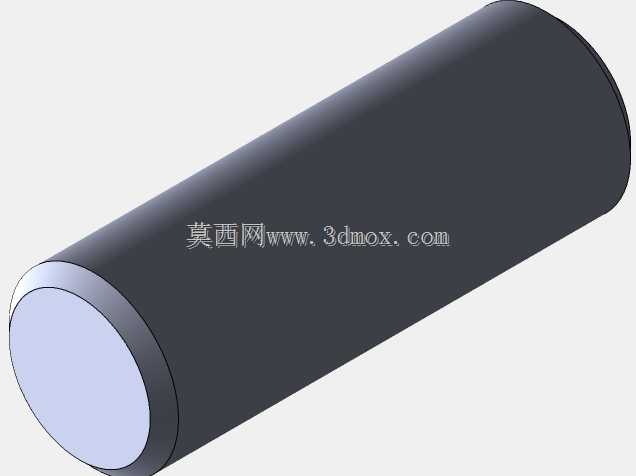

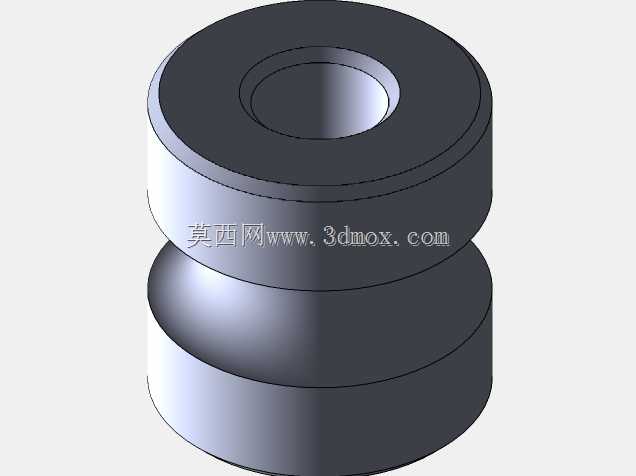

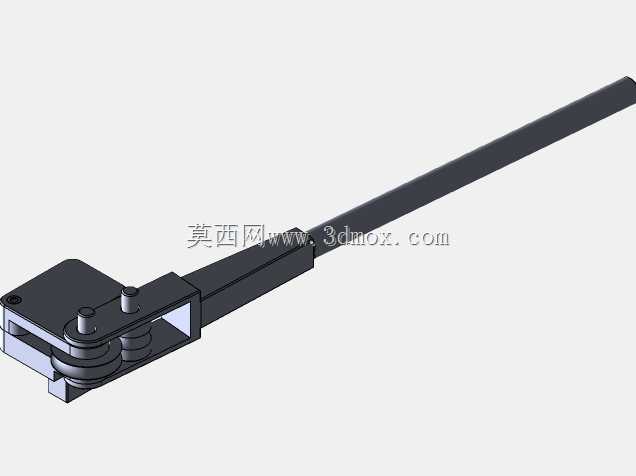

　　红色的操作臂部分是整个工具的施力与动模承载结构，长柄设计充分利用杠杆原理，操作人员不需要额外加力杆，单手握持即可完成弯折作业，操作臂上的动模压轮和定模轮形成对管材的包覆夹持，弯折过程中动模压轮随操作臂转动沿管材外壁滚动，不会出现滑动摩擦划伤管材表面的问题，操作臂上的两个定位销柱分别承担限位和压料功能，其中靠近铰接点的销柱在弯折时顶住管材的自由端，避免管材在受力时向后窜动，保证弯折角度的精准度，另一个销柱则作为动模压轮的安装轴，压轮内部预留了轴承安装位，长期使用也不会出现卡滞、转动不畅的问题。

　　从安装边界来看，整个工装的基座尺寸紧凑，横向占用空间不到两百毫米，纵向安装深度也控制在一百五十毫米以内，就算是狭小的维修工作台、现场施工的临时操作台都能轻松安置，操作臂的长度在满足杠杆省力比的前提下做了优化，完全展开时不会和周边的工具架、其他作业设备产生干涉，单人操作时的活动半径控制在合理范围内，不需要额外的操作空间预留。

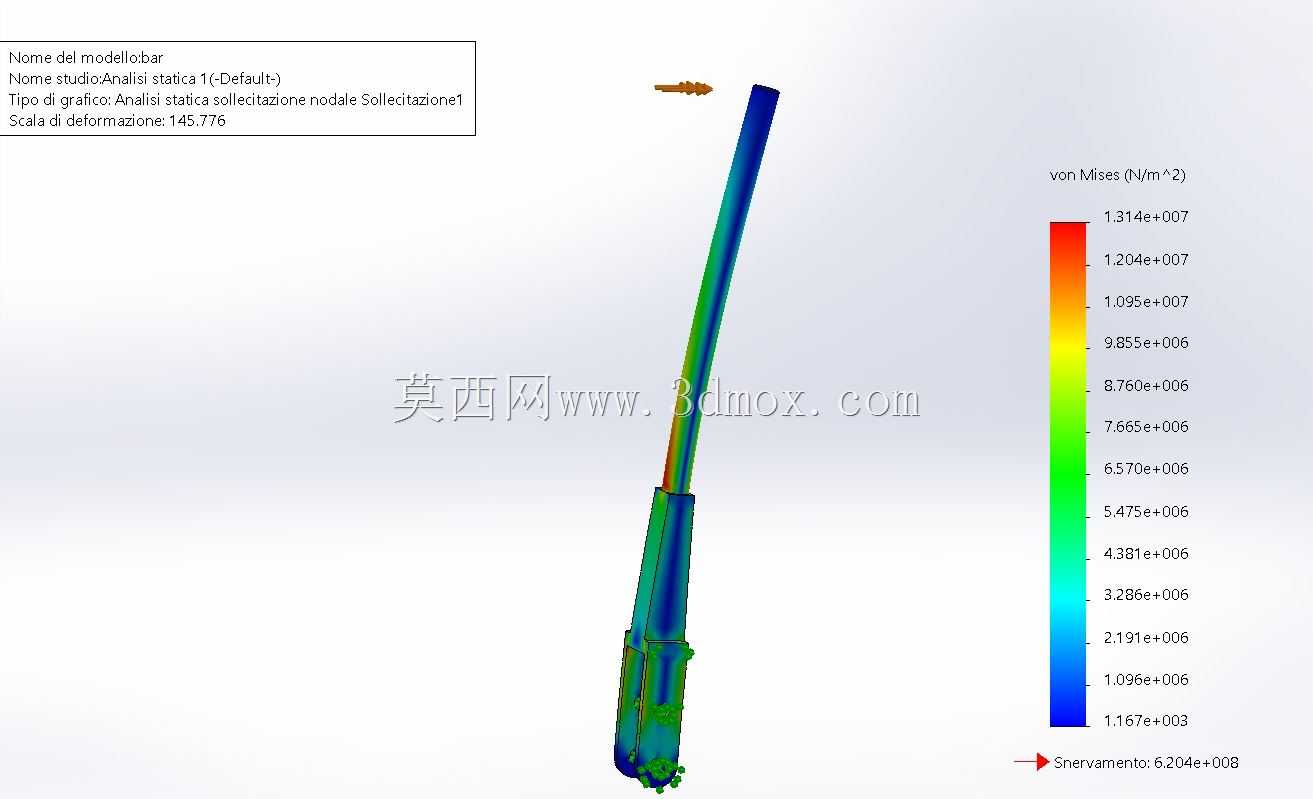

　　设计过程中特意做了受力路径的优化，整个弯折过程的受力全部通过铰接点传递到基座，再由基座分散到安装工作台面，操作臂本身采用等强度结构设计，握持端做了收窄处理，靠近铰接点的受力段做了局部加厚，既保证了结构强度，又尽可能控制了整体重量，整个工装总重控制在五公斤以内，单人可以轻松搬运转移，适合多工位流转使用。铰接部位采用销轴加耐磨衬套的结构，长期反复使用也不会出现铰接间隙过大导致的弯折精度下降问题，衬套磨损后可以单独更换，不需要整体更换结构件，后期维护成本极低。

　　实际使用时，只需要将待弯折的管材穿入定模轮和动模压轮之间的槽位，调整好需要弯折的长度位置，扳动红色操作臂沿铰接点转动，动模压轮就会带动管材沿定模轮的圆弧面逐步弯折，操作臂上可以额外加装角度标尺，操作人员可以直观看到弯折角度，不需要额外的角度测量工具就能完成指定角度的弯折作业，弯折到位后只需要将操作臂复位，就能取出成型的弯管，整个作业过程不超过十秒，加工效率远高于手工敲击弯折的方式，而且成型质量稳定，弯折处的圆度保持率能达到90%以上，完全满足常规低压管线、五金构件的加工精度要求。

　　这类小型手动折弯工装没有复杂的传动结构，不需要电源、气源等动力接入，不管是车间固定工位、户外维修现场、装修施工场地都能直接使用，对于加工批量小、弯折规格统一的管材加工场景，实用性远高于大型自动化弯管设备，结构上的模块化设计也可以通过更换不同槽径的定模轮、动模压轮，适配不同外径的管材加工需求，不需要更换整个工装主体，拓展性也能满足多数小型加工场景的使用需求。
