乘用车麦弗逊式前悬总成结构设计

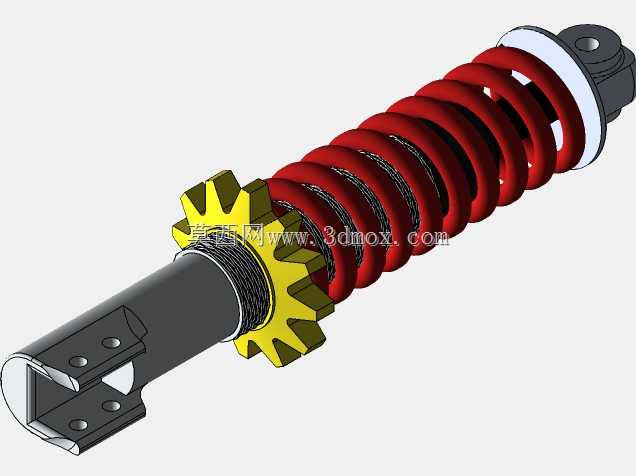

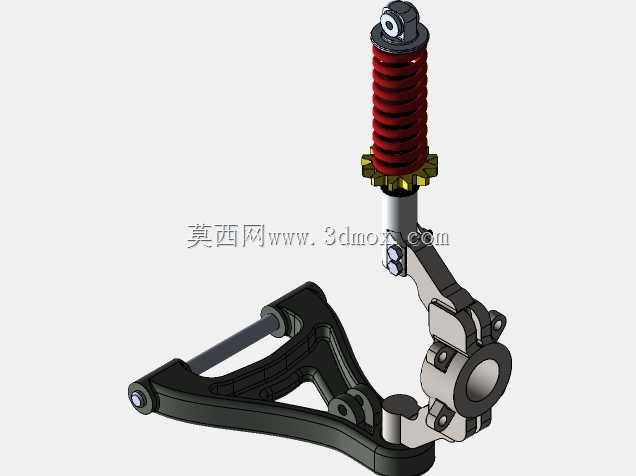

　　这套麦弗逊悬架结构是当前前置前驱乘用车前桥应用最广泛的悬挂构型，日常家用紧凑级轿车、小型SUV的前轮承载与导向功能基本都靠这类结构实现，相比双叉臂、多连杆构型，它的横向占用空间更小，能给发动机舱留出更多布置动力总成、电气线束、散热系统的余量，同时零件数量更少，装配工序更短，量产成本控制优势明显，也能兼顾日常通勤的滤震舒适性与转向响应速度。从结构组成来看，整套总成包含了螺旋弹簧与阻尼减振器集成的支柱总成、L型冲压焊接下摆臂、球墨铸铁转向节、减振器塔顶安装座、横向稳定杆连接吊耳几个核心部分，其中减振器支柱除了承担垂直方向的阻尼缓冲作用，还兼任转向主销的功能，车轮转向时整个支柱会随转向节绕塔顶轴承与下摆臂球头的连线转动，这也是麦弗逊结构最核心的设计特征，主销轴线的倾角、后倾角参数直接决定了车辆的回正性能与直线行驶稳定性，建模时需要严格按照整车总布置给定的硬点坐标定位各铰接点位置，偏差超过1度就会导致轮胎偏磨、转向沉重等量产故障。设计过程中首先要明确安装边界：减振器塔顶的三个安装孔位需要和车身前围塔台的焊接螺母位置完全匹配，安装面的平面度公差要控制在0.2mm以内，避免装配后支柱受附加弯矩导致油封过早漏油；下摆臂的前后两个衬套安装点分别对接副车架的对应安装座，衬套的径向刚度与轴向刚度需要做差异化设计，前衬套偏软用来过滤路面细碎颠簸，后衬套偏硬用来承受起步、制动时的纵向冲击力，避免急加速时前轮出现明显的纵向窜动；

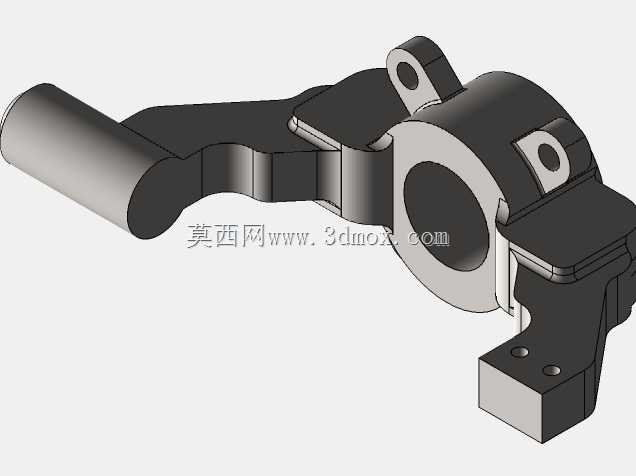

　　转向节上的轮毂轴承安装孔需要匹配对应车型的轮毂单元规格，中心孔的同轴度、端面跳动公差要满足轴承压装要求，同时转向拉杆的安装球销位置要和转向器的输出行程匹配，保证左右转向角度达到设计值，不出现转向干涉。螺旋弹簧的设计需要匹配整车整备质量与轴荷分配，弹簧刚度的选择要兼顾空载与满载状态下的静挠度，避免空载时悬架过硬颠簸明显，满载时弹簧压并余量不足导致冲击限位块；弹簧与减振器的装配采用偏心设计，安装时弹簧的中心线相对减振器活塞杆有固定偏移角度，用来抵消减振器活塞杆受到的侧向力，降低活塞杆与导向套之间的摩擦阻力，提升减振器的使用寿命，这部分的偏心距参数需要结合侧向力受力仿真结果反复调整，不能直接同轴装配。下摆臂采用双层钢板冲压焊接结构，

　　相比铸造摆臂重量更轻，同时在摆臂的受力弯折处设计了加强筋结构，保证过减速带、单侧车轮过坑时的冲击强度，摆臂与球头的连接采用铆接结构，避免螺栓连接在长期交变载荷下出现松动，球头的摆角范围需要满足车轮上下跳动、转向到极限位置时的运动空间，不能出现球头拉脱或者卡滞的问题。在实际装车场景中，这套悬架的工作行程覆盖了从满载极限压缩到极限拉伸的全范围，车轮上跳时弹簧被压缩，减振器阻尼阀产生阻尼力消耗振动能量，同时下摆臂绕副车架衬套上下摆动，转向节随支柱摆动时主销后倾角、车轮外倾角会按照设计的变化特性小幅变动，保证轮胎接地面始终与路面尽可能贴合，提升制动与转向时的抓地力；当车辆过弯产生侧倾时，横向稳定杆会通过连接吊耳传递抗侧倾力矩，

　　降低车身侧倾角度，提升过弯时的车身稳定性。建模过程中需要重点核查各零件的运动间隙：车轮上跳至极限位置时，轮胎与轮罩内衬、减振器与制动卡钳、半轴与下摆臂之间都要预留至少10mm的安全间隙，避免极限工况下出现运动干涉；同时所有铰接点的转动自由度都要按照实际连接关系定义，衬套部分保留合理的弹性变形余量，不能直接做成刚性连接，否则仿真出来的悬架运动特性会和实际装车状态出现明显偏差。另外，减振器的防尘罩、缓冲块、顶部止推轴承这些细节结构也不能省略，缓冲块的作用是在悬架极限压缩时承接冲击，避免金属部件直接硬碰撞，止推轴承则要保证转向时支柱能顺畅转动，降低转向摩擦力矩，这些小零件的选型与位置设计直接影响整车的底盘质感与零部件使用寿命。
