汽车双叉杆带弹簧悬架总成结构设计

　　这套双叉杆悬架结构，主要应用在乘用车辆的前轮悬挂系统中，部分追求操控性能的后驱车型后轮也会采用同类结构，相比传统麦弗逊悬架，它在车轮跳动时的外倾角变化控制、侧向力承载能力上有明显优势，能在激烈驾驶、弯道行驶时让轮胎保持更大的接地面积，提升抓地表现。从实际装车场景来看，这类悬架多用于运动型轿车、硬派越野车型的前桥，在承受路面冲击、传递纵向驱动力与制动力的同时，还需要精准约束车轮的运动轨迹，避免转向过程中出现不必要的前束变化，影响行驶稳定性。

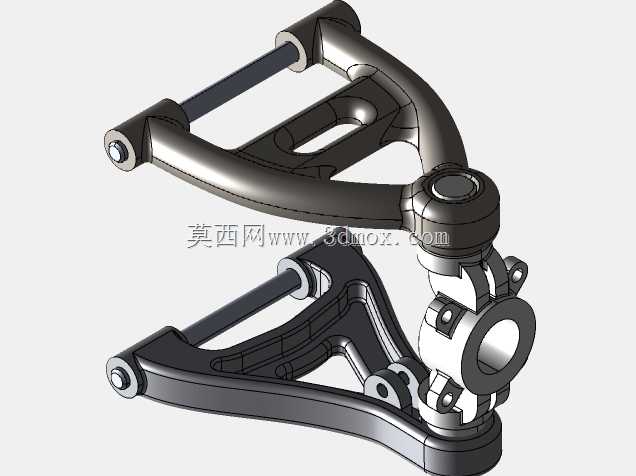

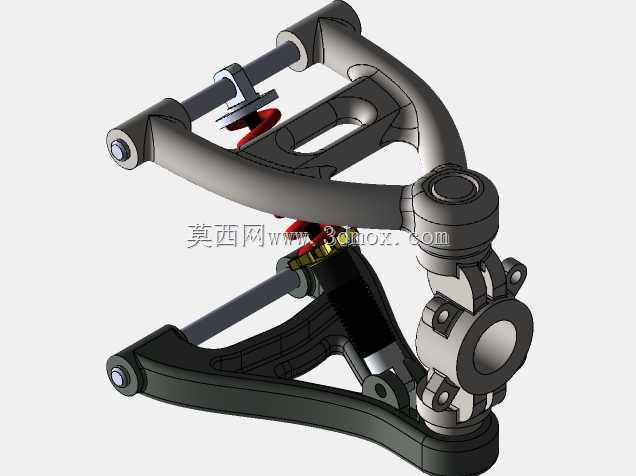

　　结构上这套总成包含上下两组叉形控制臂，上下臂的铰接点分别连接转向节与车架副车架，中间集成了螺旋弹簧与阻尼减震器单元，减震器下端固定在下控制臂的安装座上，上端通过减震顶胶连接车身轮拱位置的安装塔座。上下控制臂都采用了镂空的轻量化结构设计，在保证结构强度的前提下削减了非簧载质量，这对提升悬架响应速度、降低车轮跳动惯性有直接帮助，毕竟非簧载质量每减少一公斤，对行驶质感的提升效果远大于簧载质量减重数倍。转向节部分集成了轮毂轴承安装位、刹车卡钳固定支架、转向拉杆连接球头座，所有铰接位置都设计了衬套或者球铰的安装空间，实际生产中这些位置会压装橡胶衬套或者滚针球头，用来过滤路面传递的细碎振动，同时允许控制臂在设计行程内自由摆动。

　　设计这套结构的时候，首先要确定的是上下控制臂的硬点坐标，这直接决定了悬架的K&C特性，也就是车轮运动学与弹性运动学表现，需要反复调整硬点位置，让车轮在上下跳动全行程内的外倾角变化、前束变化、轮距变化都控制在合理区间，避免轮胎出现异常偏磨，同时保证转向时的侧倾中心高度符合整车操控设定。上下叉臂的截面形状经过了受力优化，在承受侧向力的时候，上下臂会分别承受拉压载荷，相比单臂结构受力更均匀，不会出现麦弗逊悬架那样减震器滑柱需要承受额外侧向弯矩的情况，因此减震器的工作寿命也会更长，阻尼表现更稳定。

　　安装边界方面，这套悬架总成的上控制臂两个铰接点间距、下控制臂两个铰接点间距都符合常规紧凑型乘用车型的副车架安装孔位标准，转向节中心到上控制臂安装面的距离、减震器上安装座的行程余量，都预留了足够的缓冲空间，在悬架压缩到极限行程时，弹簧不会并圈，减震器不会触底，拉伸到极限时控制臂的球头也不会脱出。弹簧的刚度匹配是和减震器阻尼协同调校的，这套结构里弹簧的线刚度设定兼顾了日常行驶的舒适性和过弯时的侧倾抑制，不会出现过硬导致颠簸路段弹跳明显，也不会过软导致高速过弯侧倾过大。另外上下控制臂的铰接衬套刚度也做了差异化设计，纵向刚度偏低用来过滤路面冲击，侧向刚度偏高来保证转向响应的精准度，避免转向时出现虚位。

　　在实际建模过程中，所有零件的配合公差都按照汽车行业的通用标准设定，球头的摆动角度范围覆盖了车轮最大转向角与最大跳动行程的叠加工况，不会出现运动干涉。刹车卡钳的安装位避开了轮毂条幅的运动轨迹，转向拉杆的长度和安装点位置匹配了转向机的齿条行程，打满方向时不会和控制臂、减震器发生碰撞。整个总成的装配逻辑完全按照实际装车顺序设计，先将上下控制臂固定在副车架上，再安装转向节与球头连接，随后装入减震器与弹簧总成，最后连接转向拉杆与刹车组件，所有紧固件的安装空间都预留了足够的工具操作位置，方便后期维保拆装。
