轮式行走机构曲柄连杆传动组件

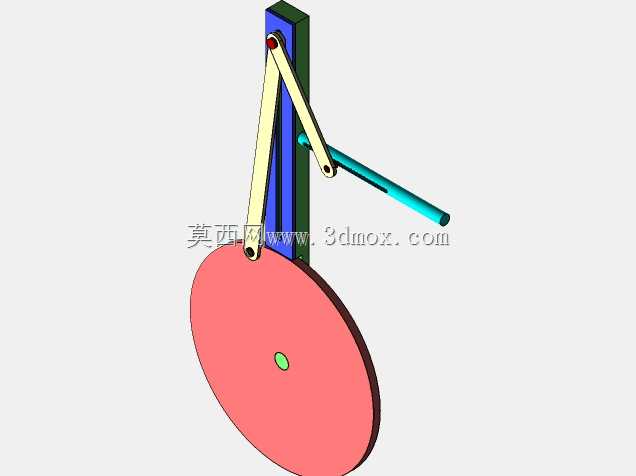

　　这套轮式传动连杆组件，常见于小型代步载具、低速行走作业设备的轮边动力传递环节，核心作用是把回转动力或者往复驱动力转化为车轮的定向转动，同时兼顾行走过程中轮组的小幅位移缓冲，适配非铺装路面的小幅颠簸工况。从结构布局来看，组件以圆形轮盘作为行走承载主体，轮盘中心设置铰接安装位，作为整个轮组的旋转基准轴点，安装时需要匹配对应规格的轮轴与轴承座，保证轮盘转动时的径向跳动量控制在合理区间，避免行走过程中出现卡滞或偏磨。连杆部分采用双杆并行铰接布局，靠近固定支架侧的铰接点作为动力输入支点，其中长连杆直接连接轮盘偏心位置，短连杆作为辅助支撑铰接在固定支架与长连杆中段，形成稳定的曲柄摇杆传动结构，这种布局相比单连杆传动，

　　能大幅降低传动过程中的侧向力矩，减少铰接销轴的单侧磨损，延长组件的维护周期。固定支架采用立式板状结构，背部预留安装平面，可直接通过螺栓锁紧在设备的底盘架上，安装时需要保证支架平面与轮盘平面的平行度误差不超过0.2mm，否则会导致连杆运动过程中出现别劲，增大传动阻力甚至出现结构卡死的问题。侧置的推杆构件铰接在长连杆的中段位置，可外接驱动构件，不管是手动驱动还是小型动力单元驱动，都能通过推杆的往复摆动带动长连杆绕偏心点运动，进而驱动轮盘实现连续转动，这种传动结构的传动比稳定，在低速行走场景下动力传递损耗小，不需要复杂的齿轮组配合就能实现动力输出，非常适合结构紧凑、安装空间有限的小型行走设备。设计过程中，所有铰接位置都预留了销轴安装孔位，

　　可配套铜套或者滚针轴承作为转动副，不同铰接点的孔径根据受力大小做了差异化设计，靠近动力输入端和轮盘偏心位的铰接点受力最大，孔径尺寸更大，对应的连杆截面也做了加宽处理，保证受力时的结构强度，避免长期交变载荷下出现连杆变形断裂的问题。轮盘的厚度根据承载需求设定，边缘可配套橡胶轮圈或者直接作为金属轮使用，中心铰接位的凸台结构做了加高处理，能避免轮盘转动时与支架或者连杆发生运动干涉。整套组件的运动轨迹经过反复校核，所有构件在全行程运动过程中都不存在干涉点，连杆的摆动角度、轮盘的转动行程都匹配常规小型行走设备的行进需求，安装边界上，固定支架的安装孔位间距、轮盘的最大回转半径、连杆外伸的最大距离都做了明确的尺寸约束，

　　设计选型时可直接根据设备底盘的预留空间匹配安装，不需要再做大幅度的结构调整。在实际应用场景中，这类连杆轮组除了用于常规代步载具，还可适配小型巡检机器人、厂区物料转运小车、教学演示用机械结构教具，相比齿轮传动的轮组，这种连杆结构的抗冲击能力更强，在遇到路面硬物卡滞时，连杆能通过小幅的弹性形变缓冲瞬时冲击力，不会像齿轮传动那样容易出现断齿问题，维护成本更低。结构材质选择上，连杆部分可采用45号钢调质处理，表面做发黑防锈处理，轮盘可采用铸铁或者铝合金材质，根据承载重量需求选择，铰接销轴采用淬火处理提高表面硬度，降低转动过程中的磨损量。装配时需要注意所有铰接副的配合间隙，间隙过大会导致传动过程中出现异响和回程误差，间隙过小则会增大转动阻力，一般控制在0.05mm到0.1mm的间隙区间最为合适，装配完成后需要在所有铰接位置加注润滑脂，减少运动过程中的摩擦阻力。
