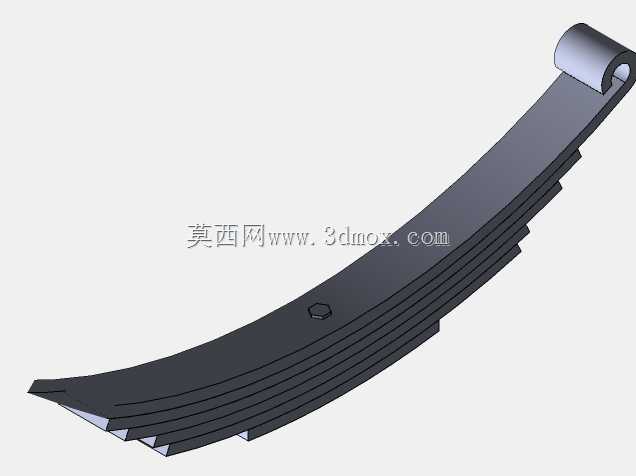

多片式钢板弹簧是商用车、非承载式车身越野车型悬架系统中应用历史最久、可靠性表现最突出的弹性承载部件,和螺旋弹簧、空气弹簧等弹性元件不同,这类叠片结构的板簧不需要额外设置多连杆导向机构,自身即可同时承担弹性缓冲、载荷传递、车轮运动导向三重作用,在重载工况下的抗冲击冗余量远高于其他类型的悬架弹性元件,因此至今仍是轻卡、重卡、硬派越野车型后悬架的首选配置。
从实际装车场景来看,这类板簧通常沿车架纵梁方向纵向布置,卷耳端通过销轴与车架前端的固定吊耳铰接,后端通过可摆动的吊耳与车架连接,以此适配板簧受载变形时的长度变化,避免运动干涉。板簧中部通过U型螺栓刚性固定在车桥桥壳上方,车轮受到的路面冲击会直接传递到板簧最下方的最短片,再通过片间的摩擦力逐层向上传递,叠片之间的接触摩擦还能额外提供一部分阻尼作用,一定程度上降低减震器的工作负荷,这也是重载车辆偏爱这类结构的核心原因之一——在碎石、坑洼等非铺装路面行驶时,片间摩擦可以快速衰减大振幅振动,避免悬架出现多余的往复弹跳,提升重载状态下的行驶稳定性。

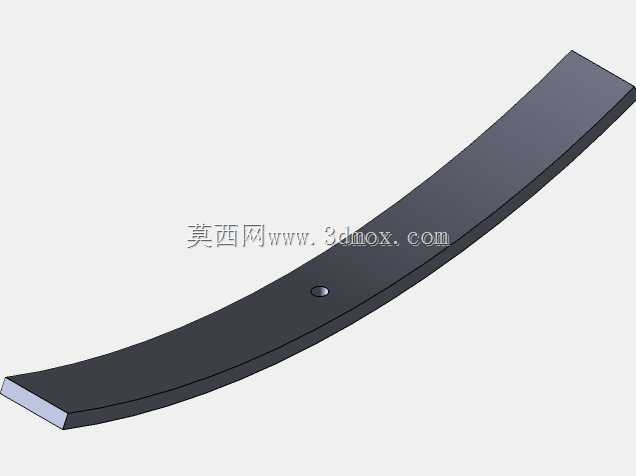

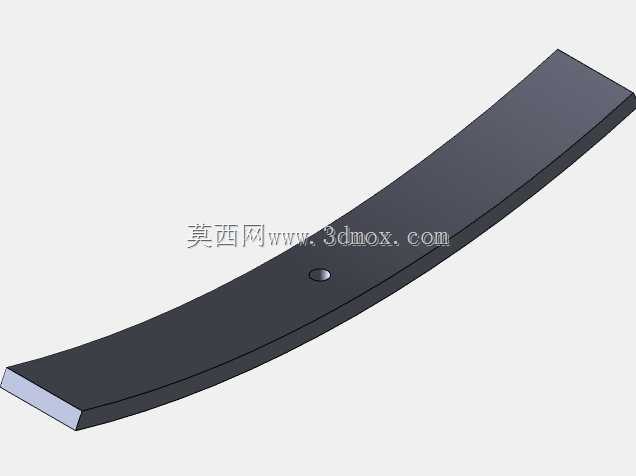

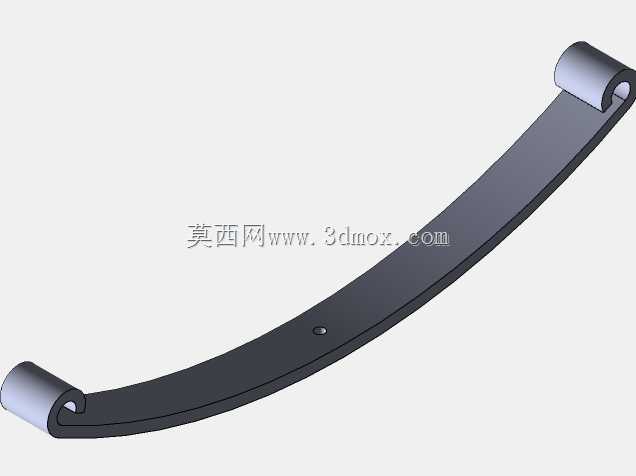

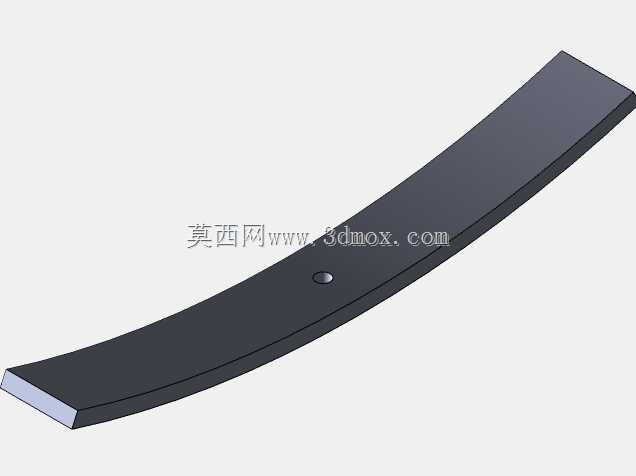

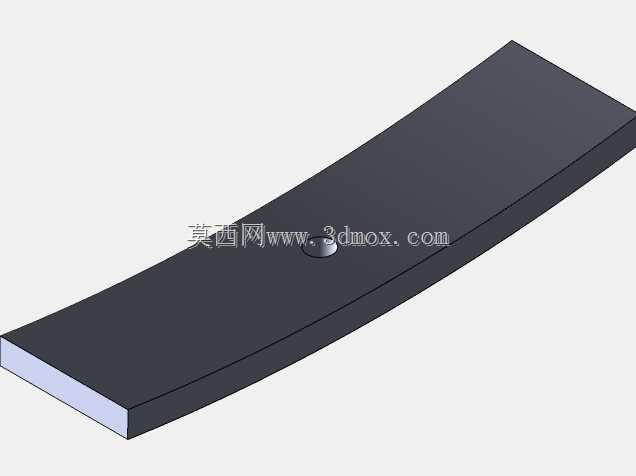

设计这类多片板簧时,首先要根据车型的额定轴载、偏频要求确定总成的刚度目标,再反向推导每一片板簧的长度、厚度、曲率半径。常规设计中,最上方的主片长度最长,两端卷耳直接承担铰接载荷,因此主片的材料通常选用更高疲劳强度的合金弹簧钢,卷耳位置会额外做衬套过盈配合设计,衬套多采用橡胶或者聚氨酯材质,既可以缓冲铰接位置的冲击,也能避免金属直接接触产生的异响与磨损。往下的各片板簧长度逐层递减,自由状态下每一片的曲率半径都存在细微差异,保证总成在自由状态时各片之间存在预紧力,避免受载时片间出现间隙导致冲击异响,同时让载荷能够均匀传递到每一片板簧上,避免单片应力集中导致的断裂问题。
从安装边界来看,这类板簧总成的安装尺寸需要严格匹配车架吊耳的孔距、车桥的U型螺栓安装位宽度,卷耳的内径尺寸要和选用的销轴直径、衬套外径形成标准过盈配合,中部的中心螺栓孔位置需要和车桥、板簧压板的定位孔完全同轴,保证装配时板簧不会出现横向窜动。板簧总成的弧高是核心安装参数,自由弧高决定了车辆的空载车身高度,额定载荷下的弧高变化量直接对应悬架的静挠度,静挠度参数直接决定车辆的乘坐舒适性与重载时的离地间隙,设计时需要平衡两者的关系——如果刚度过大,静挠度太小,车辆空载时颠簸感极强;刚度过小则会导致重载时板簧变形量过大,容易出现反向弯曲,甚至撞击车架缓冲块,损坏车架结构。

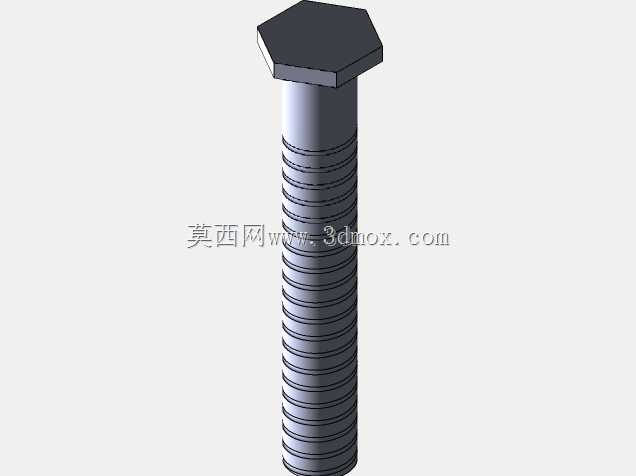

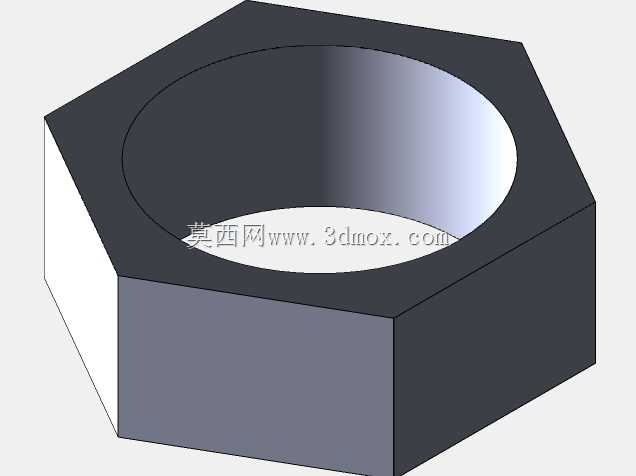

实际建模过程中,需要重点关注每一片板簧的曲率匹配关系,装配时要保证各片的中心孔完全对齐,片与片之间的接触位置要预留合理的接触间隙模拟实际装配状态,卷耳位置的同轴度需要严格控制,避免后续做运动仿真时出现铰接约束错误。另外板簧中部的夹紧螺栓、压板结构不能省略,这些结构直接决定了板簧受载时各片的位移约束状态,如果忽略夹紧结构,仿真得到的刚度结果会和实际测试值出现30%以上的偏差,完全失去工程参考价值。片间的接触摩擦系数设置也需要贴合实际工况,干摩擦状态下钢板之间的摩擦系数通常在0.15-0.25之间,如果是有润滑脂的状态则要适当降低,这个参数会直接影响板簧的阻尼特性仿真结果。
在实际使用过程中,这类多片板簧的失效形式主要集中在主片卷耳位置断裂、片间磨损导致的刚度衰减、U型螺栓松动导致的板簧窜位几个方面,因此在结构设计时,主片卷耳和片身的过渡位置要做足够大的圆角处理,避免应力集中;各片板簧的端部要做切斜或者压延处理,减少片端的接触应力集中,避免长期使用后片端出现裂纹。对于经常在超载工况下使用的车型,还会在主片上方额外增加一片保护片,即使主片出现断裂,保护片也能临时承担载荷,避免车桥直接移位引发安全事故。
