巴哈越野赛车钢管车架整车结构设计

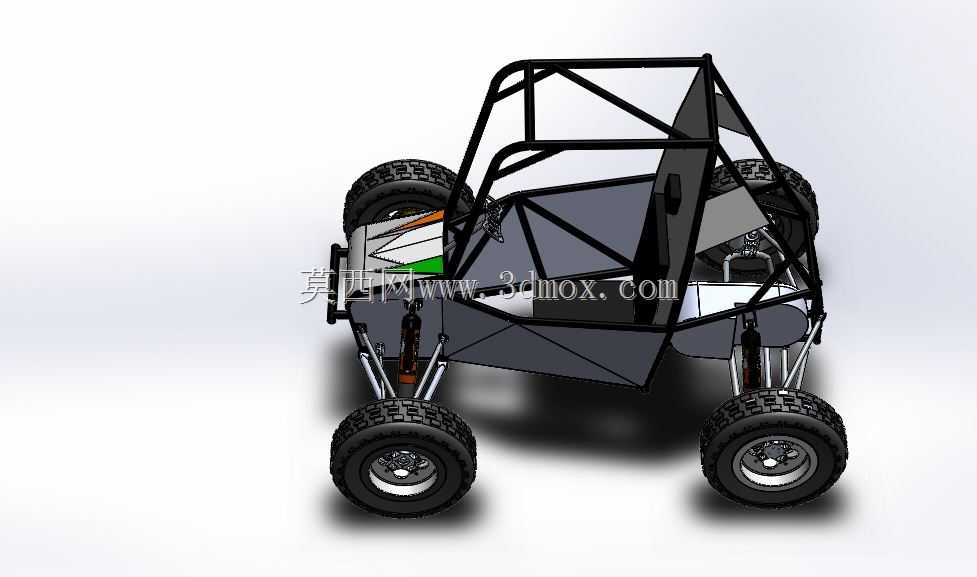

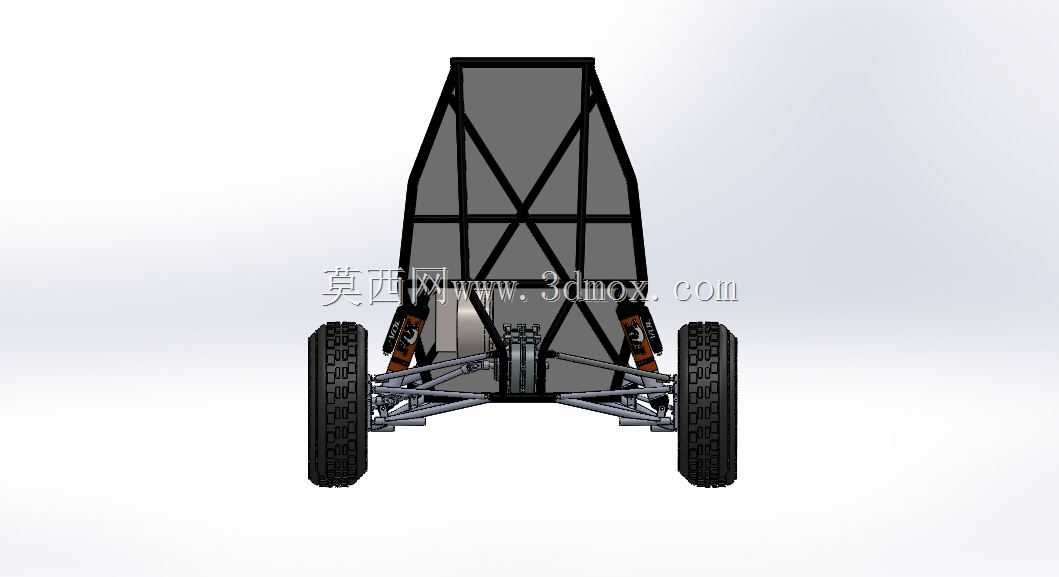

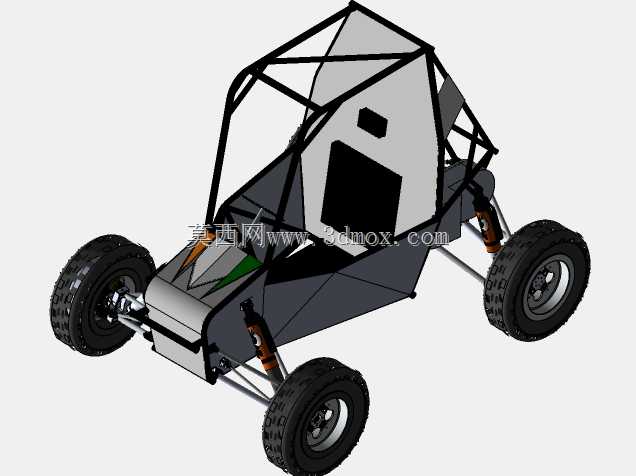

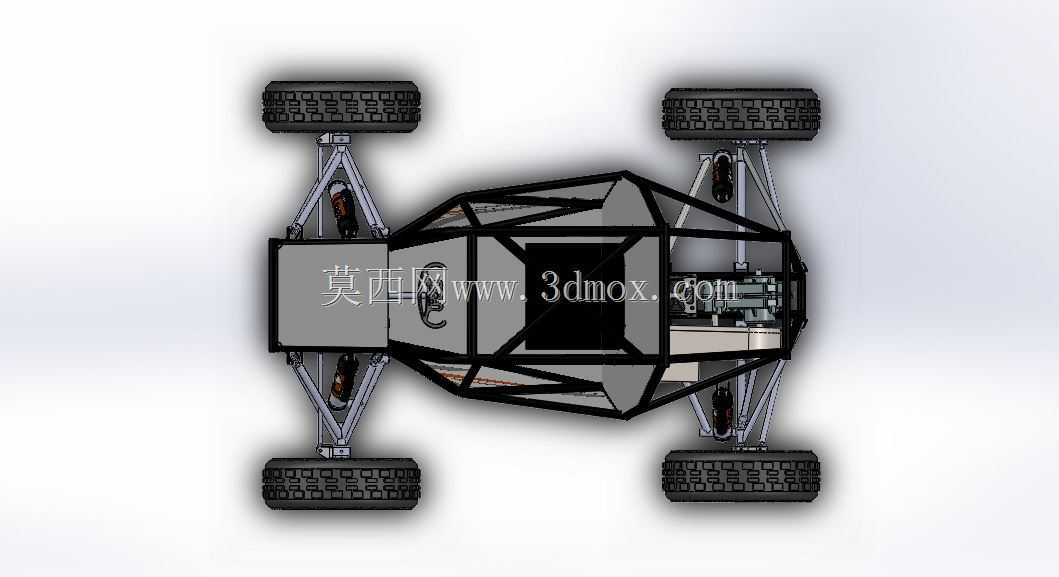

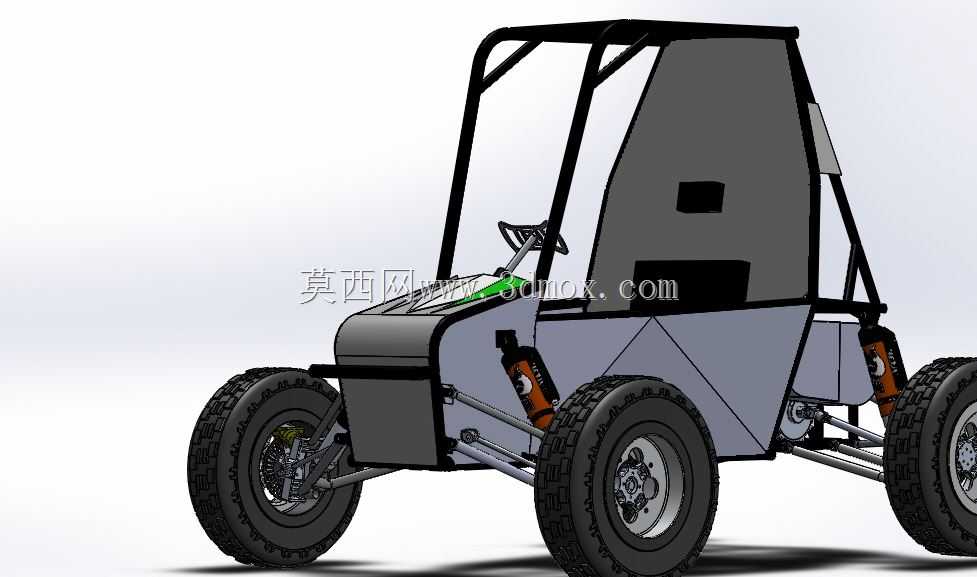

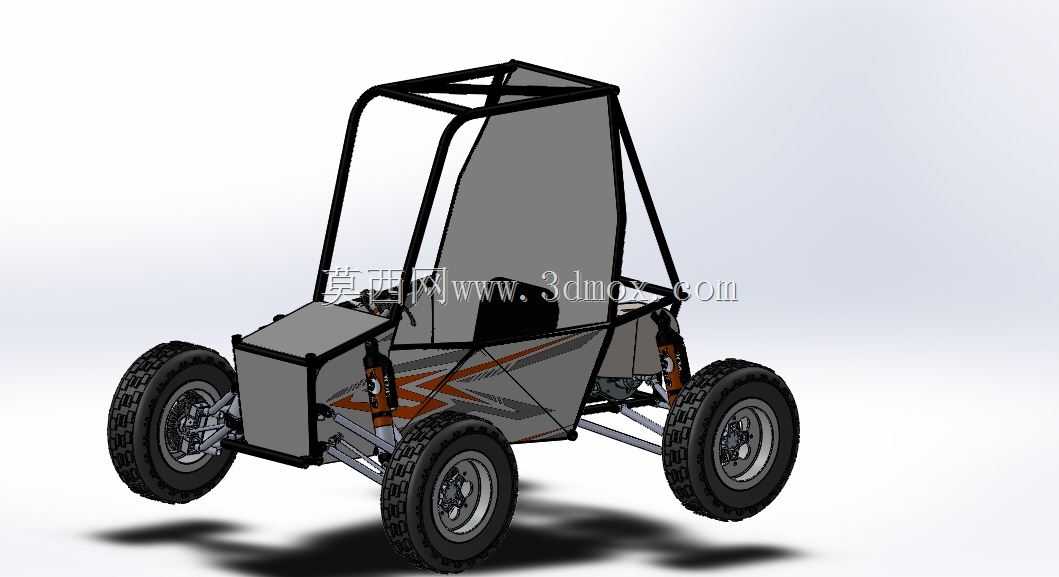

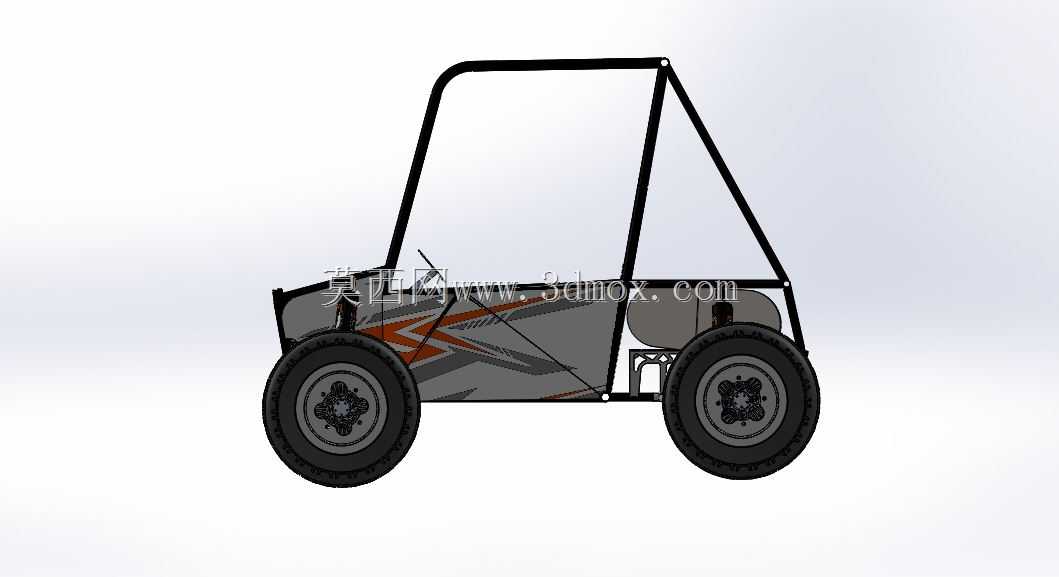

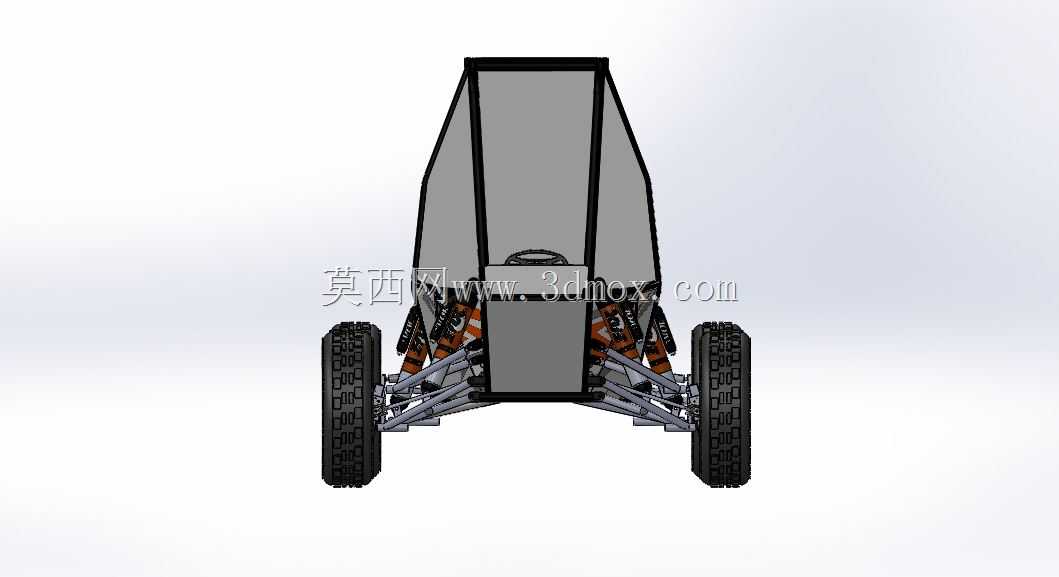

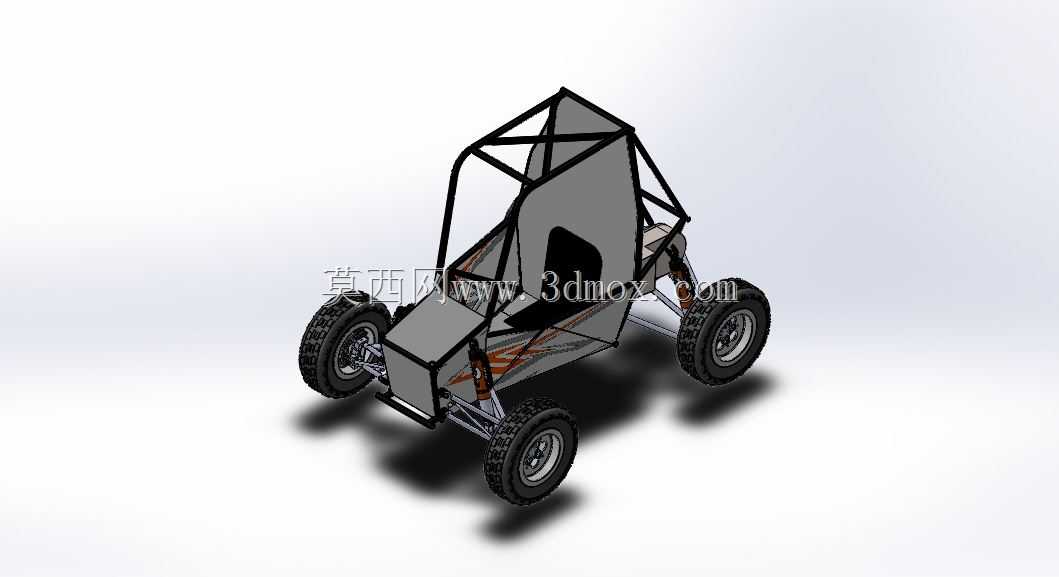

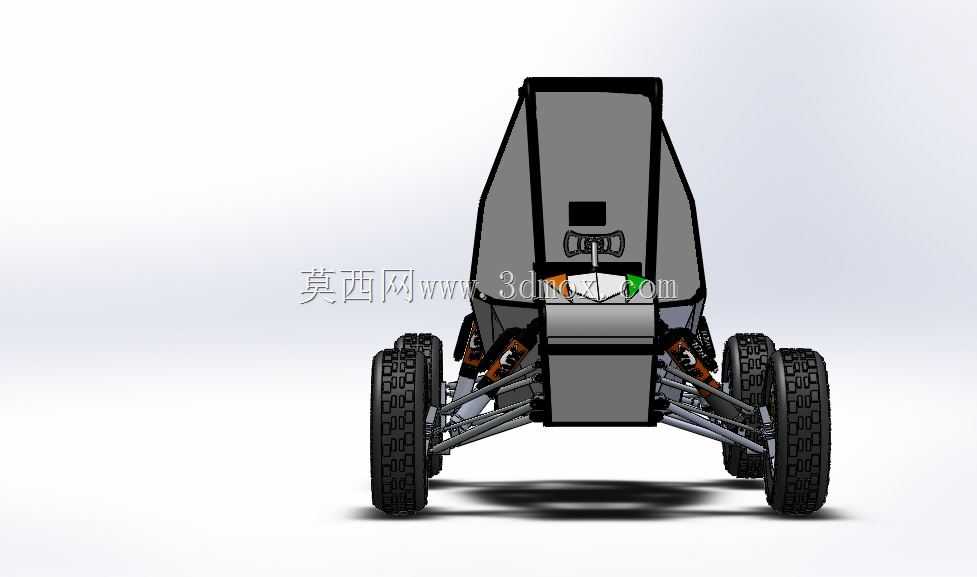

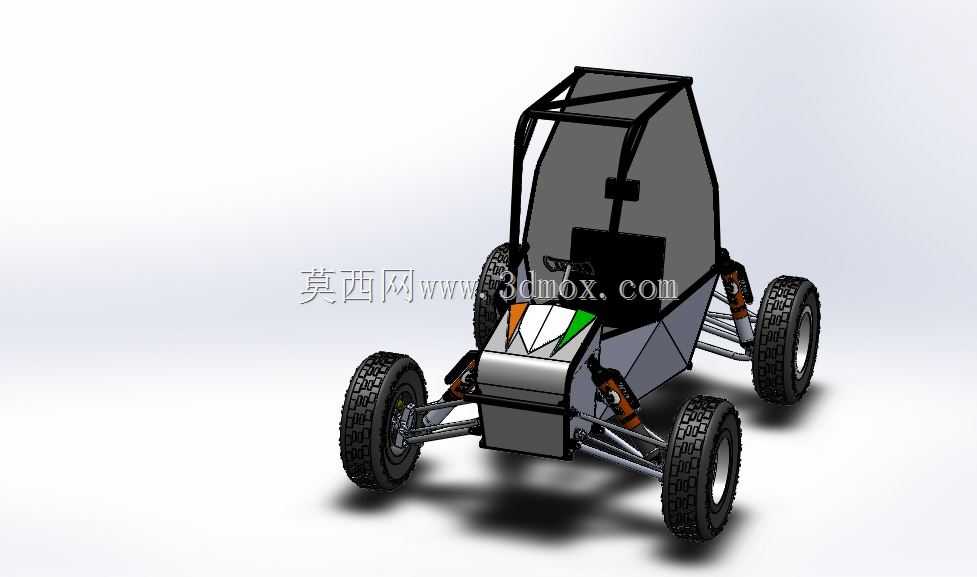

　　这套巴哈越野赛车的三维结构模型，完全围绕SAE巴哈赛事的非铺装路面竞技需求搭建，核心设计目标是在大落差、颠簸泥泞、硬质碎石等复杂越野工况下，保证车体结构强度的同时尽可能降低整备质量，兼顾操控响应性与部件维护便利性。从结构布局来看，整车采用外露式钢管桁架式车架作为承载核心，所有受力杆件的连接节点都做了应力扩散设计，防滚笼结构完全包裹驾驶舱区域，主环、前环、侧边防撞杆的管径与壁厚匹配越野翻滚、侧向撞击的受力要求，驾驶舱预留的安装边界可以适配不同身高的驾驶员坐姿，座椅安装点、安全带固定点的位置都经过人机工程校核，保证激烈驾驶时驾驶员的肢体操作空间充足，不会出现转向、油门制动操作干涉的问题。行走系统部分采用双叉臂式独立悬架结构，

　　上下控制臂的铰接点位置经过硬点优化，轮跳过程中车轮定位参数的变化量控制在合理区间，避免越野工况下大行程跳动出现转向回正异常、轮胎偏磨的问题；减振器安装座预留了多角度调节空间，可以根据不同赛道的颠簸程度调整减振器倾角与安装硬点，匹配不同阻尼、行程的减振部件；转向系统采用齿轮齿条式结构，转向拉杆的长度与球头位置匹配悬架跳动轨迹，减小轮跳过程中的转向干涉量，保证转向手感的线性度。动力与传动区域的安装位做了模块化设计，发动机固定支架的安装孔位预留了适配不同排量单缸发动机的调整余量，传动系统的布置避开了车架主受力路径，同时预留了足够的散热间隙，避免长时间全负荷工况下动力总成热量堆积；进排气、燃油箱的安装位置都做了防磕碰设计，

　　底部加装防护结构的安装点，避免越野行驶中飞石、路面凸起打坏核心部件。车身覆盖件采用轻量化复合材料的安装设计思路，覆盖件与车架的连接点全部采用快拆结构，赛事过程中如果出现覆盖件损坏可以快速更换，同时覆盖件的造型充分考虑了行驶过程中的气流导向，前部迎风面做了倾斜导角，既可以减小正面迎风阻力，也能避免行驶中泥水飞溅到驾驶舱区域；轮胎选用大颗粒块状花纹的越野专用轮胎，轮辋的安装孔位匹配常用的竞技级轮毂参数，轮胎与轮拱的间隙预留了足够的泥雪堆积空间，避免泥泞路面行驶时轮胎被泥块卡死。从安装边界来看，整车的轴距、轮距参数完全符合巴哈赛事的规则限制，车架前部的拖车点、后部的牵引结构都做了加强设计，方便赛事过程中的救援拖拽；

　　制动系统的管路布置沿着车架内侧的走线槽固定，避开了悬架跳动、轮胎剐蹭的区域，所有管路的固定点都预留了缓冲余量，避免长时间振动导致管路磨损漏油；电气系统的线束同样采用内侧走线的布局，电瓶、保险盒的安装位置放在驾驶舱侧部的防水区域，避免涉水时出现电路故障。这套结构在设计过程中充分考虑了赛事中的维修便利性，所有易损部件比如球头、衬套、制动片的安装位置都预留了足够的操作空间，不需要大面积拆解车架就可以完成更换；车架的钢管分段设计也考虑了碰撞后的修复成本，局部受力区域如果出现变形，可以单独切割更换对应管段，不需要整体报废车架。针对越野工况下的常见失效点，比如悬架安装座、发动机吊耳、防滚架连接节点这些高应力区域，都做了局部加强筋或者补焊加强片的设计，通过结构优化分散集中应力，避免长时间大冲击载荷下出现焊缝开裂、杆件变形的问题。
