三菱Canter轻卡车门橡胶绝缘夹结构

　　商用车车门系统的密封与绝缘防护，一直是轻卡车型运维与改装环节中容易被忽略的细节，三菱Canter 4吨轻卡作为城配物流领域的常用车型，其车门边缘的橡胶绝缘夹承担着多重功能：一方面要填充车门钣金与驾驶室门框之间的装配间隙，阻断行车过程中外部粉尘、雨水、路噪向驾驶舱内的侵入路径，另一方面要隔绝车门金属构件之间的硬接触，避免车辆行驶在颠簸路面时钣金件相互碰撞产生异响，同时还要对车门内线束经过的位置形成绝缘防护，防止线束绝缘层被钣金锐边割破引发电路故障。

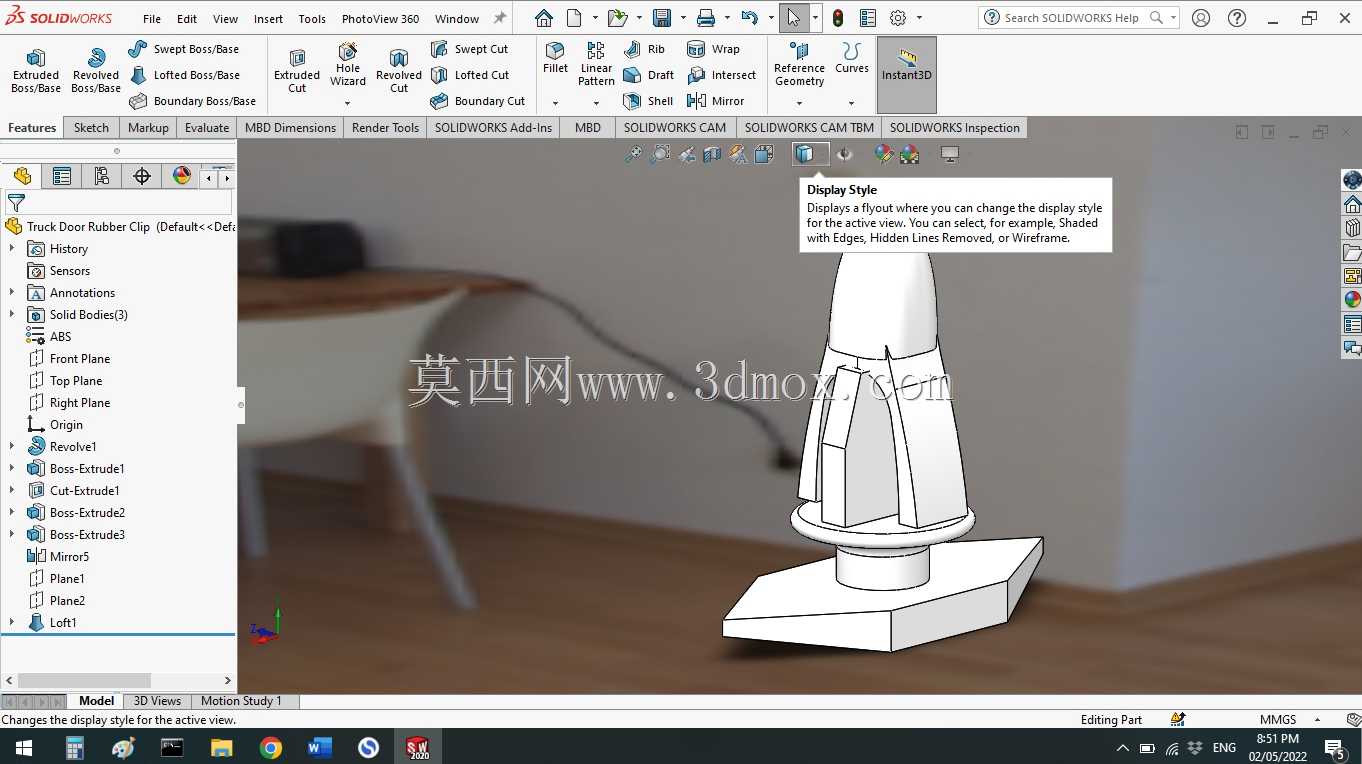

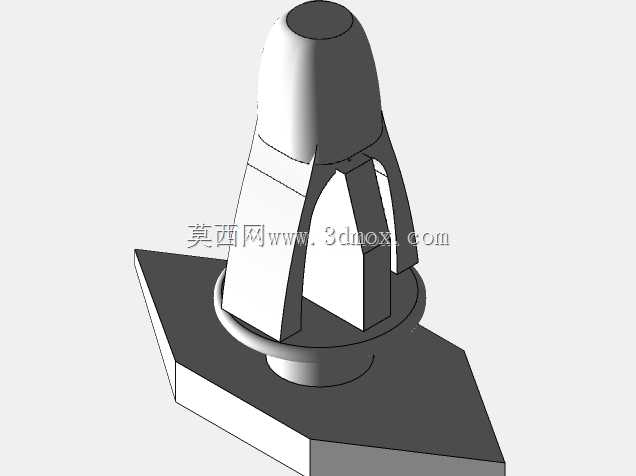

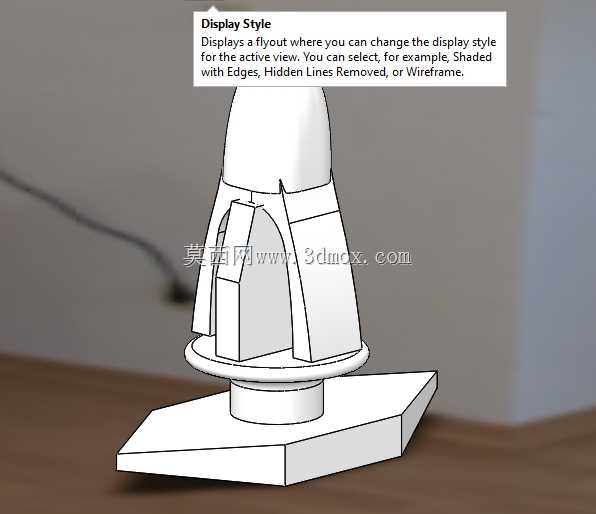

　　这款橡胶夹的结构设计完全贴合Canter车型车门的安装边界，底部采用带斜切导向的平板式安装基座，基座厚度控制在适配车门钣金预留安装槽的尺寸范围内，斜切角度对应车门关闭时的运动轨迹，不会在车门开合过程中与门框密封胶条产生运动干涉，基座上方的圆柱定位段直接卡入车门钣金的预制定位孔内，不需要额外的紧固件即可完成预固定，装配时工人只需要将定位段对准孔位按压到位，基座底面就会完全贴合钣金安装面，不会出现翘边、移位的问题。

　　上部的夹体部分采用分叉式环抱结构，三个均匀分布的夹持臂形成的开口尺寸刚好匹配车门边缘的橡胶密封条与钣金包边的总厚度，夹持臂的壁厚经过反复验证，既保证了足够的夹持力，让橡胶夹在长期使用过程中不会因为车门反复开合的振动出现脱落，又具备合适的弹性变形量，在车门关闭受挤压时能产生适量形变填充间隙，不会因为硬度过高导致车门关合不严、密封性能下降。夹体顶部的圆弧过渡结构完全顺着车门钣金的曲面走势，安装后与周边的密封胶条表面齐平，不会出现突兀的凸起，既不会影响车门的整体外观，也不会在开关门时剐蹭到驾乘人员的衣物。

　　在实际运维场景中，这类橡胶绝缘夹属于易损耗配件，长期暴露在户外环境下，受紫外线照射、高低温交替、雨水侵蚀的影响，原厂橡胶件容易出现老化开裂、弹性下降的问题，很多轻卡用户在车辆使用三到五年后都会遇到车门漏风、异响、局部绝缘失效的问题，单独更换整套车门密封组件的成本较高，而单独替换损坏位置的橡胶夹就能以极低的成本解决问题。这款复刻结构完全参照原厂件的安装尺寸设计，适配3D打印快速制作的需求，针对FDM打印的工艺特性做了结构优化，所有壁厚都设置在1.5mm以上，避免打印过程中出现薄壁填充不足的问题，安装基座的底面做了0.2mm的平面度冗余，即使是桌面级FDM设备打印的零件，也能保证安装面完全贴合钣金，不会出现缝隙。

　　从结构设计的细节来看，这款零件没有多余的冗余结构，所有的型面变化都服务于功能需求：夹持臂内侧的微小凸起是为了增大与密封条之间的摩擦力，防止车辆长期振动后夹体移位；基座边缘的小圆角是为了避免安装时划伤工人的手部，同时也能减少应力集中，防止橡胶件（或打印件）在长期受挤压的情况下出现开裂；定位柱根部的倒角是为了安装时起到导向作用，即使孔位存在微小的制造公差，也能顺利卡入定位孔，降低装配难度。

　　在实际装车验证过程中，这款结构的安装耗时不到十秒，不需要任何专用工具，对准定位孔按压到位即可，安装后车门开合过程中夹体不会出现松动，关闭车门时能明显感受到缓冲效果，原有的钣金碰撞异响完全消除，经过淋雨测试，安装位置没有出现渗水的情况，完全达到原厂配件的使用性能。对于商用车维修、改装从业者，以及轻卡用户来说，这类小零件的自主复刻能够大幅降低运维成本，不需要等待配件调货周期，出现损坏时可以随时制作替换，尤其适合应急维修场景使用。设计过程中也充分考虑了不同使用场景的适配性，如果采用橡胶类柔性材料打印，零件的弹性和耐候性会更接近原厂橡胶件，如果采用常规PLA、PETG等硬质材料打印，也能满足临时替换使用的需求，只需要在夹持臂内侧粘贴少量薄绒布，就能达到缓冲降噪的效果。
