球形三脚支架户外炭烤烧烤炉结构设计

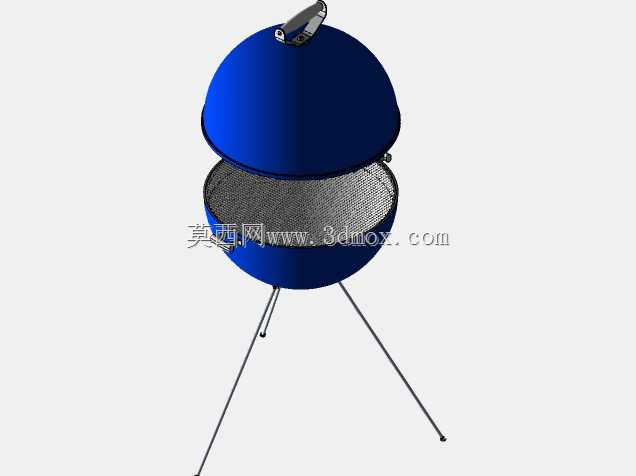

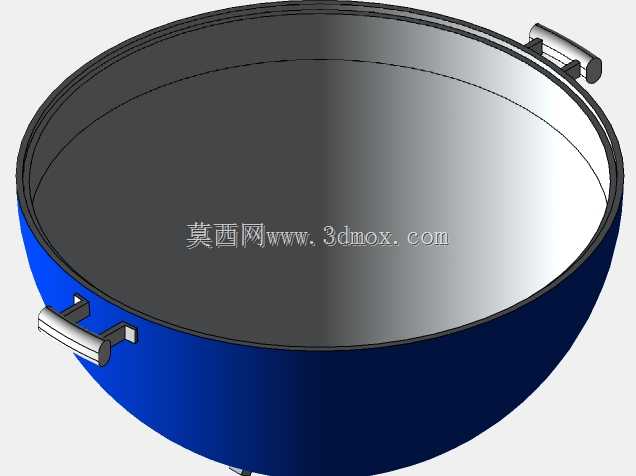

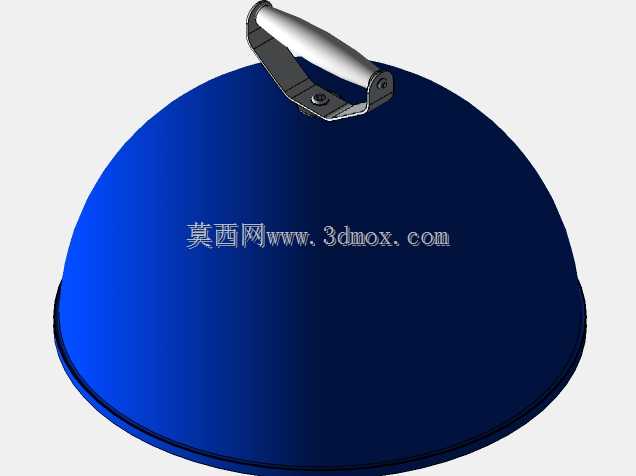

　　这款球形炭烤设备的结构设计，首先围绕户外使用场景的核心需求展开，区别于固定式商用烧烤台，其整体采用分体式可拆解结构，炉体分为上下两个半球形腔体，上半球为可开合的炉盖，通过侧边的铰接结构与下炉体连接，铰接位置预留了足够的转动间隙，配合盖体顶部的隔热提手，开合过程中不会出现结构干涉，提手采用悬空式安装结构，与金属炉盖之间设置隔热间隙，避免使用过程中热量直接传导至提手表面造成烫伤。下半球为炭槽与烤网的承载腔体，内部设置可拆卸的金属网状炭架，炭架与炉体底部预留3-5cm的落灰空间，炉体底部开设均匀分布的通风小孔，自然进风即可为木炭燃烧提供充足氧气，无需额外配置送风装置，简化整体结构的同时降低了故障概率。

　　支撑结构采用三根细长金属支腿，呈120°均匀分布在炉体下部的连接座上，支腿与连接座采用铰接式安装，非使用状态下可向中心收拢，收拢后整体外形接近球体，占用空间仅为展开状态的三分之一，便于放入车载储物空间或者户外背包侧袋携带。支腿展开后与地面呈60°左右的夹角，底部做磨平处理，放置在平整草地、硬化路面时都能保持稳定，单根支腿的承重冗余按照满负载状态的1.5倍设计，即使炉内装满木炭、放置满食材的情况下，也不会出现支腿变形或者侧翻的问题。

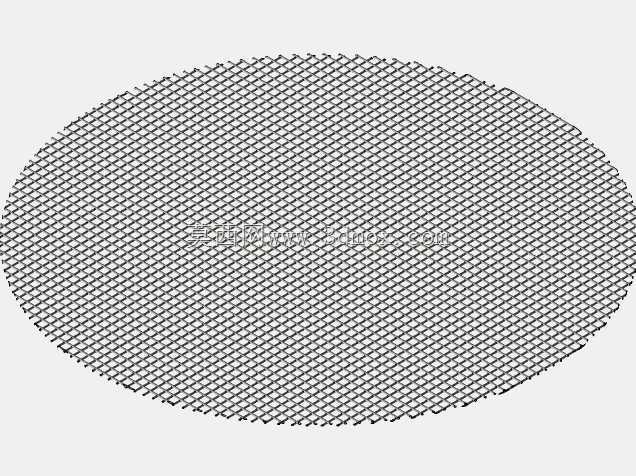

　　烤网采用圆形金属编织网结构，边缘设置翻边加强筋，直接卡接在下炉体的顶部台阶位置，无需额外紧固件固定，取放清理时直接向上提起即可，烤网的网孔尺寸设置为8mm，既可以避免小块食材掉落进炭槽，又能保证木炭燃烧的热量直接穿透网面接触食材，达到合适的烤制温度。炉盖闭合后，上下炉体之间留有1cm左右的排气缝隙，配合炉盖顶部的小型排气孔，可在焖烤时形成内部热循环，让炉内温度分布更均匀，避免局部烤焦的问题。

　　从安装边界来看，设备展开后整体高度约70cm，符合普通人站立操作的舒适高度，无需弯腰操作，炉体直径约45cm，单次烤制可容纳3-5人份的食材，完全满足家庭户外野餐、小型露营聚会的使用需求。结构设计上所有外露边缘都做了卷边钝化处理，没有尖锐的切削边角，组装和使用过程中不会划伤手部，所有可拆卸部件都没有过小的易丢零件，户外使用时即使反复拆装也不容易出现零件遗失的问题。

　　不同于电烤、气烤类设备，这款炭烤结构完全不需要外接电源或者燃气罐，仅靠木炭即可工作，适配无配套基础设施的野外场景，炉体采用耐高温金属板材冲压成型，板材厚度在1.2mm左右，兼顾结构强度和整体重量，整体净重控制在5kg以内，成年人单手提携即可完成短距离移动。炉体表面做高温喷塑处理，可承受持续300℃以上的工作温度，长期使用不会出现漆面脱落、生锈的问题，日常使用后仅需等待炉体完全冷却，用湿抹布擦拭表面即可完成清洁，炭灰可直接从底部通风孔倒出，清理维护难度极低。

　　在结构细节的处理上，炉盖与炉体的铰接位置设置了简易的限位结构，炉盖开启角度最大可到120°，开启后不会因为自重或者外力突然回落，避免操作过程中被高温炉盖烫伤，提手位置的连接铆钉采用沉头设计，外表面没有凸起结构，收纳时不会剐蹭其他物品。三根支腿的铰接位置设置了阻尼结构，展开到工作角度后会产生一定的卡滞力，不会因为轻微碰撞就出现支腿收拢的情况，放置在略有坡度的地面时，也可以通过微调支腿的展开角度来调整炉体的水平度，保证烤网始终处于水平状态，避免烤制过程中食材上的油脂向一侧流淌。
