星球大战欧比旺克诺比光剑道具结构设计

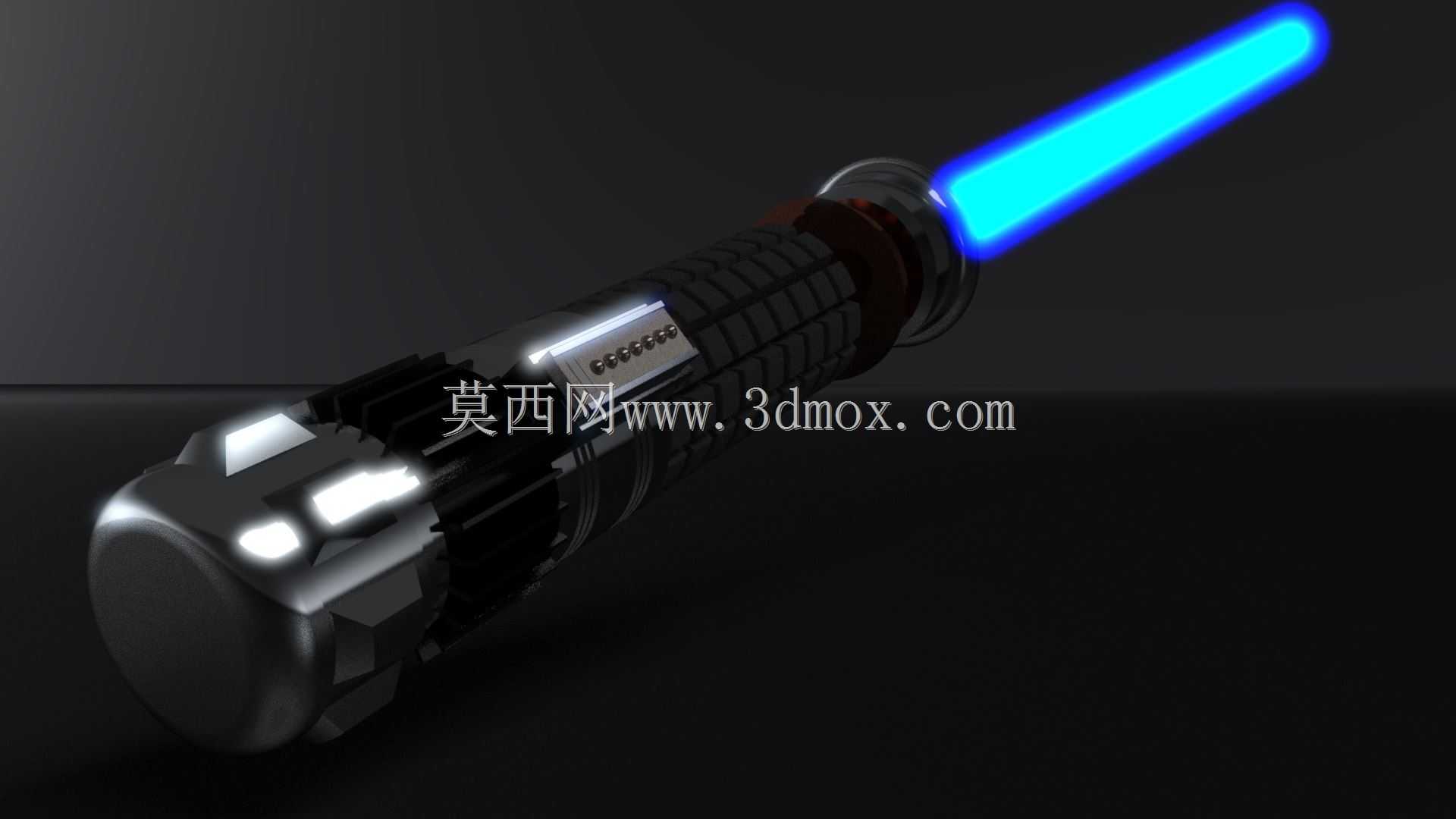

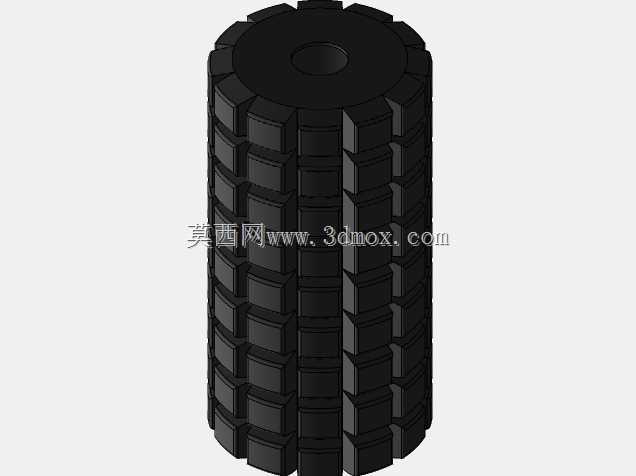

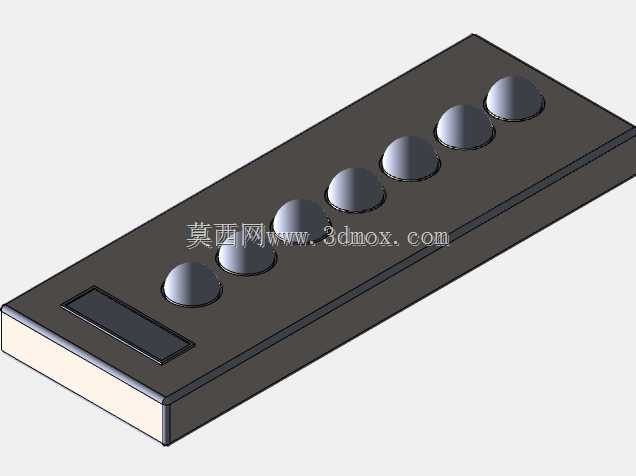

　　本次设计的光剑道具，核心定位是影视IP衍生的手持展示道具，同时可适配线下主题展陈、cosplay活动实景使用、IP周边收藏陈列等多场景需求，区别于量产的塑料玩具，整体结构完全参照影视原作的握持手感与视觉比例做工程化还原，所有外观曲面、结构分件都经过三维建模阶段的反复校核，确保打印或机加工后组装的严合度。从功能特性来看，该道具预留了内置发光组件、音效模块的安装腔体，握柄内部的空腔尺寸经过精确测算，可容纳常规18650规格锂电池、驱动电路板以及10mm直径的导光棒安装位，不需要额外破坏外观结构就能完成电子元件的装配，握柄表面的防滑纹理做了0.8mm深度的凹凸处理，既还原原作的金属蚀刻纹理质感，又能保证实际握持时的摩擦力，

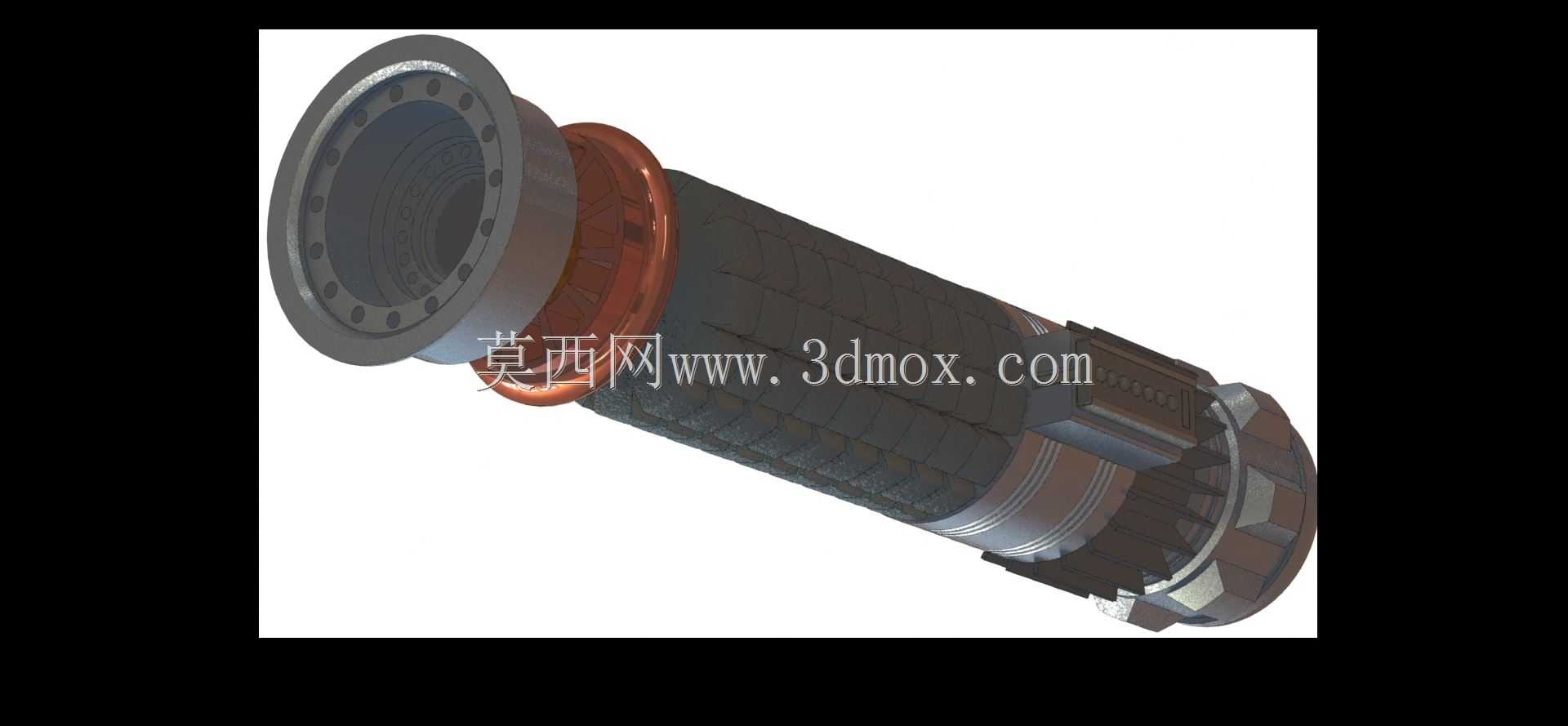

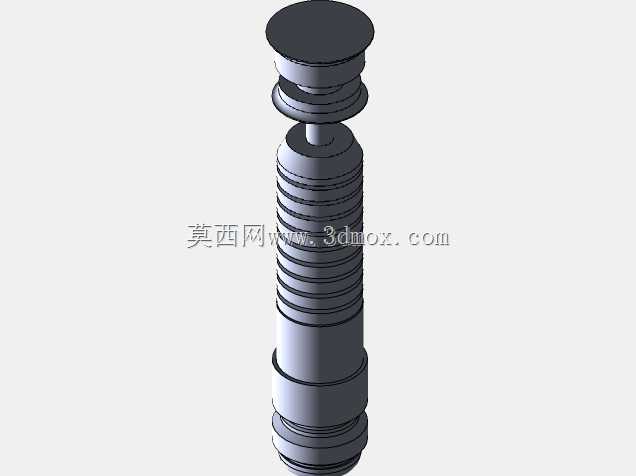

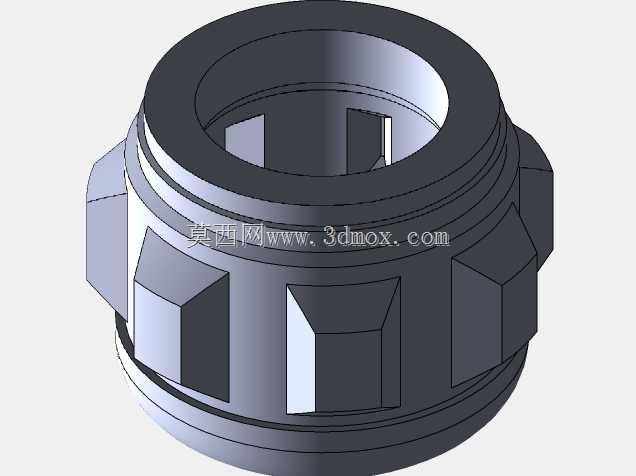

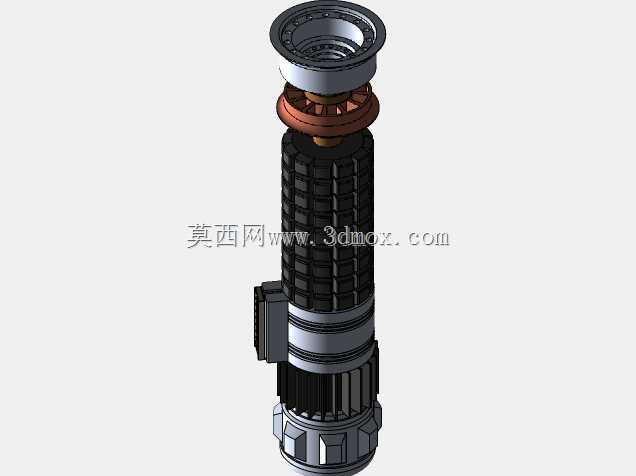

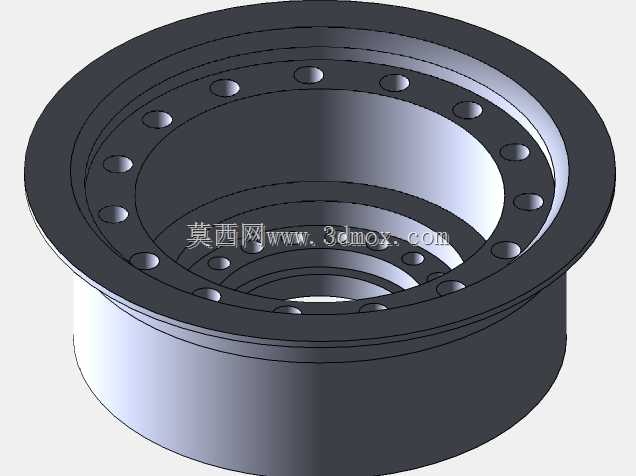

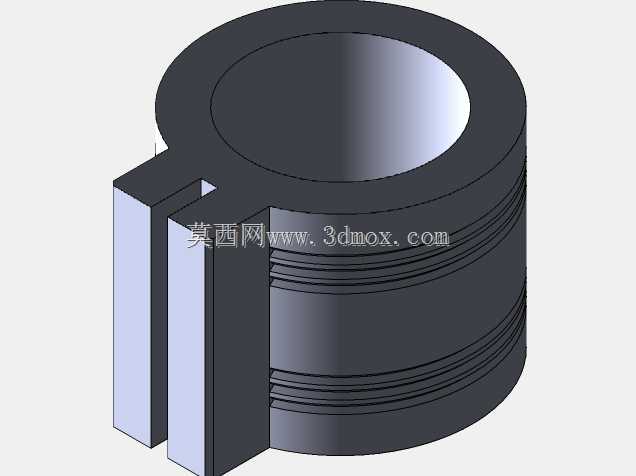

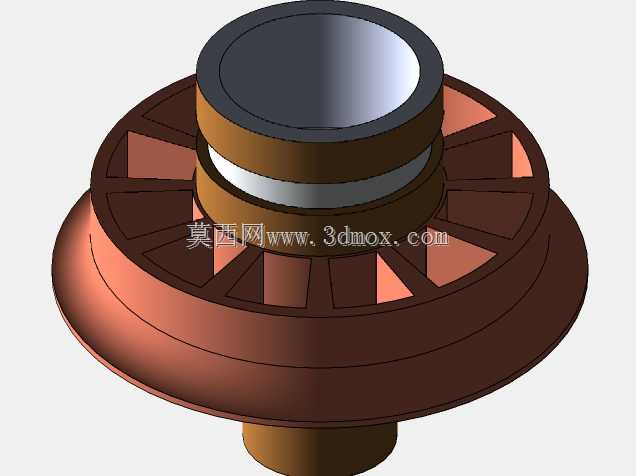

　　避免长时间持握出现打滑的情况。设计思路上没有直接照搬影视截图的平面轮廓做拉伸建模，而是先拆解原作光剑的结构分层：从尾盖到剑刃发射口一共分为7个独立装配段，每一段的连接方式都采用标准M22细牙螺纹配合，螺纹旋合长度控制在8mm，既保证组装后的结构强度，又方便后期拆卸更换内部电子元件，尾盖位置预留了隐藏式充电触点开孔，不需要拆开道具就能完成内置电池的充电操作，避免频繁拆装造成螺纹磨损。外形尺寸方面，整体握柄长度控制在280mm，最大直径45mm，完全贴合成年男性的手掌握持跨度，剑刃安装位的同轴度公差控制在0.1mm以内，确保导光棒安装后不会出现偏斜，握柄表面的金属装饰件都做了独立分件设计，可根据加工条件选择金属机加工或者树脂电镀后装配，

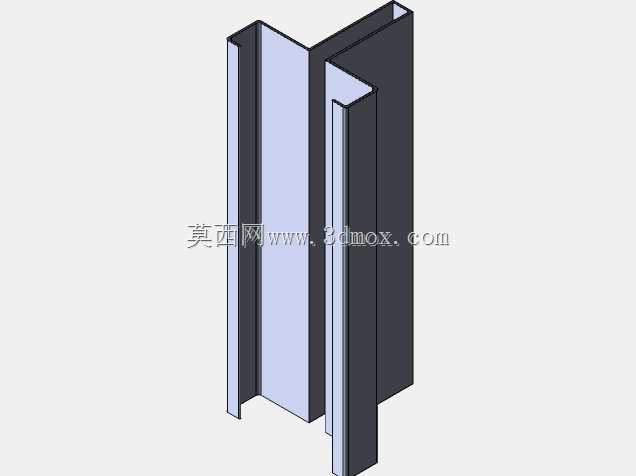

　　不需要在主体结构上做后期表面处理，降低加工难度。安装边界上，所有外露的功能开孔位置都做了0.5mm的倒角处理，避免组装或者持握时出现锐边划手的问题，内部腔体的走线槽宽度预留2mm，可容纳3根直径0.5mm的导线穿过，连接电池、开关与发光组件，开关位置设置在握柄拇指自然贴合的区域，按压行程1.2mm，操作时不需要调整握持姿势就能完成开关控制。考虑到不同加工方式的适配性，所有结构分件的壁厚都控制在2.5mm-3mm之间，既满足3D打印的最小壁厚要求，也适配数控机加工的切削余量，相邻分件的配合面都做了0.2mm的装配间隙，避免因加工误差出现组装卡滞的问题，剑刃与握柄的连接位置做了环形限位台阶，导光棒插入后不会出现轴向窜动，

　　同时在台阶位置预留了缓冲胶圈的安装槽，可加装1mm厚度的硅胶圈，减少持握晃动时产生的异响。针对展陈使用的需求，握柄尾端设计了标准1/4英寸的螺孔，可直接安装在通用相机三脚架或者展示支架上，不需要额外定制转接件，静置陈列时的稳定性经过重心校核，整体重心落在握柄距离尾端110mm的位置，手持时的配重平衡感更好，长时间持握不会出现手腕酸胀的情况。表面细节处理上，握柄上的控制开关、装饰铭牌的位置都做了下沉0.3mm的凹槽，可粘贴金属蚀刻片提升质感，凹槽边缘的圆角控制在R0.2，不会出现粘贴后边缘起翘的问题，所有外观曲面的曲率都做了G2连续处理，加工后表面不会出现明显的棱线或者凹凸瑕疵，还原原作金属加工的顺滑质感。
