钢管桁架式车辆底盘承载焊接框架

　　这套钢管焊接成型的底盘框架，是小型非道路作业车辆、场地代步车或是 baja 类越野赛车的核心承载基体，所有上车部件的安装定位都要依托这个框架的基准面完成，从动力总成、悬挂摆臂固定点，到驾驶舱座椅、转向机构、电池组的安装位，都在桁架结构上预留了对应的焊接支座接口。从结构选型来看，整体采用空间钢管桁架布局而非冲压钢板焊接的盒式车架，核心考量是在控制整体自重的前提下，最大化提升框架的抗扭、抗弯刚度——毕竟这类小尺寸车辆经常要在非铺装路面、起伏场地行驶，车轮跳动带来的不对称载荷会持续给车架施加扭转力矩，三角形斜撑的排布刚好能把各个方向的外力分解成沿钢管轴向的拉压力，充分发挥薄壁钢管的材料力学性能，避免局部应力集中导致的焊缝开裂。

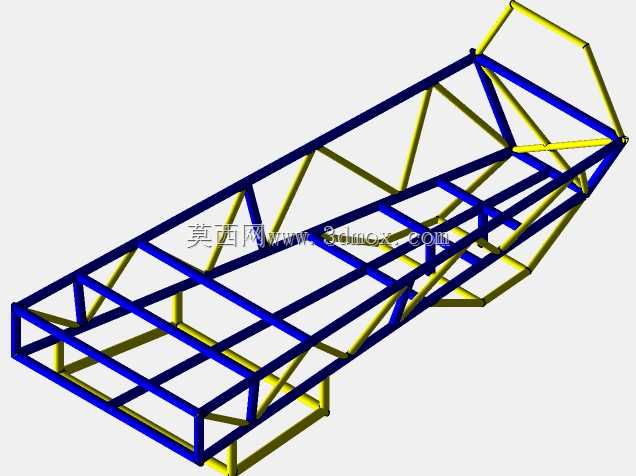

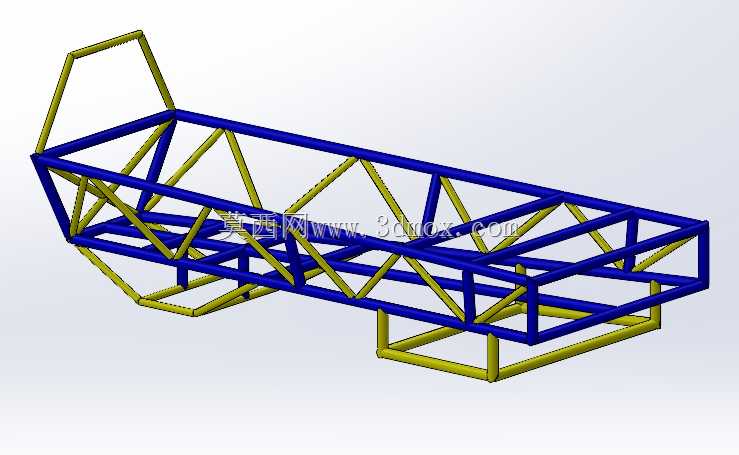

　　设计过程中首先要敲定的是主纵梁的走向与截面参数，图中蓝色部分的主纵梁采用连续通长的矩形钢管排布，沿着车辆前后轴线方向贯穿整个承载区域，前后端分别预留了前防撞结构、后拖挂装置的焊接延伸段，中部的下沉区域是为了降低整车质心，把重量较大的电池组或者动力单元布置在更低的位置，提升行驶时的侧倾稳定性。黄绿色的斜撑与横撑构件，全部按照力流传递路径排布：在悬挂固定点、座椅安装点这类集中载荷位置，斜撑的密度会明显提升，把点载荷快速分散到相邻的纵梁、横梁结构上，避免单根钢管承受过大的局部弯矩；乘员舱区域的上部桁架，除了承担侧翻时的防护承载作用，还预留了仪表台、操纵机构的安装平面，桁架杆件的间距刚好匹配常规覆盖件的安装尺寸，不需要额外焊接过多的辅助支架就能固定外覆盖件。

　　从安装边界来看，框架整体的宽度控制在常规小型车辆的轮距适配范围内，下部突出的支架结构是悬挂摇臂的安装铰点位置，铰点的同轴度在焊接工装定位时就需要严格控制，否则后续装配悬挂时会出现摆臂卡滞、四轮定位参数失准的问题。所有钢管的对接位置都采用相贯线切口处理，保证杆件之间的贴合缝隙控制在焊接允许的范围内，焊接时采用对称施焊的顺序，减少焊接热变形带来的框架整体尺寸偏差——这类桁架结构一旦焊接变形超差，后续矫正的难度远大于冲压焊接件，因为每根杆件都参与整体受力，局部矫正会带来内部残余应力的重新分布，长期使用中容易出现应力释放导致的结构变形。

　　实际应用场景中，这类焊接底盘框架的适配性很强，调整局部杆件的位置、更换不同壁厚的钢管，就能适配不同载荷等级的车型：如果是场地观光代步使用，可以选用壁厚稍薄的钢管降低自重，提升续航表现；如果是越野竞技类使用，就可以在悬挂安装点、发动机固定位置局部更换厚壁钢管，增加加强筋板，提升极端载荷下的结构强度。框架上的所有安装孔位都在焊接完成后通过整体机加工保证位置精度，避免焊接变形导致孔位错位，装配时各个部件的安装基准统一以主纵梁的下平面为基准，保证整车装配后各个系统的相对位置符合设计要求。和传统的钢板冲压车架相比，这种桁架式焊接底盘的生产不需要大型冲压模具，小批量生产时的成本更低，结构调整的灵活度更高，非常适合定制化小型车辆、特种作业场地车辆的生产制造，同时镂空的桁架结构也方便后续布线、管路的排布，线束和制动油管可以直接沿着钢管内侧固定，减少额外的线卡支架使用，也能避免行驶过程中管线被飞石磕碰损坏。
