立式承压气体储存罐体结构设计

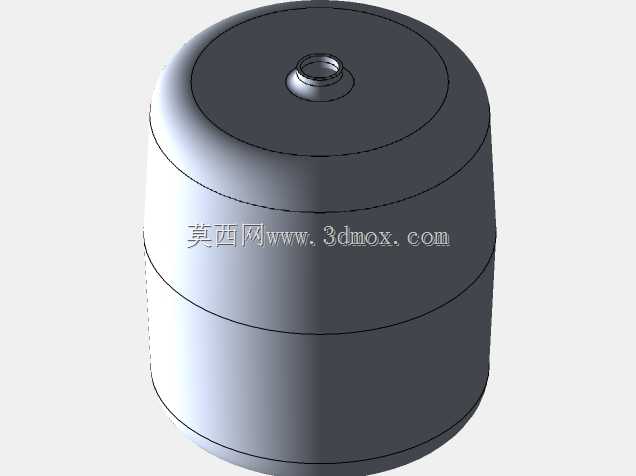

　　这类立式承压气体储存结构，多应用在小型气动系统稳压、实验室气路缓冲、便携气源配套、小型工业设备气源储备等场景，核心作用是在系统用气流量波动时维持气压稳定，避免气源输出端压力骤升骤降影响下游气动元件动作精度，同时可短暂储存一定量压缩气体，降低气源主机的频繁启停频次，延长气源设备的使用寿命。从结构功能来看，罐体整体采用三段式筒身拼接加上下圆弧封头的结构形式，顶部设置单一外螺纹接口作为进出气共用通道，接口根部做圆弧过渡处理，避免应力集中在接口与封头的连接位置，提升长期承压下的结构疲劳寿命。设计过程中优先考虑承压工况下的应力分布均匀性，筒身段采用等壁厚设计，上下封头采用标准椭圆封头的曲率参数，相比平封头可降低30%以上的封头处峰值应力，

　　在相同承压等级下可减少壁厚用料，控制整体重量。三段式筒身的环向拼接位置采用对接熔接结构，拼接处做内外坡口处理，保证焊接熔深达到壁厚的85%以上，避免拼接位置出现焊接缺陷导致的气体泄漏，同时环向拼接缝的位置避开了筒身的应力集中区域，距离上下封头与筒身的连接焊缝保持足够距离，避免多道焊缝热影响区重叠导致的材料力学性能下降。外形尺寸方面，整体为立式圆柱结构，总高与外径的比例控制在1.2:1左右，放置时重心偏低，可直接通过底部平面放置在安装基面，无需额外的固定支架即可保持稳定，适合在空间紧凑的设备舱内布置。顶部接口采用标准管螺纹规格，可直接匹配常规气动管路接头，无需额外加工转换接口，安装时仅需保证接口与管路的同轴度，

　　避免侧向力长期作用在接口根部导致密封失效。设计时针对0.8MPa常规工作压力做了应力校核，筒身壁厚满足1.5倍安全系数要求，封头处的应力冗余量达到2倍以上，可应对短时的压力冲击工况。罐体内部做光滑过渡处理，无突兀的凸起或死角，避免气体中的杂质在内部积存，同时内壁的光滑表面可降低气体流动时的阻力，减少充放气过程中的压力损失。在安装边界上，罐体的最大外径为安装占用的最大平面尺寸，顶部接口突出封头表面的高度仅为接口直径的0.6倍，不会占用过多上部空间，可适配多数小型设备的内部安装间隙，放置时底部仅需要平整的支撑面即可，无需额外的抗震固定结构，在常规工业设备的振动环境下不会出现倾倒或位移。这类结构相比卧式同容积储罐，占用的平面安装面积更小，

　　适合在桌面型小型气动设备、便携式气源装置、实验室小型气路系统中使用，充放气过程中气流从顶部接口进出，不会带动底部积存的少量冷凝水进入下游管路，可在一定程度上提升下游气动元件的使用寿命。建模过程中对所有的过渡圆角、焊缝预留位置、接口螺纹参数都做了精确还原，可直接用于结构受力仿真、安装干涉检查、管路配套选型等工作，结构细节完全符合实际加工的工艺要求，不存在无法加工的倒扣或极端薄壁结构，筒身的三段式结构也适配常规的卷板焊接加工工艺，无需特殊的成型设备即可完成生产制造。
