金属板拼接式门框组件结构设计

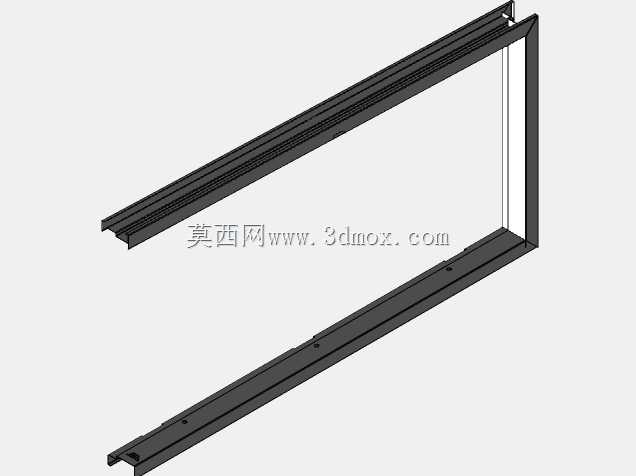

　　这套金属板门框组件主要应用于特种厢式设备、小型工程作业舱室以及定制化工业防护舱的出入口部位，区别于民用建筑的装饰性门框，其核心作用是为舱门提供可靠的安装承载基础，同时兼顾舱体边角的结构强化效果，在频繁开合、存在一定振动载荷的使用场景下，避免门框连接处出现应力变形、焊缝开裂等问题。整套组件拆分为三个独立零件，分别对应车头侧安装段、铰链侧连接段以及车架侧固定段，这种分段式设计并非随意拆分，而是充分考虑了钣金加工的折弯工艺限制、现场安装的对位便利性，以及后期局部损坏后的可替换性——如果采用整体折弯成型的门框结构，不仅大尺寸板件在折弯时容易出现角度偏差，运输过程中边角磕碰变形后只能整体更换，分段结构则可以单独更换受损段，大幅降低运维成本。

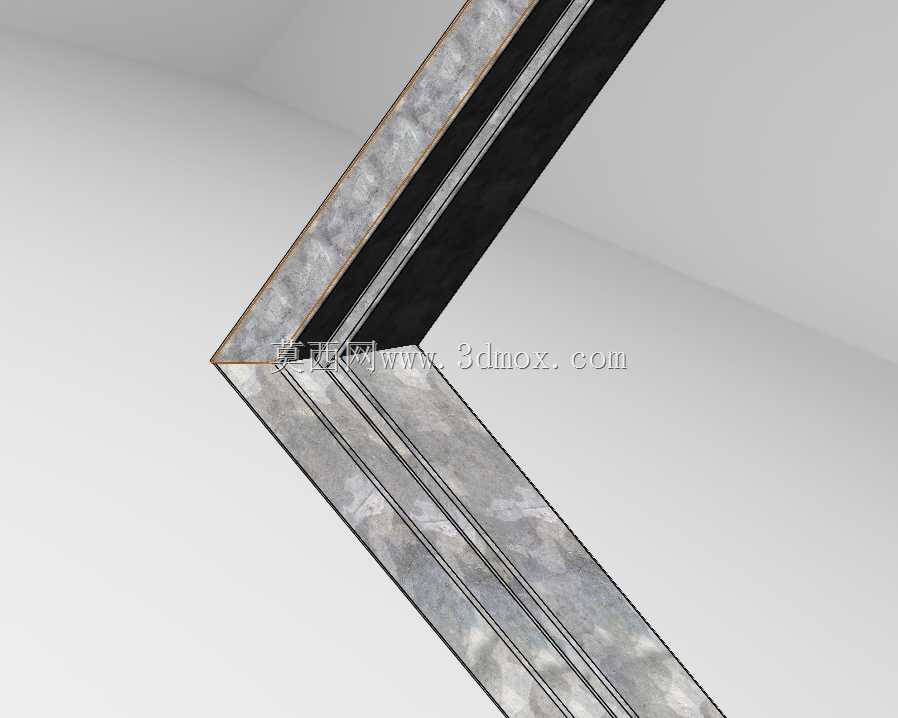

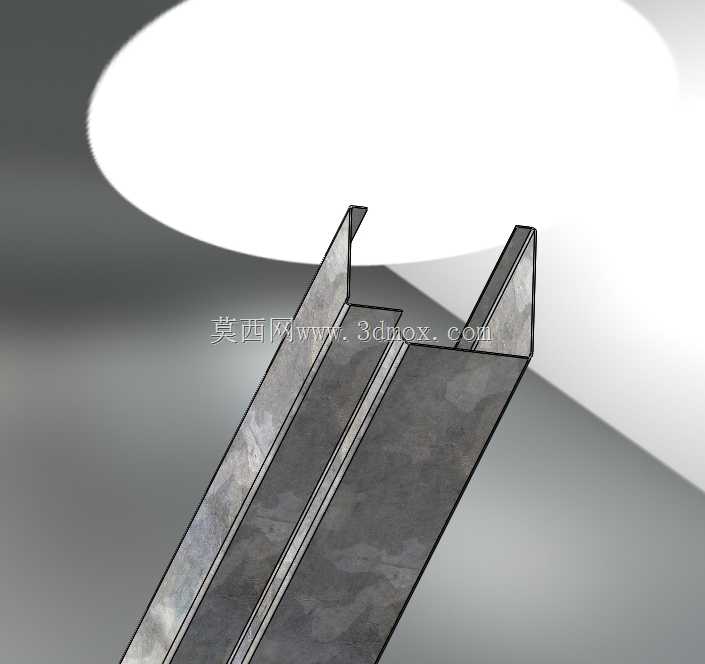

　　从功能特性来看，三个零件的截面均采用多层折边结构，外层折边直接与舱体的金属蒙皮贴合焊接，接触边预留了均匀的焊接让位间隙，不需要现场修磨就能保证焊脚高度一致；内层的两道平行凸筋一方面提升了板件自身的截面惯性矩，用1.5mm厚度的冷轧钢板就能达到传统3mm厚平板门框的结构强度，有效降低整体重量，另一方面这两道凸筋形成了密封胶条的安装卡槽，胶条嵌入后不会因为长期开关门的摩擦出现移位脱落，保证舱室的防尘防水密封性能。铰链侧的连接段专门预留了铰链安装的沉台位，沉台的平面度公差控制在0.2mm以内，安装铰链时不需要额外加调整垫片就能保证门体的开合同轴度，避免出现门体下垂、开关卡滞的问题；车架侧的固定段则在下端设计了延伸的固定支脚，支脚上的长圆孔可以适配车架安装孔位的累计误差，安装时可以前后微调门框的整体位置，保证门体与门框四周的间隙均匀。

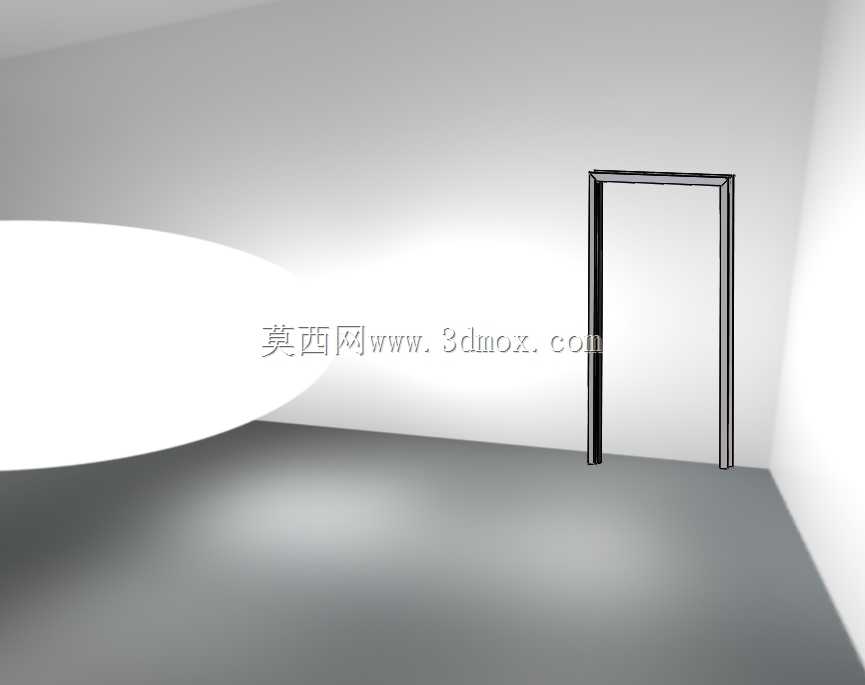

　　设计过程中首先核算了门框的整体受力边界：门体重量按25kg计算，开关门的冲击载荷按1.5倍动载系数核算，每个折边的折弯半径取板厚的1.5倍，避免折弯处出现应力集中断裂；三个分段的对接位置特意避开了铰链安装位、门锁安装位这些应力集中区域，对接处采用插接式结构，安装时先将三个段插接定位再进行满焊，不需要额外的工装夹具就能保证整体的对角线尺寸误差控制在1mm以内。安装边界方面，门框的整体外轮廓尺寸适配常规6s规格舱体的出入口，外侧折边宽度为25mm，刚好覆盖舱体蒙皮与内部骨架的拼接缝隙，不需要额外打密封胶就能实现基础的防水效果；门框的内净空尺寸预留了4mm的门体间隙，四周间隙均匀，既不会因为间隙过大导致密封失效，也不会因为加工误差出现门体刮蹭门框的问题。

　　在实际应用场景中，这类金属板门框除了用于工程作业舱室，也可以适配小型设备的防护检修门、户外机柜的柜门结构，只需要根据实际的门体尺寸调整各分段的长度，截面结构可以直接复用，不需要重新做折弯模具，大幅缩短定制化产品的设计生产周期。不同于铸件门框的厚重感，钣金拼接式门框的重量仅为同尺寸铸件门框的三分之一，对于有轻量化要求的移动设备舱体来说，能有效降低整体自重，提升设备的机动性能；同时钣金件的加工周期更短，不需要开模，小批量定制的成本远低于铸造或者挤压型材的门框结构。设计时还特意在各段的非安装面预留了电泳工艺的沥水孔，表面处理时不会出现积液残液的问题，提升门框的防锈耐腐蚀性能，在户外高湿、高盐雾的使用环境下，也能保证长期的结构强度，不会因为锈蚀导致门体开合失效。
