立式支腿结构承压储运用罐体设备

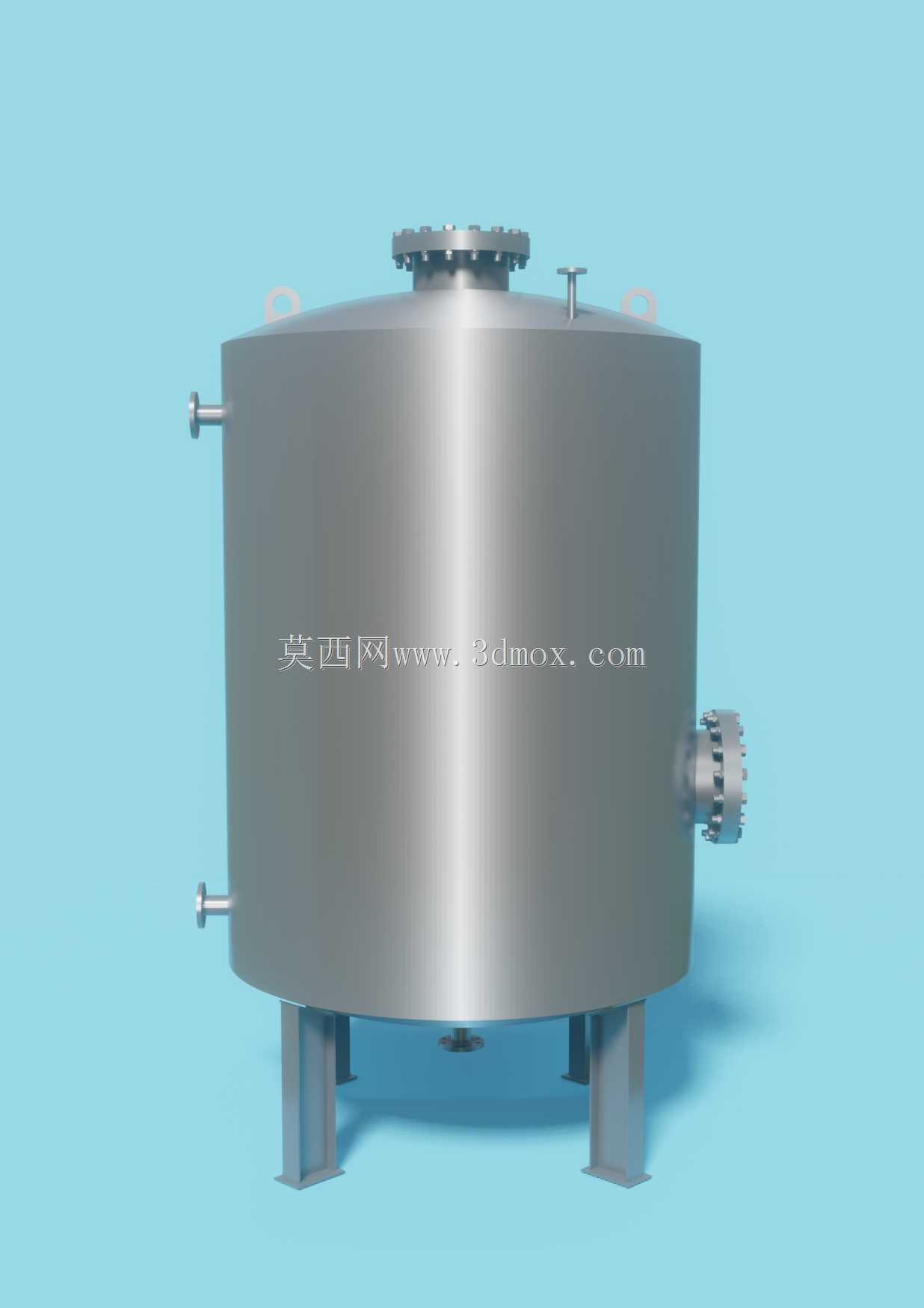

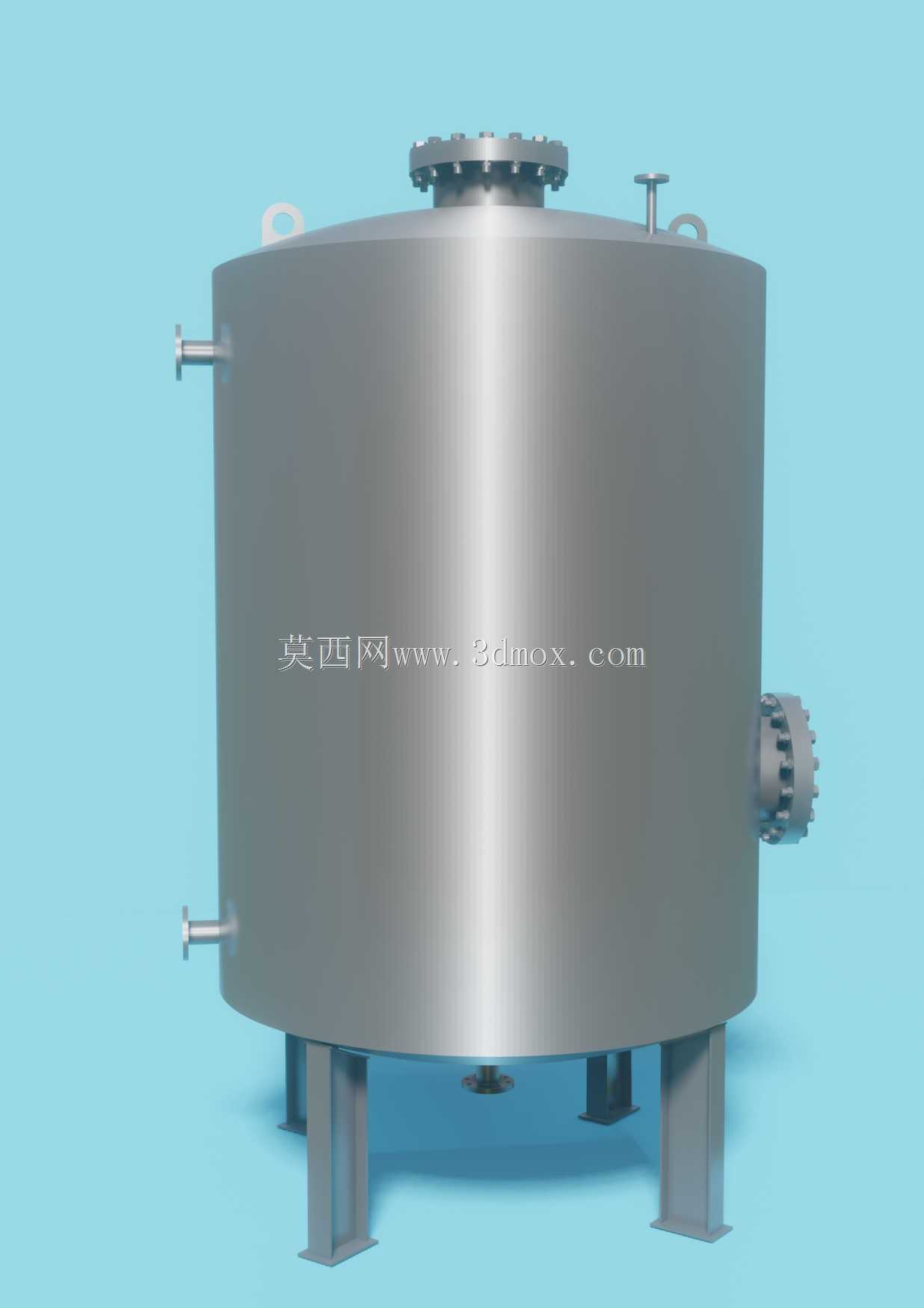

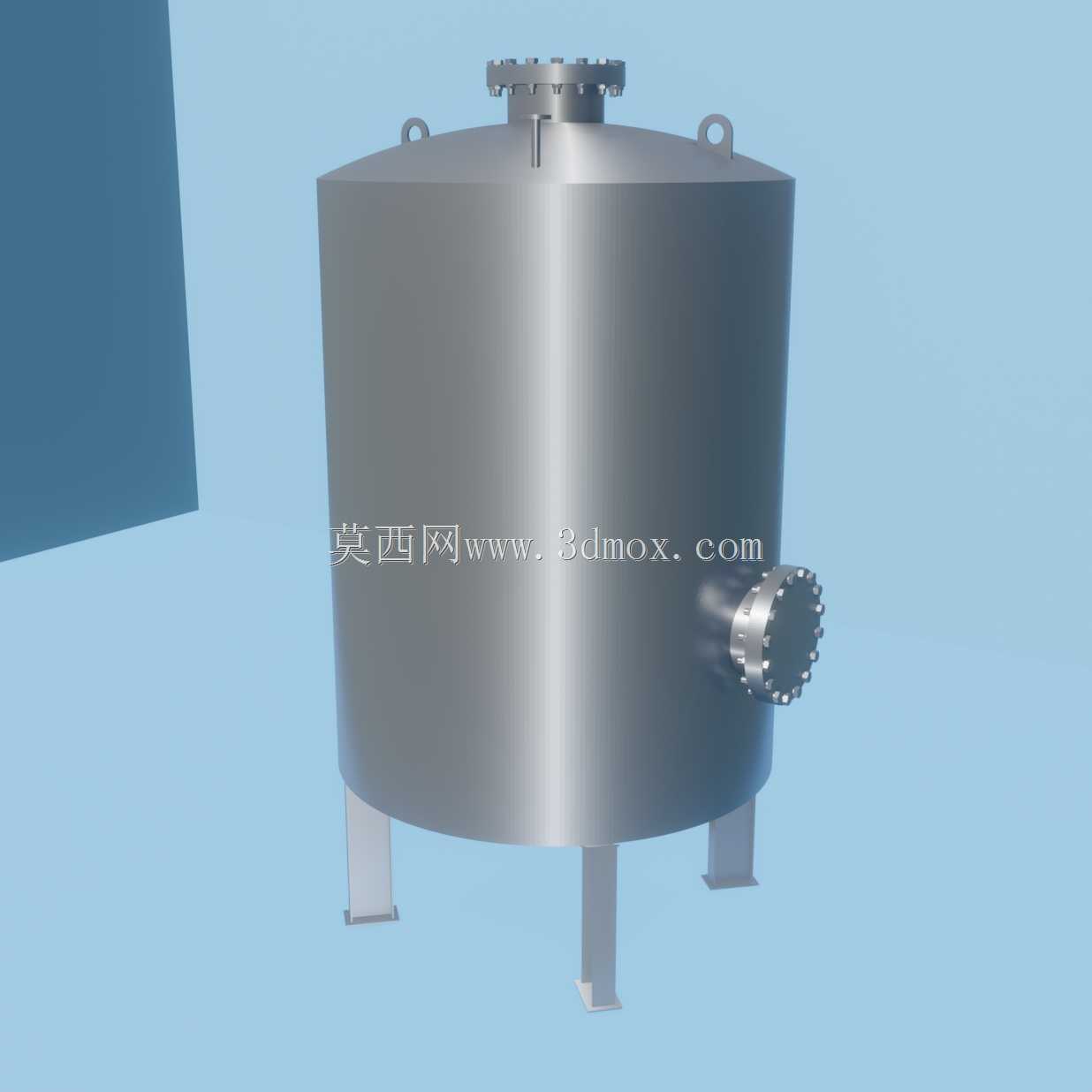

　　这类立式承压罐体在精细化工、食品饮料加工、制药提纯、中小型工业蒸汽配送系统中应用十分广泛，日常生产里常用来完成带压工况下的流体存储、气液两相介质缓冲、稳压输出等作业，部分经过内表面抛光处理的同结构罐体，还可直接用于卫生级要求的物料暂存环节，适配多数常压到中低压的连续生产管线布局。从结构设计逻辑来看，整体采用立式圆柱筒体搭配标准椭圆封头的构型，相比卧式同容积罐体，能大幅缩减占地投影面积，对于车间内管线排布紧凑、可用地面空间有限的场景适配性更强；底部采用三根均匀分布的支腿式支撑结构，支腿与下封头的连接位置做了局部应力扩散补强，避免满液承压状态下支撑点处出现局部应力集中导致的筒体变形，支腿底部预留了地脚螺栓安装孔位，

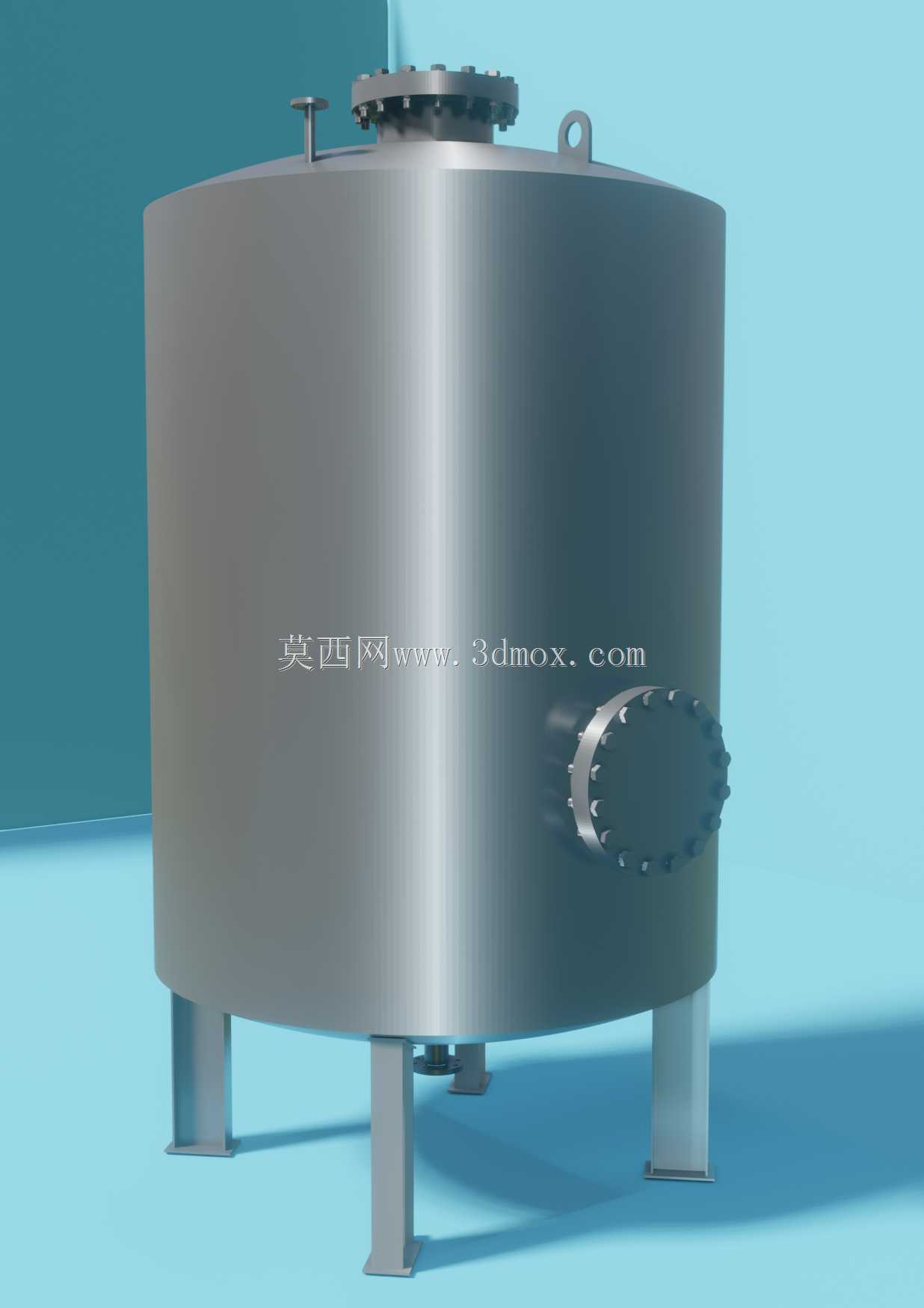

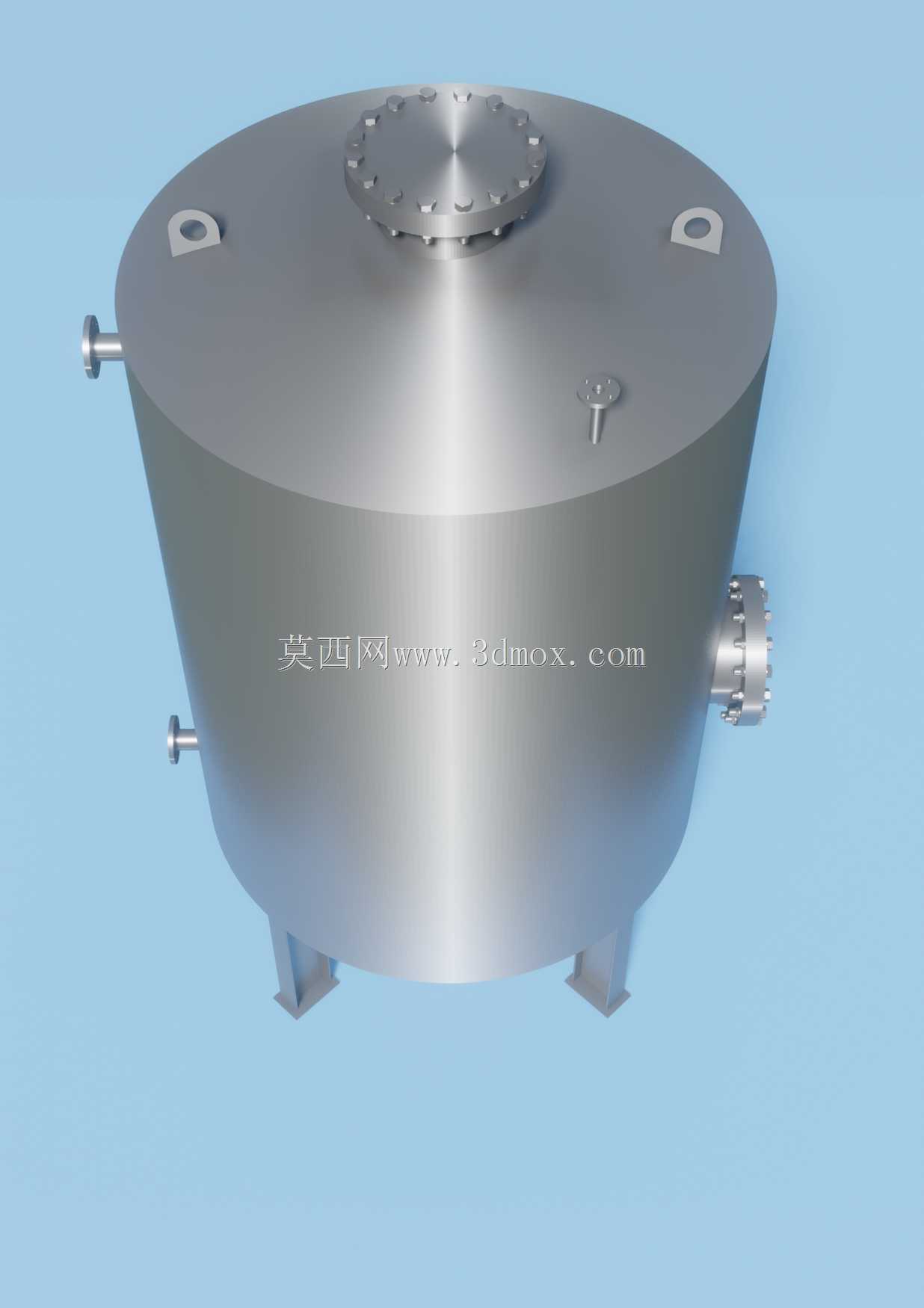

　　安装时可直接通过膨胀螺栓与混凝土地面做刚性固定，无需额外搭建大型混凝土鞍座基础，能有效压缩现场安装的施工周期与土建成本。罐体顶部设置了带法兰快开结构的人孔组件，日常运维时检修人员可通过该位置进入罐体内部完成清洁、焊缝检测、内件更换等作业，人孔旁对称布置的两个吊耳结构，可直接配合车间内的桥式起重机完成整罐的吊装移位、安装就位作业，无需额外焊接临时吊点，减少现场施工对罐体母材防腐层的破坏。筒体侧下方设置的带颈对焊法兰接口，是主要的介质进出通道，法兰密封面采用凸面构型，可搭配缠绕式垫片实现中低压工况下的可靠密封，能有效避免带压输送过程中出现介质渗漏问题；接口的接管位置做了内伸式倒角处理，可减少介质进出时对筒体内壁的直接冲刷，

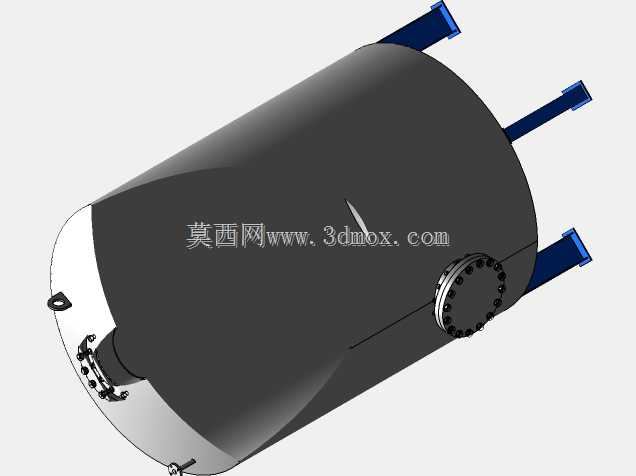

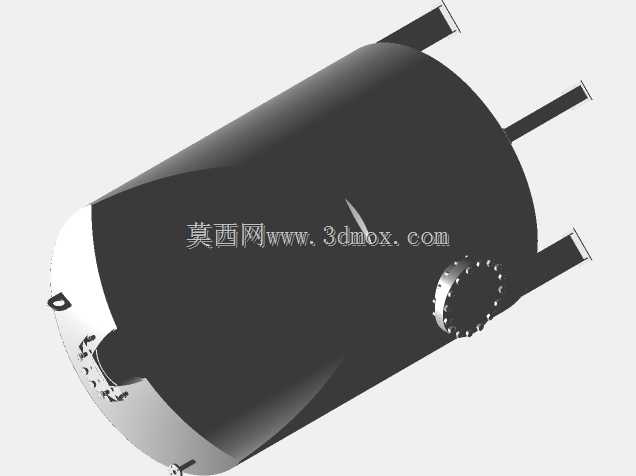

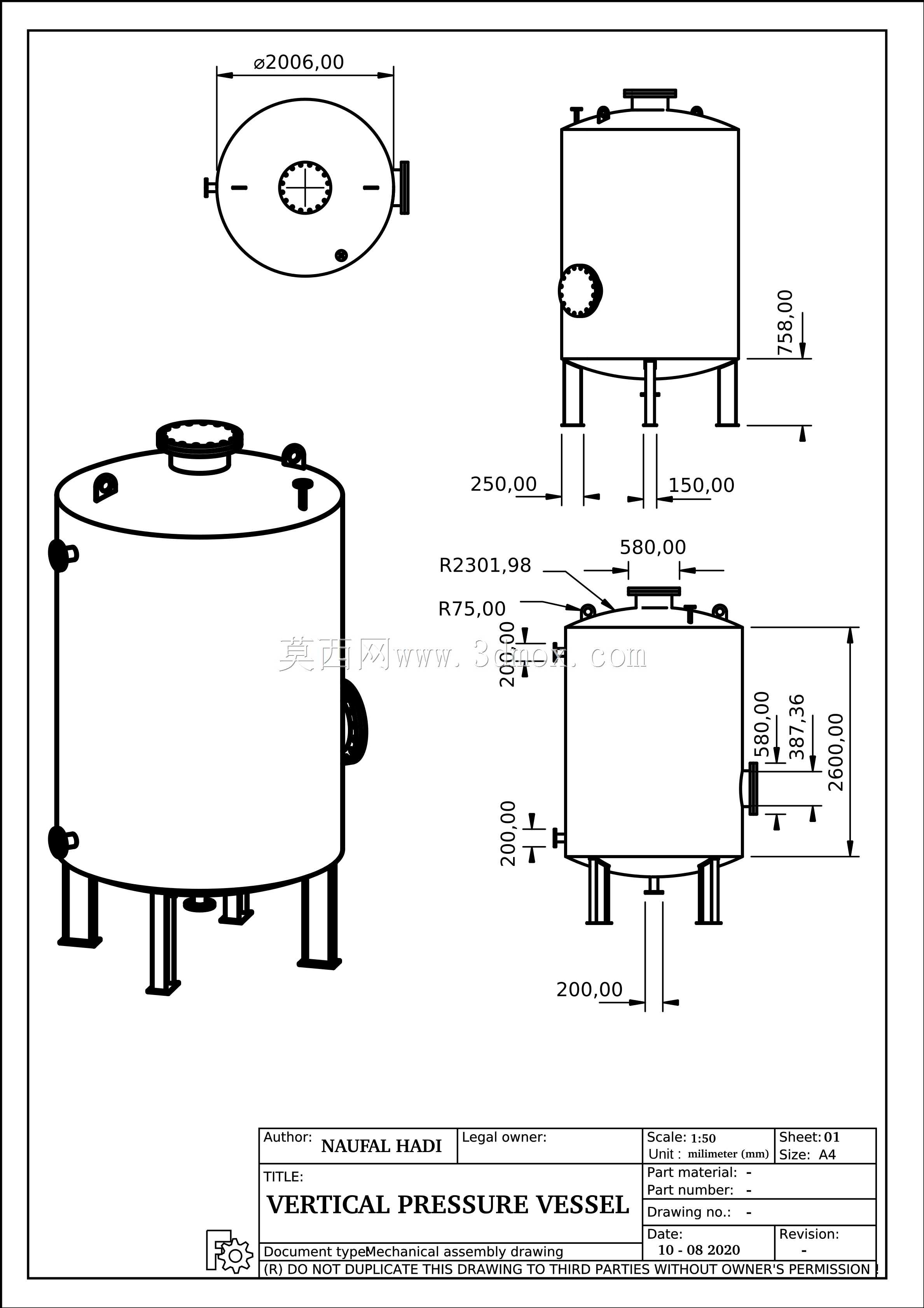

　　延长罐体整体的使用寿命。建模过程中，筒体与上下封头的连接焊缝位置做了符合实际焊接工艺的余高处理，所有法兰的螺栓孔排布、密封面尺寸均匹配现行管法兰标准，支腿的截面尺寸、支撑间距经过满液载荷下的倾覆力矩校核，即使在侧方管线存在一定附加推力的工况下，也能保证罐体放置的稳定性。从安装边界来看，该类罐体的顶部人孔需要预留至少一人高度的操作空间，方便日常开启人孔盖完成检修作业，侧方法兰接口需要预留对应阀门、管线的安装操作距离，底部支腿下方需要预留至少一百毫米的净空，方便后期布置排污管线、做底部防腐层的检修维护。不同于大型立式储罐的现场焊接制作模式，这类中小型立式承压罐体多为工厂预制完成整体发货，到现场后仅需完成地脚固定、管线对接即可投入使用，

　　整体结构没有复杂的内件配置，后期运维成本较低，对于中小产能的生产线配套来说，选型适配的灵活性很高。建模时所有转角位置都做了符合实际加工工艺的圆角处理，避免出现尖锐直角导致的应力集中问题，筒体壁厚、封头厚度的取值匹配常规中低压工况的强度要求，可直接作为同类型罐体初步设计的结构参考，也可用于生产车间的布局规划、管线对接模拟等场景，帮助设计人员提前预判安装过程中可能出现的空间干涉问题，减少现场施工的改动量。
