卧式不锈钢承压储运用罐体结构设计

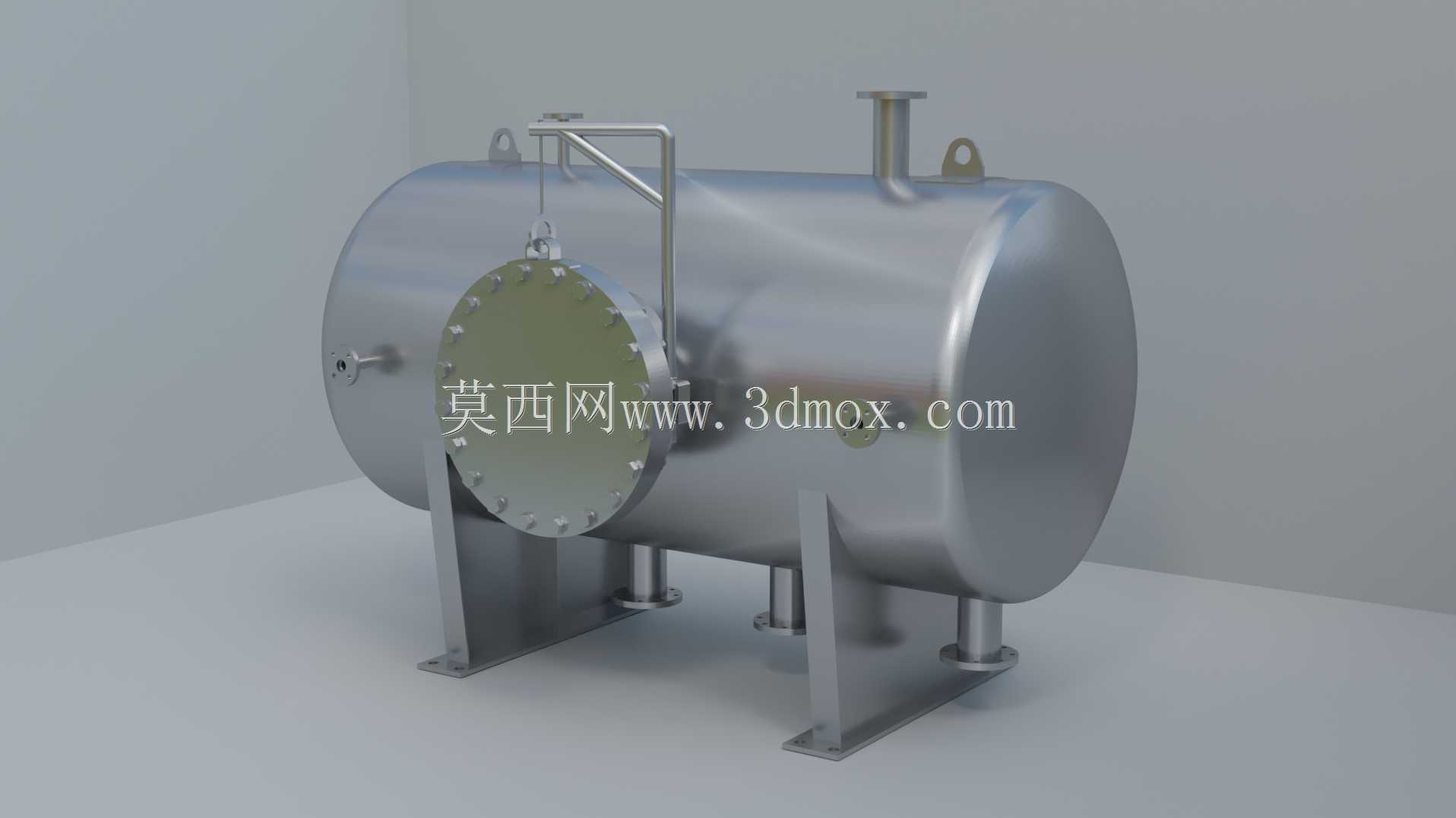

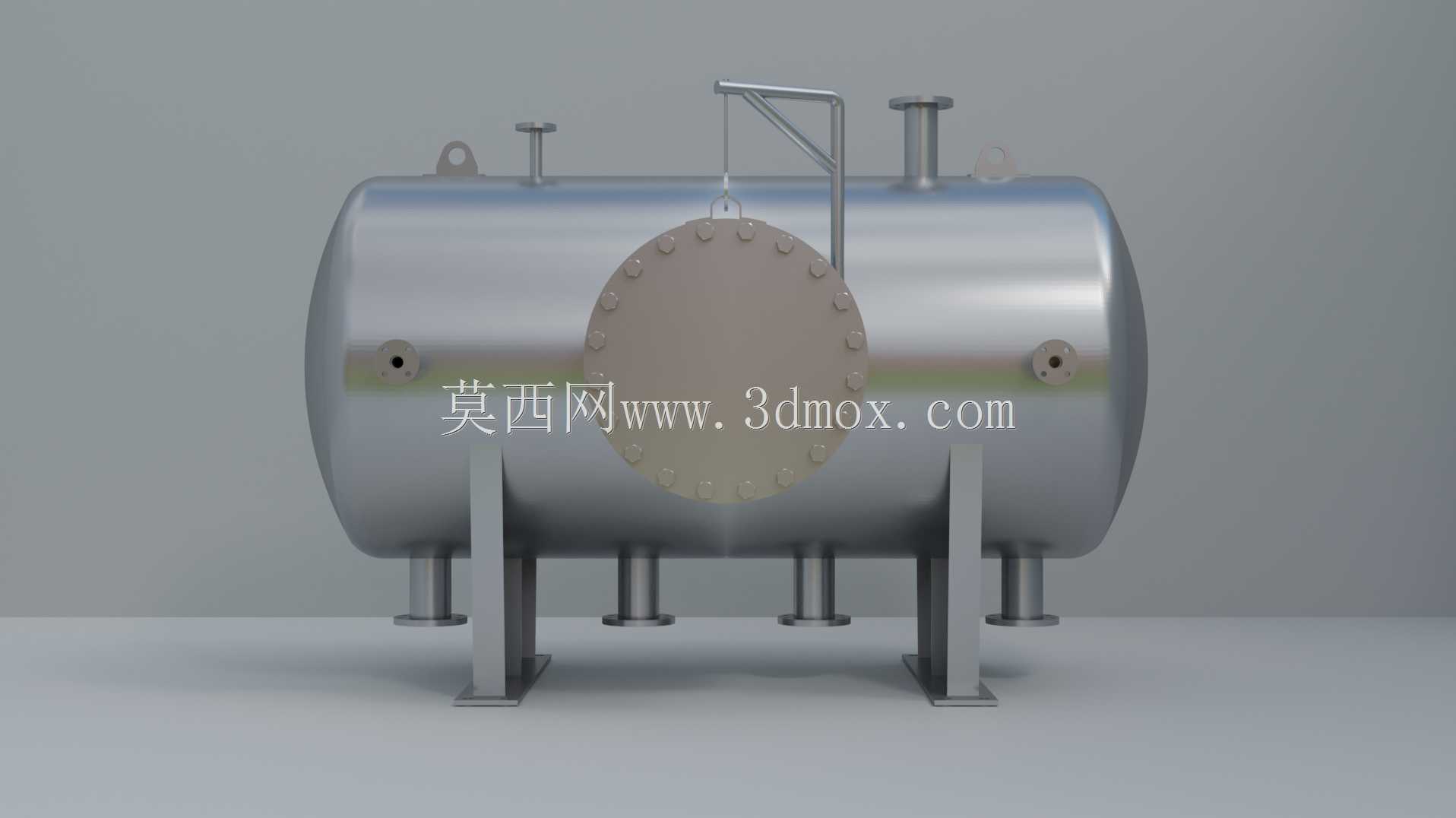

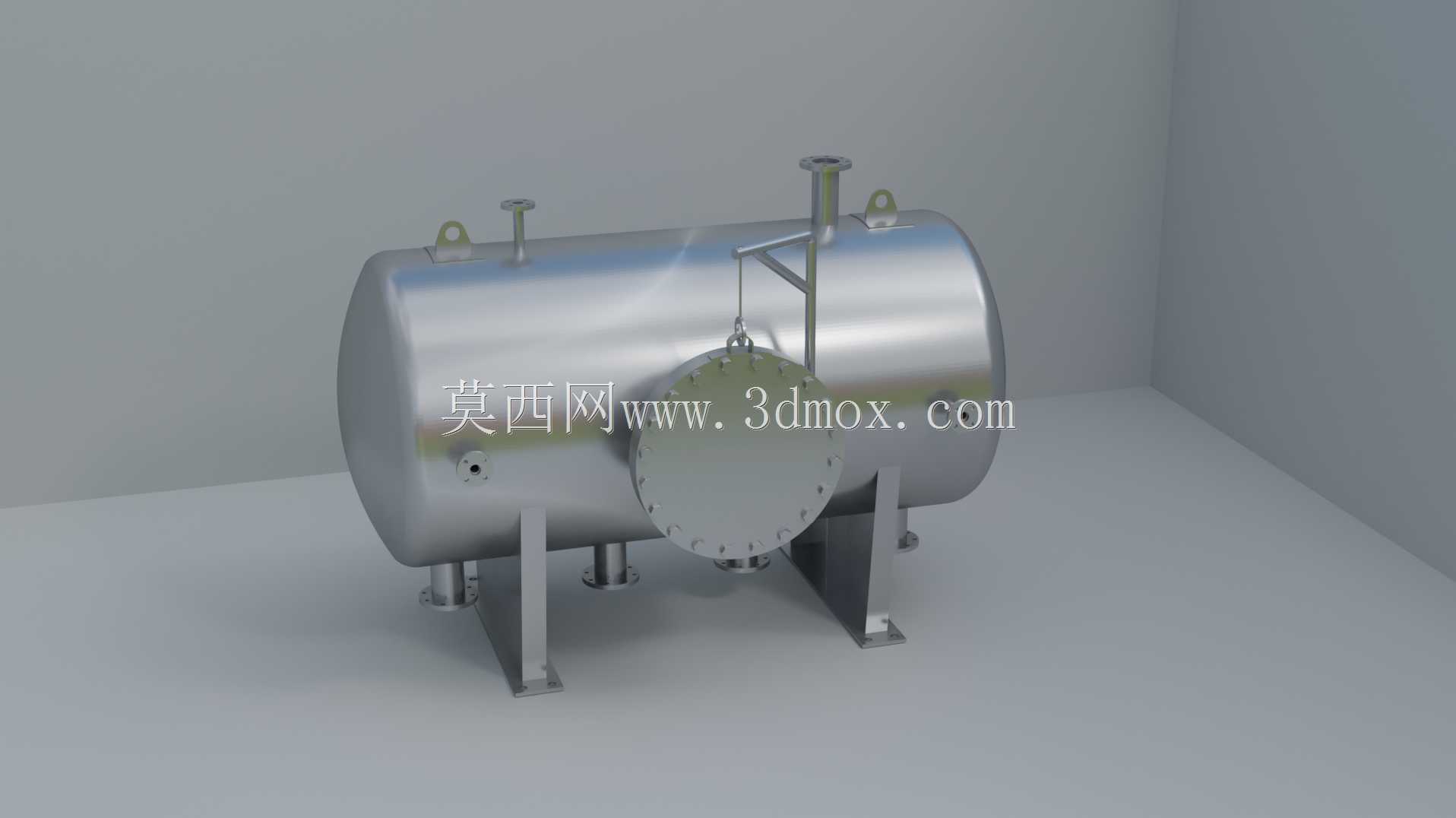

　　在化工物料储运、轻工生产制程、水处理配套系统中，这类卧式不锈钢承压罐体是应用频次极高的静设备，核心作用是在带压工况下完成气态、液态介质的暂存、缓冲与工艺稳压，区别于立式储罐的占地特征，卧式结构更适配厂房层高受限、需要低位布置接管的安装场景，能有效降低介质输送的管线扬程损耗。从结构设计逻辑来看，整个罐体采用等直径圆筒搭配两端标准椭圆封头的主体构型，椭圆封头的曲面曲率经过力学校核，能在给定壁厚下均匀分散内压产生的环向与轴向应力，避免平封头结构带来的应力集中问题，减少局部补强的额外材料投入。筒体侧面设置的大直径快开人孔结构，是为了满足设备投用后的内部检修、残留物清理需求，人孔法兰采用带颈对焊结构，配套的盲板上均匀布置螺栓孔，

　　安装时通过定扭矩紧固保证密封面的压合均匀性，人孔旁设置的踏步扶手结构，方便运维人员攀爬操作时的安全防护，避免高空作业的滑脱风险。罐体顶部设置的多组接管，分别对应介质进料、安全附件安装、排气放空的功能需求，不同口径的接管均采用无缝钢管与筒体焊接连接，接管与筒体的连接位置做了圆弧过渡补强，抵消开孔造成的筒体强度削弱；底部布置的三组支撑式鞍座，是卧式容器的标准支撑结构，鞍座的弧形托板与筒体外径完全贴合，能将罐体满载时的重量均匀传递到基础预埋钢板上，其中一组鞍座设计为固定端，其余为滑动端，可抵消设备运行时温度变化产生的热胀冷缩位移，避免结构应力拉裂焊缝。底部伸出的多组小口径接管，分别承担介质出料、排污、液位检测接口的功能，

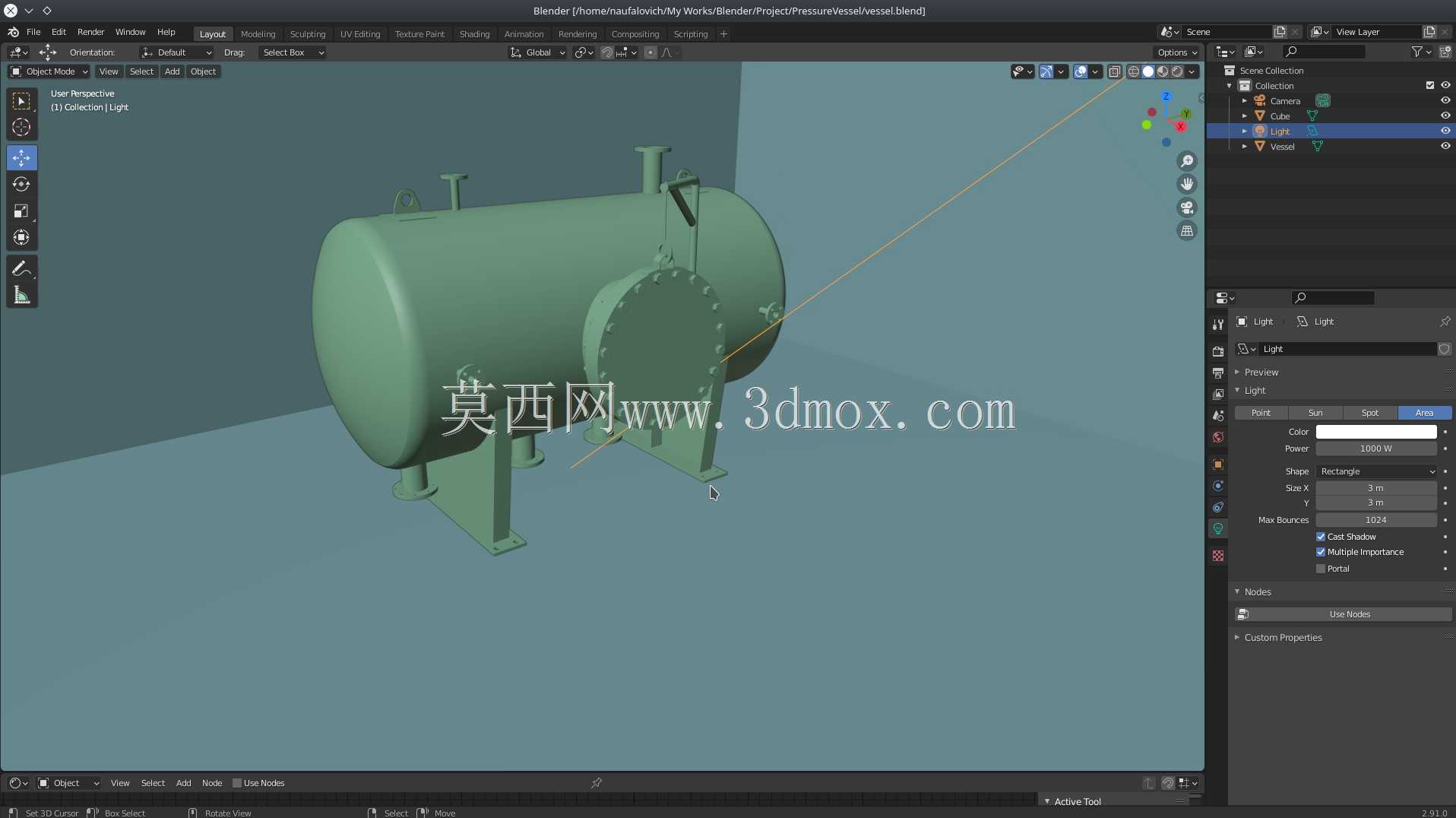

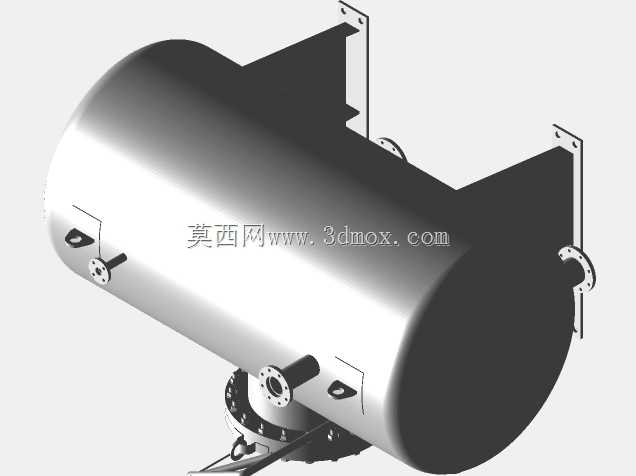

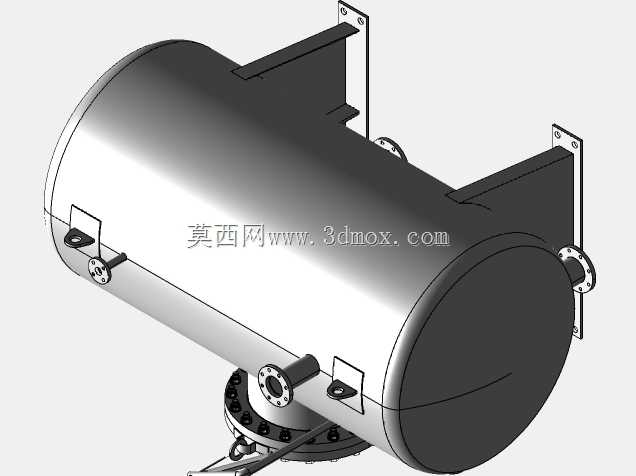

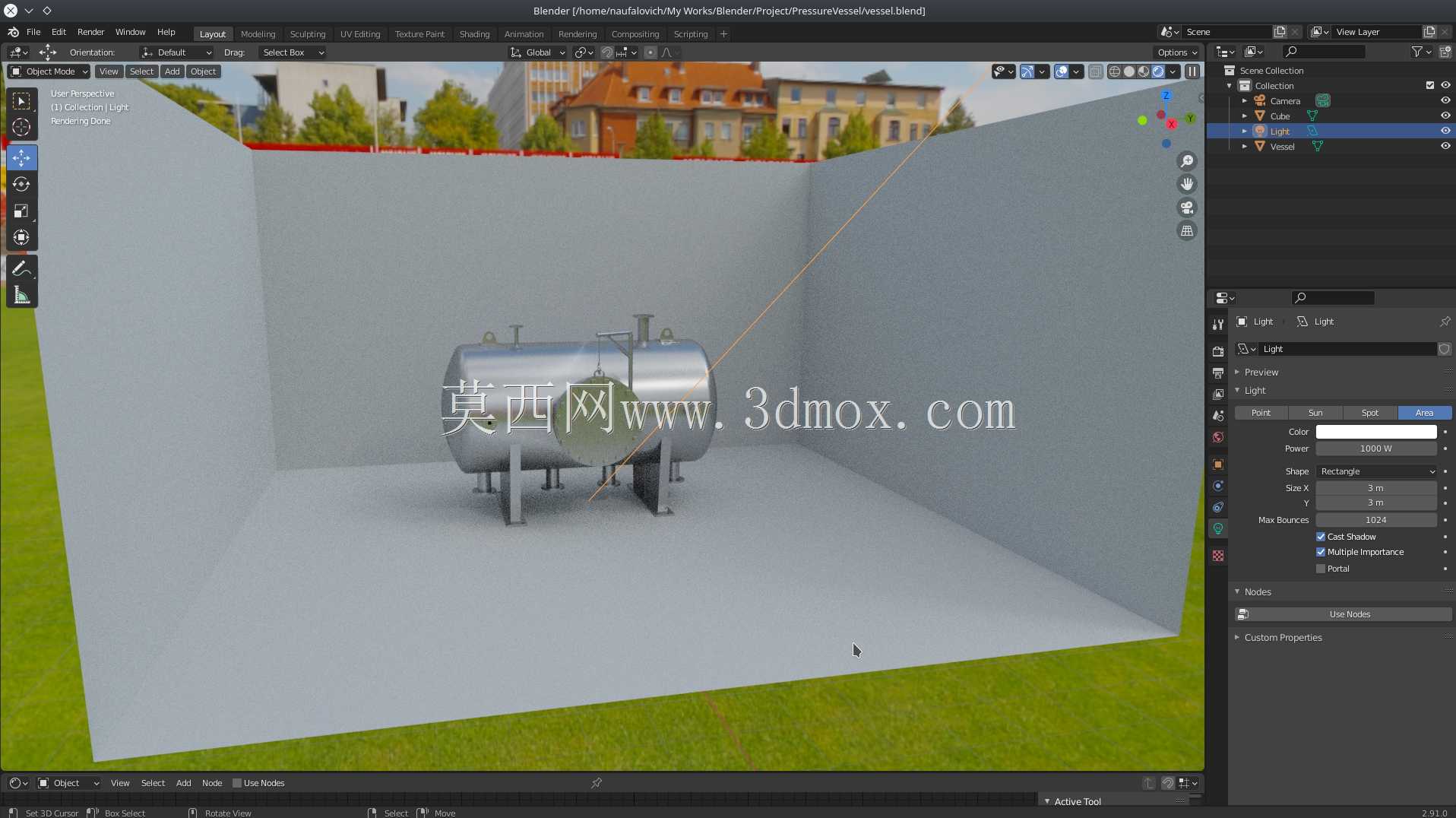

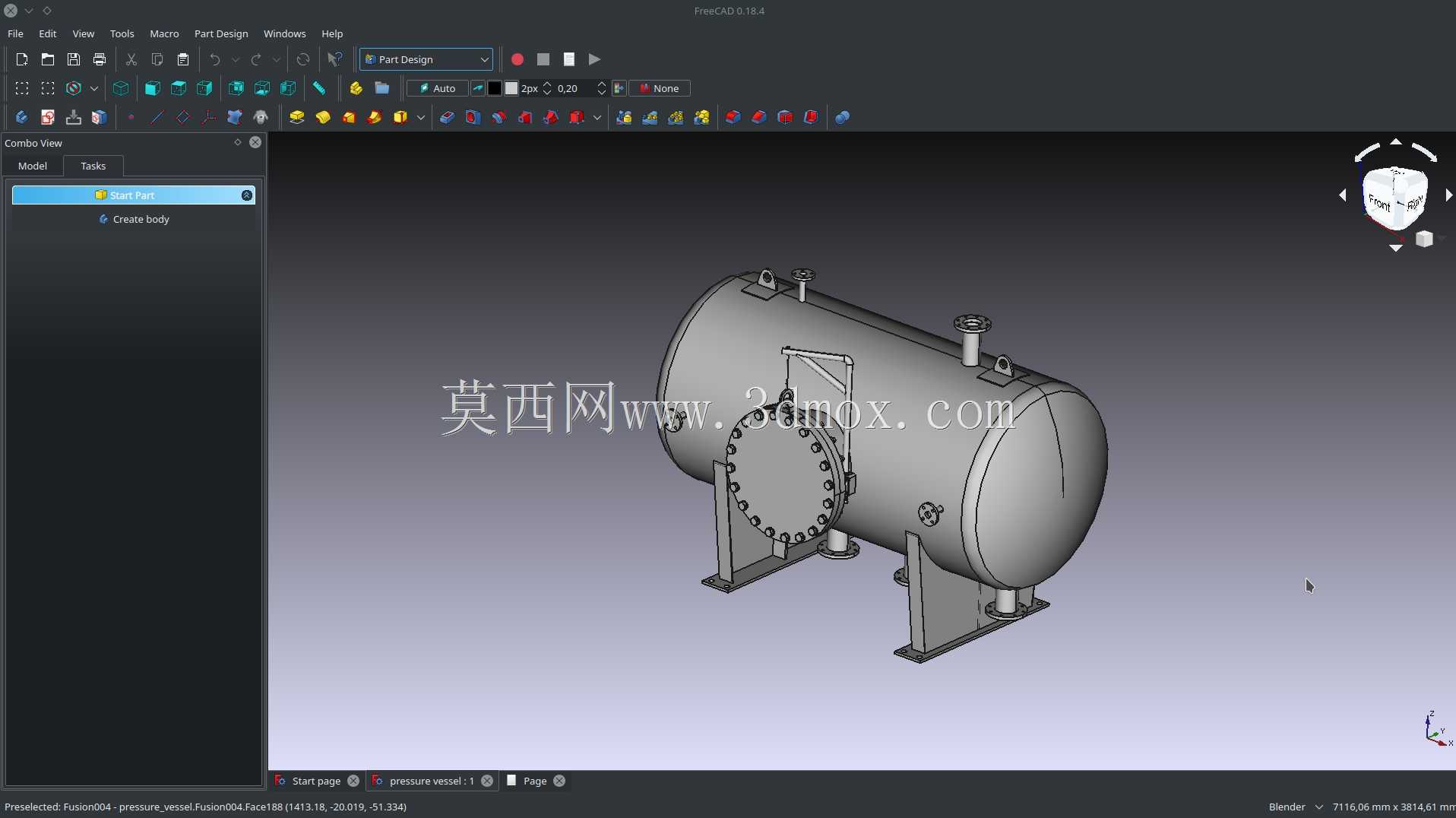

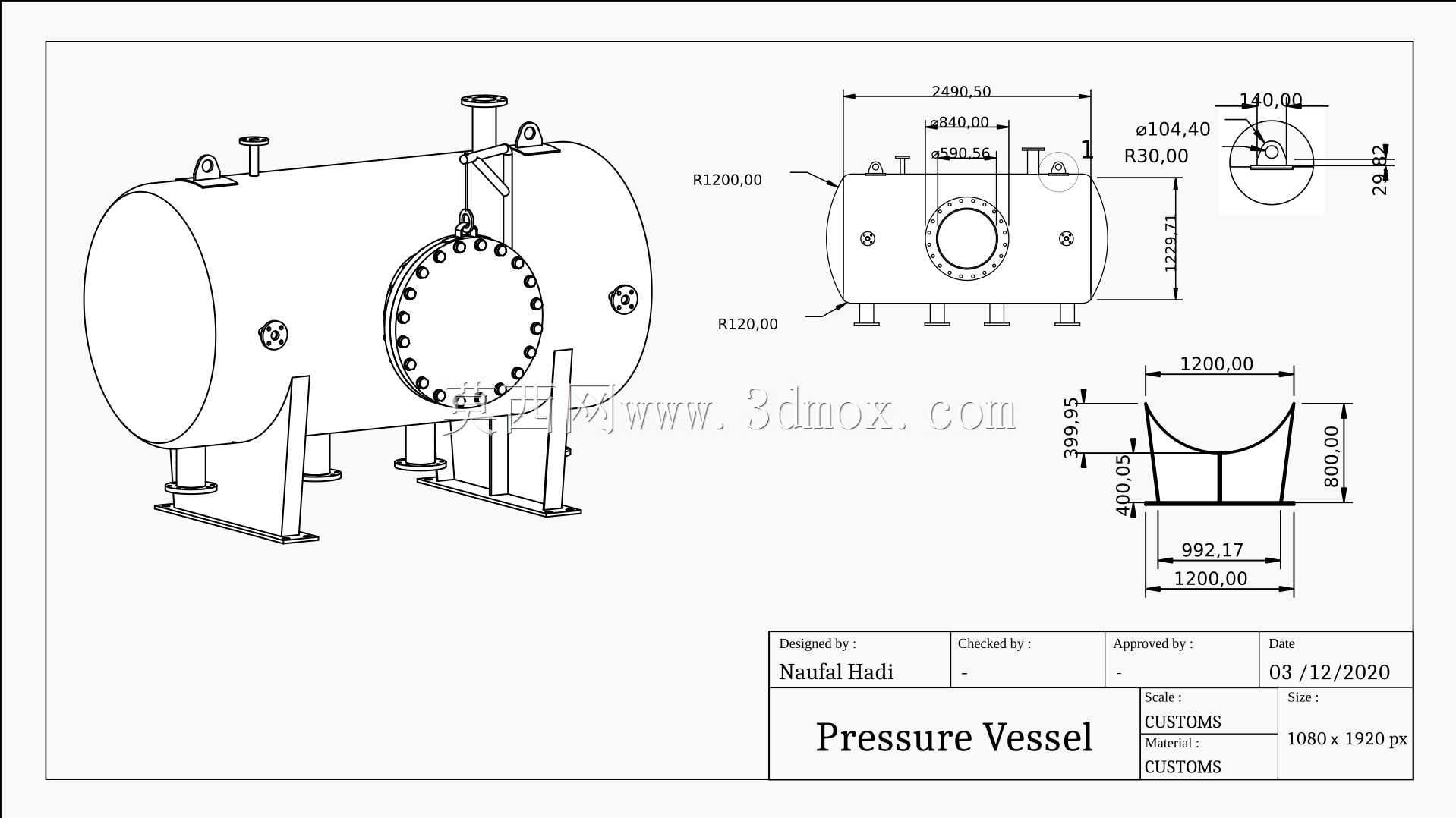

　　排污口设置在筒体最低位置，能保证停机时内部残液完全排空，减少介质残留带来的内壁腐蚀风险。建模过程中，所有焊接结构的焊脚尺寸都按照承压设备规范做了等比例还原，法兰密封面的水线结构、鞍座上的地脚螺栓开孔、吊耳的受力结构都做了细节呈现，方便后续做有限元应力分析时直接导入模型，不需要额外做结构简化。从安装边界来看，这类罐体的水平长度、筒体直径、鞍座间距都需要匹配现场的基础预留尺寸，顶部接管的伸出高度要满足上方管线排布的净空要求，侧面人孔的开启方向要预留足够的操作空间，保证检修时盲板可以完全翻开不被周边管线遮挡。实际选型时，需要根据设计压力、介质腐蚀裕量确定筒体壁厚，不锈钢材质的选择适配多数有洁净要求、弱腐蚀介质的工况，

　　内壁做抛光处理后还可用于食品、制药行业的物料储存，结构上的模块化设计也方便后续根据需求增加保温层、夹套结构，拓展加热、冷却的工艺功能。整个结构没有冗余的受力部件，所有外附件都直接焊接在筒体的应力非敏感区域，避免额外的载荷叠加造成局部应力超标，接管的排布也兼顾了管线安装的操作便利性，阀门操作位置都设置在人员站立可及的高度，不需要额外搭设操作平台。
