适用于OpenFOAM流场仿真的径向叶轮结构

　　这款叶轮的设计初衷是匹配计算流体动力学仿真场景的验证需求，尤其是针对OpenFOAM平台下的旋转流域数值计算，可直接作为离心式流体做功部件的仿真基准模型使用，覆盖从低压通风到小流量流体输送的多类工况验证需求。从实际应用场景来看，这类径向结构的叶轮广泛适配小型离心风机、微型涡轮做功单元、小口径管道增压装置的核心做功部件，在工业通风管路、小型设备散热风道、低功率流体循环回路中都能见到同结构产品的实际应用，其做功原理是通过叶片旋转带动流域内介质产生离心加速度，将轴向进入的介质沿径向甩出，在叶轮出口形成稳定的压力能与动能输出，满足下游管路的介质输送压力需求。

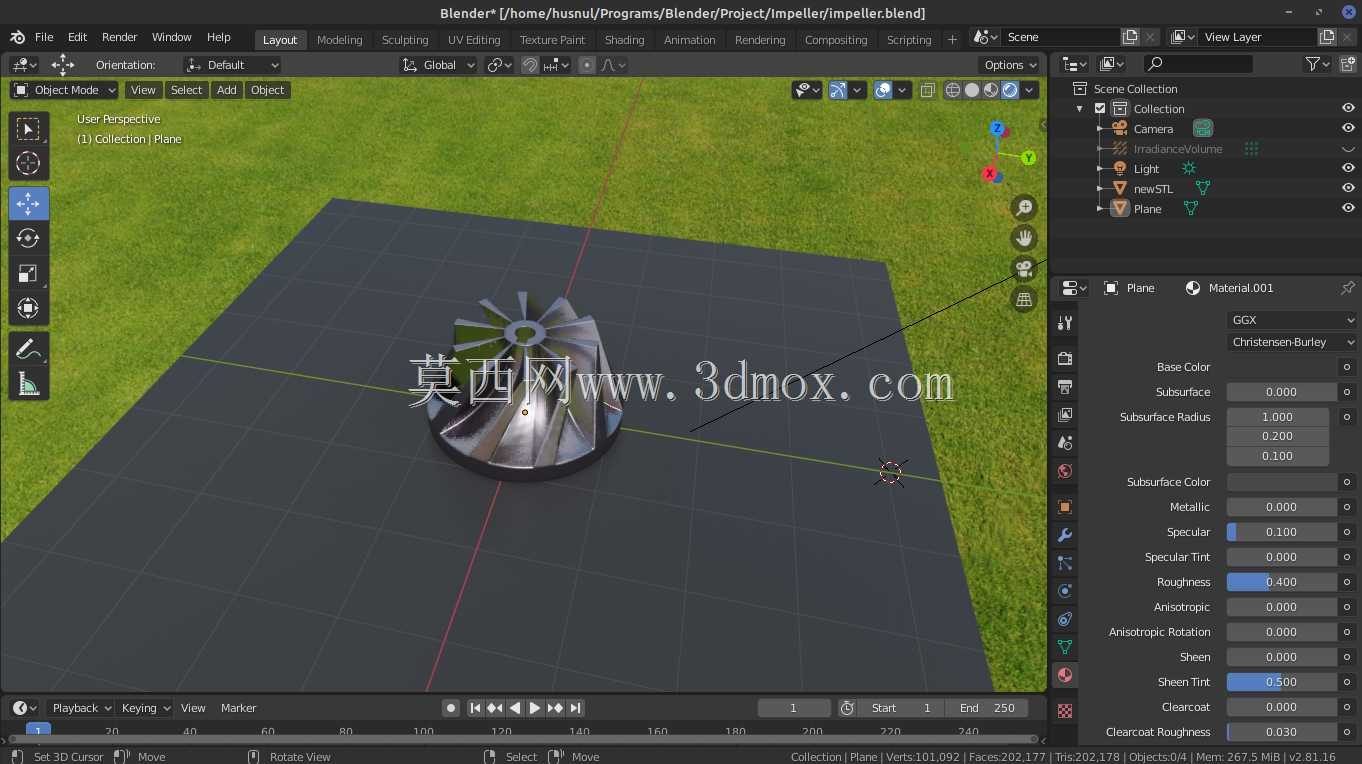

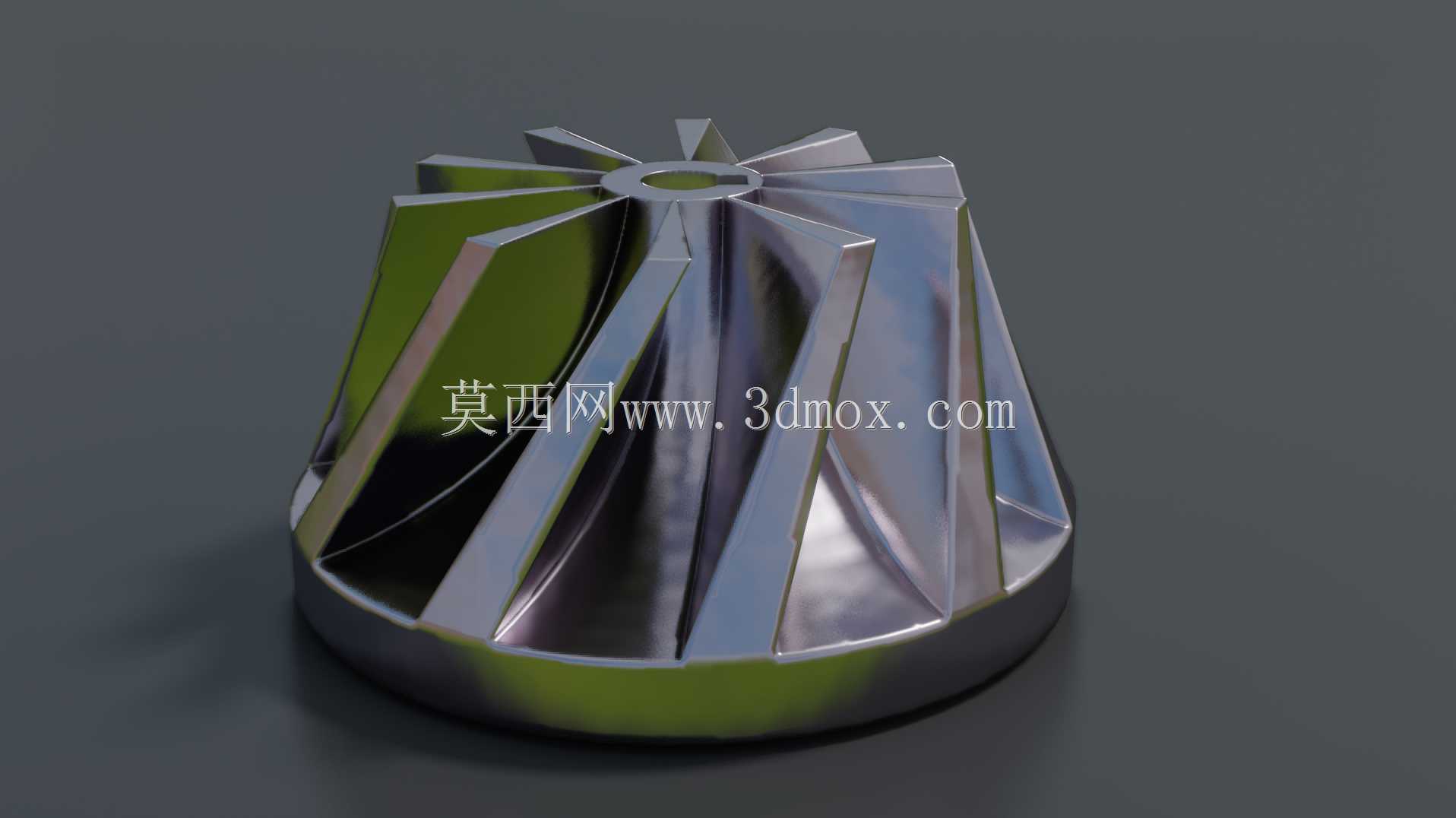

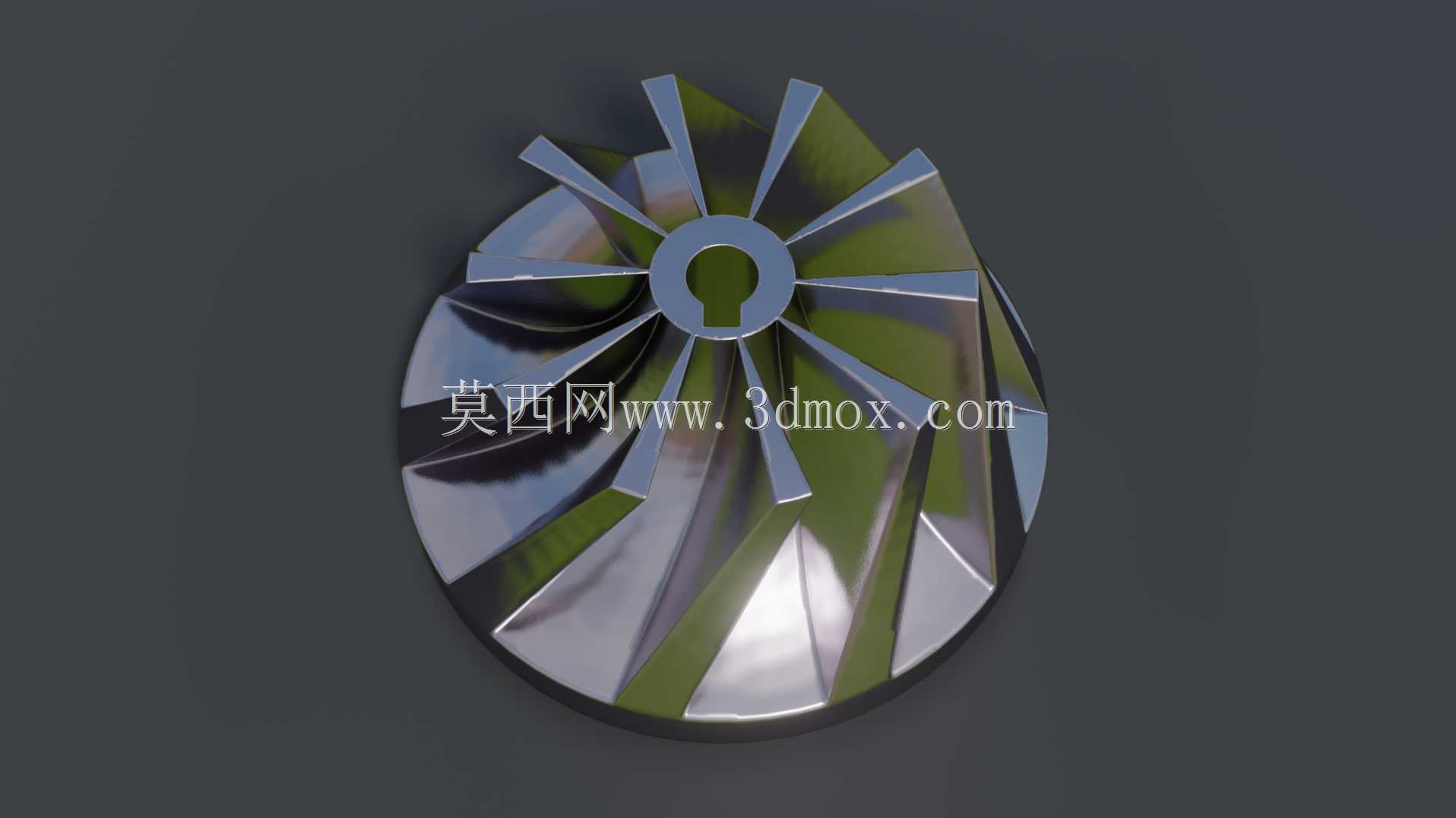

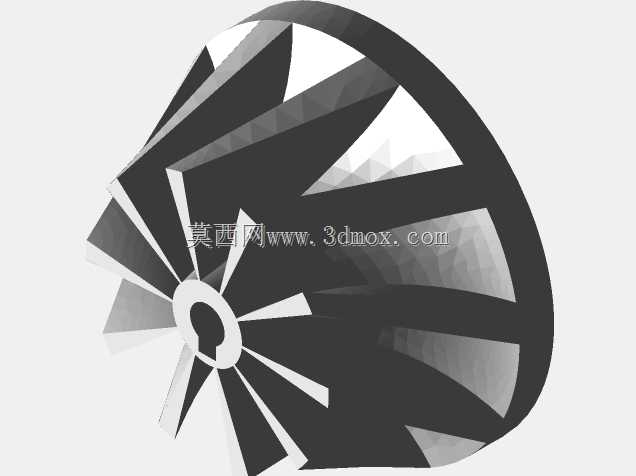

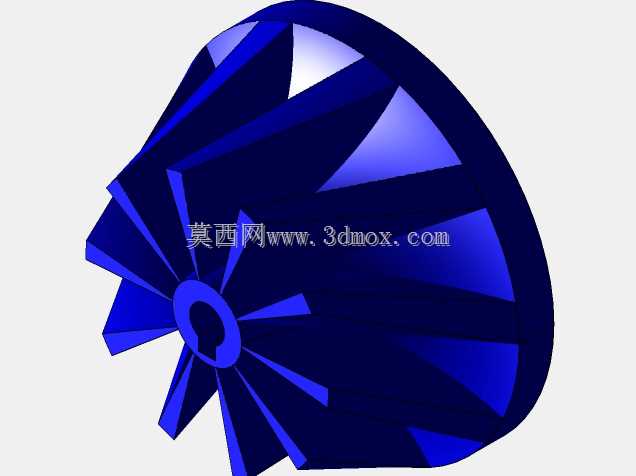

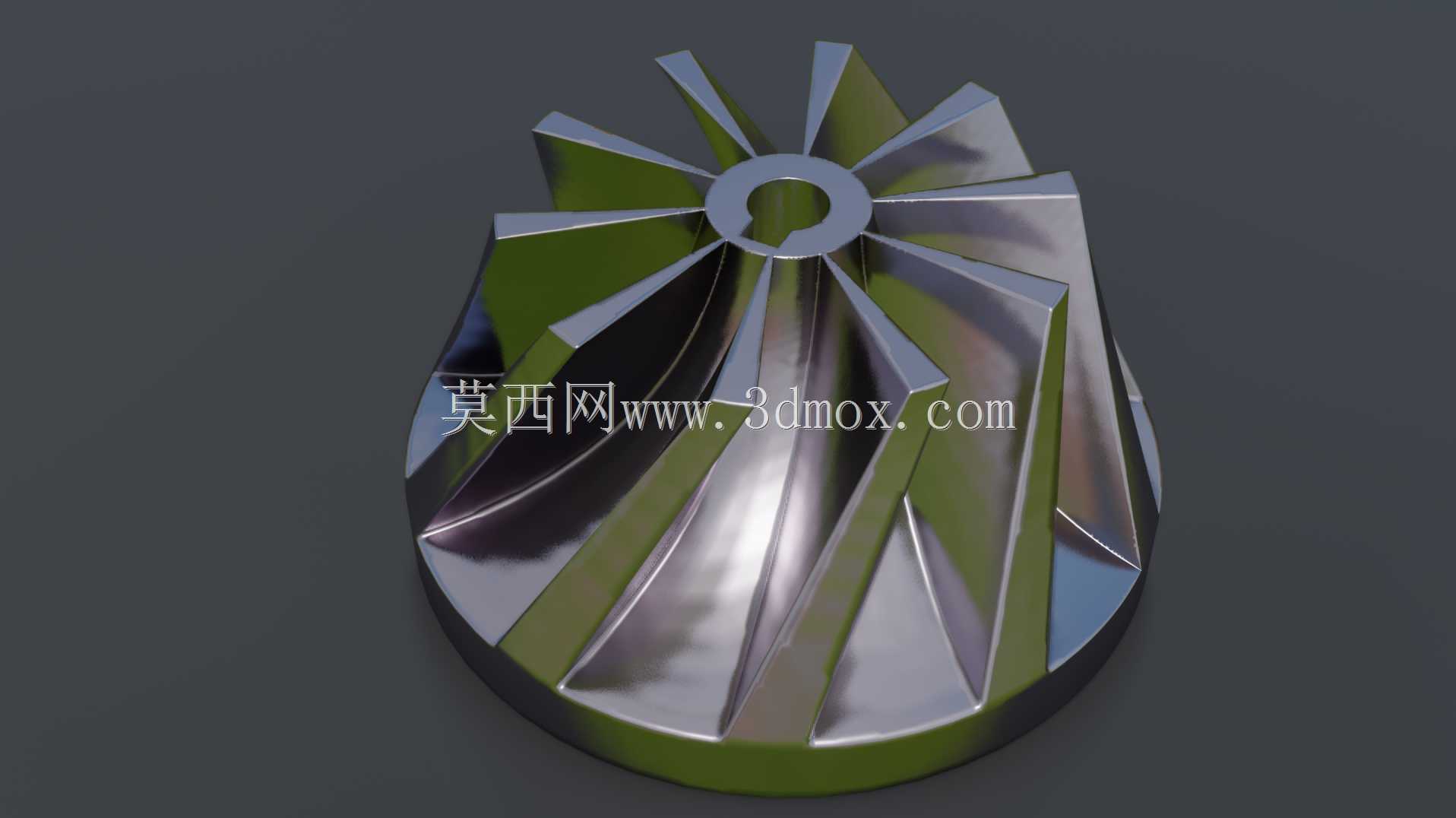

　　从功能特性来看，该叶轮采用等厚扭曲叶片设计，叶片沿轮毂轴向从进口端到出口端存在连续的扭角变化，这种设计能够有效降低介质进入叶轮流道时的入射冲击损失，避免非设计工况下叶道内出现大面积流动分离，提升叶轮在宽流量区间的运行效率。叶轮整体为锥台形回转结构，中心设置带键槽的安装通孔，可直接与同直径的驱动轴配合，通过平键传递扭矩，安装时仅需保证叶轮进口端与流体入流腔体的同轴度偏差在允许范围内，即可避免运行过程中出现偏磨、振动超差的问题。叶片数量经过流场仿真迭代优化，在保证单叶片结构刚度的前提下，平衡了叶道通流面积与叶片做功能力的关系，既不会因为叶片数量过多导致叶道摩擦损失占比过高，也不会因为叶片数量过少造成叶道内介质滑移系数过大，降低叶轮的做功效率。

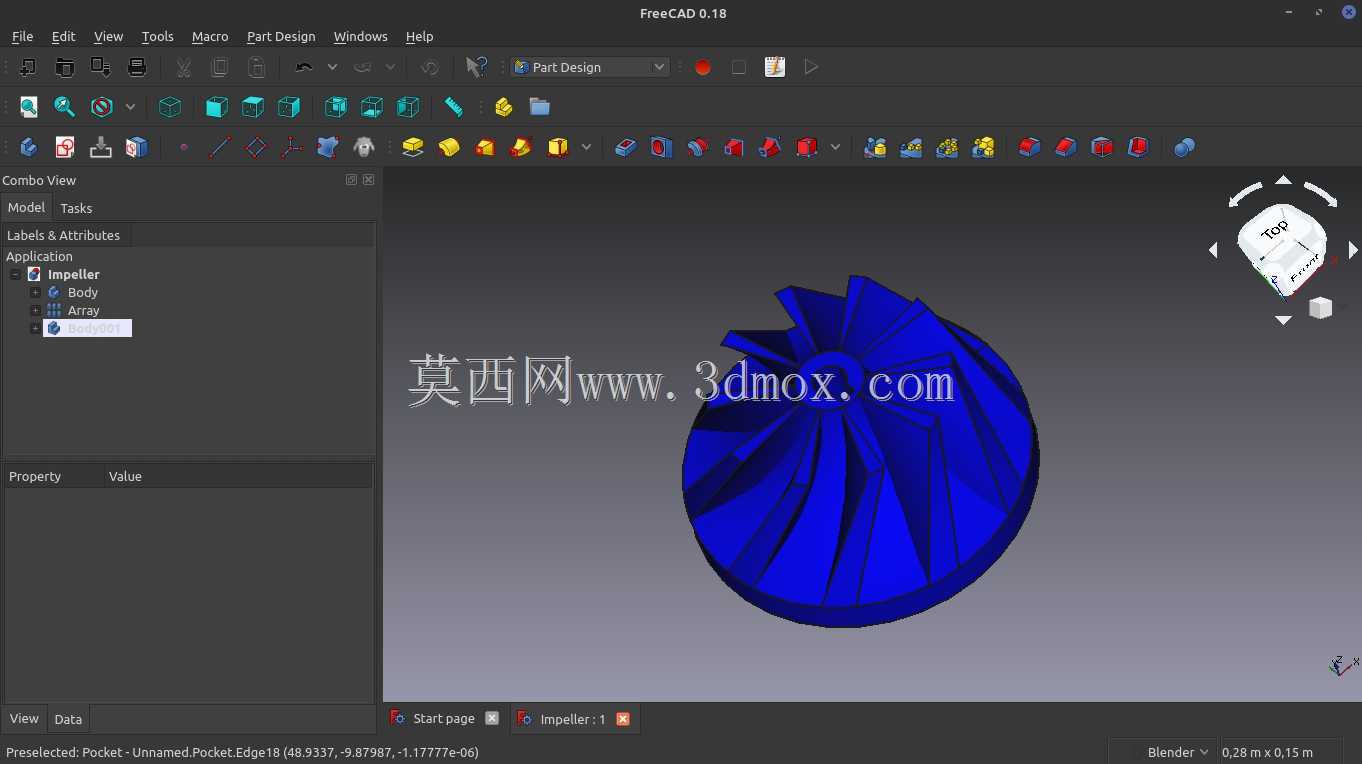

　　设计过程中首先确定了叶轮的进出口直径比，结合目标工况的流量与压升参数，计算得到叶片进出口的安装角度，再通过回转扫掠的方式生成叶片的基础曲面，之后对叶片与轮毂、轮盖的连接位置做了圆角过渡处理，避免应力集中的同时，也减少了流道内的锐角扰流，降低仿真计算过程中网格划分的难度，尤其是针对近壁面边界层网格的生成，光滑过渡的曲面能够有效提升边界层网格的质量，减少数值计算过程中的发散风险。

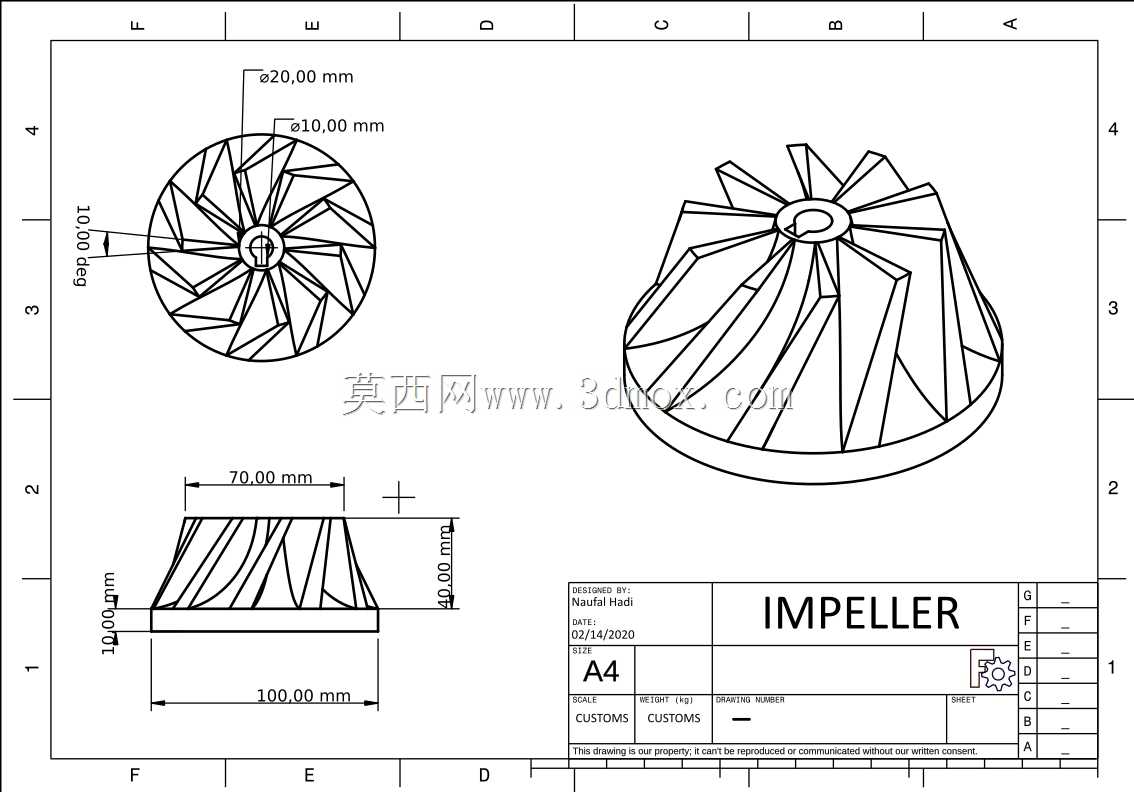

　　从安装边界来看，叶轮的轴向定位依靠中心孔的轴肩配合，轮盖侧的外圆直径为整个叶轮的最大回转直径，安装时需要预留足够的径向间隙，避免叶轮旋转过程中与蜗壳内壁发生刮碰，通常径向间隙取值为叶轮直径的千分之五到千分之八，既可以保证间隙泄漏量处于较低水平，也能容纳加工与装配带来的尺寸偏差。叶轮的轴向长度需要匹配驱动轴的伸出长度，保证叶轮进口端能够完全伸入入流腔体的导流段内，避免入流介质在叶轮进口前形成预旋，影响叶轮的实际做功性能。在仿真应用场景下，该模型的流道结构可直接抽取为旋转流域，配合MRF多重参考系模型或者滑移网格模型，即可完成不同转速、不同入口流量下的流场计算，获取叶轮的全工况性能曲线，也可用于验证不同湍流模型在旋转机械流场计算中的精度差异，为实际产品的结构优化提供基准参考。

　　实际工程应用中，这类叶轮的加工通常采用五轴铣削或者精密铸造的方式成型，叶片表面的粗糙度需要控制在Ra3.2以下，降低表面摩擦阻力带来的效率损失，对于高速运行的工况，还需要对叶轮做动平衡校正，平衡精度等级不低于G6.3，避免运行过程中产生过大的振动，影响驱动轴承的使用寿命。在结构强度校核方面，叶片根部的连接位置是应力集中的核心区域，设计时通过加大根部圆角、优化叶片厚度渐变规律的方式，降低离心力作用下的根部最大应力，保证叶轮在最高工作转速下的安全系数不低于1.5，满足长期稳定运行的强度要求。
