工业级蒸汽喷射器结构设计方案

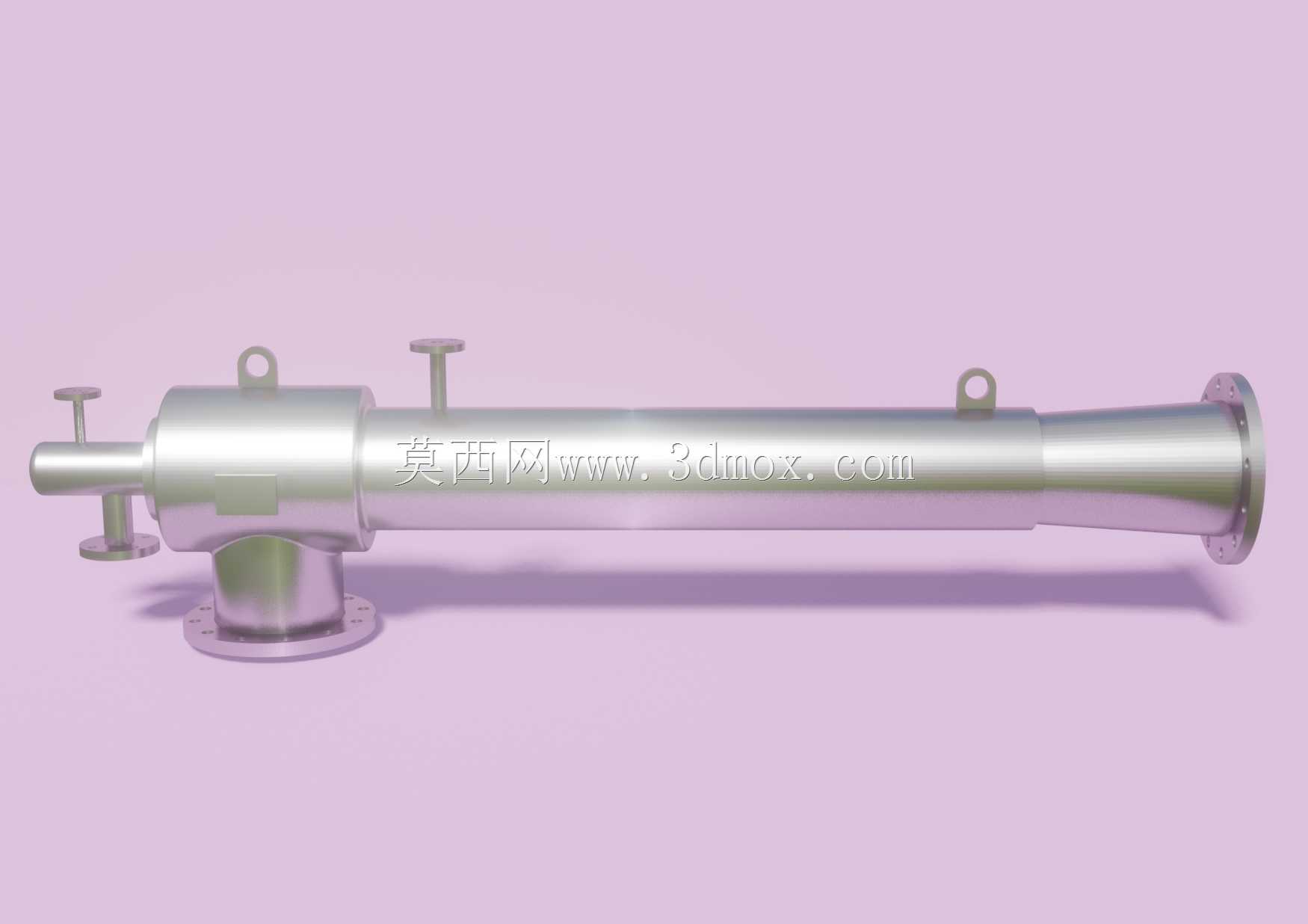

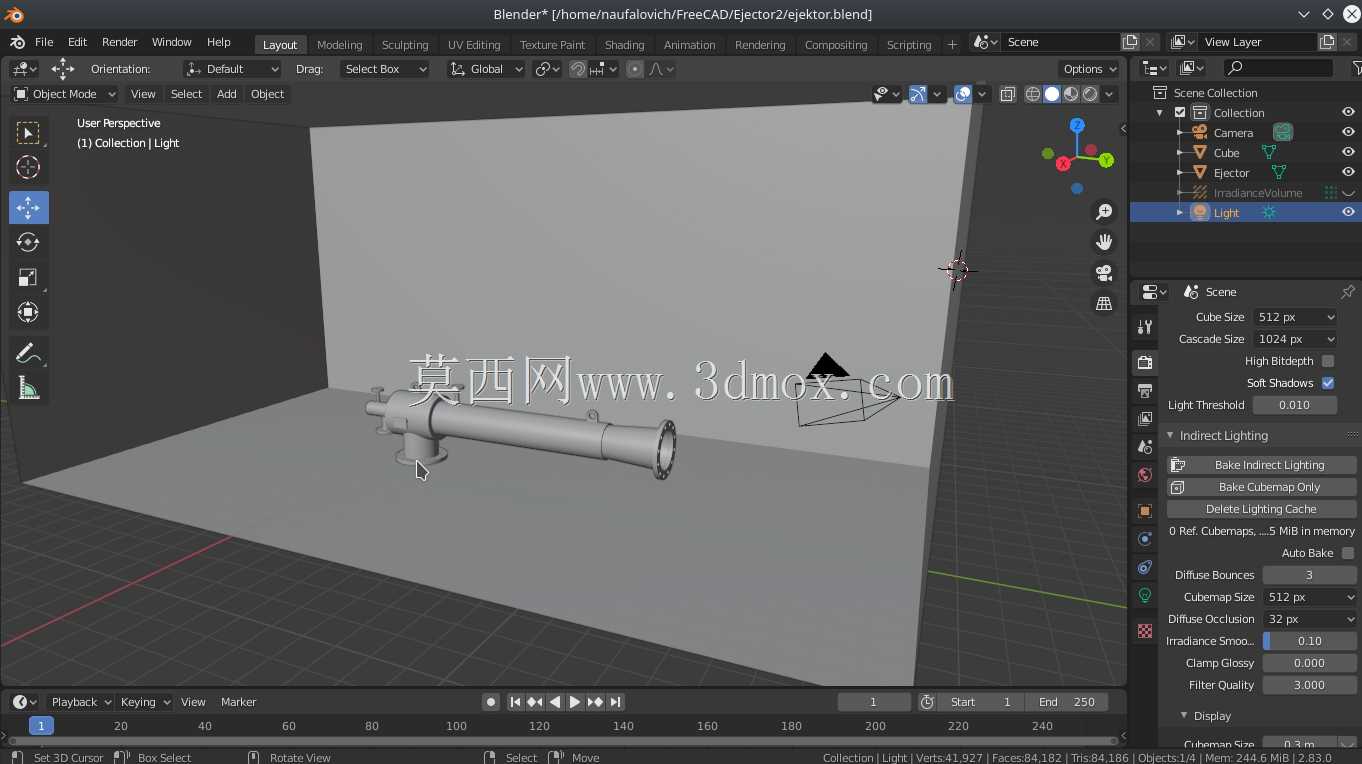

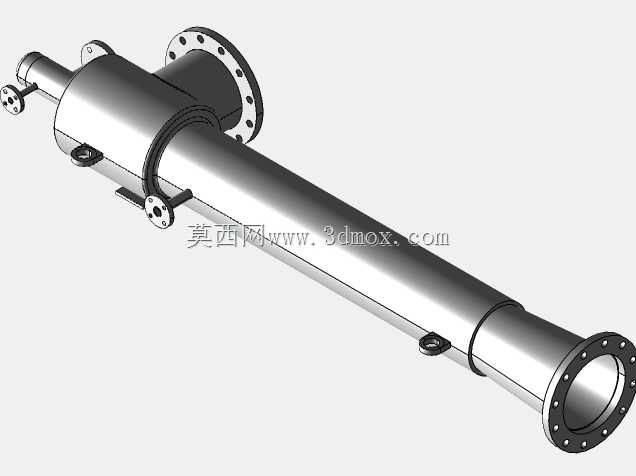

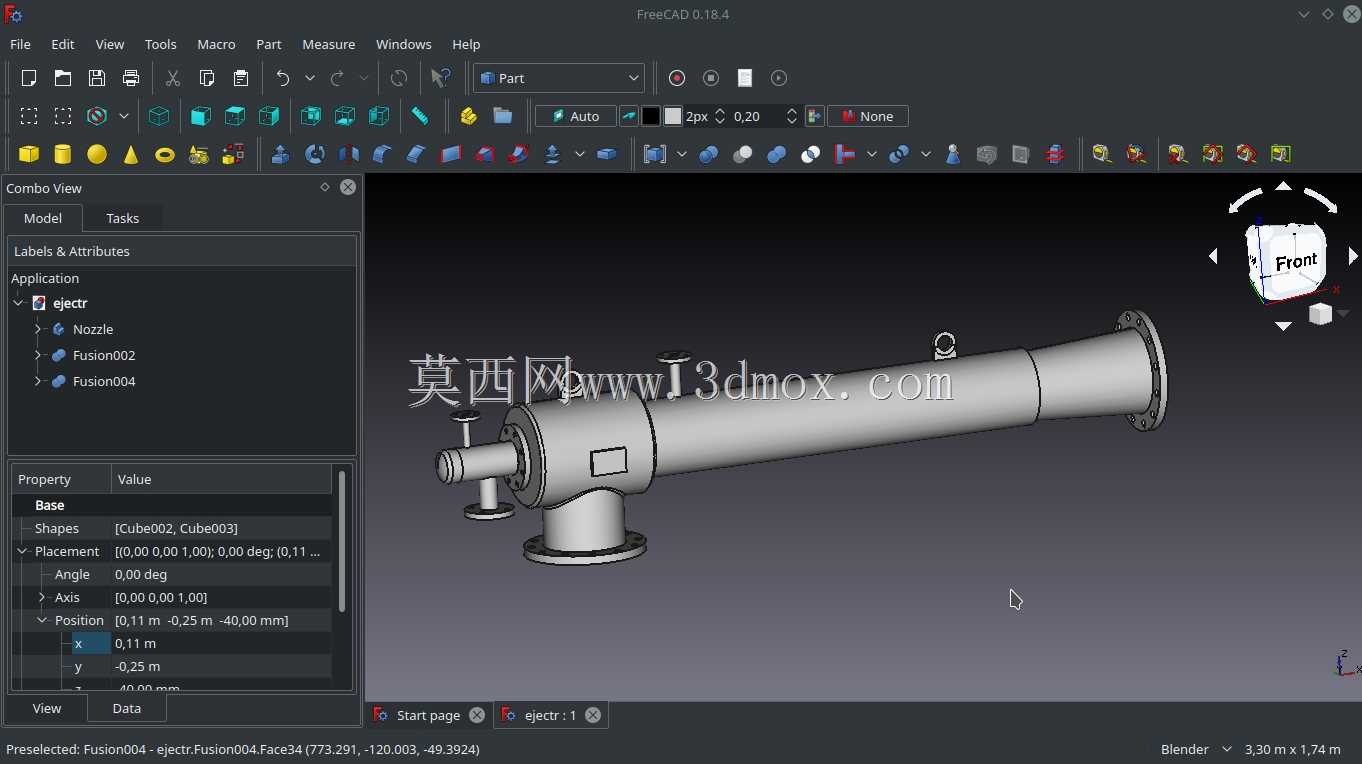

　　在化工、制药、食品加工以及热电联产的现场工况里，蒸汽喷射器是不需要额外配置机械动力源就能完成流体增压、真空抽取、介质混合的核心部件，很多现场的真空精馏、乏汽回收、物料输送环节都会用到这类设备，相比机械式真空泵或者增压泵，它没有运动磨损部件，日常运维的工作量极低，适配高温、高湿甚至带少量微小颗粒的蒸汽介质工况，长期运行的稳定性优势非常明显。做这个结构的三维设计时，首先要锚定现场的安装边界，整个主体采用同轴长筒式布局，总长控制在适配常规管线架设的区间内，底部设置垂直向上的蒸汽入口法兰，法兰端面的螺栓孔位完全匹配行业通用的PN16压力等级法兰标准，安装时不需要额外做转接法兰加工，入口段的内腔做了平滑的圆弧过渡，

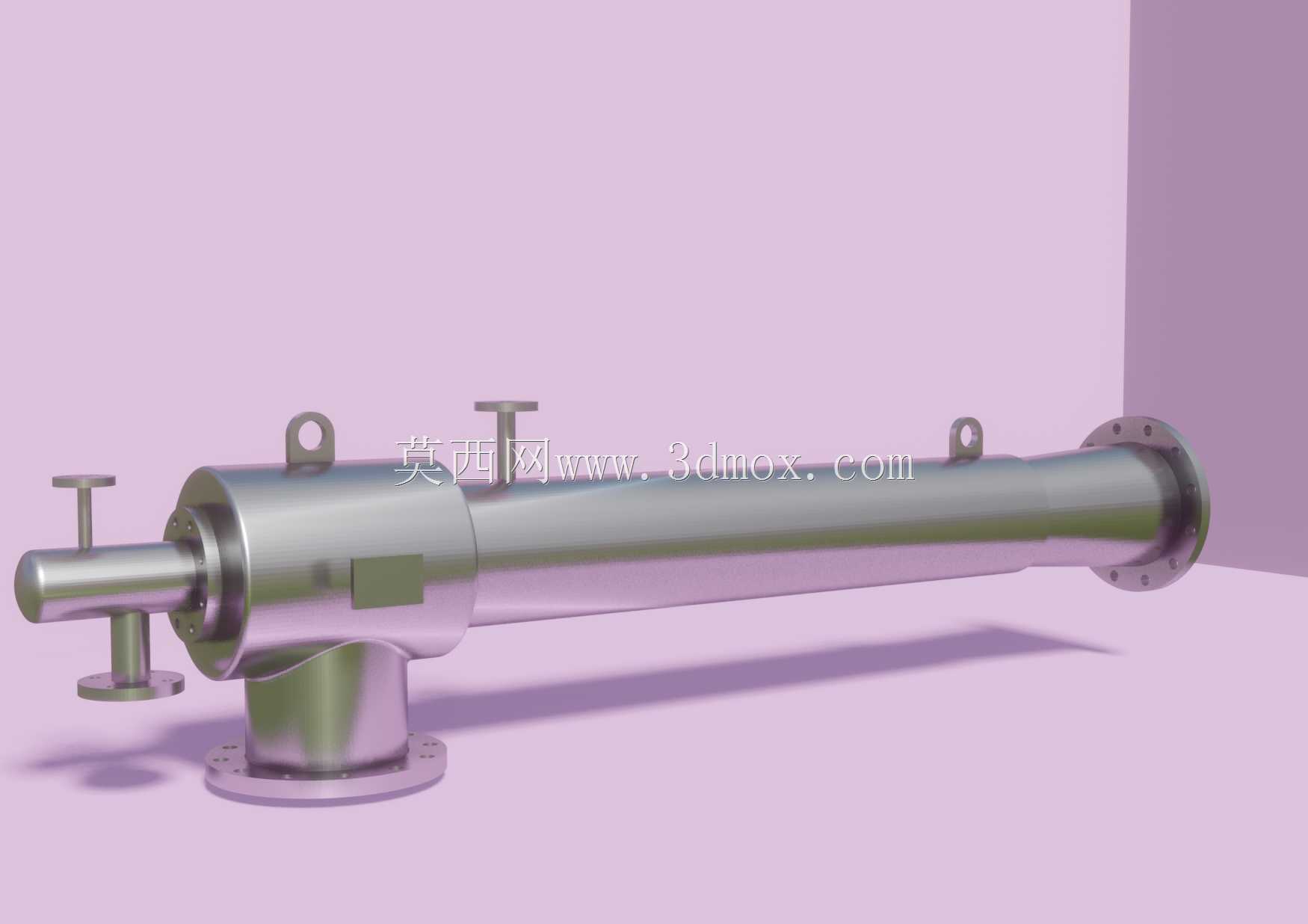

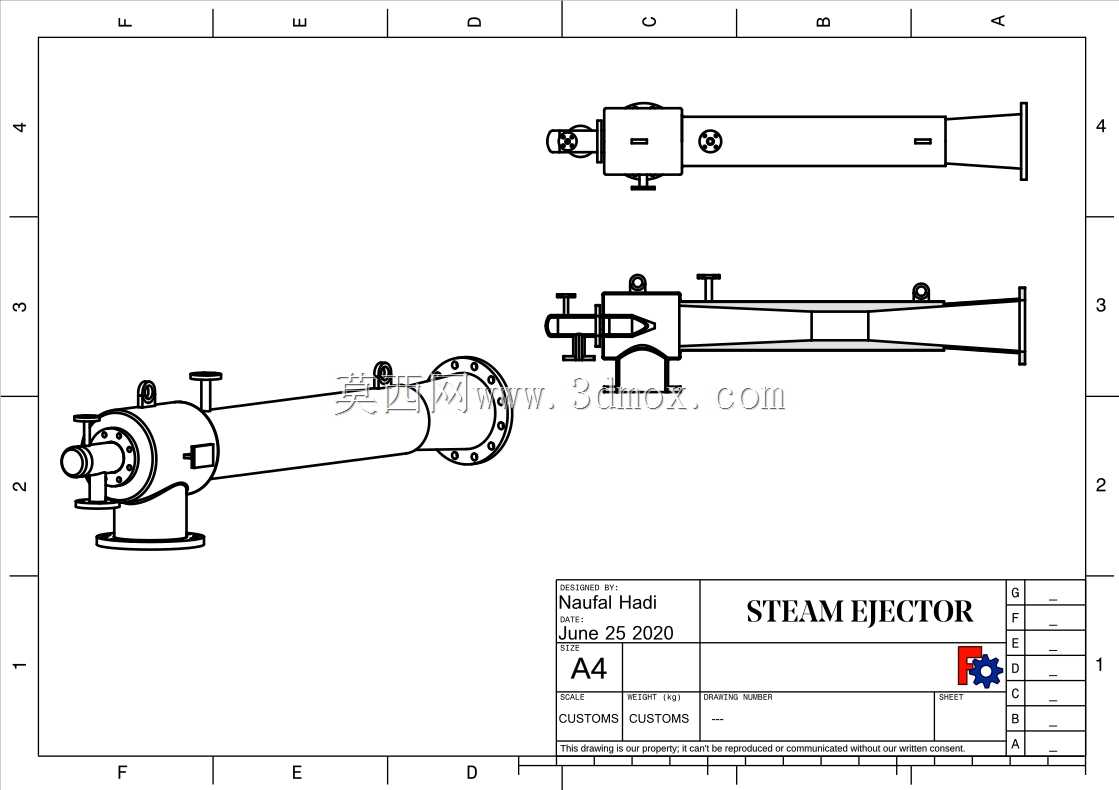

　　避免高压蒸汽进入时产生局部涡流造成压损。设备的核心工作段是拉瓦尔喷嘴结构，设计时特意把喷嘴的收缩段、喉道、扩张段的曲面做了连续曲率过渡，没有生硬的折角，高压工作蒸汽从底部入口进入后，会在喷嘴处完成压力能到动能的转换，在喷嘴出口区域形成稳定的低压区，从而卷吸周边的被抽介质，这个区域的混合室长度做了多轮参数校核，保证工作蒸汽和被引射介质能够充分进行动量交换，不会出现偏流、局部冲击壁面的问题。沿筒体轴向设置的两个调节旋钮，是用来适配不同工况负荷的，当现场需要调整引射流量或者输出压力时，可以通过旋钮调整内部锥塞的轴向位置，改变喷嘴的有效通流面积，不需要拆解设备就能完成工况适配，旋钮和筒体的配合位置做了密封结构设计，采用多级填料密封，

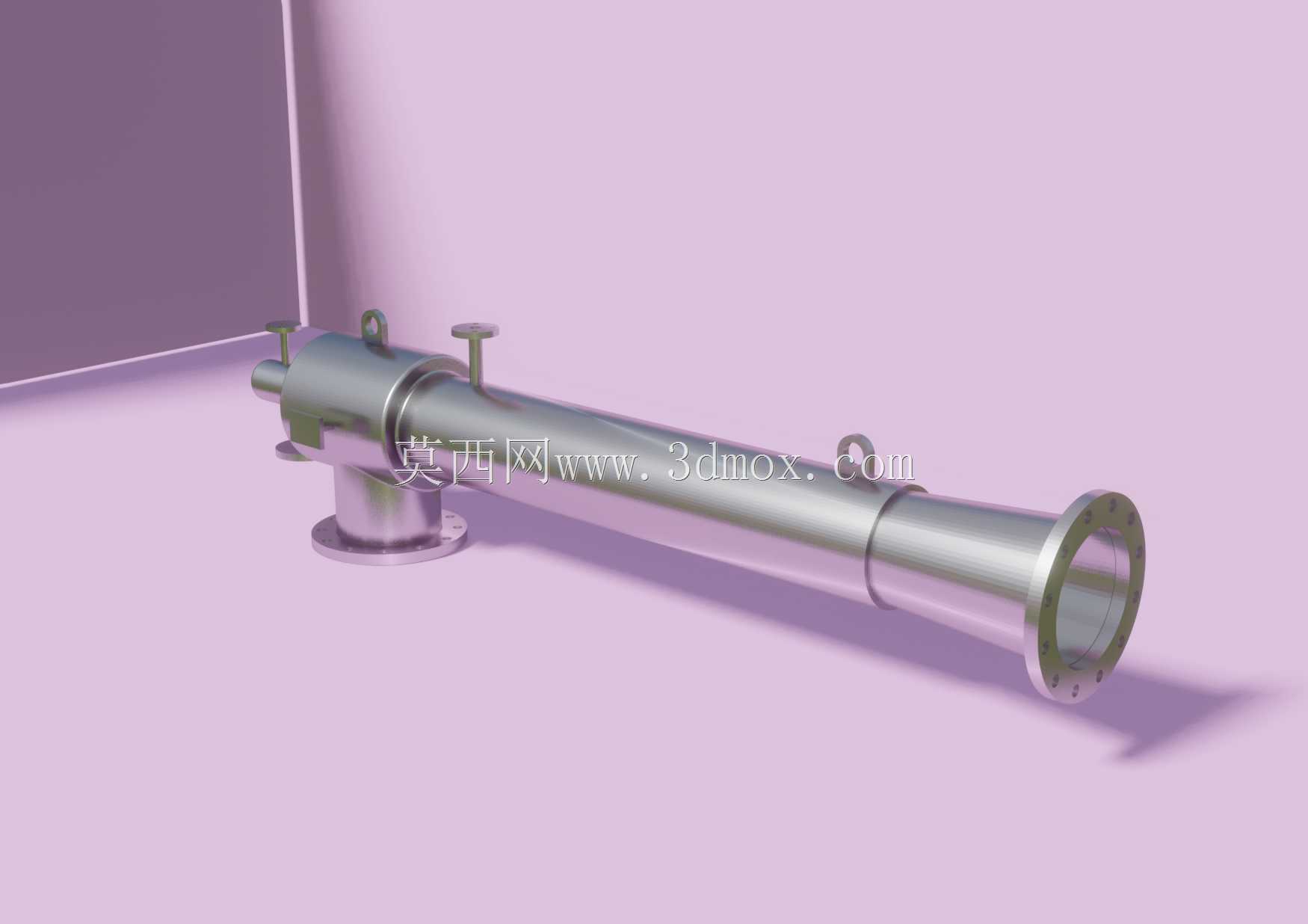

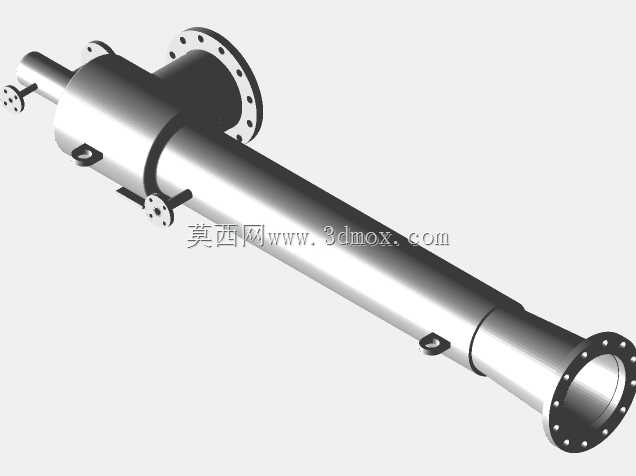

　　避免运行过程中出现蒸汽外漏的问题。筒体末端的扩压段采用渐扩式结构，混合后的介质在这个段内流速逐步降低，动能重新转换为压力能，最终达到工艺需要的输出压力，末端的连接法兰同样采用标准压力等级设计，和下游管线可以直接对接。整个筒体的壁厚按照1.6倍额定工作压力做强度校核，所有转角位置都做了圆角过渡，避免应力集中，筒体上方设置的吊环结构，是为了方便现场安装时的吊装作业，吊环的承载能力按照设备总重的3倍做安全系数校核，吊装过程中不会出现变形或者断裂的问题。设计过程中特意把所有的连接密封面都做了凸台结构，安装时密封垫片有明确的定位基准，不会出现垫片偏移导致的密封失效问题，所有的外部结构件都没有突出的尖锐棱角，

　　现场安装运维时不会出现磕碰划伤的风险。从实际应用的角度看，这类设备可以直接替换同参数规格的老旧喷射器，安装尺寸完全兼容现有管线的架设空间，不需要对现场管线做大规模改动，设备运行时没有机械振动，不需要做专门的减震基础，只要保证入口蒸汽的干燥度满足要求，就能长期稳定运行，在乏汽回收场景下，它可以把生产过程中产生的低压乏汽增压后重新并入供气管网，大幅降低生产过程的蒸汽损耗，在真空抽取场景下，它可以持续为反应釜、精馏塔提供稳定的真空环境，不会因为介质带液出现设备损坏的问题。整个结构的内腔流道做了连续抛光处理，降低介质流动的沿程阻力，同时减少介质在内壁的挂壁残留，在处理有洁净要求的食品、制药类介质时，也能满足卫生级的流道要求，不会出现介质积存导致的交叉污染问题。
