11000升容量卧式储油装置结构设计

　　在中小型油料中转场站、厂区内部燃油暂存点、小型加油站点的储油环节，这类卧式储油装置是应用占比极高的静态存储设备，相比立式储油罐，它的重心更低，对地基承载的均匀性要求更宽松，尤其适合地质承载力一般、场地开阔度有限的布设场景，不需要做过高的高耸基础，日常巡检和附件维护的作业高度也更友好。这款储油装置的额定存储容量为11000升，也就是11立方米，按照常规轻质燃油的密度折算，单罐可存储约9吨左右的柴油或相近密度的工业油料，完全匹配小型生产厂区月度燃油储备、乡村临时加油点周转存储、工程工地临时油料存放的使用需求。从结构设计逻辑来看，罐体采用标准椭圆封头对接圆柱形筒身的结构形式，这种结构的应力分布更均匀，筒身环向和轴向的承压冗余更充足，

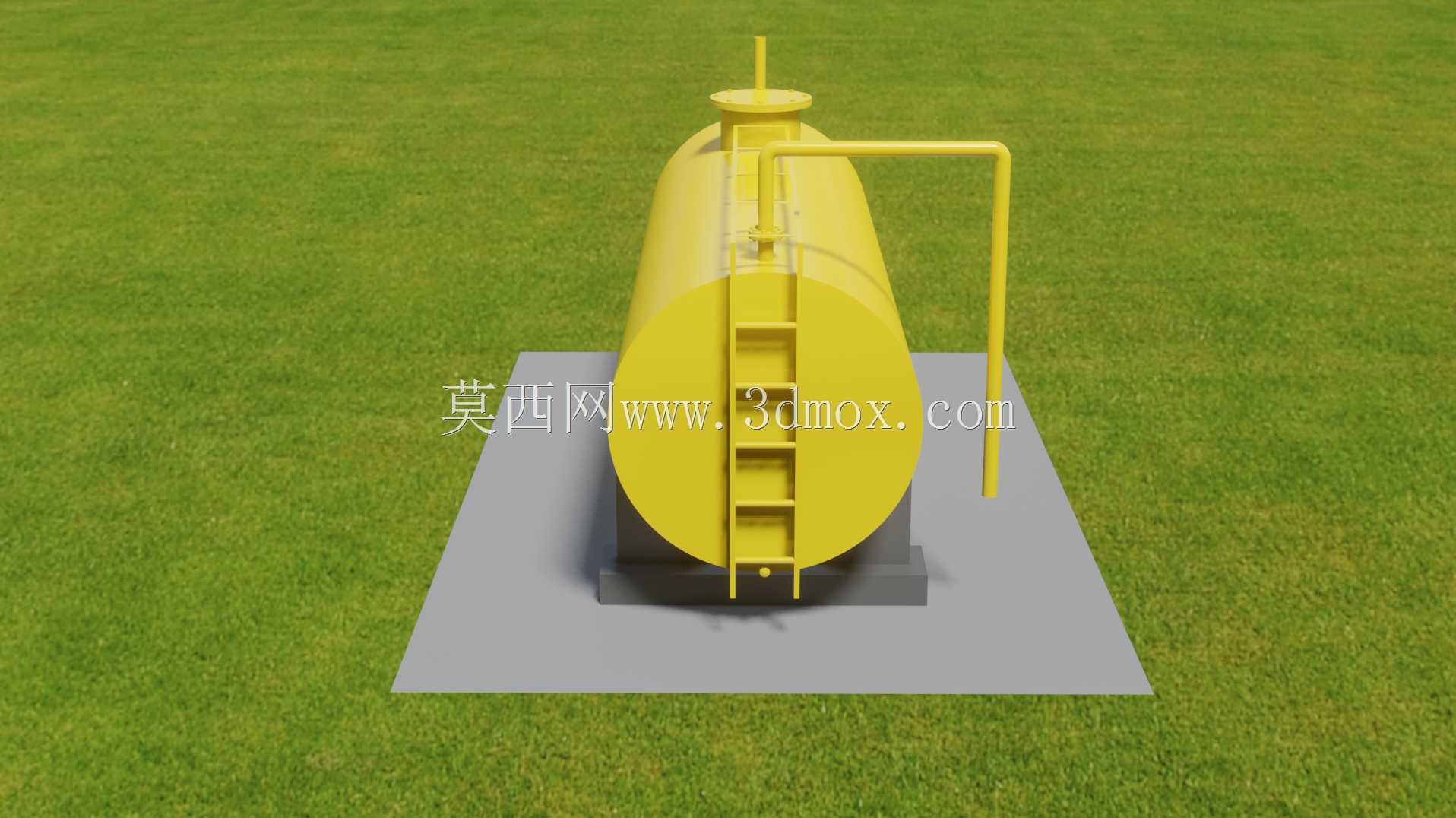

　　不需要额外增加过多的加强筋结构就能满足常压储油的强度要求，筒身壁厚的取值是结合存储介质的腐蚀性、罐体自重载荷、静置状态下的液体静压力综合确定的，既不会因为壁厚过大造成材料浪费，也不会因为壁厚不足导致长期使用出现罐体变形渗漏。罐体顶部设置了带法兰连接的注油口，注油口的口径匹配常规加油枪、输油软管的对接尺寸，旁边预留了呼吸阀的安装位，能够平衡罐体内外的气压差，避免注油时罐内压力升高造成溢油、或者抽油时罐内形成负压导致罐体吸瘪的问题。罐体侧面外置的直爬梯是采用圆钢弯折焊接成型，爬梯的踏步间距控制在300毫米，符合人工攀爬的人机工程尺寸，爬梯和罐体之间通过焊接的连接支座固定，不需要在罐体筒身上额外开孔，避免了开孔带来的渗漏风险点，

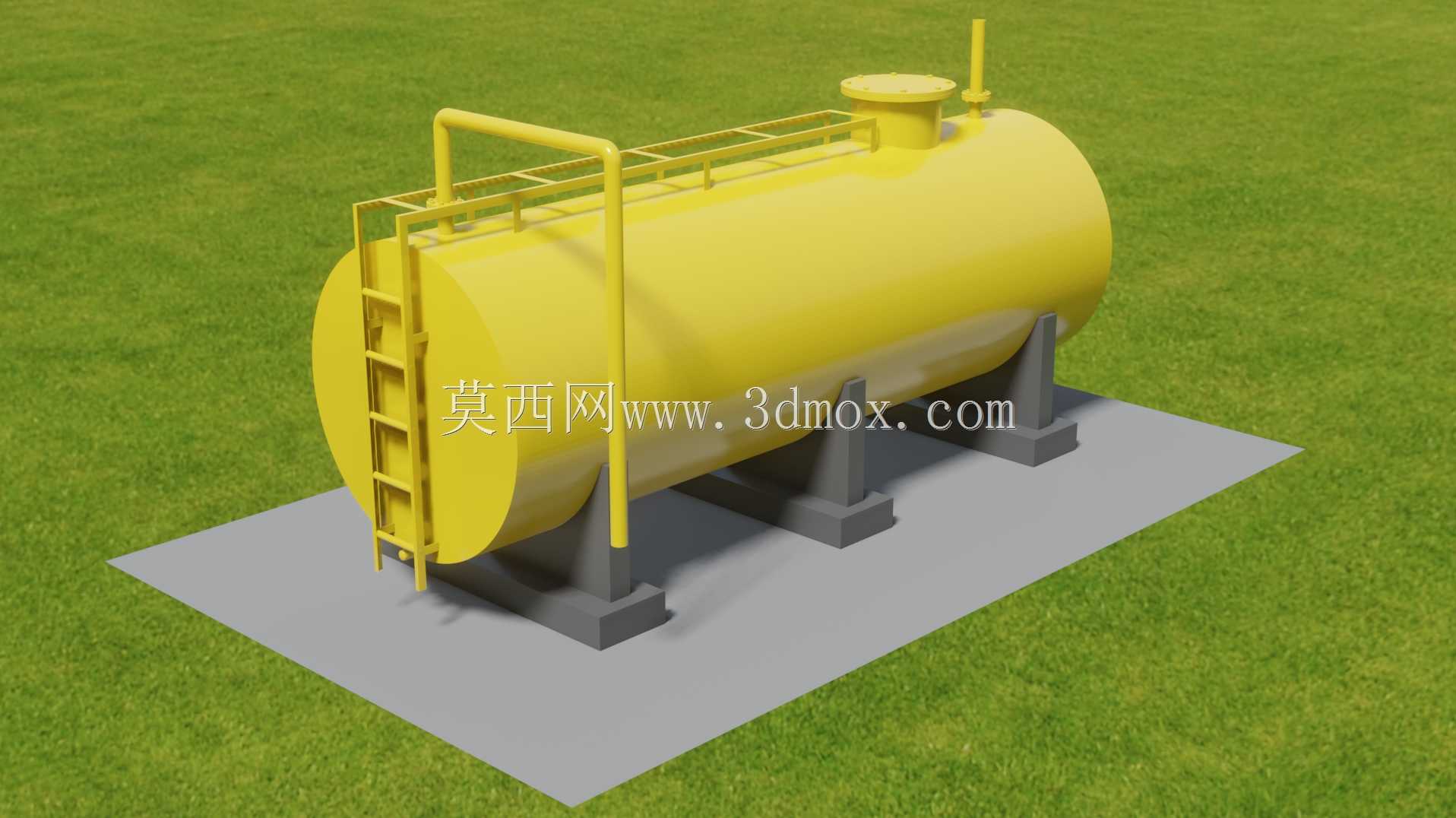

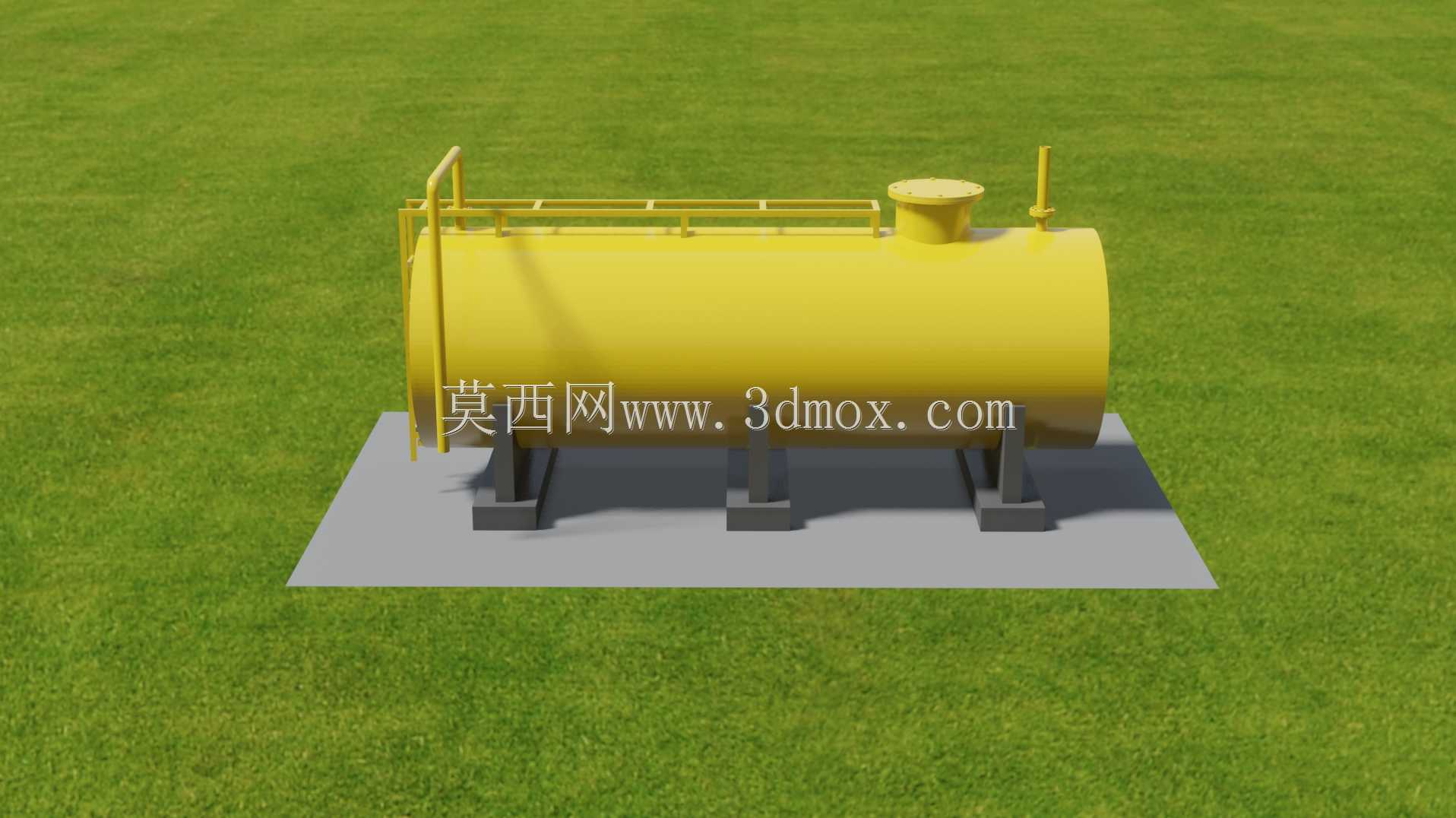

　　爬梯一直延伸到罐顶操作平台位置，方便作业人员登顶进行注油操作、液位检测、附件检修等作业。罐体外部的工艺管线采用同材质管材弯折成型，从罐顶接口处沿罐体侧面延伸到接近基础的位置，预留了排污、出油的接口，接口处都设置了法兰连接结构，方便后期和输油泵、输油管路快速对接，不需要现场对罐体进行焊接改造。安装边界方面，整套装置配套了弧形鞍式支座，两个支座分别布置在罐体两端靠近封头的位置，支座的弧度和罐体外壁完全贴合，接触位置可以铺垫橡胶减震垫，既可以分散罐体的载荷，也能避免罐体和钢制支座直接接触造成电化学腐蚀，支座下方需要配套浇筑平整的混凝土基础，基础的平面尺寸要比支座的外轮廓每边宽出200毫米以上，

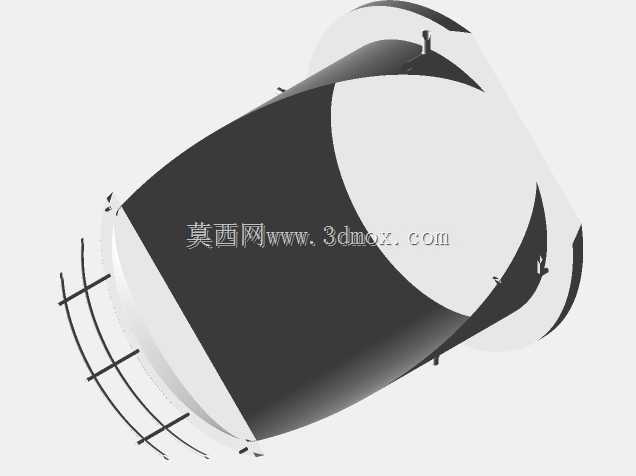

　　基础的承载能力要满足罐体满油状态下的总重量要求，也就是罐体自重加上11立方米油料的总载荷，避免基础沉降造成罐体变形。设计过程中还考虑了日常维护的便利性，罐体底部的位置预留了排污口的安装位，能够定期排出罐底沉积的水分和杂质，保证输出油料的清洁度，罐体外壁的涂装采用耐油、耐户外老化的涂层，适合露天布设的使用场景，不需要额外搭建防雨棚就能满足长期户外使用的防腐要求。和同容量的立式储油罐相比，这种卧式结构的罐顶操作面距离地面的高度更低，作业人员不需要攀爬过高的梯具就能完成常规操作，安全冗余更高，而且卧式罐体的受风面积更小，在多风的户外区域布设时，抗风倾覆的性能更优，不需要做额外的防风拉索固定。在三维建模过程中，所有的焊缝位置都做了贴合实际焊接工艺的处理，法兰的螺栓孔位置、爬梯的踏步尺寸、支座的安装孔位都按照实际加工的尺寸1:1还原，能够直接用于生产前的结构校核、安装过程的施工模拟，也可以作为同类储油装置改型设计的基础模型，调整筒身长度就能快速衍生出不同容量的同系列储油设备，大幅缩短同类型产品的设计周期。
