可收放式双轮飞机起落架折叠机构设计

　　在民用支线客机、通用航空小型固定翼飞机的起落架系统设计中，可折叠收放的起落架是降低飞行阶段气动阻力的核心部件，这套双轮构型的折叠起落架机构，主要适配最大起飞重量8-15吨级的前三点式起落架布局飞机，承担地面滑跑阶段的载荷承载、滑跑方向控制以及着陆冲击缓冲功能。

　　从实际应用场景来看，该机构安装于机翼根部或机身下部的起落架舱内，飞机完成起飞爬升至安全高度后，整套机构通过联动杆件完成动作，将支柱与轮组整体向上翻转收入舱内，关闭舱门后可完全消除外露部件带来的寄生阻力，经风洞测试数据验证，同级别飞机采用可收放起落架相比固定式起落架，巡航阶段可降低18%-25%的气动阻力，直接提升航程表现与燃油经济性；当飞机进近准备着陆时，机构会在液压或电动作动筒的驱动下，按预设轨迹放下轮组并完成锁止，确保着陆冲击载荷能够顺利传递到机身主承力结构上。

　　这套机构的功能特性覆盖了起落架工作的全工况需求：首先是锁止可靠性，折叠收放的两个极限位置都设置了机械硬锁结构，避免飞行中意外落下、着陆时意外折叠的风险，锁止触发点与作动筒行程做了硬限位匹配，不需要额外的位置传感器即可完成到位触发，降低电控系统故障带来的安全隐患；其次是缓冲匹配，主支柱内部集成了油气缓冲结构，双轮布局的轮轴间距经过优化，可在单轮碾过跑道异物或道面接缝时，将偏载力矩通过摇臂结构分散到整个支柱承力段，避免局部应力集中；另外整套联动杆件的运动轨迹做了包络校核，收放过程中不会与周边的液压管路、舱门结构、机翼翼盒内部构件发生运动干涉，预留的最小安全间隙为12mm，可覆盖飞行工况下的结构变形余量。

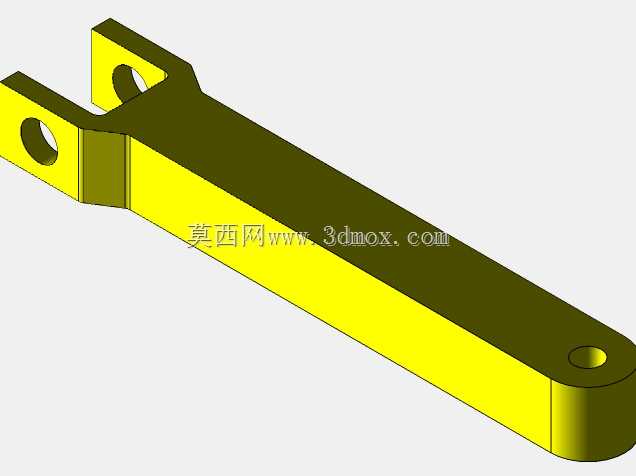

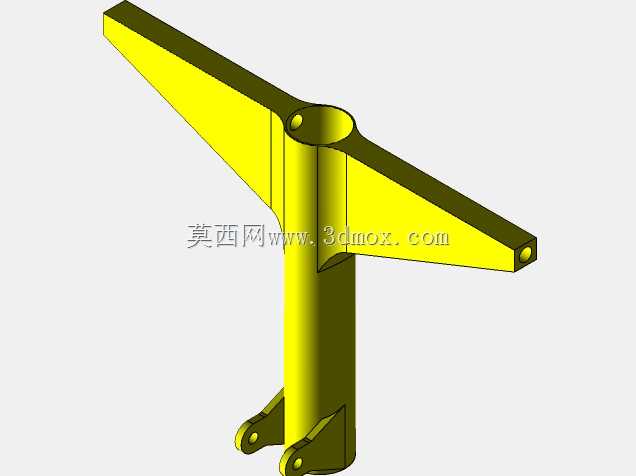

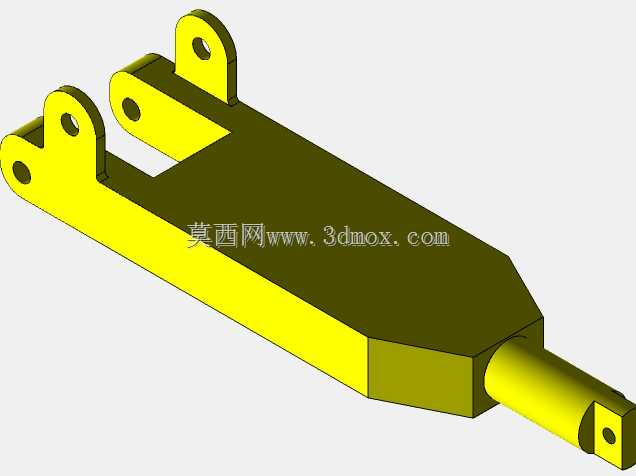

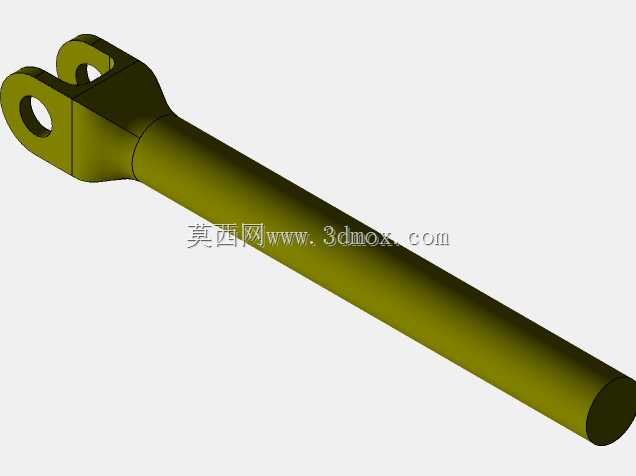

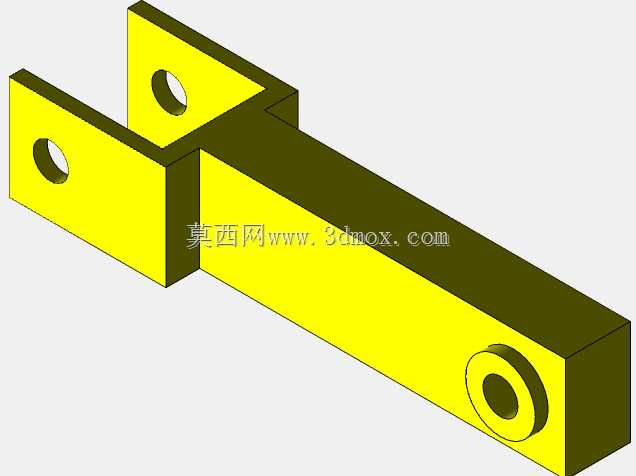

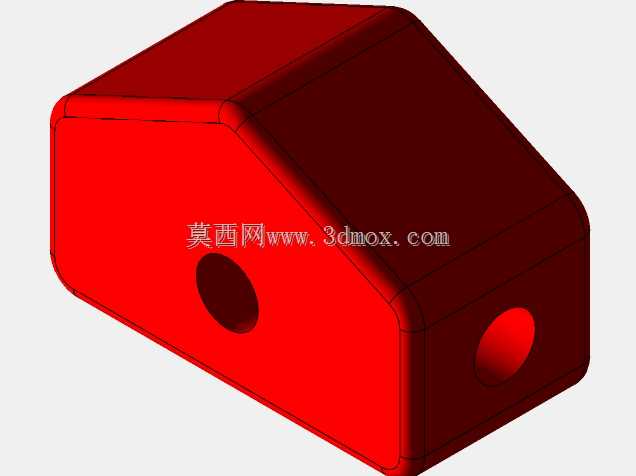

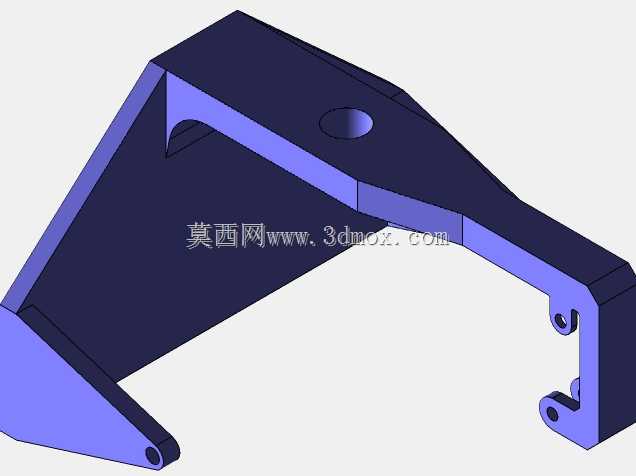

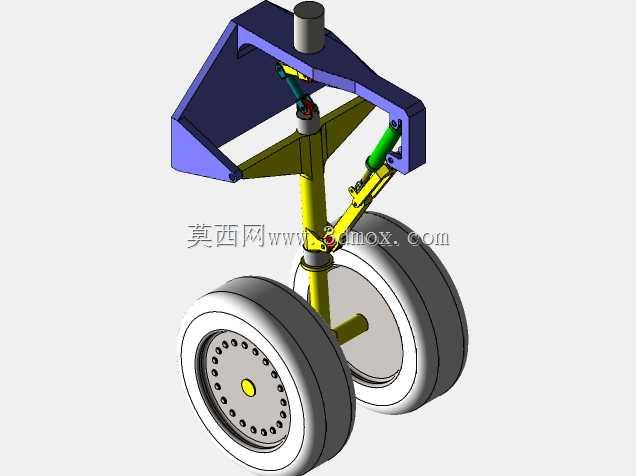

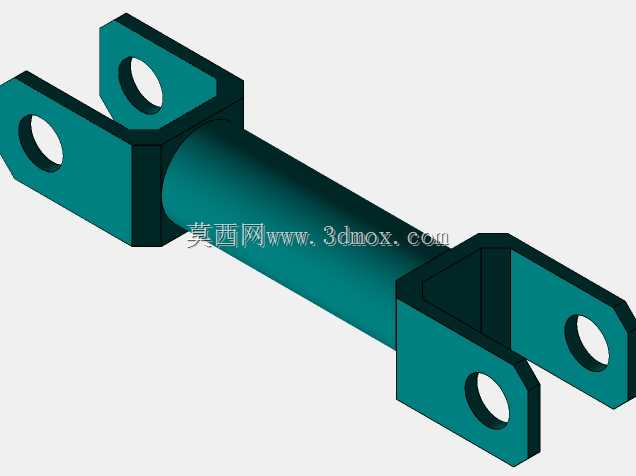

　　设计思路上，这套机构没有采用复杂的多段折叠方案，而是采用单转轴翻转+侧撑杆锁止的成熟构型，上部的安装支座通过4组高强度螺栓与机身承力框连接，安装面的平面度公差控制在0.1mm以内，确保载荷传递均匀；主承力支柱采用高强度合金钢锻造后机加工成型，表面做硬质阳极氧化处理，兼顾抗腐蚀性能与耐磨性能；连接摇臂与撑杆的铰接点都采用自润滑关节轴承，可适应着陆冲击带来的微小角度偏转，减少铰接点的磨损量，延长维护周期。

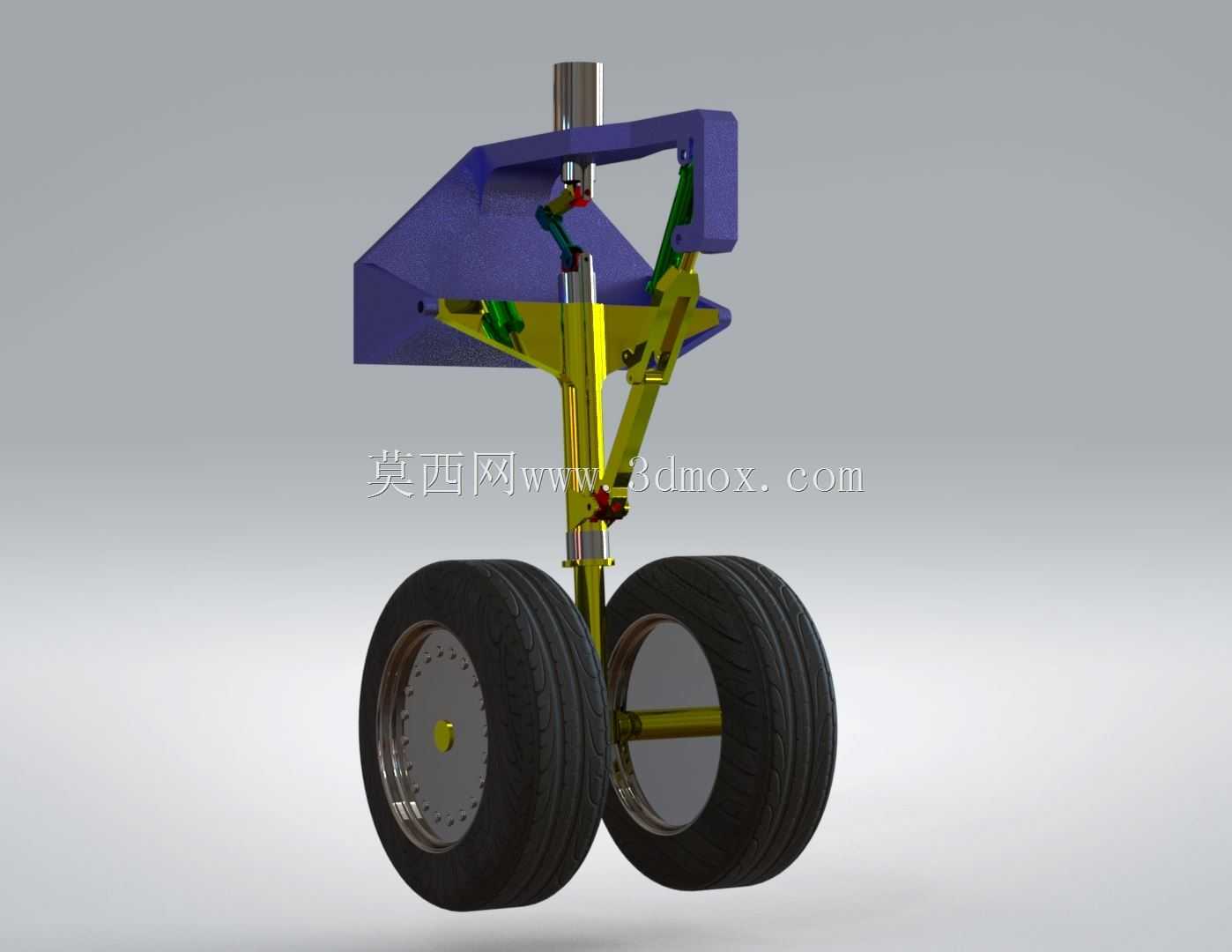

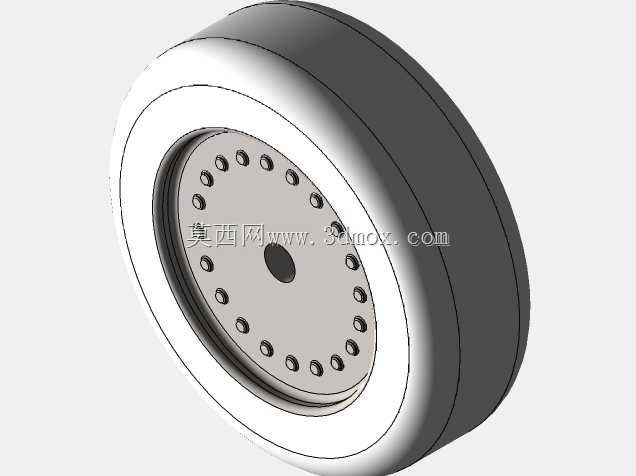

　　从安装边界与尺寸参数来看，整套机构在放下锁止状态下，轮组最低点到上部安装面的垂直距离为1280mm，双轮外侧的总宽度为620mm，轮组采用双胎并列布局，单轮规格适配5.00-5型航空轮胎，单轮额定承载能力为4.2吨，完全满足设计着陆重量下的载荷要求；收放折叠完成后，整套机构的纵向包络尺寸为760mm，可容纳进内部净高度800mm的标准起落架舱内，不需要对机身或翼盒结构做额外的凸出修形，降低了机身气动设计的难度。

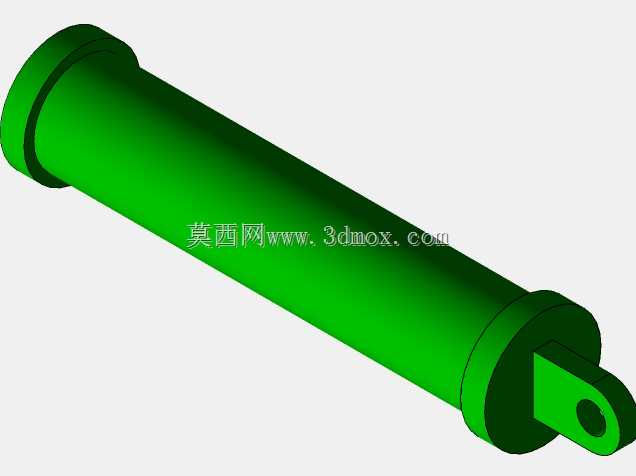

　　在结构细节处理上，所有铰接点的润滑通道都做了内置设计，避免外露的润滑管路在收放过程中被剐蹭损坏；扭力臂的布置位置避开了轮胎高速转动带来的气流扰动区域，同时预留了刹车管路、轮速传感器线缆的固定卡扣位置，安装时不需要现场打孔适配；折叠过程的运动轨迹做了动力学仿真验证，作动筒的推力需求全程保持平稳，没有出现死点位置，作动筒最大推力需求为12.7kN，可匹配通用规格的航空液压作动筒，降低备件采购与维护成本。

　　针对地面维护场景，这套机构的所有铰接点都预留了手动顶升接口，在地面维护时可通过手动泵驱动完成收放动作，不需要启动飞机的主液压系统；易损的衬套、轴承部件都采用标准化规格，更换时不需要对主结构进行二次加工，外场维护条件下即可完成更换作业。双轮布局的设计也提升了地面滑跑的稳定性，当单侧轮胎出现胎压不足的故障时，另一侧轮胎仍可提供足够的支撑力，避免起落架支柱直接接触道面造成结构损坏，提升了故障状态下的滑行安全性。
