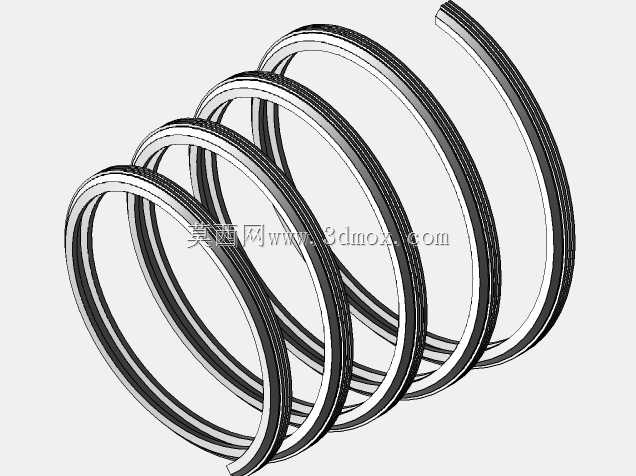

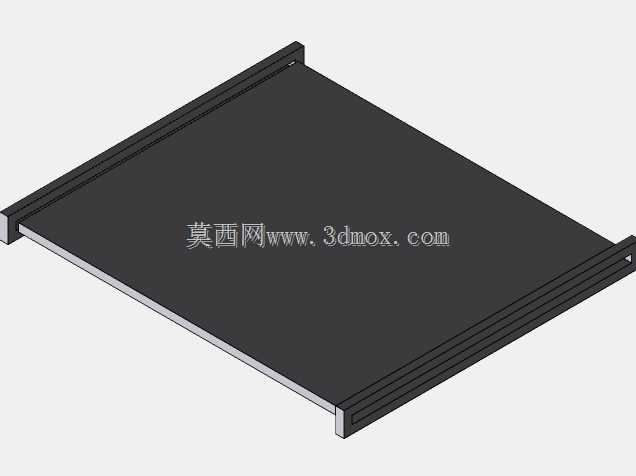

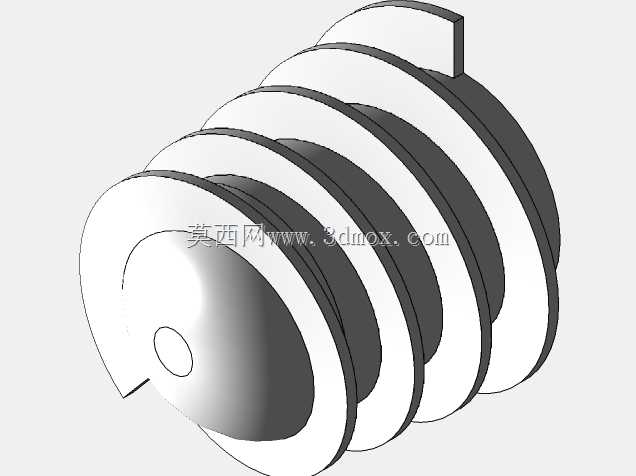

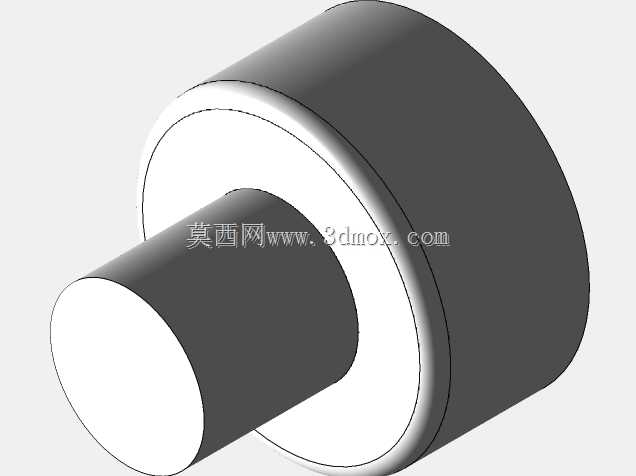

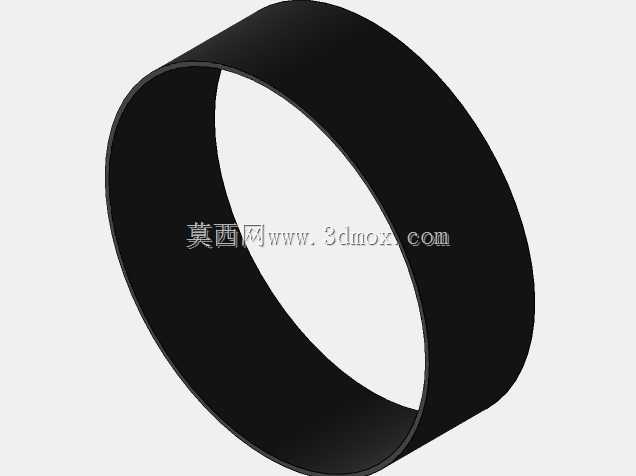

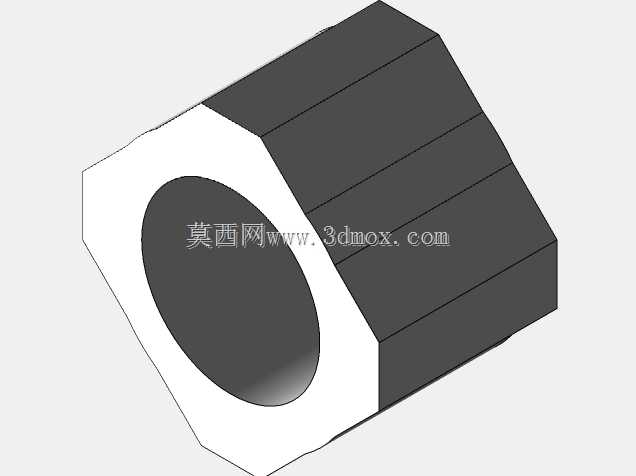

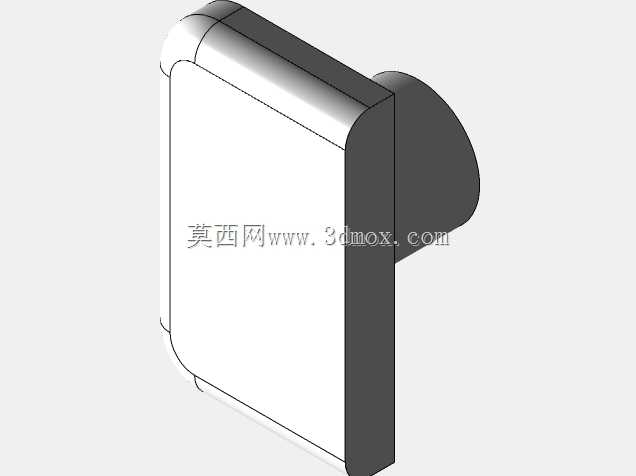

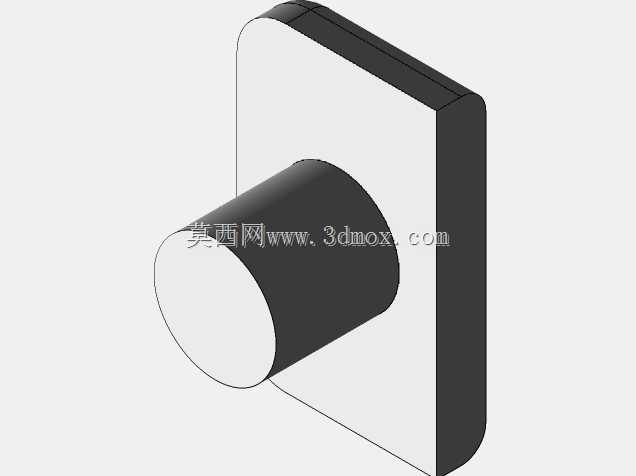

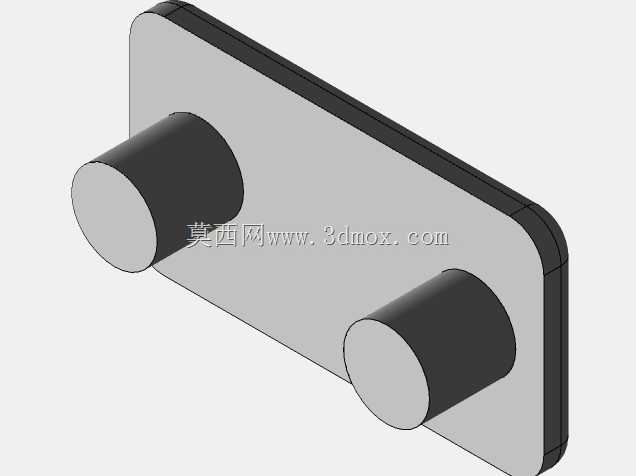

带传感模块的螺旋推进式管道检测装置

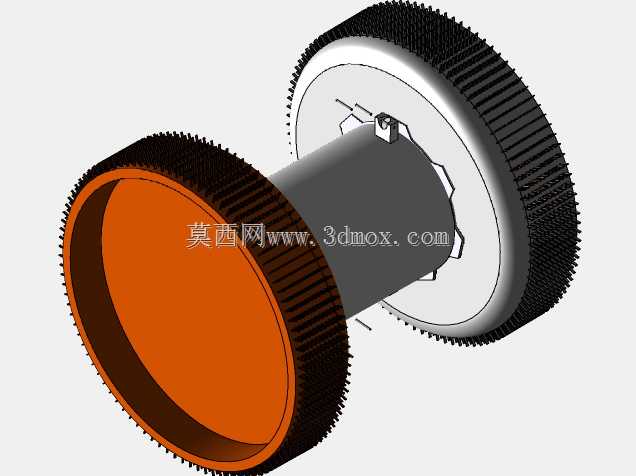

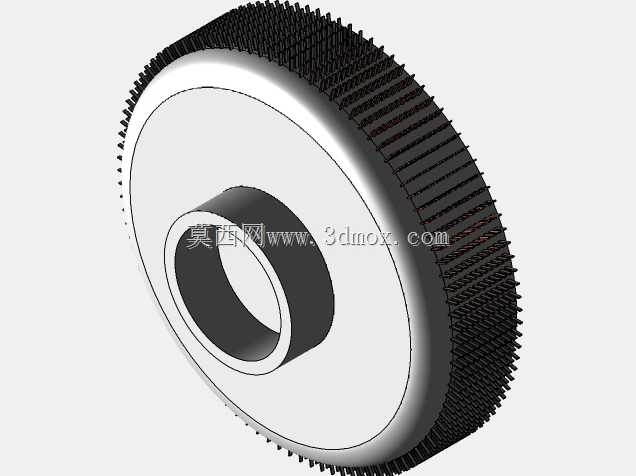

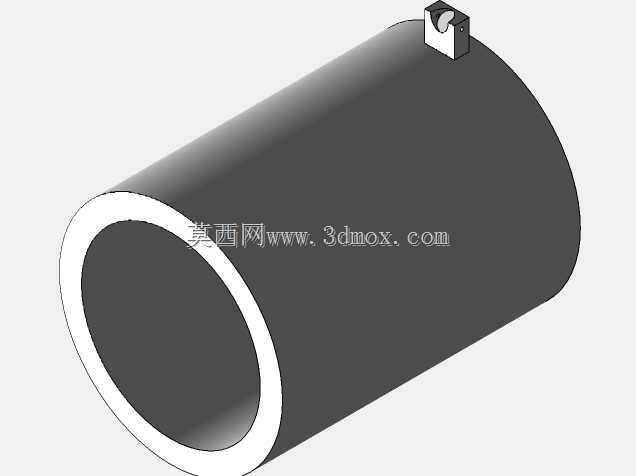

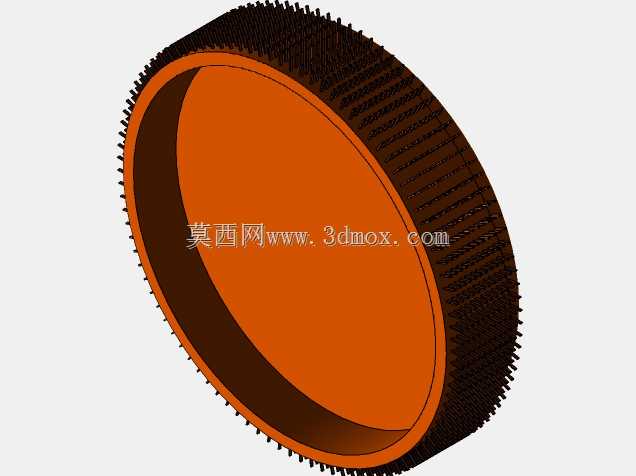

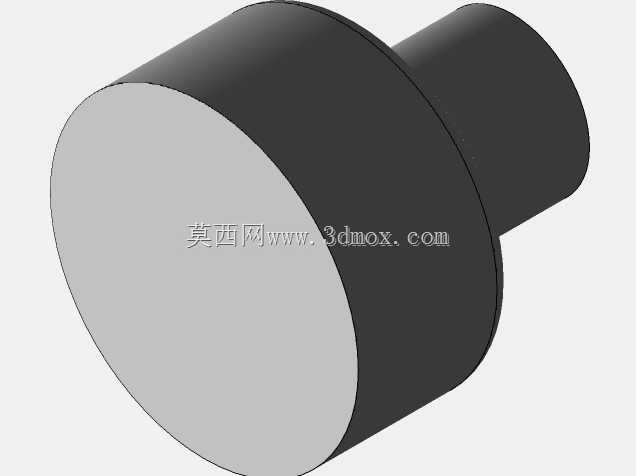

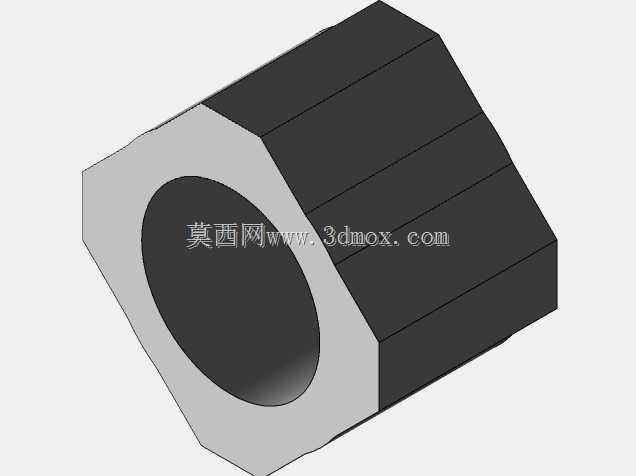

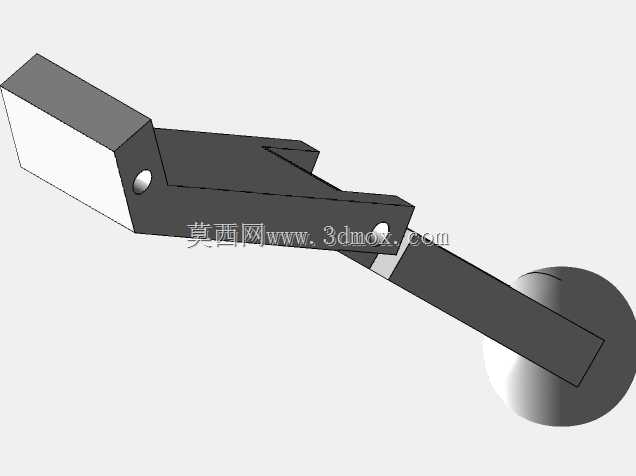

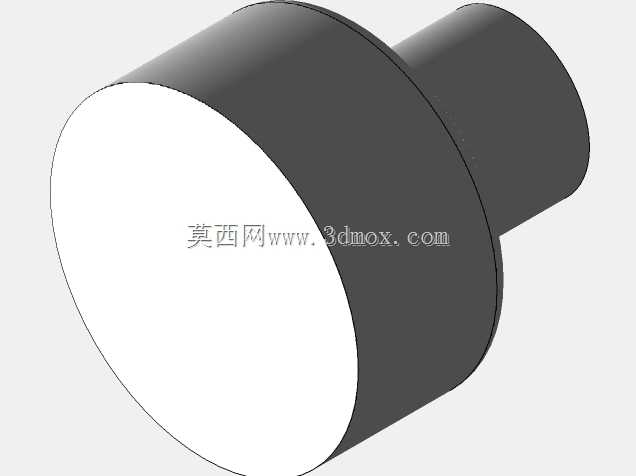

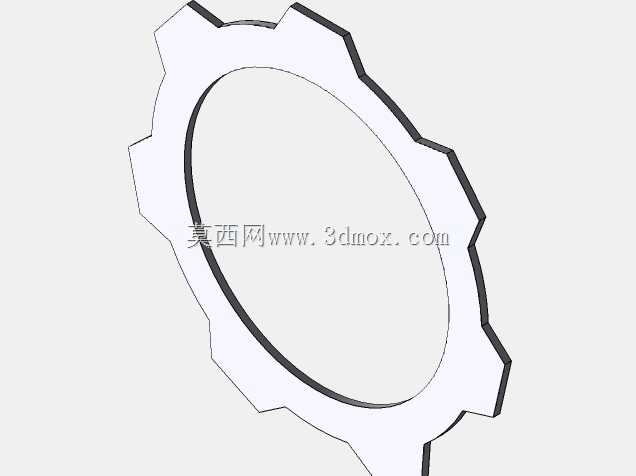

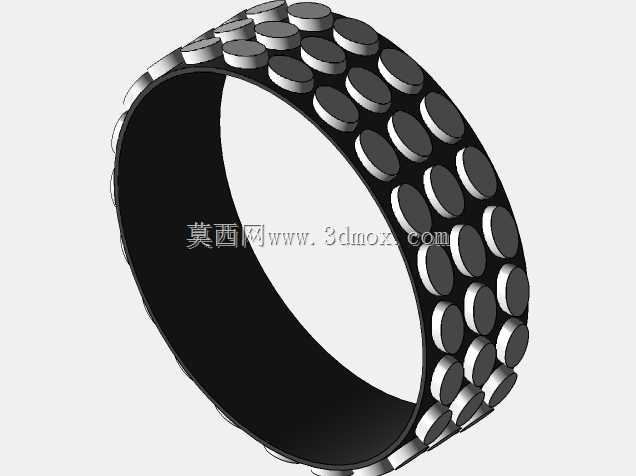

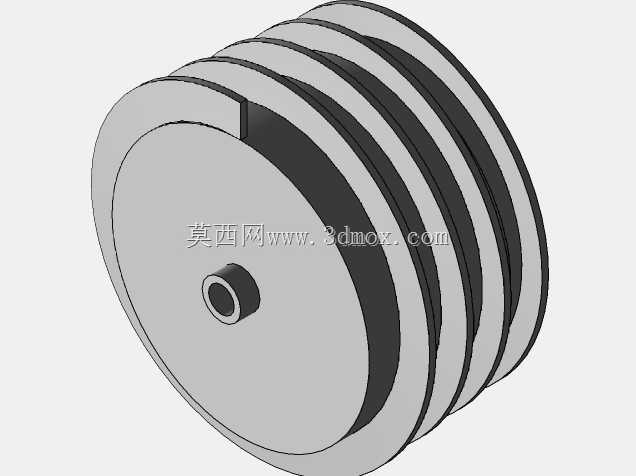

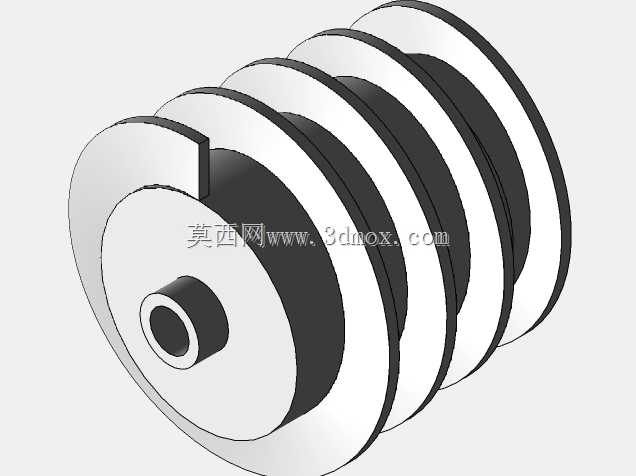

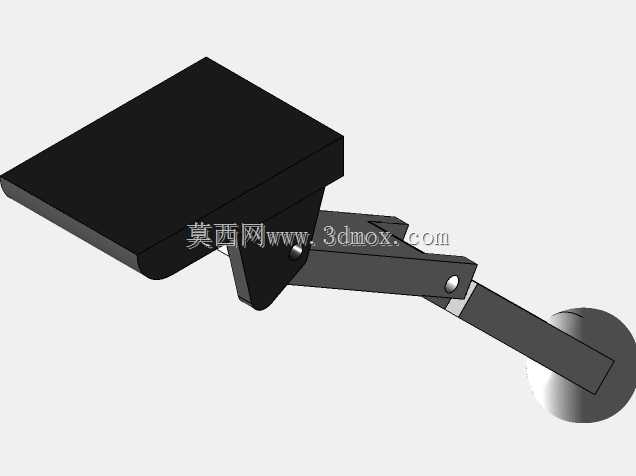

　　在长距离油气输送管线、市政给排水管网的日常运维场景中，管道内部的腐蚀减薄、焊缝缺陷、异物堵塞等问题始终是运维排查的核心难点，传统的人工内窥检测受限于管道长度、内部介质残留、弯管段通行能力等约束，作业效率与覆盖范围存在明显短板，这款螺旋推进结构的管道检测装置，正是针对中小口径长输管道的内检测需求开发的专用作业载体。从结构设计逻辑来看，该装置摒弃了传统轮式行走结构易在管壁结垢、凹凸变形段打滑卡滞的缺陷，采用两端带外齿形行走轮缘的双支撑结构，轮缘外圈的细密齿状结构可以增大与管壁的接触摩擦力，即便在管壁附着薄油层、锈蚀层的工况下，也能保证行走驱动力的稳定传递，中间的圆柱段为设备的核心舱体，用于搭载检测传感器、供电模块、数据存储与传输单元，

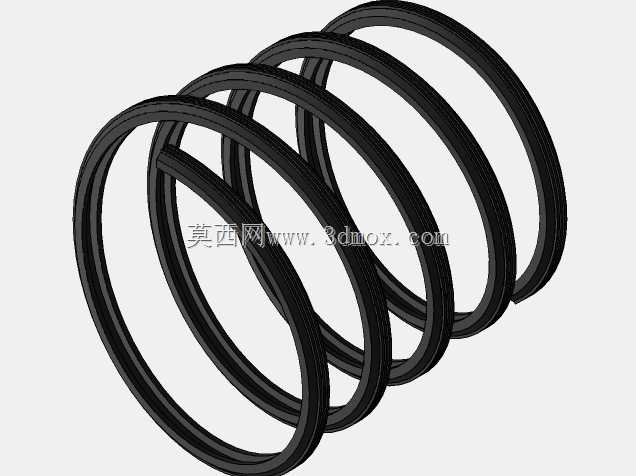

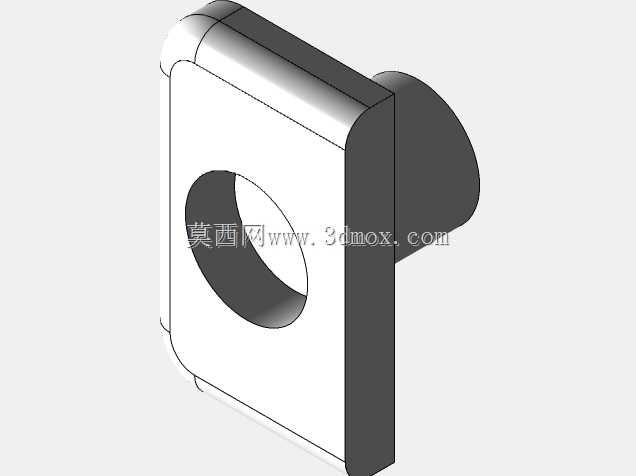

　　舱体与两端轮缘之间采用周向均布的卡接结构固定，既保证了整体同轴度，也便于后期拆解维护更换内部元器件。装置的螺旋推进逻辑依托两端轮缘的差速转动实现，当两端轮缘按照设定转速差转动时，齿形结构与管壁接触产生的轴向分力会驱动整个装置沿管道轴向行进，配合内置的姿态传感器，可以实时调整两端转速差，实现直管段匀速通行、弯管段自适应转向的功能，不会出现传统刚性结构检测设备在弯管处卡堵的问题。从安装边界与尺寸适配来看，该装置的外径尺寸可根据待检测管道的公称内径做系列化调整，两端轮缘的最大外径与管道内径的配合间隙控制在3-5mm，既保证行走过程中不会出现过大的偏摆量，也能适应管道局部存在的轻微变形、焊缝凸起等工况，中间舱体的直径小于轮缘外径，

　　预留出的环形空间可以布置多类型检测探头，包括超声测厚探头、漏磁检测探头、视觉采集模块等，探头的检测端面与管壁保持恒定的工作距离，保证检测数据的稳定性与准确性。在实际作业过程中，该装置可以从管道的发球端投入，依托自身的螺旋推进动力沿管道内部行进，过程中持续采集管壁的厚度数据、缺陷位置信息、管道内部影像资料，待行进至管道收球端后取出，即可导出全段管道的检测数据，相比传统的牵拉式检测设备，不需要提前在管道内部穿设牵引绳，作业准备流程更简便，尤其适合埋地长输管道、无法实现两端牵拉作业的管段检测场景。设计过程中针对管道内部可能存在的积液、杂质堆积问题，装置的整体结构做了圆滑过渡处理，没有突出的尖锐结构，两端轮缘的齿形结构采用大倒角设计，

　　行进过程中可以推开管道底部堆积的少量淤泥、焊渣等杂物，避免杂物卡入轮缘与舱体的连接缝隙造成转动卡滞，舱体的密封结构采用多道O型圈密封设计，可以满足带压管道内的检测作业要求，不需要在检测前对管道做完全排空处理，能够大幅降低管道检测作业的前置准备成本。针对不同的检测需求，中间舱体可以灵活更换不同的传感器组合，比如针对天然气管道的内检测，可以搭载可燃气体传感器、腐蚀检测探头；针对市政给排水管道，可以搭载高清摄像头、淤积厚度检测传感器，模块化的舱体设计让同一套行走机构可以适配多种检测场景，提升设备的复用率。在结构强度校核层面，两端轮缘采用轻量化的高强度工程塑料材质，既保证齿形结构的耐磨性能，也能降低整体设备重量，减少行进过程中的动力消耗，中间舱体采用铝合金材质加工，在保证结构强度、密封性能的前提下，尽可能压缩舱体壁厚，预留更多内部空间搭载电池与检测模块，延长单次作业的行进距离。
