齿轮连杆组合旋转转往复运动机构

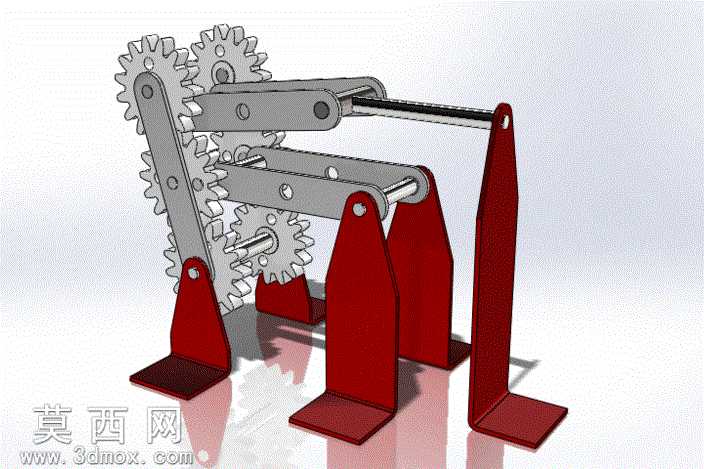

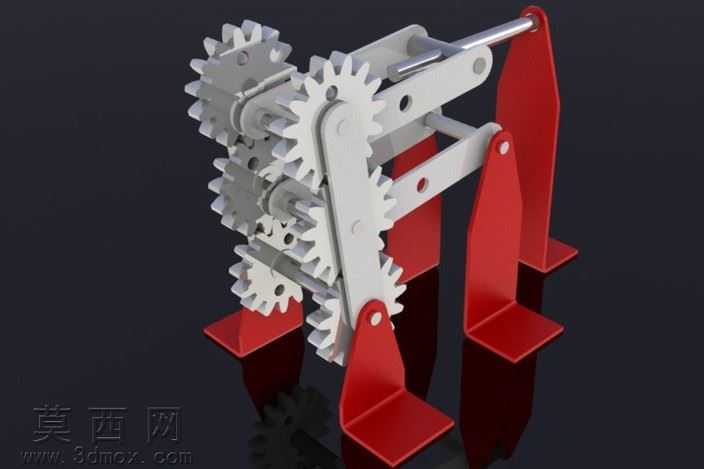

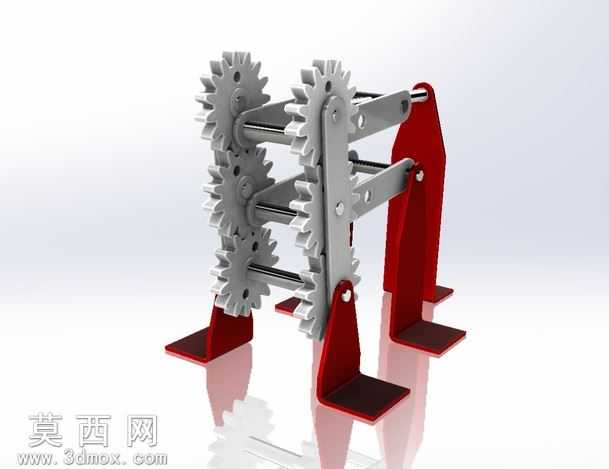

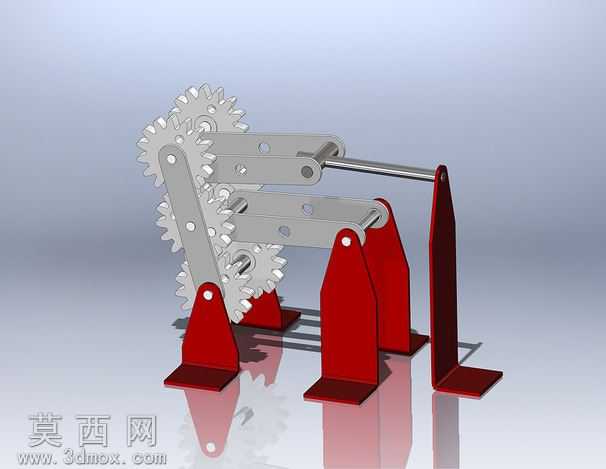

本作品为一款实现旋转输入到线性往复输出转换的机械传动机构，整体采用三维建模软件完成全参数化建模，所有零件均按照机械设计常规比例搭建，可直观展示机构的运动逻辑与装配关系。建模过程中首先完成核心传动齿轮组的参数化绘制，按照标准渐开线齿形生成三个相互啮合的直齿圆柱齿轮，保证齿轮啮合的传动比准确、齿侧间隙符合常规设计要求，齿轮的轮毂、安装孔、减重孔等细节均完整还原，确保零件结构符合实际加工的工艺合理性。随后完成连杆组件的建模，两根平行布置的传动连杆通过铰接销轴与齿轮端面的偏心安装位连接，连杆上的铰接孔位置经过反复校核，保证齿轮旋转过程中连杆不会出现运动死点，可顺畅带动输出端完成往复直线动作。支撑部分采用L型立式支座结构，支座底部设计有平整安装面，通过螺栓连接的形式固定在安装基座上，支座上部开设销轴安装孔，用于固定齿轮组的转轴与输出端的导向结构，所有支座的安装孔位同轴度经过严格校验，避免机构运动过程中出现卡滞问题。渲染阶段对不同零件赋予差异化材质，齿轮与连杆等传动受力零件赋予金属钢材质，调整金属粗糙度参数模拟机加工金属的哑光质感，支撑支座赋予红色喷塑金属材质，模拟实际设备中机架的表面处理效果，场景中添加柔和的环境光与定向补光，开启光线追踪渲染出零件接触位置的自然阴影与金属表面的微弱反光，清晰展现各零件的装配层级与结构轮廓。设计思路上，该机构利用齿轮的定比旋转传动，搭配偏心连杆的运动转换特性，将齿轮的连续圆周运动转化为输出端的稳定往复直线运动，整体结构紧凑，传动路径清晰，没有冗余的传动零件，可作为基础教学案例直观展示齿轮连杆组合机构的运动原理，也可经过参数调整适配小型自动化设备的往复驱动需求，建模过程中所有铰接位置均预留了标准销轴的装配间隙，符合实际机械装配的公差要求，可直接用于运动仿真验证，直观观察不同齿轮转速下输出端的往复行程与运动频率变化。
