弯管类工件定位夹紧工装夹具结构设计

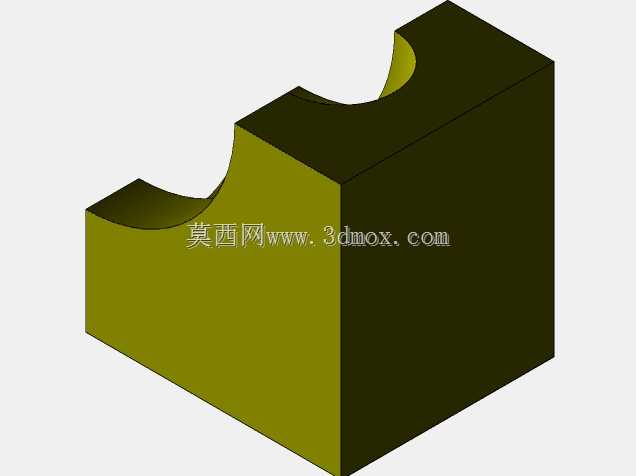

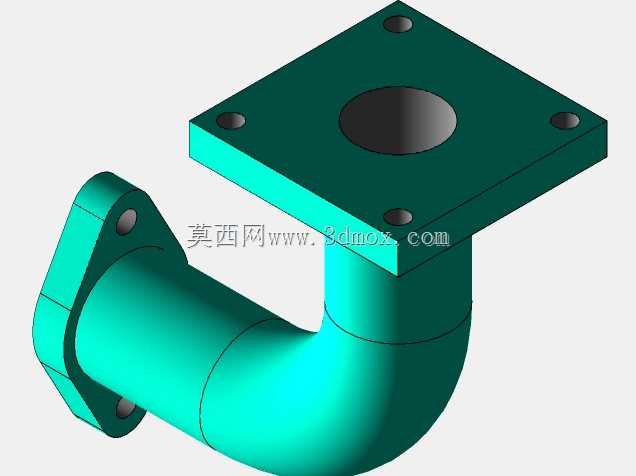

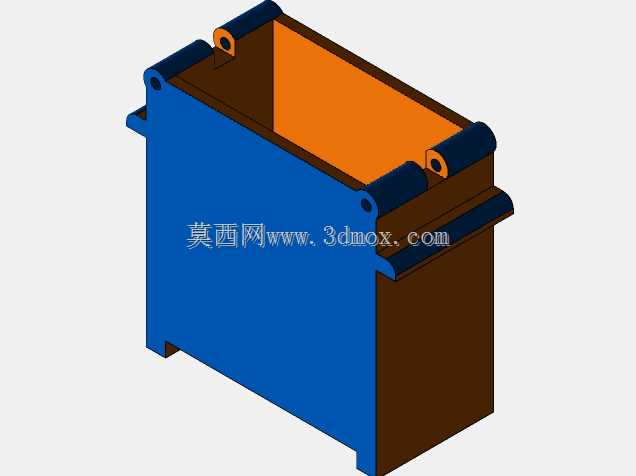

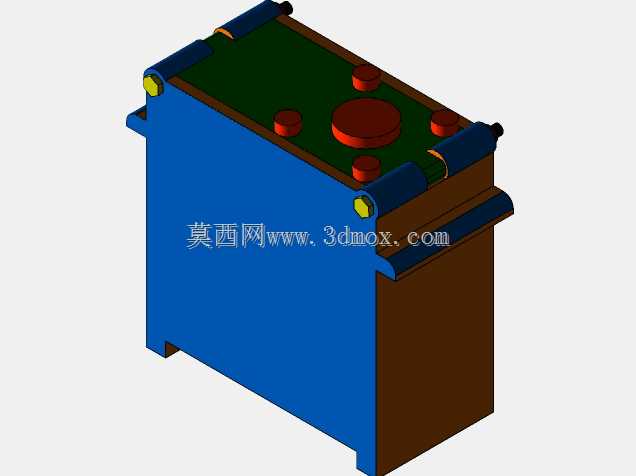

　　这套工装主要面向带90°弯折特征的管状类零件加工工序设计，覆盖铣削端面、钻孔去毛刺、管口倒角等多道机加工序的装夹需求，在中小批量机加工车间、管件定制加工产线中适配性较强，可直接安装在普通立式铣床、台钻的工作台T型槽上，也可通过转接板适配小型加工中心的工装平台。从结构组成来看，整套工装采用分体式装配设计，核心包含基座本体、弯管定位型腔、侧向压紧组件、顶部压块、定位销几个模块，基座采用箱式焊接结构，侧壁预留足够的排屑空间，加工过程中产生的铁屑可顺着型腔间隙直接滑落，不会堆积在定位面内影响重复装夹精度。设计时优先考虑了工件的定位基准选择，以弯管的直管段外圆作为主要定位面，在基座上加工出与管外径匹配的半圆弧定位槽，限制工件的四个自由度，

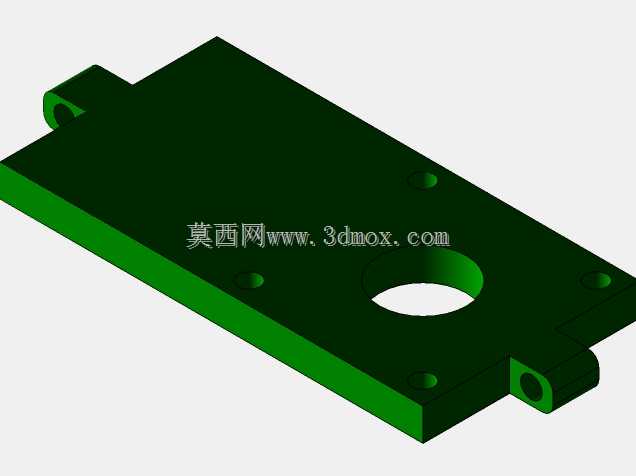

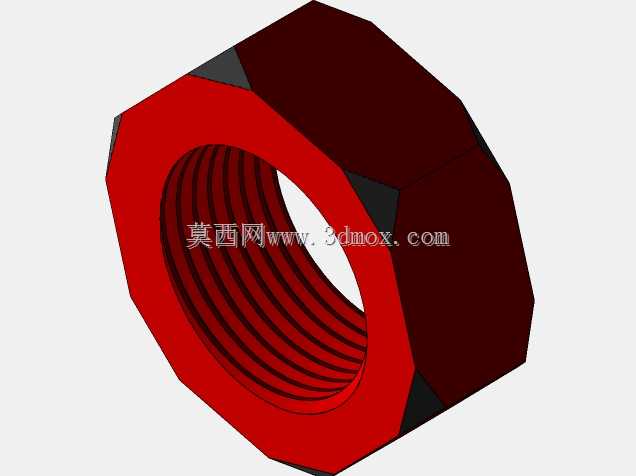

　　弯管的弯折端面处设置可调定位挡块，适配一定长度范围内的同管径弯管工件，避免不同批次管件长度公差带来的装夹偏移。压紧结构采用了侧向顶紧与端面下压结合的方式，侧向设置两个可调式压紧头，顶紧位置选在弯管圆弧段的受力支撑点，避免装夹力直接作用在管壁悬空位置造成管件变形，顶部的旋转压块可快速翻开，工件装卸时无需完全拧松压紧螺栓，只需将压块转开即可取放工件，单工件装夹耗时可控制在15秒以内，适配小批量多品种的加工节奏。从安装边界来看，整套工装的基座长宽尺寸控制在常规机床工作台的装夹范围内，底部预留四个标准U型安装槽，可直接配合T型螺栓固定，安装时无需额外加工转接板，基座高度经过测算，装夹完成后工件的加工面高度与刀具的有效行程区间完全匹配，

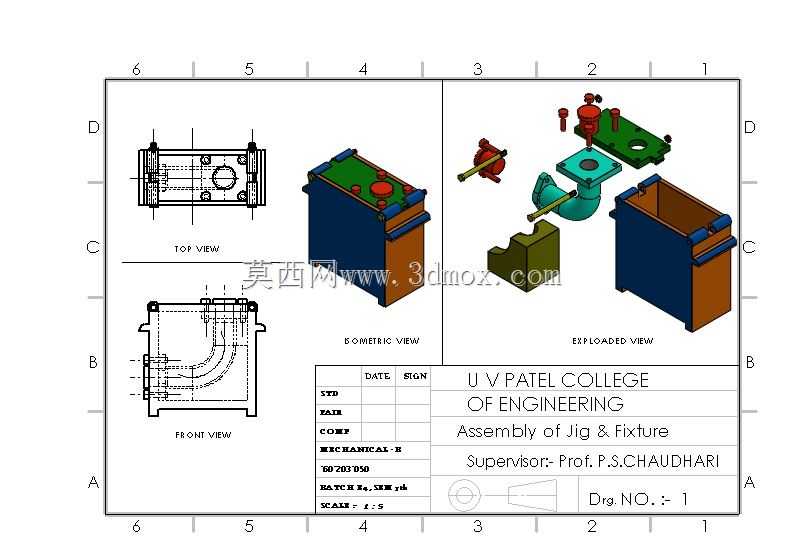

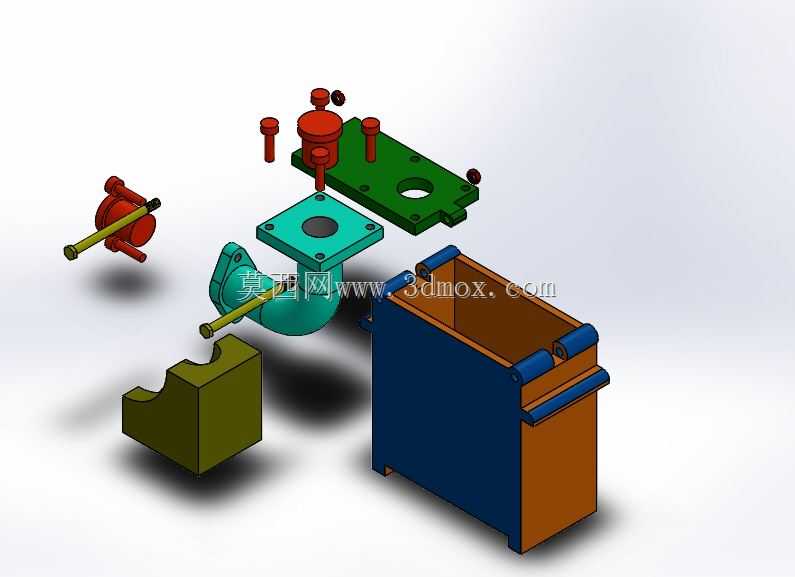

　　不会出现刀具超程或者刀柄干涉的问题。整套装配结构的爆炸视图清晰展示了各零件的装配顺序，装配时先将定位型腔块通过内六角螺栓固定在基座上，再依次安装侧向压紧组件、顶部压块的旋转轴，最后调整定位挡块的位置，装配完成后可通过打表校验定位面的平面度，保证装夹后的工件形位公差满足加工要求。在实际使用场景中，这类工装解决了弯管类零件无规则外形难以快速定位的问题，相比通用台虎钳装夹，不需要每次打表找正，重复装夹精度可控制在0.05mm以内，同时避免了通用夹具装夹薄壁管件时容易出现的夹痕、变形问题，压紧力的作用点都对应设置在工装的支撑筋位置，装夹力传递路径直接，不会让工件承受额外的弯曲应力。结构设计时也考虑了易损件的更换便利性，

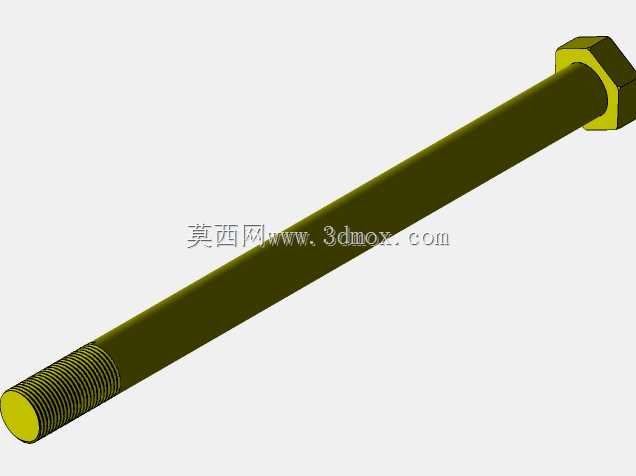

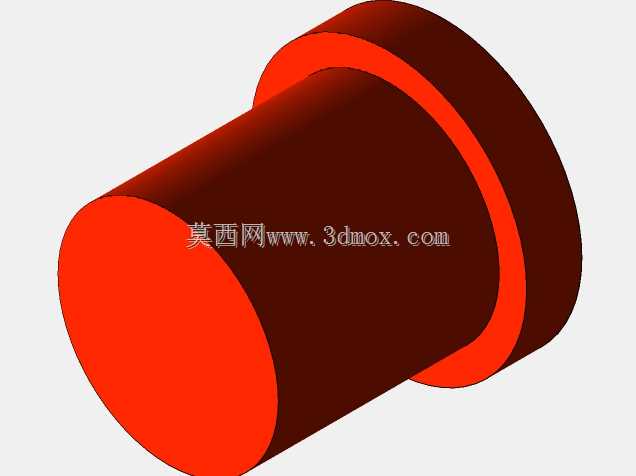

　　与工件直接接触的定位块、压紧头都采用单独的可更换零件，通过螺栓固定在主体结构上，长期使用出现磨损后，只需更换对应的接触块即可，不需要整体报废工装主体，降低了工装的长期使用成本。侧向压紧组件的螺杆采用细牙螺纹，压紧力调节精度更高，可根据不同壁厚的管件调整压紧力度，避免薄壁管被压变形，同时螺杆尾部设置滚花手柄，操作人员无需额外工具即可完成压紧操作，进一步提升装夹效率。基座的箱式结构内部设置了横向加强筋，在压紧力和切削力的反复作用下不会出现形变，保证工装的长期使用精度，基座的底面经过精磨处理，与机床工作台贴合度良好，安装时不需要额外垫铜皮调整水平。整套工装的各零件之间都设置了定位销，拆解维护后重新装配时不需要重新找正位置，可快速恢复装配精度，适合车间现场的日常维护与易损件更换。
