带半槽定位结构的旋转式工装油缸

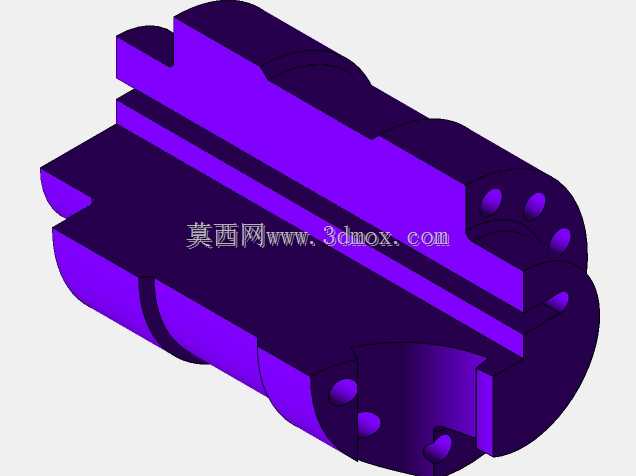

　　在工装夹具的液压驱动场景里，这类带特殊半槽结构的油缸往往承担着复合定位加夹紧的双重作用，和常规直线往复式油缸不同，它的基体采用270度旋转成型的主体结构，不是整周回转的封闭缸筒，预留的缺口段刚好适配工装台面上的侧向安装空间，能避开夹具上的压板、定位销等周边干涉部件，在多工位回转工作台的工装布局里，这种非整周的缸体结构可以贴紧转台的弧形安装面布置，不需要额外预留整周缸筒的旋转避让空间，能有效压缩单工位的占用面积，提升转台的工位排布密度。从功能特性上看，缸体端面上均匀分布的圆形沉孔是安装油口接头和端盖紧固螺钉的位置，沉孔的深度刚好覆盖螺钉头部的安装高度，不会在端面形成凸起，安装后可以和工装的安装板面完全贴合，保证密封面的压紧力均匀，

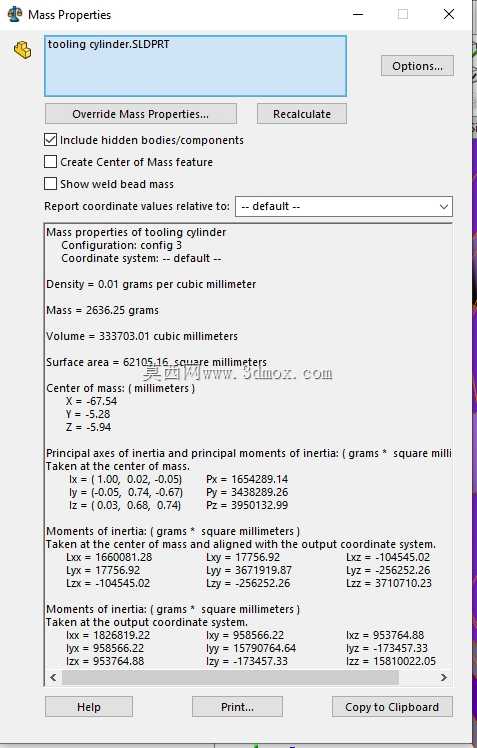

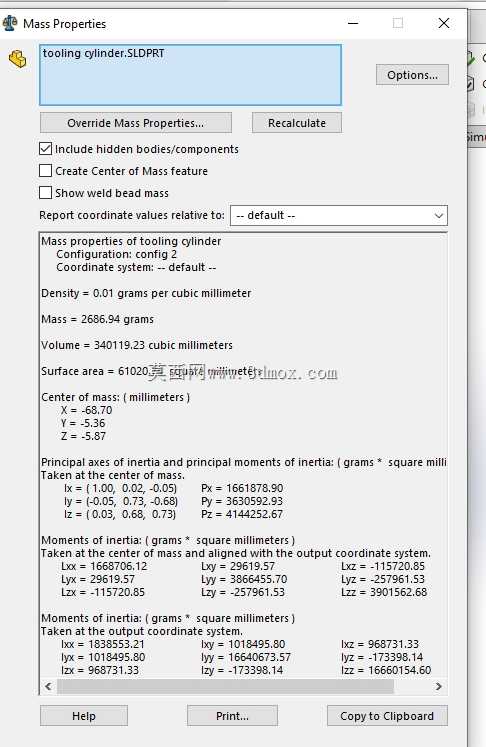

　　不会因为局部凸起造成密封件偏磨泄漏。缸体侧面的半槽切割结构不是随意开设的减重槽，实际使用时这个槽位是和工装上的限位滑块配合的，当油缸活塞杆伸出到设定行程时，缸体本身会在液压反作用力下产生微小的周向转动趋势，半槽的侧壁刚好顶住限位滑块，抵消这个周向扭矩，不需要额外在缸体外加设防转销，简化了工装的整体结构。设计过程中首先要确定旋转基体的草图轮廓，270度的旋转角度是根据安装空间的弧形边界反复调整得出的，角度过小会导致缸体的有效承压面积不足，输出的夹紧力达不到工装要求，角度过大则会让缸体的外轮廓超出安装边界，和相邻工位的部件产生碰撞。前平面上的圆形图案阵列是油道孔的定位标识，建模时先在草图里绘制好阵列的分布圆，再逐个切割出沉孔特征，保证每个孔的位置度符合装配要求，后续加工时可以直接以这个模型的孔位作为数控编程的基准，减少二次划线的工序。缸体上所有的棱边都做了统一的圆角处理，不是单纯为了外观好看，实际装配时工人搬运缸体的过程中，锐边很容易划伤密封件的橡胶圈，也容易造成工人的磕碰工伤，圆角的半径根据棱边所在的位置做了区分，安装贴合面的边缘圆角取R0.5，既不会影响密封面的有效接触宽度，又能去除锐边，外部非配合面的圆角取R2，提升缸体的结构应力水平，避免热处理或者油压加载时在棱边位置产生应力集中，导致缸体开裂。建模过程中设置的多配置特征，是为了适配不同工位的夹紧行程需求，同一个基础缸体模型，通过抑制或者释放局部的切割特征，可以快速生成不同油孔位置、

　　不同半槽深度的衍生型号，不需要重新绘制整个基体模型，能大幅提升系列化工装设计的效率。安装边界方面，缸体的轴向总长度要匹配工装安装板的厚度，尾部的定位轴段直径和安装板上的定位孔采用H7/h6的间隙配合，保证安装时缸体可以顺利穿入安装孔，不会出现卡滞，端面上的螺钉孔分布圆直径要和标准的液压阀块安装孔位匹配，不需要额外设计过渡连接板，就能直接和供油的阀块对接，减少油路的泄漏点。实际使用时，这类油缸多用于箱体类零件的工装夹紧，当工件吊装到工装定位面上后，油缸在液压油的驱动下，活塞杆带动压杆旋转下压，同时缸体本身的半槽结构和限位块配合，保证压杆的下压角度准确，不会因为反作用力出现偏转，夹紧力稳定均匀，不会对薄壁的箱体工件造成夹伤变形。

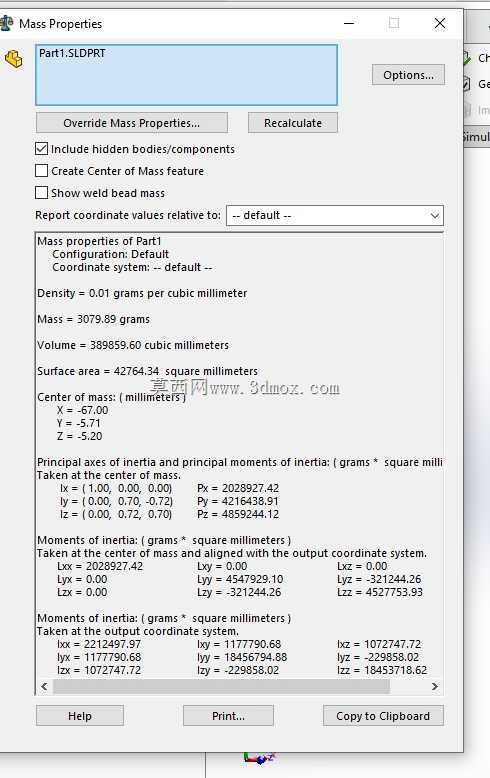

　　和常规的标准油缸相比，这种定制化的工装油缸不需要额外加装外部的限位和防转结构，整体集成度更高，在狭小的工装安装空间里优势明显，尤其是在多工位的组合工装里，能减少大量的辅助结构件，降低工装的整体制造成本，也能减少后续维护时的故障点，因为外部的连接件越少，工装运行时的松动、干涉等故障概率就越低。建模时的剪切特征顺序也有讲究，要先完成旋转基体的成型，再切割半槽结构，之后再加工端面上的沉孔和油道，最后统一添加圆角特征，如果先做圆角再切割特征，会导致切割后的棱边重新生成锐边，还要二次处理圆角，反而增加建模的工作量，也容易出现特征重建错误。更改材料的步骤放在建模最后，是因为不同工况下的油缸需要适配不同的材料，普通工况用45号钢调质处理即可，有腐蚀性介质的工况则需要更换为不锈钢材料，把材料配置放在特征树的最后，切换材料时不会影响前面的实体特征，能快速生成不同材料属性的模型用于后续的有限元分析，验证不同材料下缸体的承压能力和变形量，保证油缸在额定工作压力下不会出现过大的变形，影响夹紧精度。
