带弧形卡槽梯形连接定位块结构设计

　　这款梯形结构的定位连接块，在通讯设备组装、小型电子模组装夹工位的应用场景十分常见，多数时候作为快换工装的配套定位元件使用，也可直接集成在小型通讯终端的内部支撑结构中，承担相邻组件的位置限定与侧向载荷传递作用。从实际使用需求出发，这类零件的核心功能是在装配过程中，通过自身的梯形斜面完成插入导向，配合侧面的弧形卡槽实现与圆柱类杆件、轴销件的快速卡合，不需要额外的紧固件就能实现预定位，大幅提升产线装配的效率，减少螺丝锁附的工位耗时。

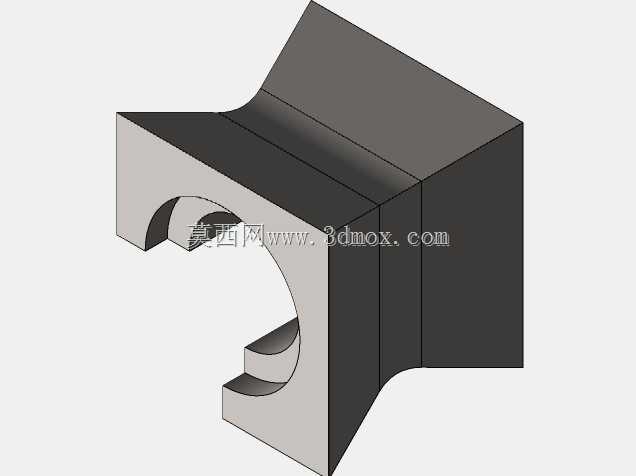

　　设计过程中首先要明确安装边界的约束条件，零件的主体为直角梯形块状结构，垂直安装面与相邻安装基准面保持90度垂直度，形位公差控制在0.02mm以内，保证装配后不会出现偏移；梯形斜面的倾斜角度经过反复校核，选取15度的导向角，既能够保证插入时的顺滑导向，不会出现卡滞，又能避免角度过大导致定位间隙过大、装配后晃动的问题。侧面的弧形卡槽采用半开放的C型结构，卡槽的圆弧半径与配套使用的圆柱销半径保持H7/h6的间隙配合，卡槽开口处做了0.2mm的导入倒角，方便轴件顺利滑入卡槽内部；卡槽上下位置设置的两个凸起限位边，能够限制轴件在卡槽内的轴向窜动，保证连接后的位置精度。

　　零件的主体结构采用等壁厚设计，非配合面的壁厚保持均匀，避免后续注塑或者铣削加工过程中出现应力变形；梯形斜面与主体垂直面的过渡位置采用R3的圆角过渡，既能够减少应力集中，提升零件的抗冲击载荷能力，也能去除加工毛刺，避免装配时刮伤操作人员或者相邻零件的表面涂层。在结构细节处理上，零件的所有锐边都做了0.1mm的倒钝处理，配合面的表面粗糙度控制在Ra1.6，非配合面的表面粗糙度控制在Ra3.2，兼顾加工成本与使用性能。

　　从安装适配的角度来看，这款梯形块的底部为平面安装基准，可直接通过胶粘或者侧面顶丝的方式固定在安装基板上，不需要在零件本体上加工额外的安装孔，减少了加工工序，也降低了零件的生产制造成本；零件的整体外形尺寸紧凑，在狭小的设备内部空间也能完成布置，不会和周边的电路板、接线端子等元件产生干涉。实际使用过程中，这类梯形定位块能够承受的侧向静载荷可达200N，完全满足小型通讯设备内部组件连接、工装快换定位的载荷需求，反复拆装的使用寿命可达万次以上，不会出现卡槽磨损、定位失效的问题。

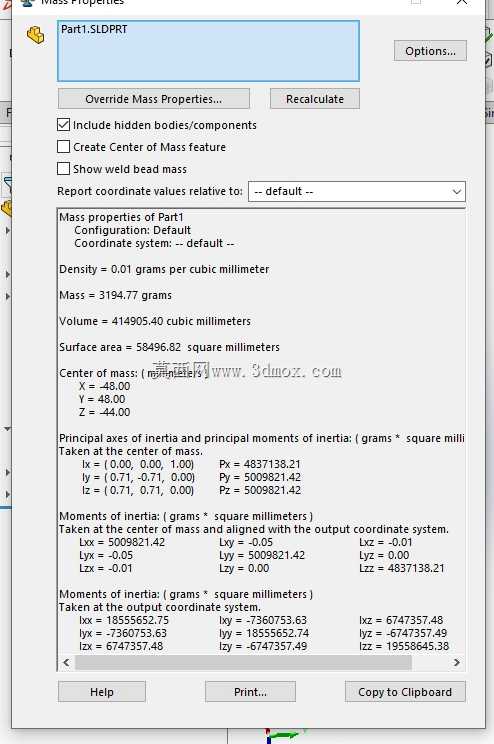

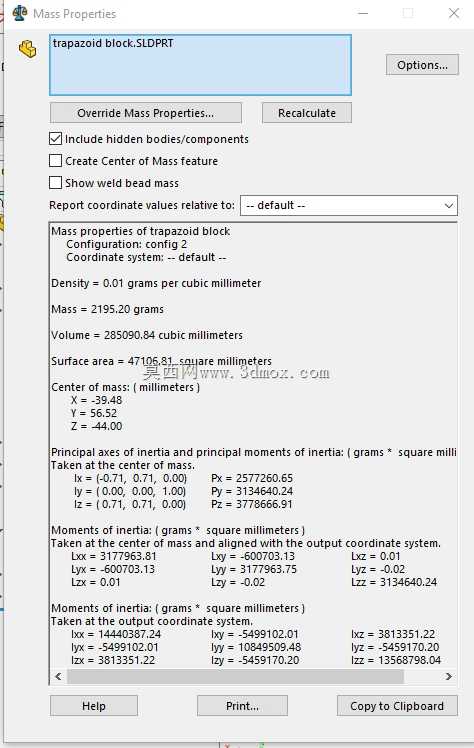

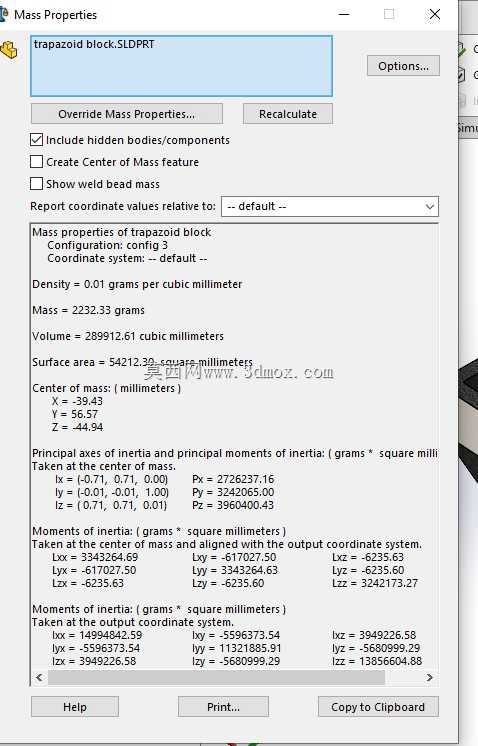

　　建模过程中遵循自上而下的设计逻辑，先绘制主体的梯形轮廓草图完成基础拉伸，再通过右视基准面的切割操作精准修出梯形斜面的角度，之后在侧面绘制弧形卡槽的轮廓，通过拉伸切除完成卡槽结构的制作；顶部和底部的圆柱切割特征，是为了适配相邻零件的凸起结构，避免装配时出现干涉；后续通过配置功能可以快速调整梯形角度、卡槽半径等参数，适配不同直径的轴销、不同安装空间的使用需求，不需要重新绘制整体模型，大幅提升设计迭代的效率。最后通过材质赋予功能，可根据实际使用场景切换ABS塑料、铝合金、不锈钢等不同材质的参数，模拟不同材质下的零件强度与外观效果，方便前期的设计验证。
