多铰接点位径向摆动传动连接构件

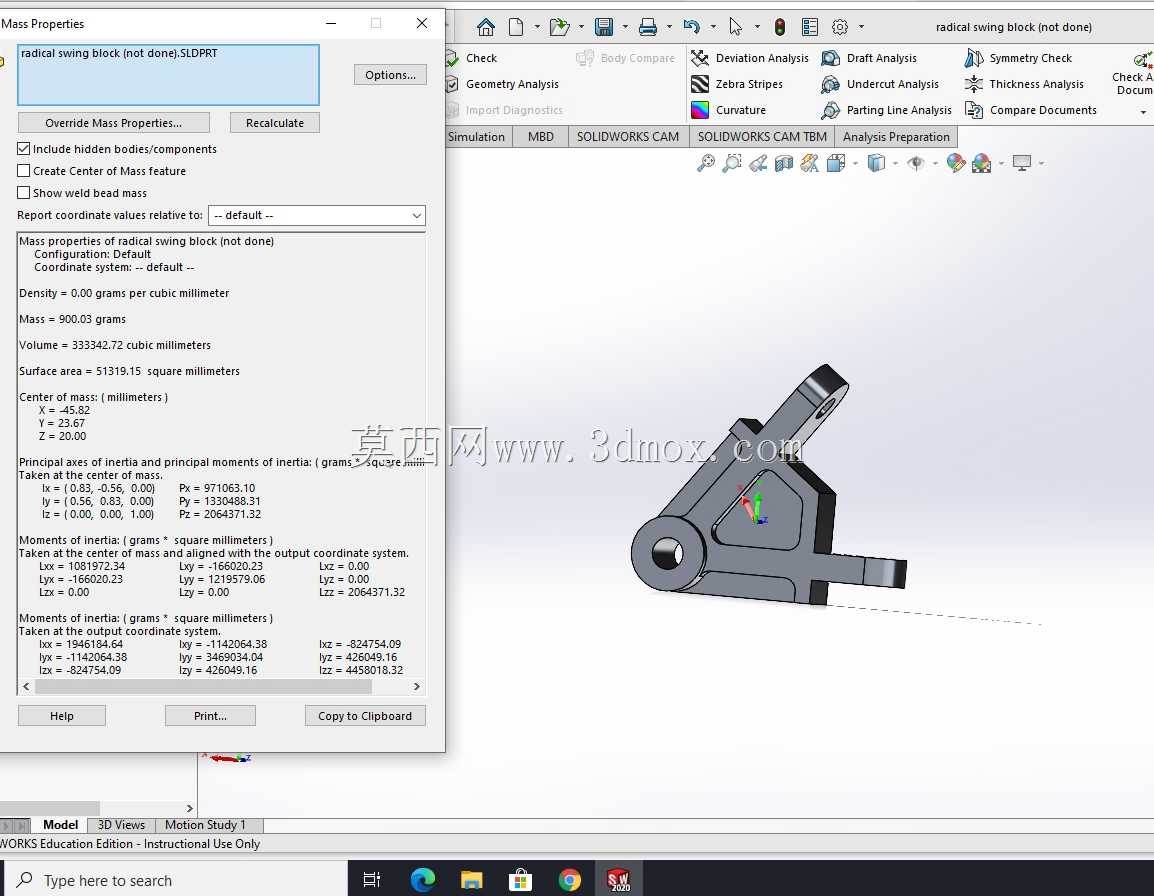

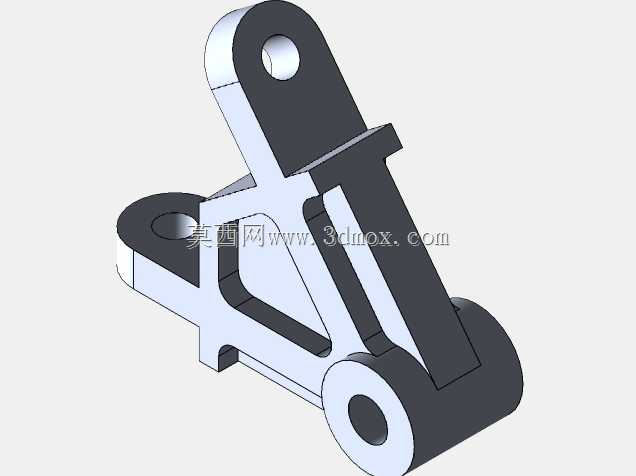

　　在自动化产线的往复摆动工位、小型工装夹具的角度调节单元、通讯设备内部的触点切换机构中，这类带多铰接点位的径向摆动构件是实现小角度往复动力传递的核心连接件，区别于直连式传动杆，它能在有限安装空间内完成径向力的转向传递，同时抵消部分传动过程中的侧向偏移量，避免硬连接带来的应力集中问题。从结构设计逻辑来看，构件整体采用框架式镂空构型，并非实心块体结构，这种设计首先是为了在保证结构刚性的前提下降低自身重量，减少摆动过程中的惯性负载，降低驱动端的动力损耗；其次镂空区域可以为配套的销轴、复位弹簧等附属零件预留安装避让空间，避免摆动过程中出现零件干涉。构件上共设置三处铰接安装孔位，三处孔位的中心距经过严格校核，分别对应动力输入端、固定支撑端、

　　动作输出端：固定支撑端的孔位作为整个摆动动作的旋转基准，孔内壁预留了衬套安装余量，可根据实际磨损情况更换铜质或工程塑料衬套，延长构件整体使用寿命；动力输入端的孔位用于连接驱动摆臂或凸轮从动件，承接来自驱动源的往复推力或拉力；动作输出端的孔位则直接对接执行末端，将摆动动作传递至需要完成角度切换的工位。构件侧面设计有深度9.5mm的限位凹痕，这个结构并非工艺槽，而是用于和机架上的限位凸块配合，将构件的径向摆动角度限制在设计要求的范围内，避免过摆导致的机构卡死或传动件损坏，凹痕的两个侧壁分别对应摆动的两个极限位置，接触面做了小倒角处理，减少硬接触带来的冲击噪音和接触面磨损。建模过程遵循从轮廓到实体再到细节的逻辑，首先绘制侧面的整体外轮廓，

　　保证各铰接孔的相对位置精度，之后拉伸40mm的主体厚度，这个厚度是结合配套销轴的直径、承载扭矩计算得出的，既不会因厚度过大占用多余安装空间，也不会因厚度过小导致孔位处的抗剪切强度不足。主体拉伸完成后，先切割出三处铰接通孔，再通过曲线切割加工出框架式的镂空减重区域，之后加工侧面的限位凹痕，为了提升建模效率，完成一半结构的特征创建后，通过镜像命令生成对称侧的结构，避免重复绘制带来的尺寸误差，最后对所有锐边做0.5mm的倒角处理，去除加工毛刺的同时，也能减少装配过程中对操作人员的划伤风险。从安装边界来看，构件的整体外轮廓尺寸适配小型化安装空间，摆动过程中所有外边缘的运动轨迹都经过干涉校验，不会和周边的机架板、线路、其他传动件发生碰撞，

　　铰接孔的孔径公差采用H7级配合精度，既能保证销轴转动的灵活性，又不会因间隙过大导致摆动过程中出现旷量，影响动作的重复定位精度。这类构件在实际使用中，常搭配扭簧使用，扭簧套在固定支撑端的销轴上，两个支脚分别抵靠在构件和机架上，实现摆动后的自动复位，多用于需要频繁往复摆动的轻载传动场景，比如小型开关的触点切换、工装夹具的快速压合、检测设备的探头避让等工位，相比齿轮传动、连杆传动的复杂结构，这种一体式摆动构件的零件数量更少，装配难度更低，后期维护也更简便，只需要定期检查铰接孔的磨损情况、补充润滑脂即可保证长期稳定运行。
