内燃机传动用分体式连杆结构设计

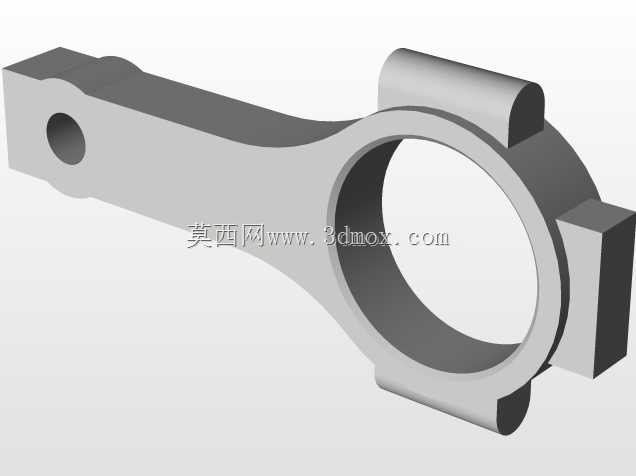

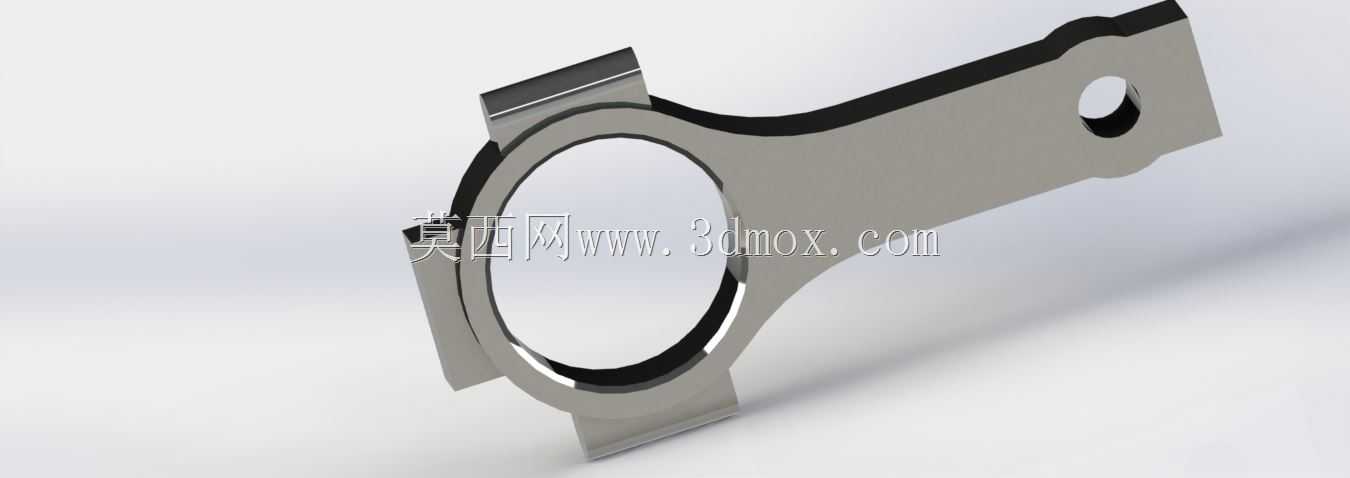

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运转可靠性、动力输出效率与极限工况耐受能力。这款连杆采用平切口分体式结构设计，大头端对应曲轴连杆轴颈的安装位置，通过两侧定位凸台实现轴瓦的精准限位，避免高转速下轴瓦出现周向窜动；小头端设置贯通销孔，用于装配活塞销，将活塞承受的燃烧爆发力平顺传递至杆身。杆身采用变截面工字型轮廓设计，从大头到小头的截面尺寸逐步收窄，在保证整体抗弯、抗扭刚度的前提下，尽可能降低往复运动惯量，适配高转速动力单元的动态响应需求。从安装边界来看，大头端的内孔直径需与对应曲轴的连杆轴颈尺寸保持严格的公差配合，结合面的平面度、

　　螺栓孔的位置度都需要控制在微米级公差范围内，避免装配后出现轴孔失圆，导致运转过程中出现偏磨、烧瓦等故障。小头端的销孔内径与活塞销的配合需根据工况选择合适的配合等级，自然吸气动力单元可采用过渡配合，高增压或高转速赛车场景则需要优化销孔的衬套过盈量，兼顾润滑与承载需求。在实际应用场景中，这类连杆不仅适配常规民用乘用车的汽油发动机，经过强化处理的同结构连杆也可用于小排量竞速赛车的动力总成，承受更高的燃烧爆发压力与转速载荷。设计过程中需要重点考量杆身的应力分布，在大头与杆身过渡、小头与杆身过渡位置设置合理的圆角半径，避免应力集中导致的疲劳断裂；同时要严格控制整体重量与重心位置，同一台发动机装配的多支连杆重量差需要控制在克级范围内，

　　降低曲轴运转的动平衡负荷，减少整机振动。连杆的表面处理也需要匹配使用场景，常规工况下采用调质处理即可满足强度需求，高负荷场景则需要对杆身进行喷丸强化，提升表面残余压应力，延长疲劳寿命；大头螺栓的预紧力需要严格按照工艺要求施加，避免预紧力不足导致结合面分离，或是预紧力过大造成螺栓屈服失效。在润滑设计上，部分同类型连杆会在杆身内部设置贯通油道，将大头端曲轴轴颈处的压力润滑油引导至小头活塞销位置，实现活塞销与衬套的持续压力润滑，降低高转速下的摩擦磨损。这款连杆的分体式结构也兼顾了装配便利性，在曲轴已经装入缸体的场景下，可通过拆开连杆盖完成活塞连杆组的装配与拆卸，无需对曲轴进行额外拆解，降低售后维修的操作难度。在建模过程中，需要重点还原各配合面的形位公差要求、过渡圆角的曲率参数、螺栓孔的沉头深度与螺纹规格，确保模型可直接用于后续的工程分析、工艺编制与装配模拟，为后续的有限元强度校核、运动学仿真提供精准的数模基础。
