绘图用比例测量三棱比例尺三维设计

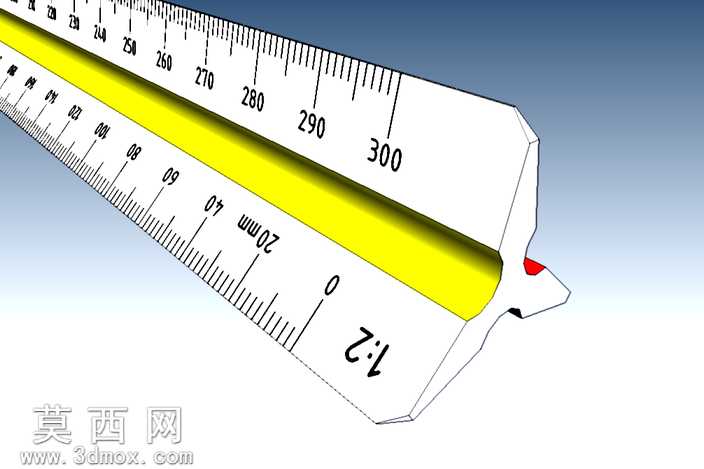

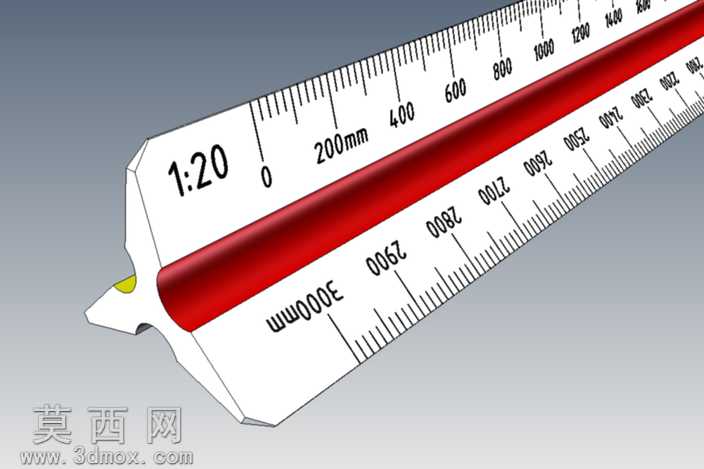

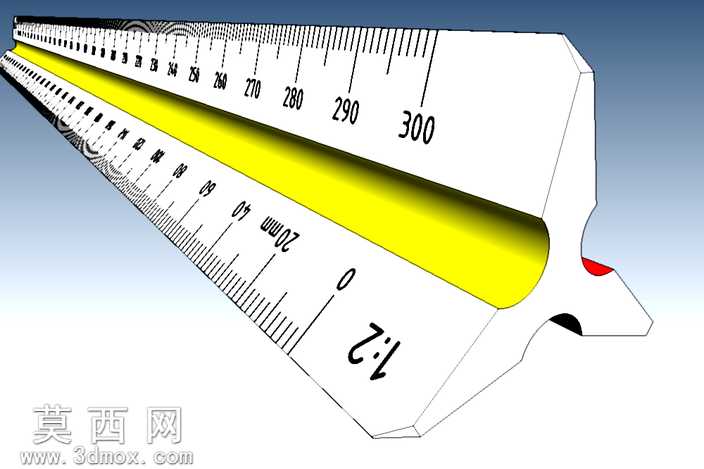

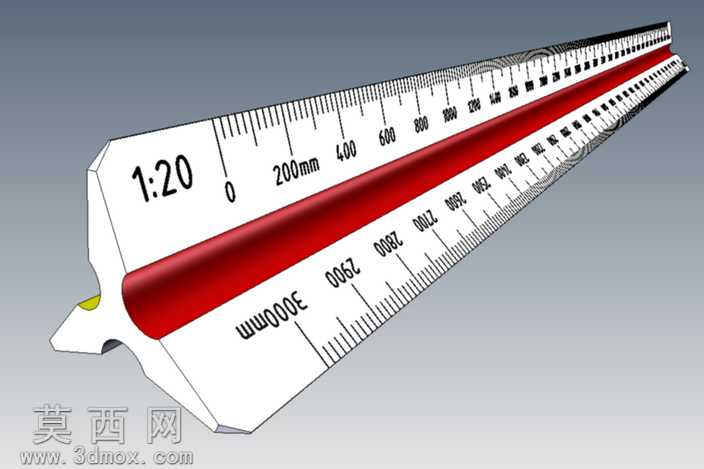

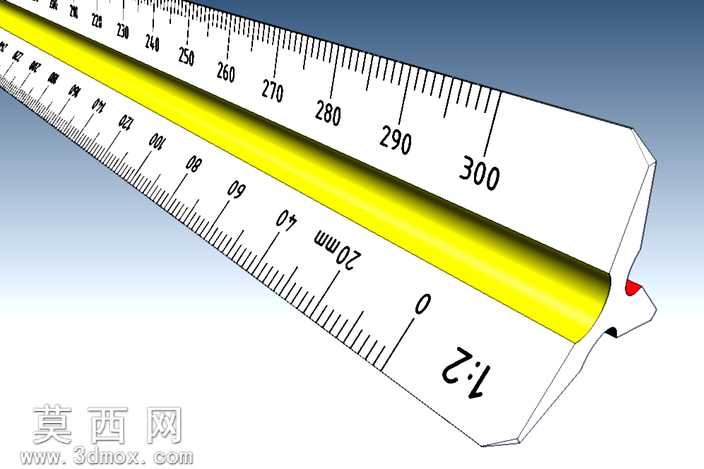

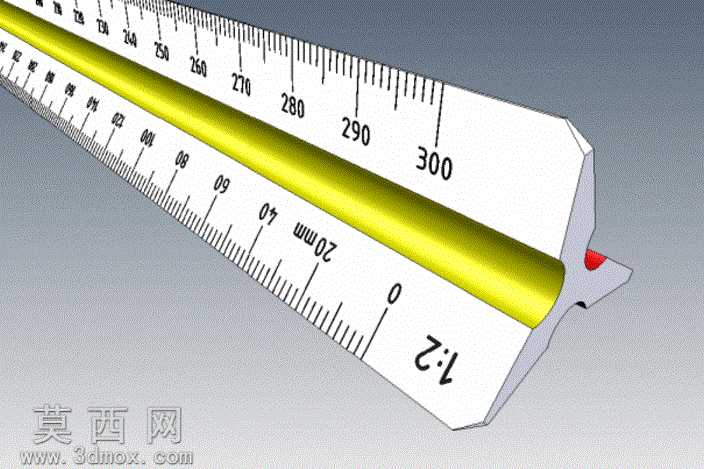

本作品为绘图专用三棱比例尺的三维建模设计，整体采用正三棱柱的核心结构形态，建模过程中严格遵循实物量具的尺寸比例规范，首先通过草图绘制完成等边三角形截面的精准轮廓，约束三条边长度完全相等、内角均为60度，保证三个测量面的结构对称性，随后通过拉伸特征生成尺身主体，拉伸长度匹配常规300mm量程绘图尺的实用尺寸。建模时针对尺身的三个棱边做了微小的圆角过渡处理，既还原实物握持时的顺滑触感，也避免尖锐棱边在渲染时出现不合理的光影硬边。尺身中部设计有贯通式的黄色握持凹槽，建模时通过扫掠特征完成凹槽的曲面造型，凹槽截面为圆弧形态，沿尺身长度方向平直贯通，既提升握持的贴合度，也形成了产品的视觉识别特征。刻度标识部分采用包覆特征完成制作，严格按照1:2等常用绘图比例标注刻度数值与分度线，毫米级分度线做了长短区分，整十刻度位置标注对应数值，刻度排布均匀对齐，完全匹配专业绘图的比例换算使用需求，尺身端部的红色定位标记也通过独立的拉伸凸台完成建模，还原实物的端点定位功能。材质与渲染阶段，尺身主体采用哑光白色工程塑料材质，调整材质的粗糙度参数模拟塑料尺的微磨砂质感，避免过高反光影响刻度的可读性；中部握持凹槽赋予亮黄色半哑光塑料材质，与白色尺身形成清晰的视觉区分；刻度标识采用深灰色印刷油墨材质，调整凹凸高度模拟真实印刷的微凸触感；端部定位块采用鲜红色硬质塑料材质，还原实物的醒目提示效果。渲染时采用柔和的工作室漫射光源，从多个角度打光避免尺身表面出现过强反光，同时清晰呈现刻度的细节与结构的立体感，背景选用中性灰色调突出尺身本身的形态与标识。设计过程中充分考虑绘图人员的实际使用需求，三棱结构可同时承载六种不同的绘图比例，无需频繁更换量具即可完成不同比例图纸的测量换算，尺身边缘做了薄化处理，测量时可紧贴纸面减少视差，提升测量读数的准确性，整体结构无多余装饰，完全服务于专业绘图测量的实用功能，模型细节完整，可用于绘图工具产品展示、制图教学演示等场景。
