间歇传动用槽轮式日内瓦轮机构

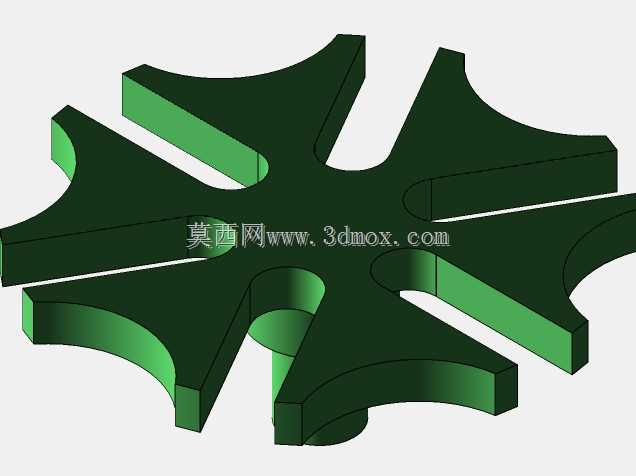

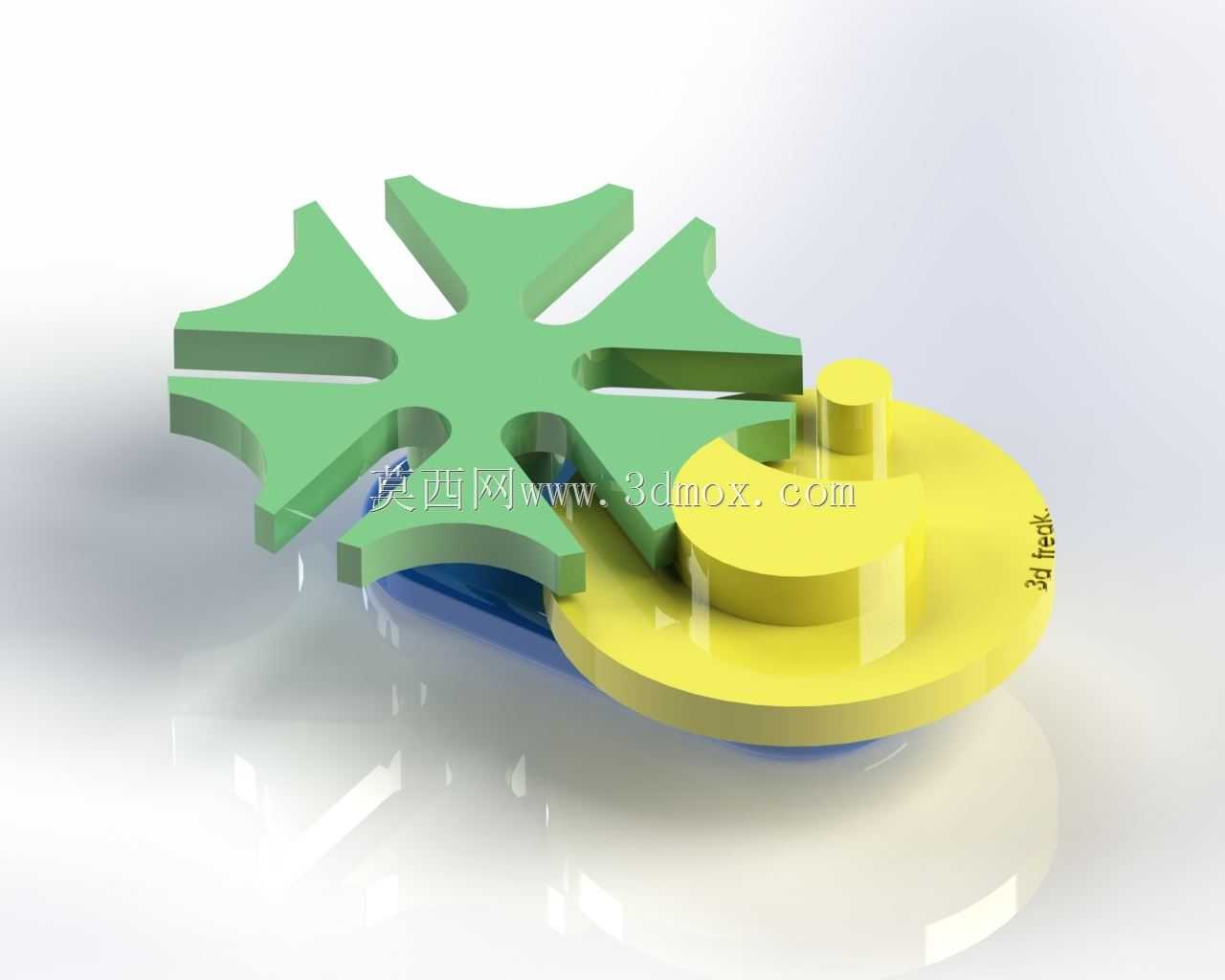

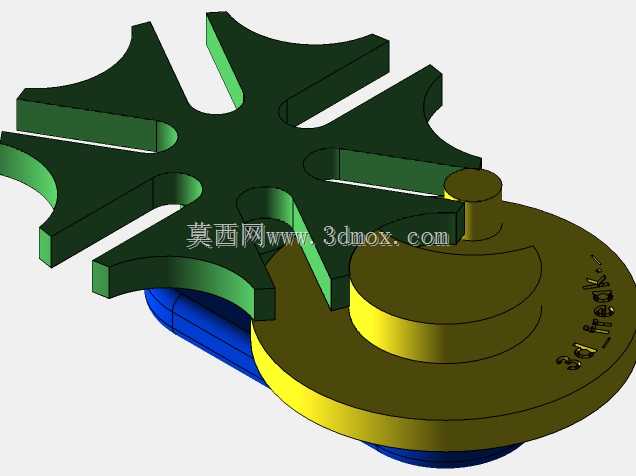

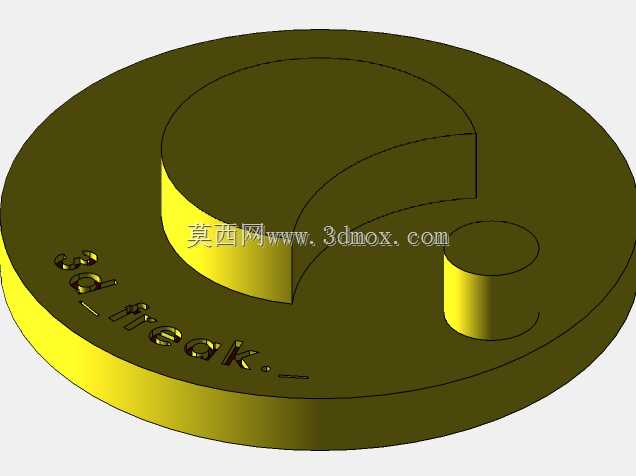

　　在自动化生产线的转位工位、多工位转盘送料机构、电影放映机的胶片走片结构、包装机械的间歇送料单元中，这类槽轮式日内瓦轮机构是实现连续转动到间歇步进运动转换的核心传动构件，相比棘轮棘爪的间歇结构，它的传动冲击更小，步进定位精度更稳定，在中低速间歇传动场景中应用十分广泛。从结构设计逻辑来看，这套机构核心由主动拨盘与从动槽轮两个核心零件组成，主动拨盘上的圆柱销是动力传递的核心接触件，拨盘连续回转过程中，圆柱销进入从动槽轮的径向槽时，会带动槽轮转过对应角度，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合，将槽轮牢牢锁止在固定位置，避免工位出现偏移，直到圆柱销进入下一个径向槽，才会启动下一次步进动作。这套六槽结构的日内瓦轮，

　　主动拨盘每回转一周，从动槽轮会完成一次60度的步进转动，对应的工位停留时间与运动时间比值固定，设计时需要根据工位的工艺动作时长匹配槽数，槽数越少，单次步进的转角越大，运动过程中的角加速度变化越剧烈，带来的传动冲击也会相应提升，六槽的参数平衡了步进效率与传动平稳性，适合多数中速转位的工况需求。建模过程中需要重点关注几个配合边界：首先是主动拨盘与从动槽轮的中心距，这个尺寸直接决定了圆柱销能否顺利切入切出径向槽，中心距偏差过大会导致圆柱销与槽壁卡滞，甚至出现机构锁死的问题；其次是圆柱销的直径与径向槽的宽度配合，需要保留合理的间隙，既要避免间隙过大导致步进定位出现回差，也要防止间隙过小导致传动过程中出现卡涩，

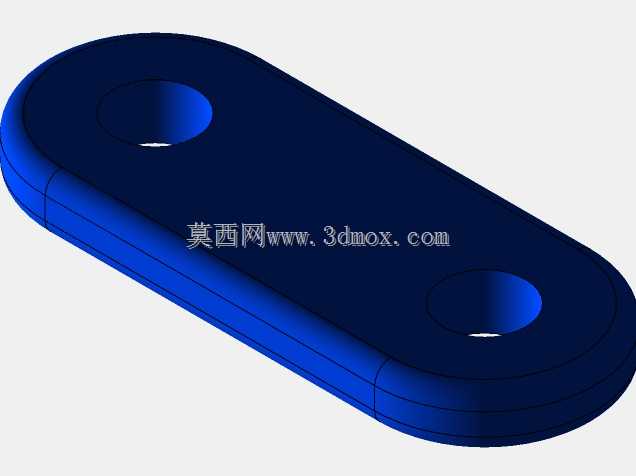

　　常温工况下一般选取H7/g6的间隙配合即可满足使用需求；锁止弧的配合间隙同样需要严格控制，间隙过大会导致锁止状态下槽轮出现窜动，影响工位定位精度，间隙过小则会在锁止弧切入切出时出现摩擦剐蹭，增加传动阻力。从安装边界来看，两个核心构件都需要通过轴承支撑在安装基板上，主动轴与从动轴的平行度公差需要控制在0.02mm以内，轴端需要设置轴向定位结构，避免运转过程中出现轴向窜动导致圆柱销与径向槽的啮合深度出现变化；整个机构的外围需要设置安全防护罩，避免运转过程中异物卡入传动间隙，同时也能防止操作人员误触运动构件。实际应用中，这类机构常搭配减速电机作为动力输入，主动轴的转速一般不超过100rpm，转速过高会导致槽轮在步进启停阶段的惯性冲击过大，

　　不仅会产生明显的传动噪音，还会加速圆柱销与槽壁的磨损，缩短构件的使用寿命；如果需要应用在更高转速的间歇传动场景，就需要对槽轮的槽口做修缘处理，优化圆柱销切入时的接触角度，降低冲击载荷，同时选用耐磨性能更好的材质制作槽轮与圆柱销，比如表面淬火的40Cr或者工程塑料POM，来提升构件的耐磨性能。不同于凸轮式间歇传动机构，日内瓦轮结构的加工难度更低，不需要复杂的凸轮轮廓加工，普通的铣削、线切割设备就能完成核心零件的加工，制造成本更低，维护也更加方便，只需要定期在转动配合位置添加润滑脂，检查圆柱销的磨损情况即可，在对定位精度要求不是极高的间歇传动场景中，这类结构的性价比优势十分突出。设计建模时还需要注意，锁止弧的起始与终止位置需要和圆柱销的位置严格对应，必须保证圆柱销完全脱离径向槽的瞬间，锁止弧刚好进入配合位置，否则会出现机构运动干涉，导致整个传动链卡滞；径向槽的深度需要满足圆柱销的啮合深度要求，既要保证圆柱销在带动槽轮转动的过程中不会脱出，也要避免槽深过深导致槽轮的结构强度被削弱，一般圆柱销进入径向槽的深度为销直径的1.2-1.5倍即可满足传动扭矩的需求。
