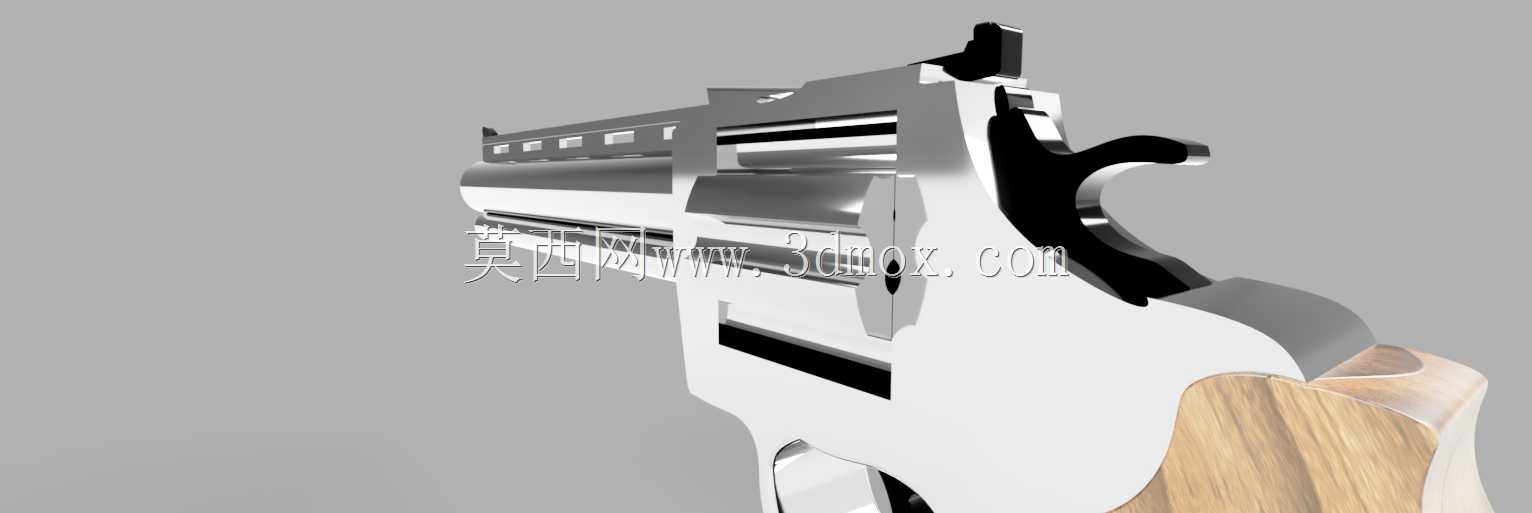

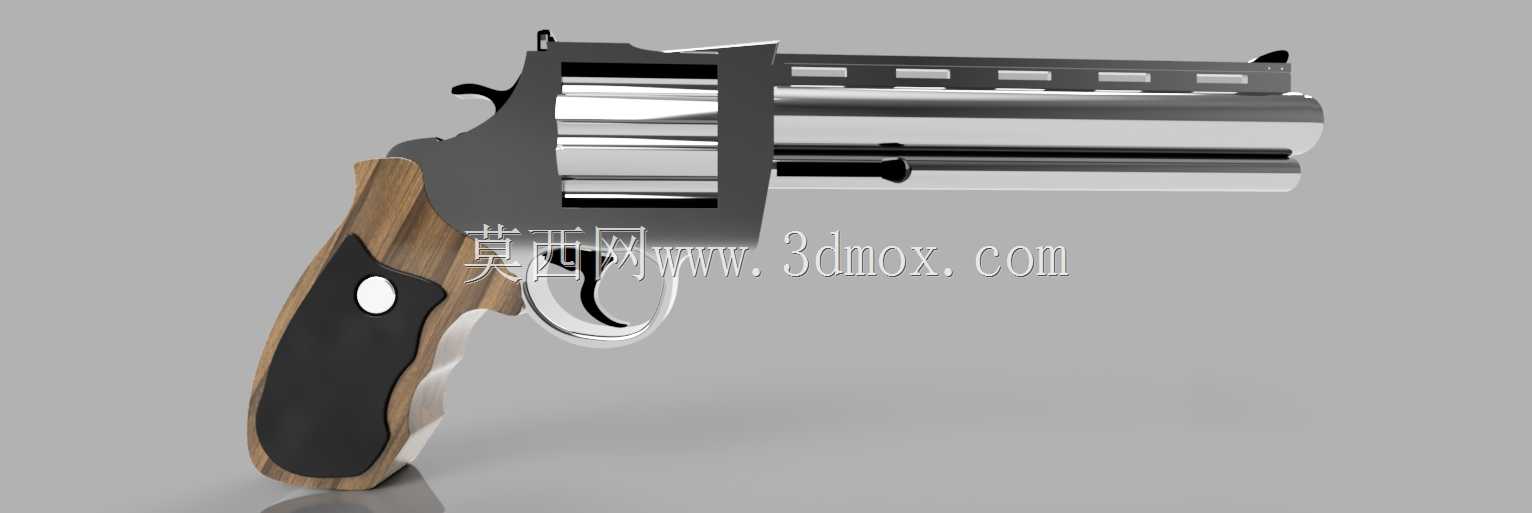

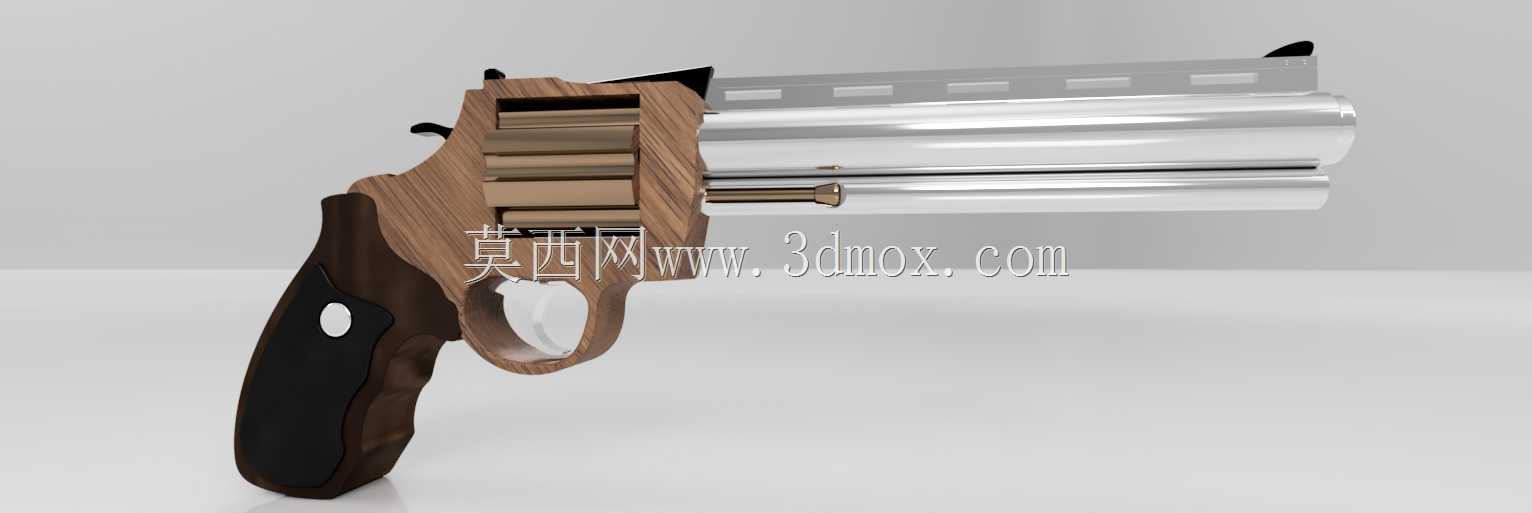

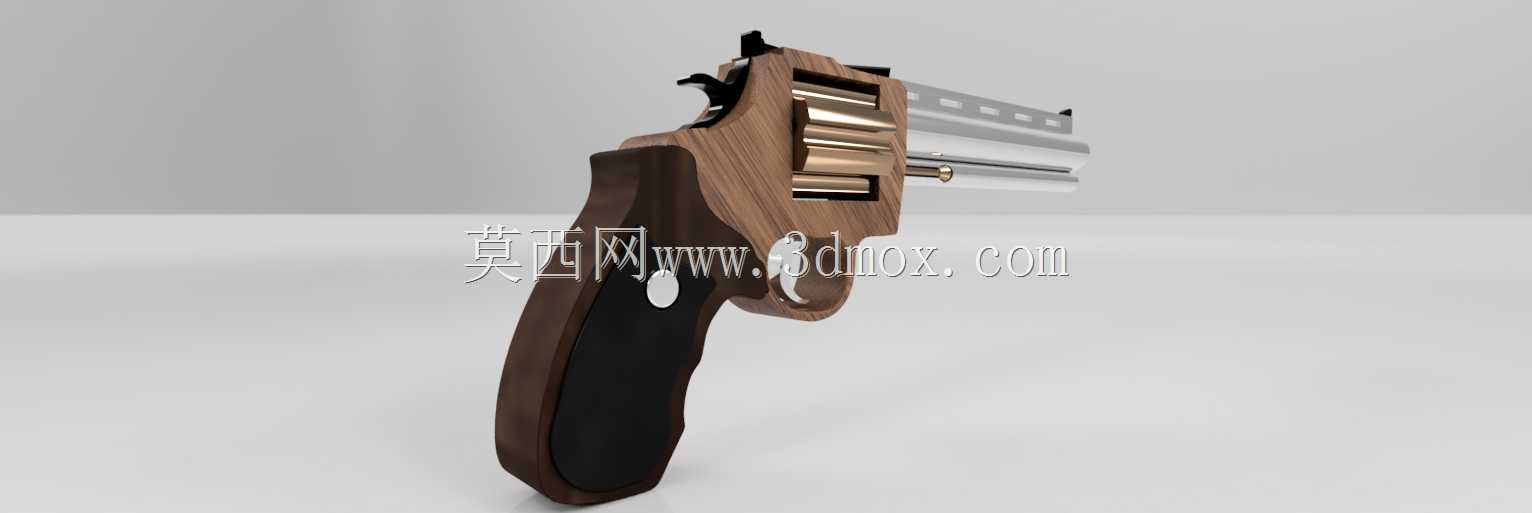

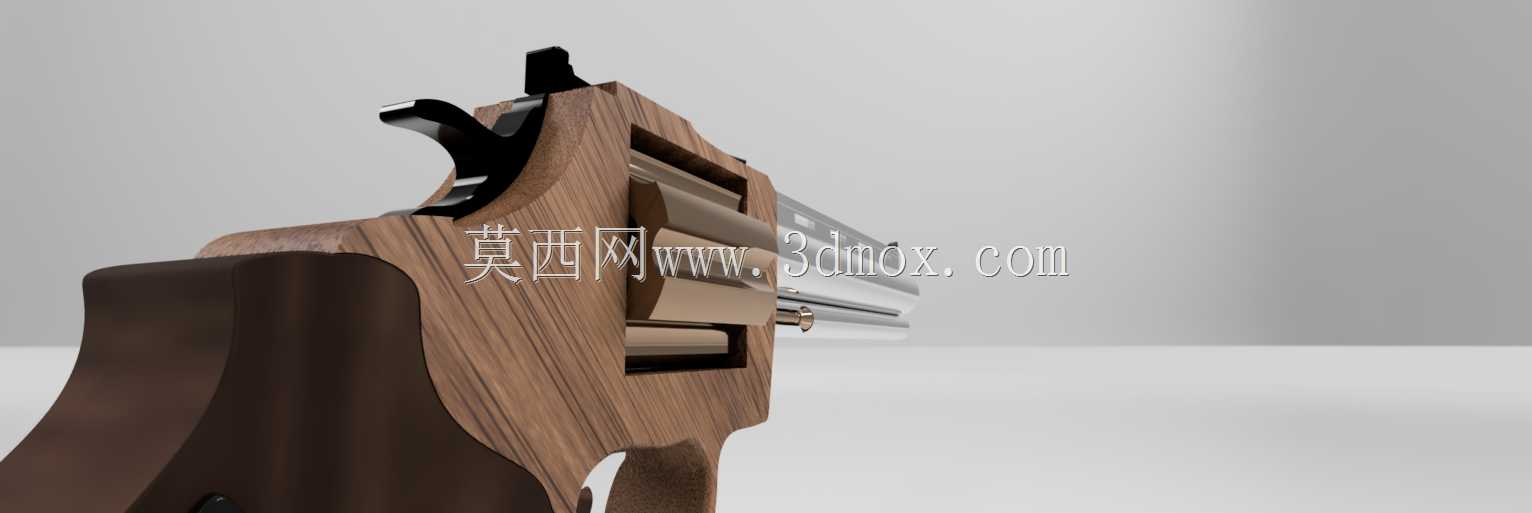

木纹握把转轮手枪结构三维数模

　　从结构设计角度拆解这款转轮手枪的三维数模，首先要明确其核心应用场景覆盖影视道具制作、仿真教具研发、枪械原理科普展示三大方向，区别于制式枪械的工程化量产设计，该模型在结构还原度与外观表现力上做了针对性平衡，既保留了转轮手枪经典的机构逻辑，又在外观细节上做了适配展示用途的优化。先看外形尺寸与安装边界，整体握持部分的轮廓完全贴合成年男性手掌自然握持的曲率，握把片采用分层设计，外层胡桃木纹理的包覆层厚度控制在6mm，内层黑色防滑衬垫与金属握把框架的贴合面做了0.2mm的过盈配合设计，无需额外紧固件即可实现稳固卡接，转轮部分的直径为38mm，与枪管轴线的同轴度公差在模型中设定为0.05mm，保证转轮弹巢在转动过程中与枪管尾部的对中性，

　　避免模拟击发时出现结构干涉。枪管部分采用两段式结构，外露的金属枪管长度为102mm，尾部嵌入转轮架的定位段长度为18mm，定位段与架体的配合采用H7/g6的间隙配合，既保证装配时的顺畅度，又不会出现径向晃动。击发机构的设计完全还原了传统转轮手枪的单/双动逻辑，击锤的转动行程为22度，扳机的扣合行程分为两段，前8mm为双动待击行程，后3mm为击发行程，在三维建模过程中，所有运动构件的运动包络都做了干涉检查，确保在整个动作循环中，击锤、扳机、转轮拨齿、阻铁之间不会出现卡滞。握把部分的木纹纹理并非简单的贴图附着，而是在三维模型表面做了0.1-0.3mm的凹凸纹理映射，模拟真实木质握把的触感起伏，金属构件的表面做了差异化的粗糙度设置，

　　转轮弹巢的表面粗糙度设定为Ra0.8，模拟抛光金属的亮面效果，握把框架的非配合面粗糙度设定为Ra3.2，还原金属件哑光喷砂的质感，枪管的顶面做了简易的瞄准缺口设计，缺口宽度为2mm，与前端准星的宽度匹配，瞄准基线长度为135mm，符合这类短管转轮手枪的瞄准参数设定。从设计思路上看，该模型没有追求完全复刻某一款特定型号的枪械，而是整合了多款经典转轮手枪的结构优势，握把的曲率参考了史密斯威森M10的握持角度，转轮的锁定结构借鉴了柯尔特蟒蛇的转轮定位设计，同时简化了内部不必要的细碎零件，将零件总数控制在27个，既保证了结构展示的完整性，又降低了模型的复杂度，适配不同渲染软件的导入需求。在实际用途层面，

　　该模型可直接用于枪械原理教学的动画制作，通过拆分装配体可以清晰展示转轮供弹、击锤待击、击发、转轮转动的完整循环，也可用于3D打印制作等比例展示模型，所有零件的壁厚都控制在1.2mm以上，满足FDM打印的最小壁厚要求，不会出现打印过程中零件断裂的问题。安装边界方面，模型的整体最大外轮廓尺寸为长215mm、高132mm、宽38mm，在做场景搭建时，预留的握持空间需要在握把周围留出至少30mm的操作间隙，避免与场景中的其他构件出现位置冲突，转轮的转动轴与握把框架的连接采用销轴定位，销轴的直径为4mm，两端做了铆接限位结构，在模型装配时无需额外粘接即可实现转轮的自由转动。另外，模型中所有的棱角部分都做了R0.3-R0.5mm的圆角处理，既还原了真实枪械加工过程中的倒角工艺，也避免了3D打印时出现尖锐边角的应力集中问题，握把底部的弧度做了收窄处理，方便握持时小指的自然贴合，不会出现硌手的问题。击锤的外露部分做了防滑齿设计，齿距为1.5mm，齿深0.4mm，模拟手动扳动击锤时的防滑触感，扳机的曲面完全贴合食指第一指节的弧度，扣动时的受力方向与手指施力方向重合，还原真实枪械的操作手感。在结构细节上，转轮架的侧面做了减重凹槽设计，凹槽深度为2mm，在不影响结构强度的前提下降低了整体的视觉厚重感，枪管下方的退壳杆长度为65mm，与转轮中心的平行度公差设定为0.1mm，保证模拟退壳动作时退壳杆可以顺畅顶出弹巢内的模拟弹壳。
