槽轮式间歇传动机械结构设计

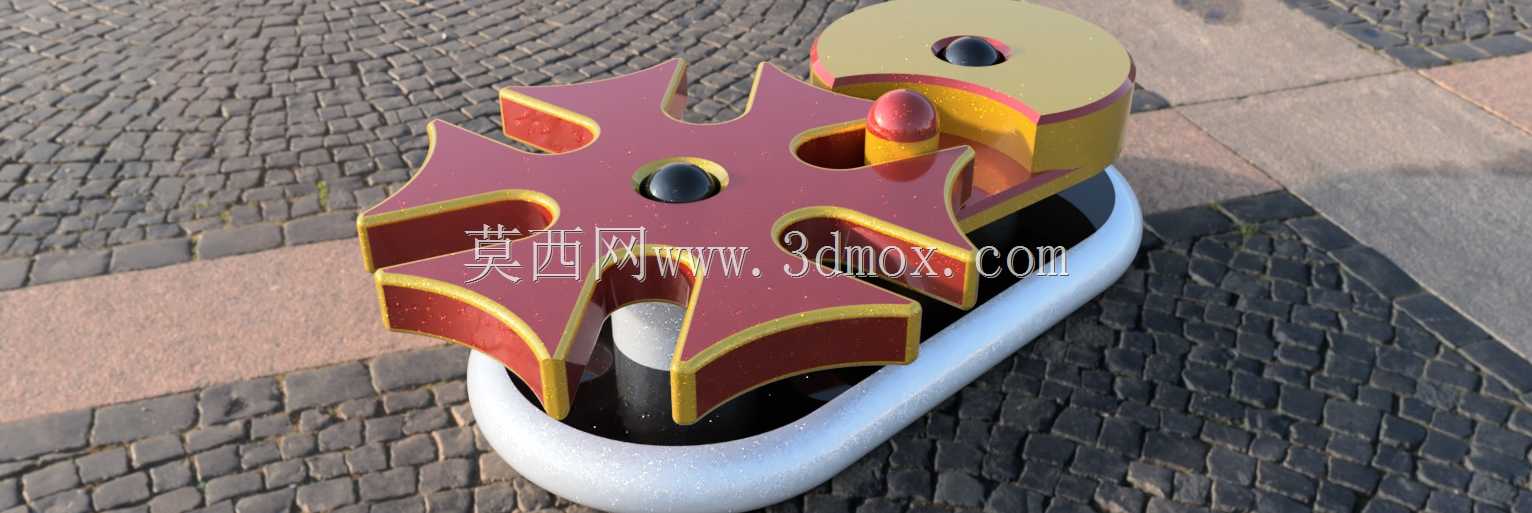

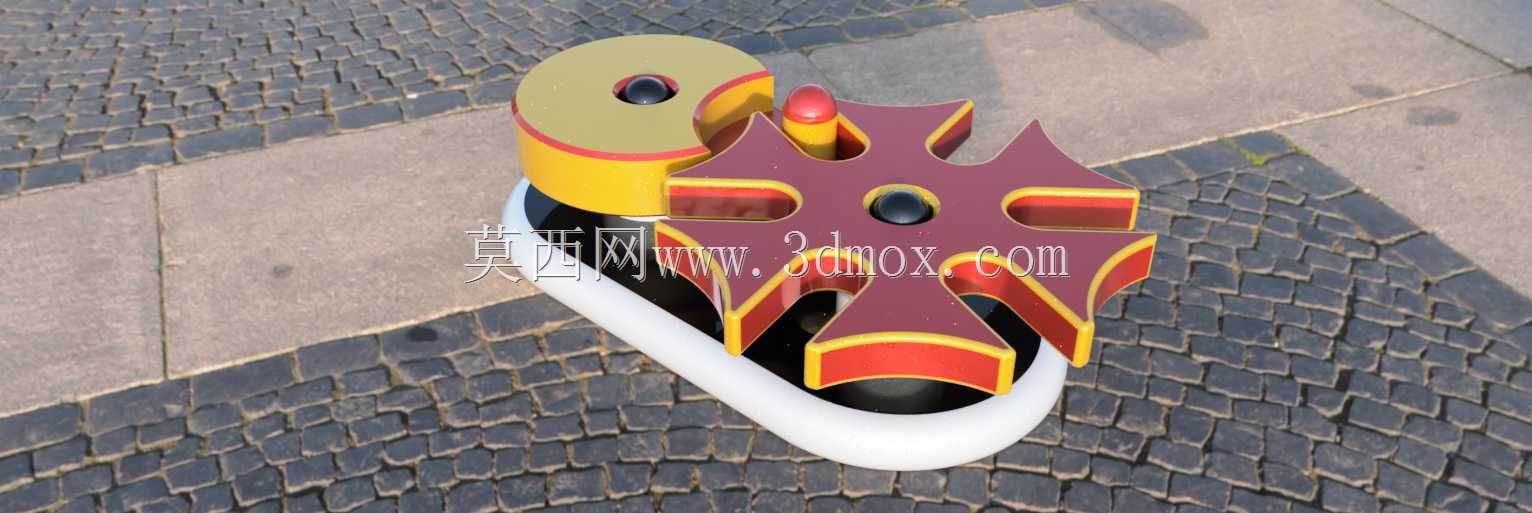

　　这套槽轮式间歇传动结构，核心是通过主动拨盘与从动槽轮的配合，将连续回转输入转换为周期性的间歇回转输出，在自动化生产线的工位转位、分度送料、多工序切换场景中应用广泛，比如包装设备的盒体转位、印刷设备的工位步进、轻工机械的间歇送料环节，都能看到这类机构的变体。从结构布局来看，主动端采用带圆柱销的偏心拨盘，拨盘外侧设置了锁止弧面，当圆柱销脱离槽轮的径向槽时，锁止弧会与槽轮外缘的凹弧面贴合，避免槽轮在停歇阶段出现自由转动，保证工位定位的稳定性，这部分的配合间隙需要控制在0.02-0.05mm之间，间隙过大会导致锁止时出现窜动，间隙过小则会加剧接触面的磨损，长期运行后容易出现卡滞。从动槽轮采用六槽对称布局，对应每次转位60度的分度角，

　　槽口做了圆弧过渡处理，避免圆柱销进入槽口时出现刚性冲击，槽轮的径向槽深度需要匹配圆柱销的回转半径，保证圆柱销在进入和脱离槽口时的运动轨迹平滑，不会出现干涉。整个机构的安装底座采用圆角矩形的承托结构，底座上预留了主动轴和从动轴的安装孔位，两轴的中心距需要严格匹配拨盘回转半径与槽轮中心到槽底的距离之和，中心距偏差超过0.1mm就会导致圆柱销与槽壁的接触应力骤增，缩短零件使用寿命。主动轴的输入端可以连接同步带轮、齿轮或者直连驱动电机，输入转速通常控制在10-60rpm区间，转速过高会导致槽轮在转位启停阶段的惯性冲击过大，不仅会产生明显的运行噪音，还会影响分度定位精度。从设计思路上，这套结构优先保证了运动的可靠性，

　　所有运动部件都做了边缘倒角处理，没有尖锐的应力集中点，拨盘和槽轮的厚度保持一致，保证传动过程中受力面完全贴合，避免出现偏载导致的轴承受力不均。锁止弧的半径与槽轮凹弧半径完全一致，锁止弧的圆心与主动轴轴心重合，保证锁止阶段槽轮完全被固定，不会出现微小的角度偏移。在实际选型应用中，如果需要调整分度角度，可以更换不同槽数的槽轮，比如四槽槽轮对应每次90度转位，八槽槽轮对应每次45度转位，对应的拨盘圆柱销位置也需要同步调整，保证圆柱销的回转行程与槽轮的槽深匹配。如果需要提升单次循环内的停歇时间占比，可以在拨盘上增加锁止弧的包角，或者调整圆柱销的伸出长度，避免圆柱销在非驱动阶段与槽轮发生剐蹭。这套结构的外形尺寸紧凑，

　　整体安装边界控制在小型桌面级设备的适配范围内，底座的安装孔位可以根据实际安装需求调整位置，不需要额外增加复杂的转接件，在小型自动化工作站、教学演示设备、台式分度装置中都可以直接适配使用。零件的加工工艺上，拨盘和槽轮可以采用45号钢调质处理，表面硬度达到HB220-250，兼顾耐磨性和韧性，圆柱销可以采用轴承钢淬火处理，降低长期往复接触的磨损量，底座可以采用铝合金材质，在保证结构刚性的同时降低整体重量，方便设备集成安装。装配过程中需要先调整两轴的平行度，平行度误差控制在0.01mm以内，再调整轴向位置，保证拨盘与槽轮的端面完全齐平，最后手动盘车验证整个运动循环，确认圆柱销进出槽口无卡滞、锁止阶段无间隙窜动，再进行紧固。在日常维护中，只需要定期在槽轮槽面、圆柱销接触面、锁止弧面涂抹润滑脂，就能保证长期稳定运行，不需要复杂的维护操作。这类间歇传动结构相比棘轮机构，传动平稳性更好，冲击噪音更小，分度精度更高，相比凸轮式间歇机构，加工难度更低，成本更可控，适合中低速、中等载荷的间歇分度场景使用。
