螺旋锥齿传动构件精密结构设计

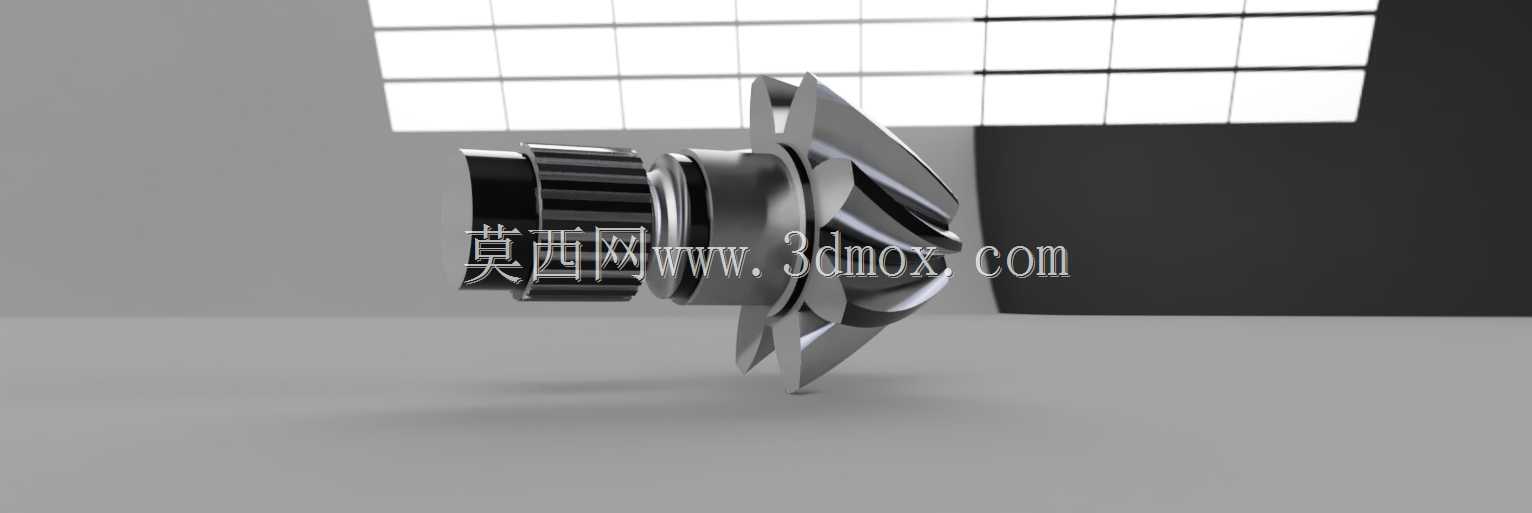

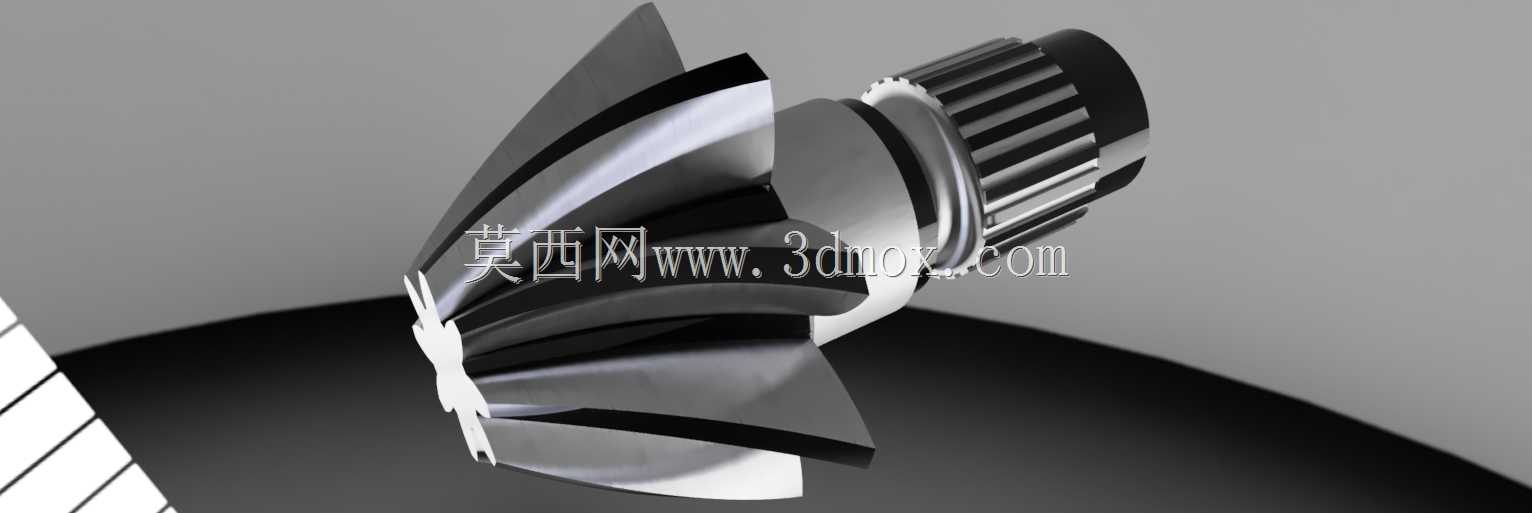

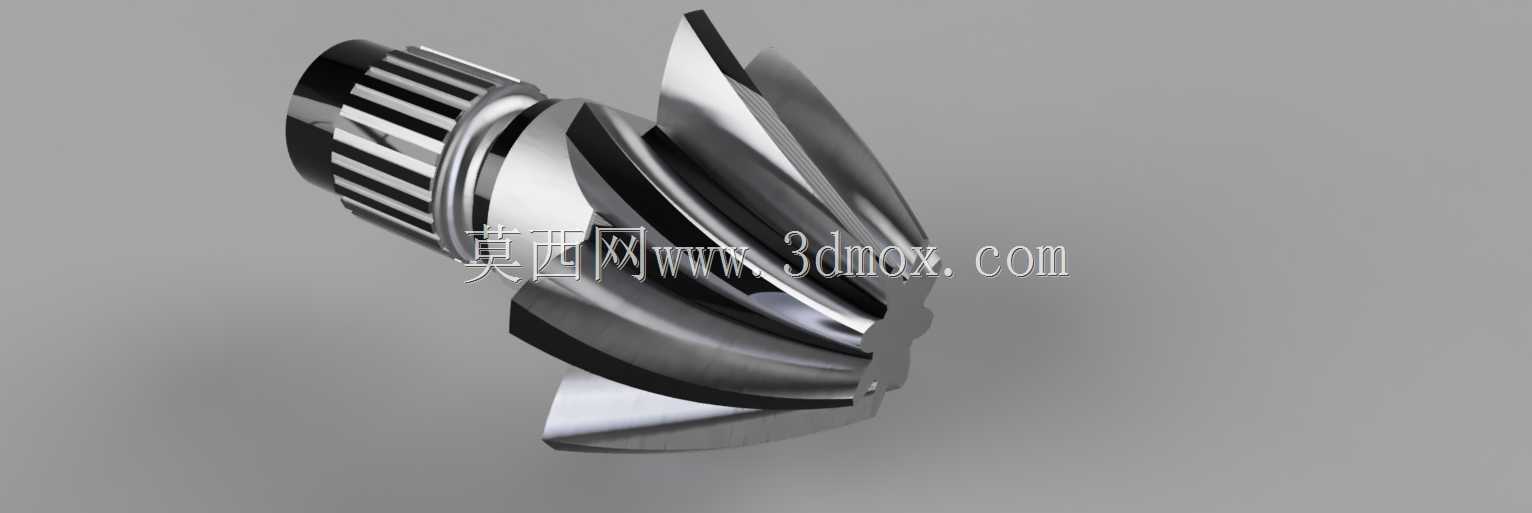

　　在重载传动场景的布局里，这类螺旋锥齿构件常被布置在动力传递路径的转角位置，解决相交轴之间的扭矩换向传输需求，常见于差速机构、机床主轴进给端、工程机械行走驱动单元这类需要改变动力传输方向的部位，相比直齿锥齿，它的啮合过程是渐进式的，齿面接触不会出现整齿突然咬合脱开的冲击，运转时的噪音控制与承载能力都有明显优势，适合中高转速、持续载荷的传动工况。从结构细节来看，构件一端集成了花键连接段，采用矩形花键的齿形设计，安装时可以和配套的花键轴套形成周向固定，既能传递大扭矩，也能保证装配时的同轴度定位，花键段的齿侧留有均匀的配合间隙，避免热胀冷缩出现卡滞，同时装配时可以沿轴向微调安装位置，补偿箱体加工带来的轴向尺寸累积误差。齿部采用螺旋齿形设计，

　　齿向的螺旋角经过匹配计算，啮合重合度高于同规格直齿锥齿，单齿承受的瞬时载荷更低，齿面的接触应力分布更均匀，长期运转下的点蚀失效风险更小，齿根的过渡圆角做了平滑处理，减少应力集中点，能承受频繁启停带来的冲击载荷。设计过程中首先确定的是相交轴的轴交角参数，匹配安装端的轴系布局，先定出节锥的锥角与分度圆直径，再根据传动比要求分配齿厚参数，螺旋角的选取兼顾轴向力的方向与大小，避免轴系承受过大的轴向分力导致轴承过早失效，齿面的修形量根据实际工况的载荷变形量做了预留，满载状态下齿面依然能保持全齿宽接触，不会出现边缘接触导致的局部磨损。安装边界上，花键段的外径、有效配合长度都做了公差约束，装配时和配合件的同轴度公差控制在合理范围内，

　　齿部的背锥面作为安装定位的辅助基准，和箱体端的轴承座端面保持设定的轴向间隙，避免运转时出现轴向窜动碰擦，齿顶圆的最大轮廓尺寸适配安装腔的内部空间，保证运转时齿顶和腔体内壁留有足够的安全间隙，不会出现干涉。这类构件在实际使用中，齿面的润滑状态直接影响使用寿命，设计时预留了润滑通道的适配位置，装配后润滑油可以顺着齿面的螺旋方向被带入啮合区，在齿面形成稳定的油膜，减少金属直接接触的磨损，花键配合面也需要涂抹润滑脂，避免微动磨损导致的花键齿压溃。在传动系统的选型匹配中，这类锥齿构件需要和配对齿轮做配对研磨，保证啮合接触区落在齿面中部，避免偏载，轴向的锁紧结构需要匹配螺旋角带来的轴向力方向，采用对应的锁紧螺母或者挡圈结构，防止运转时齿轮轴向窜动导致啮合间隙变化，日常维护中只需要定期检查啮合间隙与齿面磨损情况，不需要频繁拆解更换。
